작은 대상도 멀리서 겨누고 K형 프로브로 확인하는 온도계
Fluke 566 적외선 + 접촉식 온도계 적외선 범위 : -40 ~ 650 °C 레이저 : Class 2 응답 시간 : 500 ms 미만
견적 받기Fluke 한국 공식 대리점
Fluke 566은 -40~650 °C를 D:S 30:1로 측정하는 적외선 기능에 K형 접촉 입력을 더한 적외선 + 접촉식 온도계(IR + Contact Thermometer)입니다. 스팟을 최소 19 mm까지 좁힐 수 있어 모터와 전기 설비, 배관의 표면 온도를 먼 거리에서 점검합니다.
방사율은 재질표에서 재질을 고르면 자동으로 설정되며, 0.01 단위로 직접 입력할 수도 있습니다. 접촉 측정에는 포함된 K형 비드 프로브를 사용하고, 이 프로브는 0~260 °C 구간에서 ±1.1 °C의 정확도를 갖습니다. 이 온도계는 (주)테솔이 국내에 공식 공급합니다.
특징
Fluke 566의 30:1 스팟과 접촉 확인 기능
| 핵심 특징 | 현장에서 달라지는 점 |
|---|---|
| 30:1 거리 대 스팟 비율 | 먼 거리에서도 작은 대상만 겨냥할 수 있어, 가까이 다가가기 어려운 전기 설비와 회전체를 안전한 위치에서 점검합니다. |
| 재질표와 0.01 단위 방사율 | 재질만 고르면 방사율이 설정되고 필요할 때는 직접 입력할 수 있어 금속·도장면에 따른 오차가 줄어듭니다. |
| K형 접촉 입력과 비드 프로브 | 적외선으로 훑은 지점을 비드 프로브로 다시 재어 방사율 설정이 맞는지 교차 확인합니다. |
| 20개 저장 | 측정값에 날짜와 시각이 함께 저장되므로 점검 일지로 옮길 때 빠뜨리는 값이 줄어듭니다. |
| 시청각 경보 | 설정 범위를 벗어나면 소리와 화면 색으로 알려 주므로, 상하한 점검을 반복할 때 판독 부담이 줄어듭니다. |
| MIN · MAX · AVG · DIF와 2단계 백라이트 | 여러 지점의 최소·최대·평균·편차를 바로 확인하고, 현장 조명에 맞춰 화면 밝기를 두 단계로 고를 수 있습니다. |

스팟 크기
566 측정 거리에 따른 스팟 지름 계산
스팟 지름은 측정 거리를 D:S 비율 30으로 나눈 값입니다. 3 m 거리에서는 지름 약 100 mm 영역을 한 번에 읽으므로, 대상이 이보다 작다면 더 가까이에서 측정하세요. 최소 스팟이 19 mm이기 때문에 그보다 작은 대상은 접촉 입력으로 측정하는 편이 정확합니다.
재질표를 이용한 방사율 설정
재질을 고르면 방사율이 설정되고, 0.10~1.00 범위에서 0.01 단위로 직접 입력할 수도 있습니다. 대상은 스팟보다 커야 하며, 반짝이는 금속은 접촉 값과 비교해 방사율을 맞추세요. 방사율을 연속으로 조정할 수 있다는 점이 561과 가르는 선택 기준입니다.
교정
적외선·K형 입력별 566 교정 점검
적외선 정확도와 접촉 입력 정확도는 서로 다른 사양이므로 교정할 때도 각각 따로 점검합니다. 비드 프로브는 본체와 함께 확인하세요. 566 교정이 KOLAS 인정 범위에 드는지는 (주)테솔이 먼저 확인해 안내해 드립니다.
사양
Fluke 566 적외선 30:1·K형 입력 사양
| 항목 | 사양 |
|---|---|
| 센서 | 적외선 8 ~ 14 µm + K형 열전대 입력(미니 커넥터) |
| 적외선 범위 | -40 ~ 650 °C |
| 적외선 정확도 | 0 °C 초과: ±1 % 또는 ±1.0 °C 중 큰 값 · 0 °C 미만: ±(1.0 °C + 0.1°/1 °C) |
| D:S · 스팟 | 30:1 · 최소 스팟 19 mm · 단일 레이저 |
| 레이저 | Class 2, 1 mW 미만, 630 ~ 670 nm |
| 응답 시간 | 500 ms 미만 |
| 방사율 | 0.10 ~ 1.00, 0.01 단위 또는 내장 재질표 |
| K형 입력 범위 | -270 ~ 1372 °C |
| K형 입력 정확도 | -40 °C 미만 ±(1 °C + 0.2°/1 °C) · -40 °C 이상 ±1 % 또는 1 °C 중 큰 값 |
| 포함 비드 프로브 | K형 -40 ~ 260 °C · ±1.1 °C (0 ~ 260 °C), 0 °C 미만은 일반적으로 ±1.1 °C 이내 |
| 저장 | 20개, 날짜·시각 포함 · PC 연결 없음 |
| 경보 | 음향 + 2색 시각 상하한 경보 |
| 측정 기능 | MIN · MAX · AVG · DIF · 트리거 잠금 · °C/°F 전환 |
| 표시 분해능 | 0.1 °C · 0.1 °F |
| 디스플레이 | 도트 매트릭스 98 × 96 픽셀, 기능 메뉴, 백라이트 2단계 |
| 전원 | AA(LR6) 2개 · 레이저·백라이트 켠 연속 사용 12시간, 끈 상태 100시간 |
| 동작 온도 | 0 ~ 50 °C |
| 보관 온도 | -20 ~ 60 °C |
| 보증 | 2년 |
활용 분야
566으로 먼 거리 표면 온도를 점검하는 현장
- 회전 설비 점검 — 모터 하우징과 베어링 표면 온도를 떨어진 위치에서 확인합니다.
- 전기 설비 점검 — 가까이 다가가지 않고 배전·전기 설비 표면의 온도 이상을 찾습니다.
- 공조 배관 확인 — 적외선으로 훑은 지점을 K형 비드 프로브로 다시 재어 값을 확인합니다.
- 재질별 측정 — 금속이나 도장면 등 대상 재질에 맞춰 방사율을 골라 오차를 줄입니다.

선택 가이드
측정 거리와 저장 방식으로 고르는 Fluke 온도계
| 이럴 때 (현장 조건·용량·규격) | 권장 모델 | 선택 이유 |
|---|---|---|
| HVAC 배관을 파이프 프로브로 점검한다면 | 561 | 12:1 광학에 파이프 프로브가 포함되어 있어 방사율 3단계로도 배관 점검에 충분합니다. |
| 먼 거리의 작은 대상을 측정해야 할 때 | 566 | 30:1 광학과 재질표, 0.01 단위 방사율로 멀리 있는 대상을 겨냥하고 20개를 저장합니다. |
| USB 연결과 더 많은 저장이 필요할 때 | 568 | 50:1 광학에 USB 연결과 99개 저장을 지원해 측정 기록을 PC에서 관리하기 좋습니다. |
구성·옵션
566 기본 구성과 호환 K형 프로브
| 구분 | 내용 | 비고 |
|---|---|---|

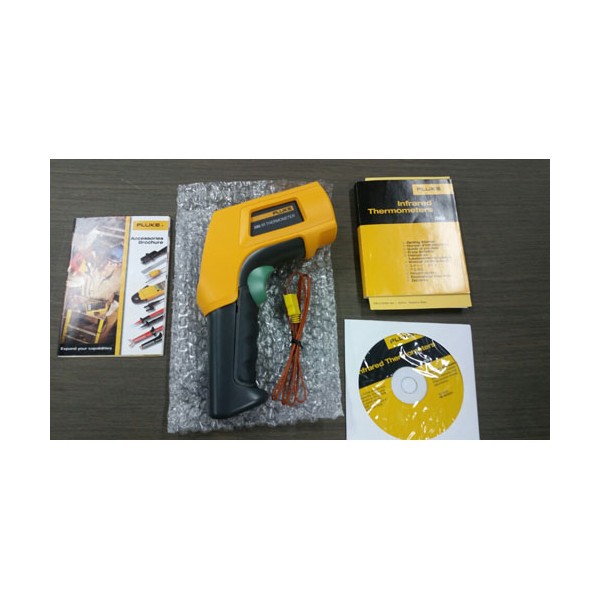

| 기본 구성 | 본체, K형 비드 프로브, 하드 케이스, AA 건전지 2개, 매뉴얼 | 매뉴얼은 CD, 6개 언어 |
| 호환 프로브 | K형 미니 커넥터 열전대 | 80PK 시리즈 등 연결 가능 |

관련 제품
566과 비교해 볼 적외선·접촉식 온도계
- Fluke 566 · 568 적외선 + 접촉식 온도계 (비교 · 568 상세)
- Fluke 561 HVAC 적외선 + 접촉식 온도계
- Fluke 51 II 접촉식 디지털 온도계 (1채널)
Fluke 566의 측정값을 PC로 옮길 수 있습니까?
아닙니다. 566은 측정값 20개를 저장해 본체 화면에서 확인하는 방식입니다. USB와 FlukeView Forms가 필요하다면 568을 선택하세요.
566의 비드 프로브 정확도와 적외선 정확도는 같습니까?
아닙니다. 포함 비드 프로브는 0~260 °C에서 ±1.1 °C이고, 적외선은 ±1 % 또는 ±1.0 °C 중 큰 값입니다. 접촉 측정 결과는 기기 오차와 프로브 오차를 더해 판단하세요.
0 °C 아래에서도 적외선 정확도가 같습니까?
아닙니다. 0 °C 미만에서는 ±(1.0 °C + 0.1°/1 °C)로, 온도가 내려갈수록 허용 오차가 넓어집니다. 저온 점검 전에 이 값을 요구 허용 오차와 비교해 두세요.
적외선 온도계의 스팟 크기는 어떻게 계산합니까?
측정 거리를 30으로 나눈 값이 566의 스팟 지름입니다. 대상이 스팟보다 커야 정확한 값을 얻을 수 있습니다.
566 온도계 교정도 맡길 수 있습니까?
네, 정기 교정이 필요하면 (주)테솔이 KOLAS 인정 범위에 해당하는지 확인해 교정 일정을 안내해 드립니다.
제품 자료
FAQ 자주묻는 질문
-
Fluke 566의 측정값을 PC로 옮길 수 있습니까?
아닙니다. 566은 측정값 20개를 저장해 본체 화면에서 확인하는 방식입니다. USB와 FlukeView Forms가 필요하다면 568을 선택하세요.
-
566의 비드 프로브 정확도와 적외선 정확도는 같습니까?
아닙니다. 포함 비드 프로브는 0~260 °C에서 ±1.1 °C이고, 적외선은 ±1 % 또는 ±1.0 °C 중 큰 값입니다. 접촉 측정 결과는 기기 오차와 프로브 오차를 더해 판단하세요.
-
0 °C 아래에서도 적외선 정확도가 같습니까?
아닙니다. 0 °C 미만에서는 ±(1.0 °C + 0.1°/1 °C)로, 온도가 내려갈수록 허용 오차가 넓어집니다. 저온 점검 전에 이 값을 요구 허용 오차와 비교해 두세요.
-
적외선 온도계의 스팟 크기는 어떻게 계산합니까?
측정 거리를 30으로 나눈 값이 566의 스팟 지름입니다. 대상이 스팟보다 커야 정확한 값을 얻을 수 있습니다.
-
566 온도계 교정도 맡길 수 있습니까?
네, 정기 교정이 필요하면 (주)테솔이 KOLAS 인정 범위에 해당하는지 확인해 교정 일정을 안내해 드립니다.
