비접촉+접촉식 적외선온도계(Fluke 566/568)

MODEL: Fluke 566/568
브랜드: FLUKE
제품 자료: 카탈로그

2024 FLUKE Catalogue

제품문의 구매하기

측정 거리와 온도 범위로 고르는
적외선·접촉식 온도계

Fluke 566 · 568 적외선 + 접촉식 온도계

견적 받기

Fluke 국내 공식 대리점

Fluke 566·568은 적외선 센서와 K형 접촉식 입력을 한 대에 갖춘 적외선 + 접촉식 온도계(IR 온도계, 스팟 온도계)입니다. 566은 -40 ~ 650 °C에서 D:S 30:1, 568은 -40 ~ 800 °C에서 D:S 50:1로 설비와 배관의 표면 온도를 비접촉 측정하며, 같은 지점을 K형 프로브로 교차 검증할 수 있습니다.

0 °C 초과 구간의 정확도는 ±1 % 또는 ±1.0 °C 중 큰 값입니다. 방사율은 0.10 ~ 1.00 범위에서 0.01 단위로 조정할 수 있어 표면 재질에 따른 오차가 줄어듭니다. 568은 측정값 99개를 날짜·시각과 함께 저장하고 USB 2.0으로 PC에 옮기며, 두 온도계 모두 (주)테솔이 국내에 공식 공급합니다.

50:1

568 D:S (566은 30:1)

-40 ~ 800 °C

568 적외선 측정 범위

99개

568 저장 (566은 20개)

19 mm

최소 스팟 크기

특징

Fluke 566·568
적외선과 접촉식을 한 대에

핵심 특징	현장에서 달라지는 점
D:S 50:1 광학 (568)	멀리 떨어진 작은 대상도 스팟이 좁게 유지되어, 가까이 다가가기 어려운 설비를 제자리에서 측정할 수 있습니다.
방사율 0.10 ~ 1.00 조정	0.01 단위로 직접 맞추거나 내장 재질표에서 고르면 표면 재질에 따른 읽음값 편차가 줄어듭니다.
K형 접촉 입력	미니 커넥터에 K형 프로브를 연결해 적외선으로 읽은 지점을 접촉 측정값과 바로 대조합니다.
저장과 USB (568)	99개 값을 날짜·시각과 함께 저장하고 FlukeView Forms로 옮기면 정비 기록을 PC에서 분석할 수 있습니다.
Hi/Lo 경보와 통계	청각·시각 경보와 Min, Max, Avg, Dif 값이 함께 표시되어 한계 온도를 넘는 순간을 바로 알 수 있습니다.
2단계 백라이트	백라이트를 한 단계 더 밝히면 어두운 기계실에서도 98 × 96 도트 매트릭스 화면을 또렷하게 읽을 수 있습니다.

측정 거리

566·568 D:S 비로 계산하는
측정 스팟 크기

스팟 지름은 측정 거리를 D:S 비로 나눈 값입니다. 1 m 거리에서 568(50:1)의 스팟은 20 mm, 566(30:1)은 약 33 mm이므로 측정 대상은 이보다 커야 합니다. 두 모델 모두 최소 스팟은 19 mm입니다.

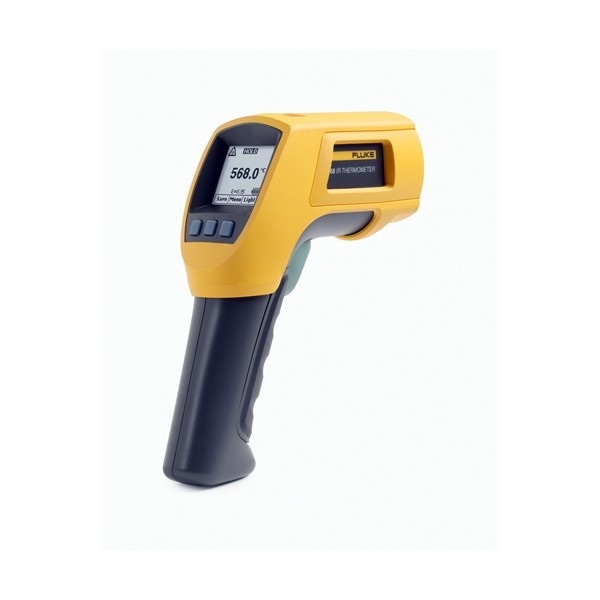

98 × 96 도트 매트릭스 화면

측정값과 Min, Max, Avg, Dif 값이 한 화면에 함께 표시됩니다. 어두운 현장에서는 백라이트를 한 단계 더 밝게 켤 수 있습니다.

접촉 검증

적외선 값과 K형 접촉 값의
교차 점검 방법

광택 금속처럼 방사율이 불확실한 표면은 적외선 값이 실제보다 낮게 나오기 쉽습니다. 이때는 같은 지점에 K형 비드 프로브(-40 ~ 260 °C)를 대어 접촉 값을 읽고, 0 ~ 260 °C 구간 정확도 ±1.1 °C인 프로브 값을 기준으로 방사율 설정을 맞추세요. 80PK 시리즈 K형 프로브는 별매 옵션입니다.

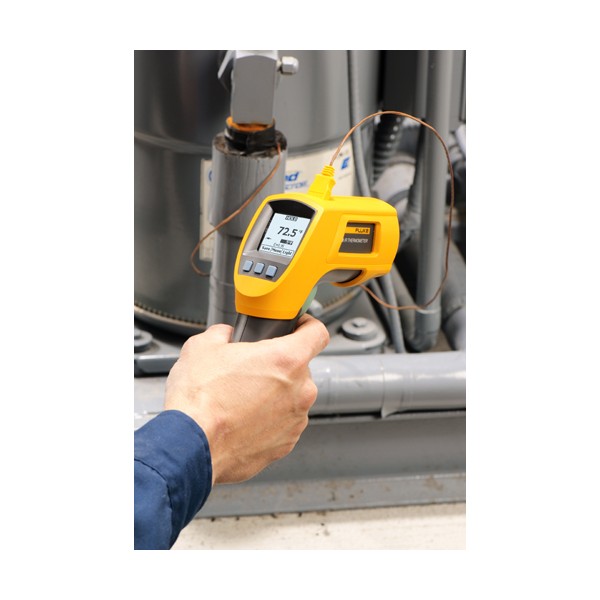

K형 비드 프로브를 이용한 접촉 검증

적외선으로 먼저 온도가 높은 지점을 찾은 뒤, 같은 위치에 프로브를 대어 두 값의 차이를 확인하세요. 차이가 크면 방사율을 조정하고 다시 측정합니다.

교정

566·568 정확도 조건과
교정 관리

적외선 측정과 K형 입력은 정확도 규격이 서로 달라, 같은 지점의 값을 비교할 때는 각각의 오차 범위를 함께 고려해야 합니다. 교정이 필요하면 (주)테솔이 KOLAS 인정 범위 안에서 모델별 교정 방법과 일정을 안내해 드립니다.

사용 방법

Fluke 568 USB 연결
FlukeView Forms로 99개 기록 옮기기

566·568 가운데 568만 USB 2.0으로 PC에 연결되며, 기본 구성의 FlukeView Forms로 날짜·시각이 붙은 99개 측정값을 내려받아 추이를 분석합니다. 566은 PC 연결이 없습니다.

소프트웨어·도구	하는 일
FlukeView Forms (CD 포함)	568 측정값 내려받기, 추이·데이터 분석
USB 2.0 케이블	PC 연결, 연결 중 USB 전원 공급

처음 연결하는 순서

순서	할 일
1	568에 포함된 CD로 FlukeView Forms를 관리자 권한으로 설치합니다.
2	568로 측정한 값을 날짜·시각과 함께 저장하세요. 최대 99개까지 저장됩니다.
3	USB 케이블로 568을 PC에 연결합니다. 연결 중에는 노트북의 USB 전원으로 동작합니다.
4	FlukeView Forms에서 568의 측정값을 내려받아 표 양식으로 정리하세요.

FlukeView Forms가 계측기를 찾는 데 오래 걸리면 Tools/Options/Communications에서 사용하지 않는 포트를 검색 대상에서 빼세요.

사양

566 · 568 모델 비교와
공통 사양

항목	566	568
적외선 온도 범위	-40 ~ 650 °C	-40 ~ 800 °C
D:S	30:1	50:1
저장	20개	99개 (날짜 · 시각 스탬프)
PC 연결	해당 없음	USB 2.0 (FlukeView Forms)
구성품	본체 · K형 비드 프로브	본체 · K형 비드 프로브 · FlukeView Forms 소프트웨어

시리즈 공통 사양

항목	사양
센서	적외선 + K형 열전대 입력(미니 커넥터)
적외선 정확도	0 °C 미만: ±(1.0 °C + 0.1°/1 °C) · 0 °C 초과: ±1 % 또는 ±1.0 °C 중 큰 값
분해능	0.1 °C / 0.1 °F
스펙트럼 응답	8 ~ 14 µm
응답 시간	500 ms 미만
최소 스팟	19 mm
레이저	단일 지점, 1 mW 미만, Class 2, 630 ~ 670 nm
방사율	0.10 ~ 1.00, 0.01 단위 조정 또는 내장 재질표
K형 입력 범위	-270 ~ 1372 °C
K형 입력 정확도	-270 ~ -40 °C: ±(1 °C + 0.2°/1 °C) · -40 ~ 1372 °C: ±1 % 또는 1 °C 중 큰 값
비드 프로브 범위	-40 ~ 260 °C
비드 프로브 정확도	0 ~ 260 °C: ±1.1 °C · -40 ~ 0 °C: 일반적으로 1.1 °C 이내
디스플레이	도트 매트릭스 98 × 96 픽셀(기능 메뉴 포함)
백라이트	2단계 (보통 밝기 · 어두운 곳용 추가 밝기)
경보	Hi/Lo, 청각 + 시각(2색)
측정 기능	Min · Max · Avg · Dif, 트리거 잠금, °C/°F 전환
전원	AA/LR6 2개 (568은 PC 연결 시 USB 전원 사용)
배터리 수명	레이저 · 백라이트 켜고 12시간 · 끄고 100시간
작동 온도	0 ~ 50 °C
보관 온도	-20 ~ 60 °C

활용 분야

566·568로 표면 온도를
점검하는 현장

전기·기계 설비 — 모터와 베어링 표면 온도를 가까이 다가가지 않고 점검합니다.
HVAC/R — 배관과 장비 표면 온도를 빠르게 훑어 이상 구간을 찾습니다.
공정 스팟 점검 — 적외선으로 먼저 찾은 지점을 K형 프로브로 다시 재어 교차 확인합니다.
정비 기록 — 568에 저장한 측정값을 PC로 옮겨 설비별 이력으로 분석합니다.

선택 가이드

Fluke 적외선 온도계
566·568 선택 비교

모델	측정 범위	D:S	정확도 (0 °C 이상, 둘 중 큰 값)	방사율	K형 입력 · 기록
59 MAX+	-30 ~ 500 °C	10:1	±1.5 °C 또는 ±1.5 % (주위 23 ± 2 °C)	0.10 ~ 1.00	없음 · 없음
62 MAX	-30 ~ 500 °C	10:1	±1.5 °C 또는 ±1.5 % (주위 23 ± 2 °C)	0.10 ~ 1.00	없음 · 없음
62 MAX+	-30 ~ 650 °C	12:1	±1.0 °C 또는 ±1.0 % (주위 23 ± 2 °C)	0.10 ~ 1.00	없음 · 없음
64 MAX	-30 ~ 600 °C	20:1	±1.0 °C 또는 ±1.0 % (주위 23 ± 2 °C)	0.10 ~ 1.00	없음 · 99개, Auto Capture
561	-40 ~ 550 °C	12:1	±1.0 % 또는 ±1 °C (주위 23 ~ 25 °C)	3단계 0.3 · 0.7 · 0.95	있음(파이프 프로브) · MIN/MAX/DIF
566	-40 ~ 650 °C	30:1	±1 % 또는 ±1.0 °C (0 °C 초과)	0.10 ~ 1.00, 재질표	있음 · 20개
568	-40 ~ 800 °C	50:1	±1 % 또는 ±1.0 °C (0 °C 초과)	0.10 ~ 1.00, 재질표	있음 · 99개, USB 2.0
568 Ex	-40 ~ 800 °C	50:1	±1 % 또는 ±1.0 °C (0 °C 초과)	0.10 ~ 1.00, 재질표	있음 · 99개, 본질안전 방폭
572-2	-30 ~ 900 °C	60:1	±1 °C 또는 ±1 % (주위 23 ± 2 °C)	0.10 ~ 1.00, 재질표	있음 · 99개, USB 2.0

구성·옵션

566·568 모델별
구성품과 별매 옵션

구분	566	568
구성품	본체 · K형 비드 프로브	본체 · K형 비드 프로브 · FlukeView Forms 소프트웨어
별매 옵션	80PK 시리즈 K형 프로브	80PK 시리즈 K형 프로브
저장 · 연결	20개 · PC 연결 없음	99개 · USB 2.0

566·568과 함께 보는
Fluke 온도계

Fluke 566과 568 중 어떤 모델을 고르면 됩니까?
멀리 있는 작은 대상이나 높은 온도를 측정해야 한다면 568을 고르세요. 측정값을 PC로 옮겨야 할 때도 568이 맞고, 일반 설비 점검이라면 566으로 충분합니다.
Fluke 568에도 K형 프로브가 포함됩니까?
네, K형 비드 프로브가 기본 포함됩니다. 프로브는 -40 ~ 260 °C에서 사용할 수 있으며 0 ~ 260 °C 구간 정확도는 ±1.1 °C입니다.
566도 PC에 연결할 수 있습니까?
아닙니다. 566에는 PC 인터페이스가 없으며, 측정값 20개를 기기 내부에 저장합니다.
568과 568 Ex는 무엇이 다릅니까?
568 Ex는 위험 지역에서 사용하는 본질안전 방폭 모델입니다. 측정 사양은 568과 같습니다.
566·568의 배터리는 얼마나 사용할 수 있습니까?
AA 건전지 2개로 레이저와 백라이트를 켜면 12시간, 끄면 100시간 동작합니다. 568은 PC에 연결하면 USB 전원으로도 동작합니다.
