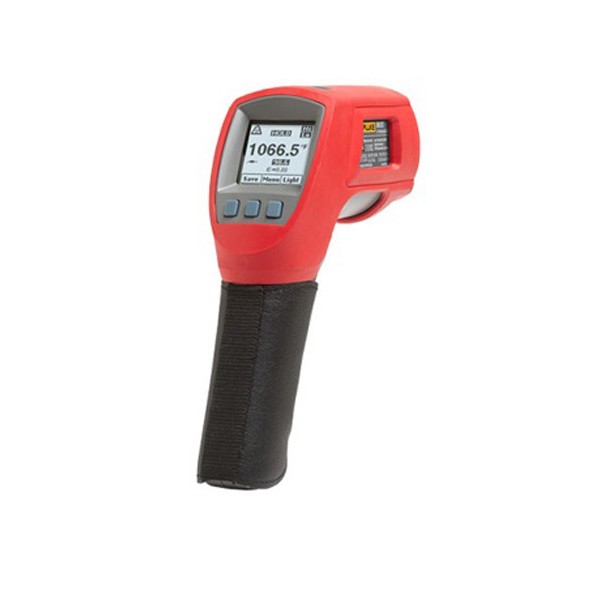

Fluke 568 Ex 방폭형 적외선온도계

Fluke 568 Ex 방폭형 적외선온도계

MODEL
Fluke 568 Ex
브랜드
FLUKE
제품 자료
제품문의 구매하기

일반 온도계를 들일 수 없는
위험 지역용 방폭 적외선 온도계

Fluke 568 Ex 본질안전 방폭형 적외선 온도계

견적 받기

Fluke 국내 공식 대리점

Fluke 568 Ex는 ATEX·IECEx Ex ia 본질안전 표시를 갖춘 방폭형 적외선+접촉식 온도계(IS 적외선 온도계)입니다. -40 ~ 800 °C를 50:1 광학으로 비접촉 측정하므로, 석유·가스, 화학, 제약 설비의 위험 지역에서 표면 온도를 점검하는 데 적합합니다.

측정 사양은 일반형 568과 같아 최소 스팟이 19 mm이며, 최대 99개 값을 날짜·시각과 함께 저장해 점검 이력으로 남길 수 있습니다. 위험 지역 전용으로 설계되어 승인 배터리 조건을 따르는 이 온도계는 (주)테솔이 국내에 공식 공급합니다.

Ex ia

ATEX · IECEx 본질안전 표시

-40 ~ 800 °C

적외선 측정 범위

50:1

거리 대 스팟 비(D:S)

99개

날짜·시각 스탬프 저장

특징

568 Ex로 방폭 구역에서도
적외선과 접촉 측정

핵심 특징현장에서 달라지는 점
Ex ia 본질안전 설계점화 에너지를 제한한 회로라서 일반 온도계를 들일 수 없는 위험 지역에서도 같은 방식으로 점검할 수 있습니다.
50:1 광학먼 거리의 작은 배관 부위도 스팟이 좁게 유지되어, 접근하기 어려운 설비를 안전한 위치에서 측정합니다.
K형 접촉 입력미니 커넥터에 연결한 K형 비드 프로브로 접촉 온도를 읽어 같은 지점의 적외선 값과 비교합니다.
방사율 0.10 ~ 1.00 조정0.01 단위로 직접 맞추거나 내장 재질표에서 골라 표면 재질에 따른 읽음값 편차를 줄입니다.
99개 기록측정값이 날짜·시각과 함께 저장되므로 순회 점검 기록을 현장에서 바로 남길 수 있습니다.
Hi/Lo 경보와 통계한계 온도를 넘으면 소리와 2색 표시로 알려 주고, Min, Max, Avg, Dif 값도 함께 보여 줍니다.

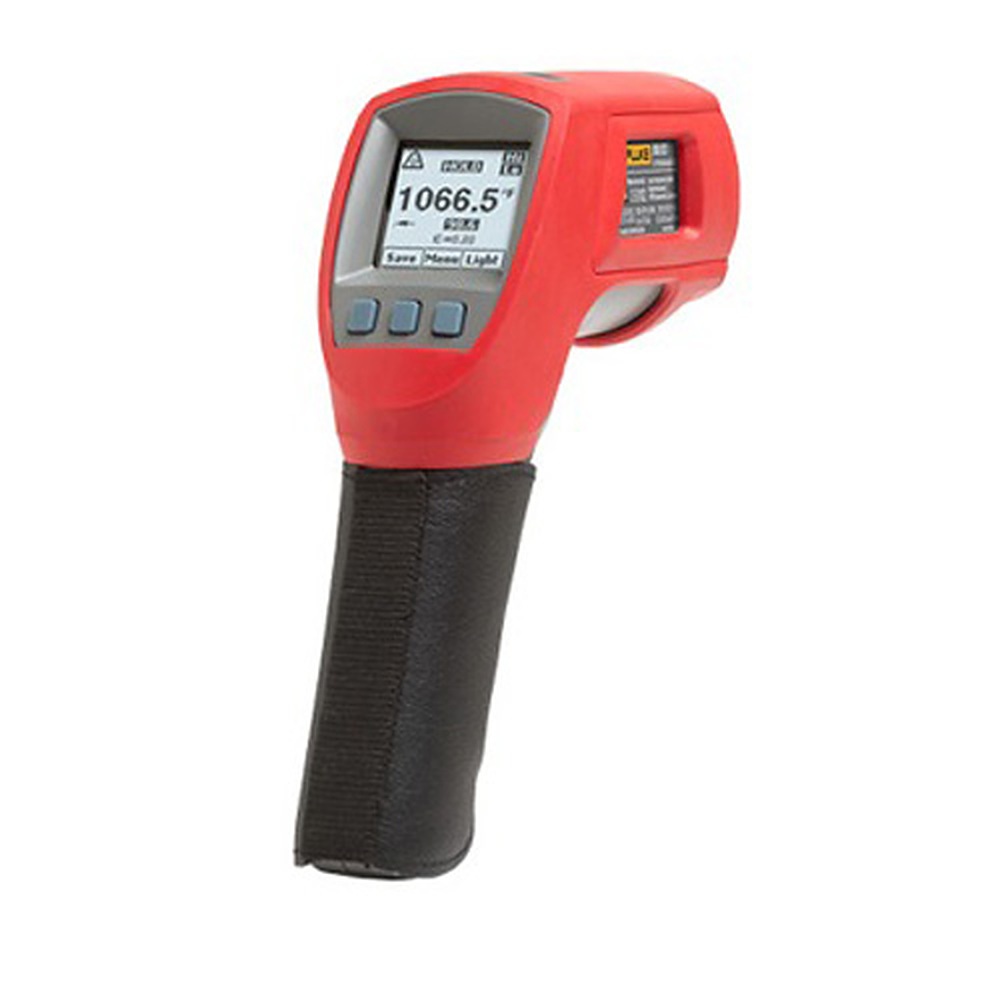

Fluke 568 Ex - 표시창과 그립이 보이는 방폭형 적외선 온도계
표시창과 그립이 보이는 방폭형 적외선 온도계

방폭 사용

568 Ex 본질안전 장비의
사용 조건

568 Ex는 Zone 1·2 지역에서 휴대해 사용하며, Zone 0 안으로는 반입하지 않습니다. Zone 0에 있는 대상은 구역 바깥에서 비접촉으로 측정하세요. 전원은 승인된 AAA/LR03 건전지 2개만 사용해야 하며, 승인되지 않은 건전지를 넣으면 본질안전 조건이 성립하지 않습니다.

승인 배터리 장착과 입장 전 점검

위험 지역에 들어가기 전에 건전지 종류와 방폭 표시 라벨을 함께 확인하세요. 레이저와 백라이트를 켜면 4시간, 끄면 100시간 동작하므로 순회 시간에 맞춰 교체 시점을 정해 두면 좋습니다.

측정 정확도

방사율과 스팟 크기를
고려한 568 Ex 읽음값

적외선은 대상 표면의 복사만 읽기 때문에, 반짝이는 금속처럼 방사율이 낮은 표면에서는 실제보다 낮게 표시되기 쉽습니다. 이럴 때는 K형 비드 프로브로 같은 지점을 접촉 측정하고, 두 값의 차이를 보며 방사율 설정을 조정하세요. 대상이 스팟보다 작으면 주변 온도가 섞이므로 50:1 광학이라도 거리를 좁혀 스팟이 대상 안에 들어오게 합니다.

적외선 값과 접촉 값의 대조

비드 프로브는 -40 ~ 260 °C 범위를 측정하며 0 ~ 260 °C 구간 정확도는 ±1.1 °C입니다. 기기 자체의 적외선 정확도와 프로브 정확도는 서로 다른 규격이므로 각각 따로 판단하세요.

교정

방폭형 적외선 온도계의
정기 교정 관리

위험 지역 점검 기록은 안전 판단의 근거가 되므로 온도계 정확도를 정기 교정으로 관리해야 합니다. 568 Ex 교정이 필요하면 (주)테솔이 KOLAS 인정 범위에 해당하는지 확인한 뒤 교정 방법을 안내해 드립니다.

사양

Fluke 568 Ex
방폭 표시와 상세 사양

항목사양
센서적외선 8 ~ 14 µm + K형 열전대 입력
적외선 측정 범위-40 ~ 800 °C
적외선 정확도0 °C 초과: ±1 % 또는 ±1.0 °C 중 큰 값 · 0 °C 미만: ±(1.0 °C + 0.1°/1 °C)
분해능0.1 °C
D:S · 최소 스팟50:1 · 최소 스팟 19 mm · 단일 레이저
응답 시간500 ms 미만
방사율0.10 ~ 1.00, 0.01 단위 조정 또는 내장 재질표
K형 입력 범위-270 ~ 1372 °C
K형 입력 정확도-40 °C 미만: ±(1 °C + 0.2°/1 °C) · -40 °C 이상: ±1 % 또는 ±1 °C 중 큰 값
비드 프로브 범위-40 ~ 260 °C
비드 프로브 정확도0 ~ 260 °C: ±1.1 °C · 일반적으로 -40 ~ 0 °C에서 1.1 °C 이내
저장99개 (날짜·시각 스탬프)
경보Hi/Lo 소리 경보 + 2색 표시 경보
측정 기능Min · Max · Avg · Dif, 트리거 잠금, °C/°F 전환
디스플레이도트 매트릭스 (기능 메뉴 포함)
백라이트2단계 (보통 밝기 · 어두운 곳용 추가 밝기)
UI 언어5개 언어 중 선택
전원승인된 AAA/LR03 2개만 사용
배터리 수명레이저·백라이트 켬 4시간 · 끔 100시간
방폭 표시ATEX II 2G Ex ia op is IIC T4 Gb · IECEx Ex ia op is IIC T4 Gb · INMETRO Ex ia op is IIC T4 Gb · NEC-500/505 Class I Div 1 Groups A,B,C,D T4, Class I Zone 0 AEx ia op is IIC T4 Ga · PCEC Ex ia op is IIC T4 Gb
작동 온도0 ~ 50 °C
보관 온도-20 ~ 60 °C
구성품K형 비드 프로브 · 도전성 본질안전 하드 케이스 · 매뉴얼
보증2년

활용 분야

568 Ex를 쓰는 위험 지역
표면 온도 점검

  • 석유·가스 설비 — 위험 지역에 설치된 배관의 표면 온도를 안전한 거리에서 측정합니다.
  • 화학 공정 — 반응기와 배관 표면 온도를 순회 점검하고 한계 초과 값을 기록으로 남깁니다.
  • 제약 공장 — 위험 구역으로 분류된 설비의 가동 중 표면 온도를 확인합니다.
  • 접촉 검증 — 적외선으로 찾은 고온 지점을 K형 프로브로 다시 재어 값을 비교합니다.

선택 가이드

방폭 여부와 온도 범위로
고르는 Fluke 적외선 온도계

이럴 때권장 모델선택 이유
위험 지역에서 점검해야 한다면Fluke 568 ExEx ia 본질안전 설계에 승인 배터리 조건을 갖춰 위험 지역에 들고 들어갈 수 있습니다.
일반 지역에서 같은 측정 사양이 필요할 때Fluke 568측정 범위와 D:S가 568 Ex와 같아, 방폭이 필요 없는 현장이라면 이 모델로 충분합니다.
900 °C 이상 고온 대상을 잴 때Fluke 572-2-30 ~ 900 °C를 60:1로 측정해 더 높은 온도와 더 먼 거리에 대응합니다.

구성·옵션

568 Ex 기본 구성과
승인 배터리 조건

구분내용
구성품K형 비드 프로브, 도전성 본질안전 하드 케이스, 매뉴얼
배터리승인된 AAA/LR03 2개만 사용
보증2년
