Fluke 572-2 고온 적외선온도계

Fluke 572-2 고온 적외선온도계

MODEL
Fluke 572-2
브랜드
FLUKE
제품 자료
제품문의 구매하기

뜨거운 개구부에 다가가지 않고
측정하는 고온 적외선 온도계

Fluke 572-2 고온 적외선 온도계

견적 받기

Fluke 국내 공식 대리점

Fluke 572-2는 -30 ~ 900 °C를 거리 대 스팟 60:1로 측정하는 고온 적외선 온도계(IR 온도계)입니다. 오프셋 이중 레이저가 스팟 위치를 표시하고 K형 입력 온도도 화면에 함께 나타나므로, 철강·유리·시멘트·발전 설비의 고온 표면을 점검하는 데 알맞습니다.

최소 스팟이 19 mm까지 좁아져 가열로와 소성로의 작은 개구부도 측정할 수 있고, 측정값 99개를 저장해 USB 2.0으로 PC에 옮깁니다. 응답 시간이 500 ms 미만이라 움직이는 대상도 측정할 수 있는 이 온도계는 (주)테솔이 국내에 공식 공급합니다.

-30 ~ 900 °C

적외선 측정 범위

60:1

90 % 에너지 기준 D:S

19 mm

최소 스팟 지름

99개

저장 후 USB 2.0 전송

특징

572-2로 고온 표면을
원거리에서 측정

핵심 특징현장에서 달라지는 점
넓은 고온 측정 범위가열로부터 보일러 표면까지 한 대로 측정하므로 온도 범위에 따라 온도계를 바꾸지 않아도 됩니다.
60:1 광학먼 거리에서도 스팟이 좁아 뜨거운 개구부 가까이 다가가지 않고 측정할 수 있습니다.
오프셋 이중 레이저두 레이저 점이 스팟 범위를 보여 주므로 조준한 위치와 실제 측정 영역이 어긋나는 일이 줄어듭니다.
K형 동시 표시접촉 프로브 온도와 적외선 온도를 한 화면에서 비교해 방사율 설정이 맞는지 바로 판단할 수 있습니다.
MIN · MAX · AVG · DIF순간값과 함께 최대·최소·평균·편차가 표시되어 표면 온도가 어떻게 퍼져 있는지 알 수 있습니다.
경보와 2단 백라이트고온·저온 한계를 넘으면 경보음과 2색 표시로 알려 주고, 어두운 설비실에서도 화면이 잘 읽힙니다.

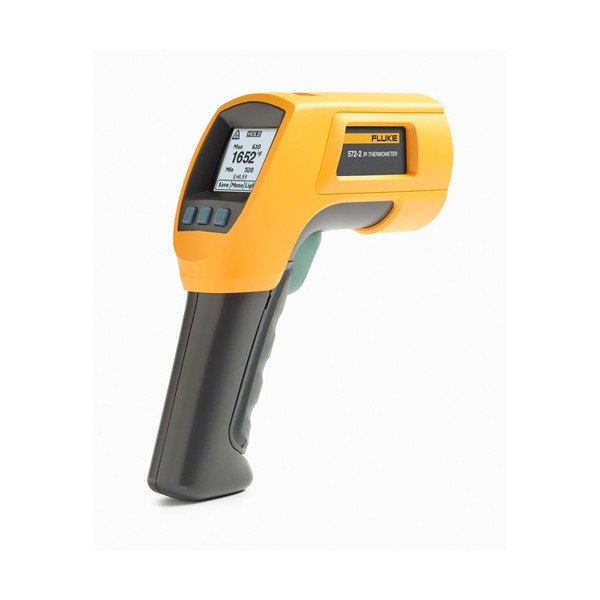

Fluke 572-2 - 표시창과 트리거가 있는 고온 적외선 온도계
표시창과 트리거가 있는 고온 적외선 온도계

방사율과 스팟

572-2 고온 측정의
방사율·스팟 오차 관리

고온 대상에서는 방사율 설정이 읽음값을 크게 좌우합니다. 500 °C 부근에서 방사율이 1 % 어긋나면 약 7 °C의 오차가 생기므로, 재질표를 참고해 값을 설정하고 가능하면 K형 프로브로 한 번 대조하세요. 녹은 금속처럼 매우 뜨거운 대상이라면 단파장 방식의 Raynger 3i Plus를 검토하는 편이 좋습니다.

1.2 m 거리의 스팟 지름 20 mm

60:1 광학에서는 측정 거리 1.2 m일 때 스팟 지름이 20 mm입니다. 대상이 스팟보다 작으면 배경 온도가 섞이므로, 개구부 크기를 먼저 확인한 뒤 측정 거리를 정하세요.

교정

고온 적외선 온도계
572-2 정기 교정

공정 온도 기록을 믿고 쓰려면 온도계 정확도가 유지되어야 하므로 정기 교정으로 관리합니다. 572-2 교정은 (주)테솔이 KOLAS 인정 범위 안에서 방법과 일정을 정리해 안내해 드립니다.

사용 방법

Fluke 572-2 고온 적외선 온도계
USB 2.0 데이터 전송 순서

572-2는 측정값을 99개까지 저장하고 USB 2.0 케이블로 PC에 옮깁니다. PC에서는 FlukeView Forms 문서화 소프트웨어로 기록을 정리합니다.

소프트웨어·도구하는 일
FlukeView Forms저장한 측정값의 PC 정리와 문서화
USB 2.0 컴퓨터 인터페이스 케이블572-2와 PC 연결(기본 구성)

처음 연결하는 순서

순서할 일
1몇 번의 버튼 조작으로 데이터 기록을 시작하고, 측정값을 99개까지 저장하세요.
2PC에 FlukeView Forms를 설치합니다.
3기본 구성의 USB 2.0 케이블로 572-2를 PC에 연결하세요.
4FlukeView Forms에서 저장한 측정값을 받아 공정 온도 기록으로 정리합니다.

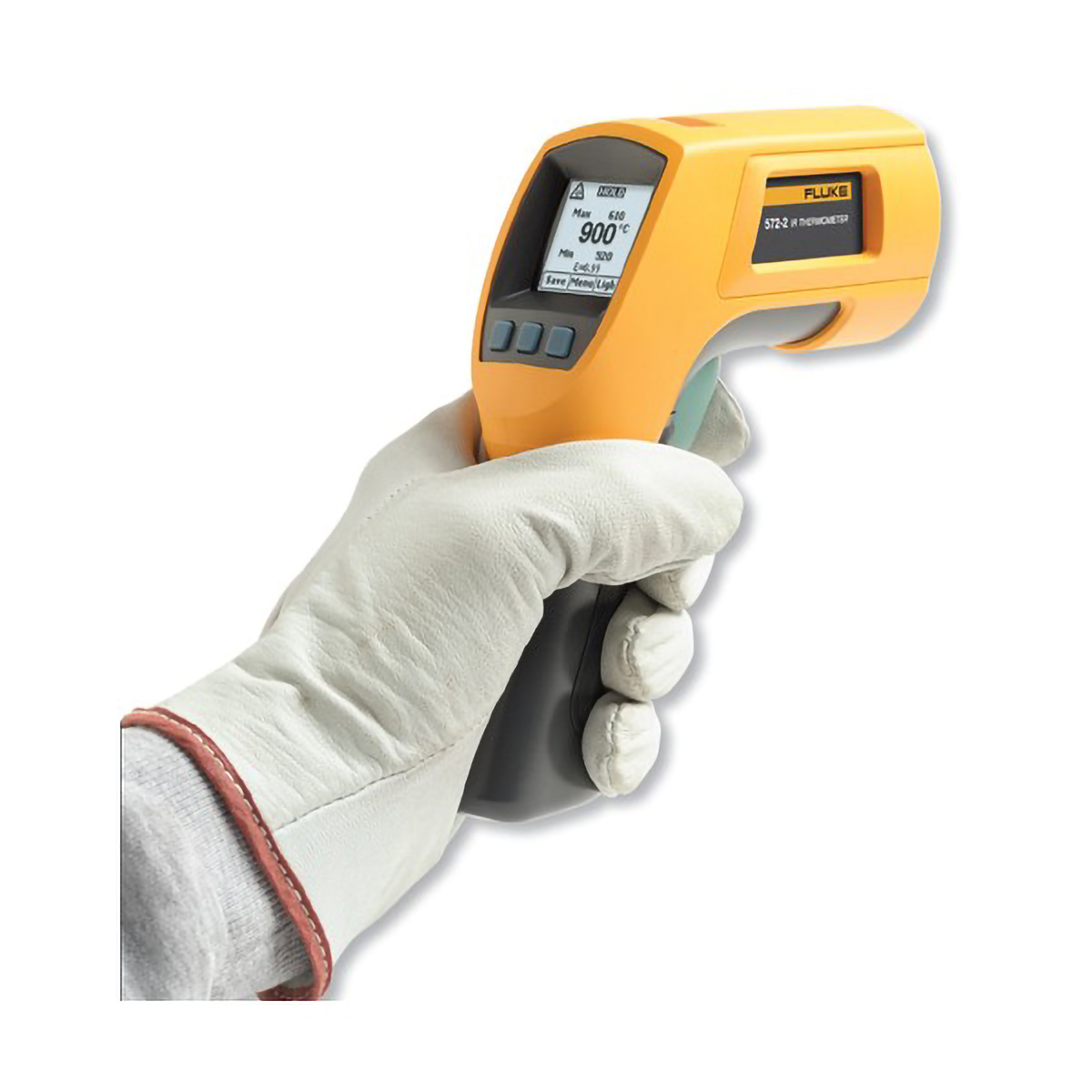

Fluke 572-2 - 장갑 낀 손으로 적외선 온도계를 잡은 모습
장갑 낀 손으로 적외선 온도계를 잡은 모습

사양

Fluke 572-2
상세 사양

항목사양
센서적외선 8 ~ 14 µm + K형 열전대 입력 (동시 표시)
적외선 범위-30 ~ 900 °C
정확도 (주위 23 ± 2 °C)0 °C 이상: ±1 °C 또는 ±1 % 중 큰 값 · -10 ~ 0 °C: ±2 °C · -10 °C 미만: ±3 °C
D:S · 최소 스팟60:1 (90 % 에너지) · 최소 스팟 19 mm
레이저오프셋 이중 레이저, 1 mW 미만
응답 시간500 ms 미만 (95 %)
방사율0.10 ~ 1.00, 0.01 단위 조정 또는 내장 재질표
분해능0.1 °C
반복성±0.5 % 또는 ±0.5 °C 중 큰 값
K형 입력 범위-270 ~ 1372 °C
K형 입력 정확도-40 °C 미만: ±(1 °C + 0.2°/1 °C) · -40 °C 이상: ±1 % 또는 ±1 °C 중 큰 값
비드 프로브 범위-40 ~ 260 °C
비드 프로브 정확도0 ~ 260 °C: ±1.1 °C · 일반적으로 -40 ~ 0 °C에서 1.1 °C 이내
프로브 케이블K형 열전대 케이블 1 m, 표준 미니 커넥터, 비드 종단
저장 · 연결99개 · USB 2.0
경보고온·저온 경보, 청각 + 시각(2색)
측정 기능현재 · MAX · MIN · AVG · DIF 표시, °C/°F 전환, 트리거 잠금
기타 기능마지막 값 유지 20초 · 12·24시간 시계 · 다국어 메뉴
디스플레이도트 매트릭스 98 × 96 픽셀 (기능 메뉴 포함)
백라이트2단계 (보통 밝기 · 어두운 곳용 추가 밝기)
전원AA 2개 · 레이저·백라이트 켬 8시간, 끔 100시간
무게0.322 kg
안전 · 규격IEC 60825-1 · FDA 레이저 Class II · IEC 61326-1 · CE
작동 온도0 ~ 50 °C
보관 온도-20 ~ 60 °C
상대 습도10 ~ 90 % RH (비응축), 최대 30 °C
작동 고도해발 2,000 m

활용 분야

572-2로 점검하는
고온 설비 표면 온도

  • 철강·유리·시멘트 — 가열로와 소성로의 표면 온도를 가까이 가지 않고 측정합니다.
  • 석유화학 — 고온 배관과 반응기 표면 온도를 순회하며 점검합니다.
  • 발전 설비 — 보일러와 고온 배관 표면을 측정해 열 손실이 생기는 구간을 찾습니다.

선택 가이드

측정 온도 범위로 고르는
Fluke 고온 적외선 온도계

이럴 때권장 모델선택 이유
가장 높은 온도를 멀리서 측정해야 할 때Fluke 572-260:1 광학과 오프셋 이중 레이저로 먼 거리의 고온 대상도 겨냥하기 좋습니다.
800 °C 이하 대상을 주로 점검한다면Fluke 568-40 ~ 800 °C를 50:1로 측정해 일반 설비 점검 범위를 충분히 감당합니다.
위험 지역에서 점검해야 할 때Fluke 568 ExEx ia 본질안전 설계를 갖춰 위험 지역에서도 사용할 수 있습니다.
공정 라인을 쉬지 않고 감시해야 할 때고정식 파이로미터휴대형이 아닌 설치형이라 공정 온도를 계속 감시하는 데 맞습니다.

구성·옵션

572-2 기본 구성과
별매 프로브·마운트

구분내용
구성품본체, K형 프로브, USB 2.0 케이블, 운반용 하드 케이스, 매뉴얼
별매 옵션80PK K형 프로브, 삼각대 마운트
전원AA 2개
보증2년
