REED R2310 비접촉식 적외선온도계

MODEL: R2310
브랜드: REED INSTRUMENTS

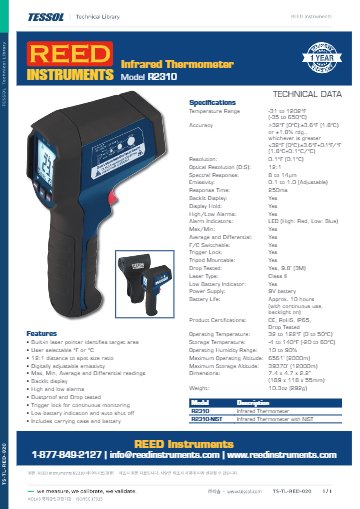

제품 자료: 데이터시트(영문)

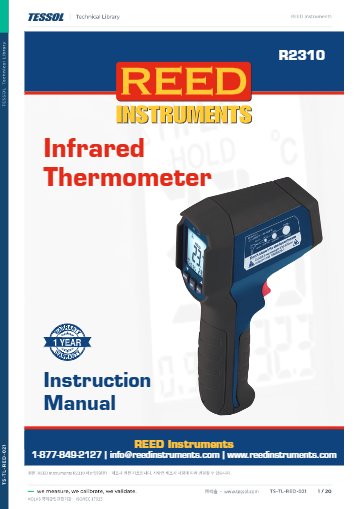

매뉴얼(영문)

제품문의 구매하기

물보라와 먼지 있는 현장을
순회 점검하는 적외선 온도계

REED R2310 적외선 온도계

견적 받기

Reed 국내 정식 공급 파트너

REED R2310은 -35~650 °C를 D:S 12:1로 측정하는 적외선 온도계(IR Thermometer)입니다. IP65 외함과 3 m 낙하 시험을 거쳐, 물보라와 먼지가 있는 기계·전기 설비의 표면 온도 점검에 알맞습니다.

상한은 빨강, 하한은 파랑 LED로 알려 주므로 화면을 읽지 않고도 이탈 여부를 알 수 있습니다. 한 번 측정하면 Max·Min·Avg·Dif 네 가지 값이 함께 나옵니다. 이 온도계는 (주)테솔이 국내에 공식 공급합니다.

-35 ~ 650 °C

비접촉 표면 온도 측정 범위

12:1

D:S 거리 대 스팟 비율

IP65

3 m 낙하 시험을 거친 외함

250 ms

값이 나오는 응답 시간

특징

현장 충격과 물보라를
견디는 점검 도구

핵심 특징	현장에서 달라지는 점
IP65 외함	먼지가 들어가지 않고 물줄기에도 견디므로 세척 공정 주변 설비를 점검할 때 방수 주머니가 필요하지 않습니다.
3 m 낙하 시험	사다리나 보행 통로에서 떨어뜨려도 고장 위험이 낮아 점검 중 장비 손실이 줄어듭니다.

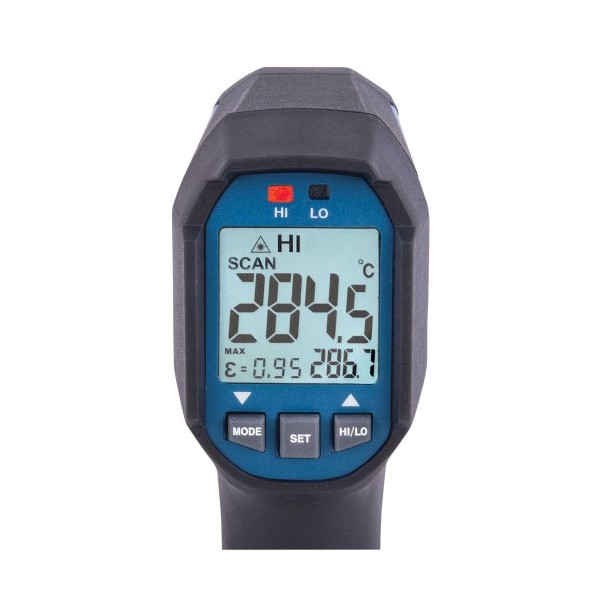

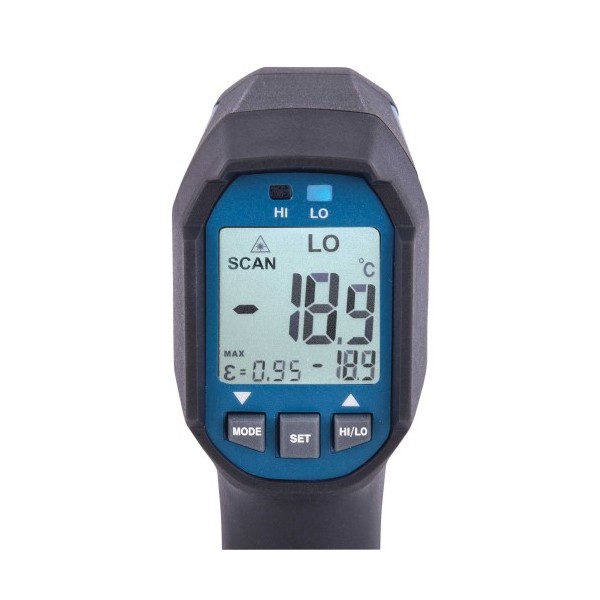

빨강·파랑 LED 알람	상한 초과는 빨강, 하한 미달은 파랑으로 켜져 순회 점검 중 정상 여부를 바로 구분할 수 있습니다.
Max·Min·Avg·Dif 동시 표시	한 번 스캔하면 최대, 최소, 평균, 차이 값이 함께 나와 같은 설비 안의 온도 편차를 바로 비교할 수 있습니다.
방사율 0.1~1.0 조정	재질에 맞춰 방사율을 바꾸면 도장된 금속과 광택 금속 사이의 판독 오차가 줄어듭니다.
트리거 잠금과 삼각대 마운트	트리거를 잠그면 손을 떼고도 같은 지점을 계속 읽고, 장시간 모니터링할 때는 삼각대에 고정하면 됩니다.

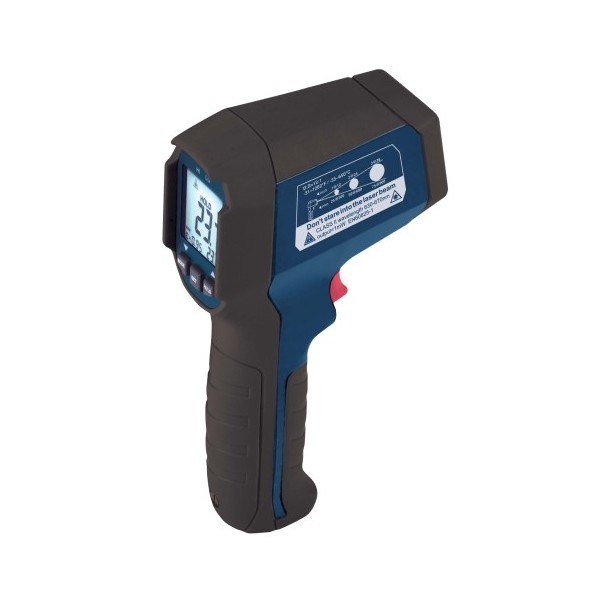

손잡이와 트리거가 보이는 적외선 온도계 측면

스팟 계산

거리와 스팟 크기를
정하는 D:S

D:S 12:1은 측정 거리가 12일 때 측정 지름이 1이라는 뜻입니다. 1.2 m 거리라면 지름 약 100 mm의 표면을 읽는 셈이므로 이를 기준으로 거리를 정하세요. 대상이 스팟보다 작으면 배경 온도가 섞이니 더 가까이 다가가 측정하고, 먼 거리의 작은 대상이라면 30:1 모델이 적합합니다.

측정 지점: 레이저 점은 스팟의 중심을 가리키므로, 대상이 스팟보다 충분히 크게 들어오는 거리에서 측정하세요.
유리와 투명 필름: 적외선이 통과해 값이 달라지므로 불투명한 표면에서 측정합니다.
광택 금속: 방사율을 낮게 맞추고, 값이 확실하지 않으면 접촉식 온도계로 한 번 비교하세요.

차단기 함의 발열 점검

분전반 차단기와 단자대는 접촉 불량이 생기면 표면부터 뜨거워집니다. 정기 점검에서 상한 알람을 정상 운전 온도 위로 설정해 두면, 빨강 LED가 켜진 지점만 추려 다시 점검할 수 있습니다.

교정

정기 교정으로
점검 이력 유지

점검 데이터는 시간이 지나도 같은 기준으로 비교할 수 있어야 의미가 있으므로, 점검 주기에 맞춰 교정 주기를 정하세요. 교정이 필요하면 (주)테솔이 KOLAS 인정 범위 안에서 방법과 일정을 안내해 드립니다.

사양

IP65 적외선 온도계
상세 사양

항목	사양
센서 · 파장	적외선, 8 ~ 14 µm
방사율	0.1 ~ 1.0 디지털 조정
측정 범위	-35 ~ 650 °C
정확도	0 °C 이상: ±1.8 °C 또는 ±1.8 % 읽음값 중 큰 값 / 0 °C 미만: ±(1.8 °C + 0.1 °C/°C)
분해능	0.1 °C
D:S	12:1
레이저	Class II
응답 시간	250 ms
디스플레이	백라이트, 디스플레이 홀드
알람	상 · 하한 알람 (상한 빨강 LED, 하한 파랑 LED)
측정값 표시	Max / Min / Avg / Dif
단위	°C · °F 전환
트리거 잠금	지원
삼각대 마운트	지원
내구성	IP65, 3 m 낙하 시험
전원	9 V 건전지, 백라이트 켜고 연속 약 10시간
배터리	부족 표시, 자동 꺼짐
인증 표기	CE, RoHS, IP65
작동 온도	0 ~ 50 °C
보관 온도	-20 ~ 60 °C
작동 습도	10 ~ 90 %
최대 작동 고도	2,000 m
최대 보관 고도	12,000 m
크기	189 × 118 × 55 mm
무게	292 g

표시창과 조작 버튼 확대 모습

활용 분야

표면 온도를 비접촉으로
점검하는 현장

기계 설비 — 베어링과 모터 표면 온도를 순회하며 확인합니다.
전기 설비 — 차단기 함과 단자의 발열을 점검합니다.
히터와 오븐 — 가열 장비의 온도를 확인하고 설정값을 조정합니다.
식품·공정 — 가열과 냉각 공정의 표면 온도를 관리합니다.
HVAC/R — 냉난방 설비의 에너지 진단에 사용합니다.

선택 가이드

온도 범위와 거리로 보는
REED 모델 비교

이럴 때 (현장 조건)	권장 모델	선택 이유
400 °C 이하 기본 점검	REED R2300	-32 ~ 400 °C 범위에 소리 알람을 갖춘 기본형으로 충분합니다.
고온 표면에 방수·낙하 대비가 필요할 때	REED R2310	IP65 외함과 3 m 낙하 시험을 거쳐 젖거나 떨어지기 쉬운 현장에서도 사용할 수 있습니다.
먼 거리의 작은 대상을 잴 때	REED R2320	D:S 30:1로 멀리서도 작은 면적만 읽으며, 3색 LED 알람이 정상과 이탈을 색으로 나눠 보여 줍니다.
식품 표면을 가볍게 확인할 때	REED FS-200	식품 현장용으로 방사율이 0.95에 고정되어 있어 표면을 가볍게 확인하기에 알맞습니다.

REED 적외선 온도계 비교

모델	범위	D:S	방사율 · 파장
FS-200	-50 ~ 200 °C	8:1	0.95 고정 · 6 ~ 14 µm
R2300	-32 ~ 400 °C	12:1	0.1 ~ 1.0 · 8 ~ 14 µm
R2310	-35 ~ 650 °C	12:1	0.1 ~ 1.0 · 8 ~ 14 µm
R2320	-32 ~ 800 °C	30:1	0.1 ~ 1.0, 5개 저장 · 8 ~ 14 µm
R2001	-50 ~ 280 °C	8:1	0.95 고정 · 8 ~ 14 µm
R2002	-50 ~ 500 °C	8:1	0.95 고정 · 6 ~ 14 µm
R2005	-50 ~ 1050 °C (K형 입력 -50 ~ 1370 °C)	30:1	0.1 ~ 1.0 · 8 ~ 14 µm
R2020	-50 ~ 2200 °C (K형 입력 · 카메라)	50:1	0.1 ~ 1.0 · 8 ~ 14 µm

구성·옵션

기본 구성품과
배터리 사용 시간

구분	내용
기본 구성	적외선 온도계 본체, 휴대 케이스, 9 V 배터리
전원	9 V 건전지, 백라이트 켜고 연속 약 10시간

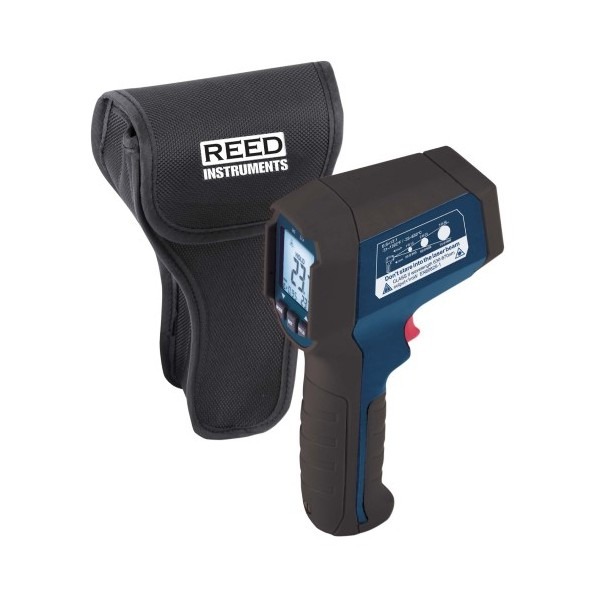

휴대용 파우치와 적외선 온도계 본체

방수형과 비교해 볼
REED 적외선 온도계

REED R2300 적외선 온도계 12:1 · 400 °C
REED R2320 적외선 온도계 30:1 · 800 °C
REED FS-200 식품용 적외선 온도계 8:1

방수형 적외선 온도계를 물로 씻는 현장에서도 사용할 수 있습니까?
네, IP65 외함이라 먼지와 물줄기를 견딥니다. 다만 물에 담그는 용도는 아니므로 침수될 수 있는 위치에서는 사용하지 마세요.
방수형 적외선 온도계에는 어떤 배터리가 들어갑니까?
9 V 배터리를 사용하며, 백라이트를 켜고 연속 사용하면 약 10시간 동작합니다. 배터리가 부족하면 화면에 표시되고 자동으로 꺼집니다.
온도 표시 단위를 °C와 °F 중에서 고를 수 있습니까?
네, °C와 °F 중에서 선택할 수 있습니다. 점검 기록이 해외 장비 기준 단위로 되어 있는 현장에서도 같은 기기로 측정하면 됩니다.
방수형 온도계의 방사율은 어떻게 맞춥니까?
0.1 ~ 1.0 범위에서 디지털로 맞춥니다. 대상 재질에 맞는 값을 고르고, 광택 금속은 접촉식 온도계와 비교해 확인하세요.
