REED R2320 비접촉식 적외선온도계

REED R2320 비접촉식 적외선온도계

MODEL
R2320
브랜드
REED INSTRUMENTS
제품 자료
제품문의 구매하기

멀리서 겨눠 이상 여부를
색으로 알리는 적외선 온도계

REED R2320 적외선 온도계

견적 받기

Reed 국내 정식 공급 파트너

REED R2320은 -32~800 °C를 D:S 30:1로 측정하는 적외선 온도계(IR Thermometer)입니다. 방사율과 상·하한 알람을 5개씩 저장해 두고 대상마다 불러 쓸 수 있어, 베어링·차단기·가열 설비를 멀리서 반복 점검하기에 알맞습니다.

측정값이 범위 안이면 초록, 상한을 넘으면 빨강, 하한 아래면 파랑으로 켜지고 소리 알람도 함께 울리므로 화면을 계속 들여다보지 않아도 됩니다. 이 온도계는 (주)테솔이 국내에 공식 공급합니다.

30:1

거리 대 스팟 비율

-32 ~ 800 °C

비접촉 표면 온도 범위

3색 LED

초록 · 빨강 · 파랑 알람

5개 저장

방사율과 알람 설정

특징

멀리서 겨누고
색으로 판정하는 온도계

핵심 특징현장에서 달라지는 점
30:1 거리 대 스팟3 m 거리에서도 약 100 mm 지름만 읽으므로, 작은 단자나 고온 구역 주변 설비도 가까이 가지 않고 측정할 수 있습니다.
3색 LED와 소리 알람초록이면 통과, 빨강이나 파랑이면 재확인으로 바로 나뉘어 순회 점검이 빨라집니다.
방사율 0.1~1.0과 5개 저장자주 점검하는 대상의 방사율을 저장해 두면 대상이 바뀔 때마다 값을 다시 입력하지 않아도 됩니다.
상·하한 알람 5개 저장설비별 기준 온도를 미리 저장해 두면 현장에서 기준을 바꾸는 시간이 줄어듭니다.
Max·Min·Avg·Dif 표시한 번의 측정으로 편차를 확인할 수 있어 같은 설비 안에서 이상 부위를 구분합니다.
컬러 디스플레이와 삼각대 마운트밝은 EBTN 컬러 화면은 옥외에서도 잘 읽히고, 삼각대에 고정하면 같은 지점을 장시간 감시할 수 있습니다.

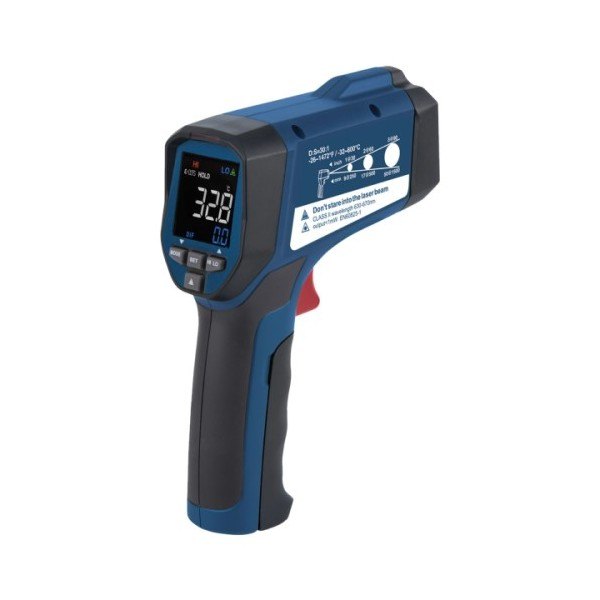

REED INSTRUMENTS R2320 - 손잡이와 트리거가 보이는 적외선 온도계 외형
손잡이와 트리거가 보이는 적외선 온도계 외형

스팟 계산

30:1이 만드는
측정 거리 여유

측정 거리가 30일 때 스팟 지름이 1이므로, 3 m에서는 약 100 mm, 1.5 m에서는 50 mm를 읽습니다. 같은 크기의 대상을 12:1 모델보다 두 배 이상 먼 거리에서 측정할 수 있어 고온 가열로나 변전실처럼 접근이 제한되는 현장에 적합합니다.

  • 접근 제한 구역: 안전 거리를 확보한 채 표면 온도만 확인합니다.
  • 작은 대상: 단자와 퓨즈처럼 작은 부품은 스팟이 대상보다 작도록 거리를 줄입니다.
  • 접촉 온도: 열전대 입력이 없으므로 접촉 온도가 필요한 공정에서는 별도 접촉식 온도계를 함께 사용하세요.

차단기 점검 중 켜지는 LED 알람

분전반 차단기를 순서대로 겨누면 정상 구간은 초록으로 지나가고, 상한을 넘은 단자만 빨강으로 바뀝니다. 덕분에 판독 시간이 짧아지고, 이상 지점만 골라 사진으로 남기면 됩니다.

교정

알람 기준과
교정 주기

알람 기준 온도를 저장해 쓰는 장비는 기준값이 달라지면 판정이 어긋나므로, 교정 주기를 정해 점검 이력과 함께 관리하세요. 교정은 (주)테솔의 KOLAS 인정 범위 안에서 안내해 드립니다.

사양

800 °C 범위와
3색 알람 사양

항목사양
센서 · 파장적외선, 8 ~ 14 µm
방사율0.1 ~ 1.0 조정, 5개 저장
측정 범위-32 ~ 800 °C
정확도0 °C 이상: ±1.8 °C 또는 ±1.8 % 읽음값 중 큰 값 / 0 °C 미만: ±(1.8 °C + 0.1 °C/°C)
D:S30:1
레이저Class II
응답 시간 · 분해능250 ms · 0.1 °C
알람소리 + 3색 LED (범위 안 초록, 상한 빨강, 하한 파랑), 상 · 하한 5개 저장
기능Max / Min / Avg / Dif, 트리거 잠금, 삼각대 마운트, 디스플레이 홀드
디스플레이백라이트 컬러 EBTN
단위°C · °F 전환
배터리부족 표시, 자동 꺼짐
전원9 V 건전지, 백라이트 켜고 연속 약 10시간
인증 표기CE, RoHS
작동 온도0 ~ 50 °C
보관 온도-20 ~ 60 °C
작동 습도10 ~ 90 %
최대 작동 고도2,000 m
최대 보관 고도12,000 m
크기179 × 126.5 × 53 mm
무게310 g
열전대 입력미지원

활용 분야

멀리서 반복 점검하는
설비 현장

  • 베어링·모터 — 회전 설비의 표면 온도를 순회하며 점검합니다.
  • 차단기·분전반 — 전기 설비의 발열 지점을 멀리서 확인합니다.
  • 히터·오븐 — 가열 장비의 온도를 점검하고 설정값을 조정합니다.
  • 품질 관리 — 공정 중 재료 표면 온도를 확인합니다.

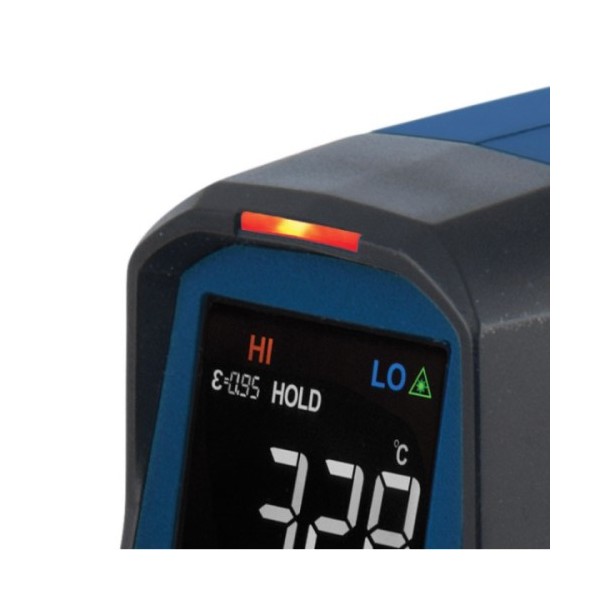

REED INSTRUMENTS R2320 - 표시창 위 경고 표시등이 켜진 모습
표시창 위 경고 표시등이 켜진 모습

선택 가이드

거리·온도 범위로
고르는 REED 모델

이럴 때 (현장 조건)권장 모델선택 이유
멀리서 작은 대상을 측정할 때REED R2320D:S 30:1에 가장 넓은 온도 범위를 측정합니다.
열전대를 꽂아 접촉 온도도 볼 때REED R2020K형 열전대 입력과 카메라를 갖춘 상위 계열이라 접촉 온도와 사진 기록까지 남길 수 있습니다.
가까운 거리에서 넓은 면을 잴 때REED R2310D:S 12:1에 IP65 외함을 갖춰 가까운 거리의 넓은 면을 물·먼지가 있는 환경에서도 측정합니다.
400 °C 이하 기본 점검일 때REED R2300소리 알람을 갖춘 기본형으로, 단순한 표면 온도 점검이라면 충분합니다.

구성·옵션

본체·케이스·배터리
기본 구성

구분품목
기본 구성적외선 온도계 본체
기본 구성휴대 케이스
기본 구성9 V 배터리
