Fluke DS703 FC 산업용 내시경

Fluke DS703 FC 산업용 내시경

MODEL
Fluke DS703 FC
브랜드
FLUKE
제품 자료
제품문의 구매하기

터치 화면으로 틈 안쪽을
HD로 보는 비디오스코프

Fluke DS703 FC 산업용 비디오스코프

견적 받기

Fluke 국내 공식 대리점

Fluke DS703 FC는 7인치 정전식 터치 화면과 전면·측면 동시 촬영 듀얼뷰 프로브(지름 8.5 mm, 길이 1.2 m, 1280 × 720)를 갖춘 산업용 비디오스코프(내시경, Video Borescope)입니다. 설비를 분해하지 않고도 내부와 배관, 엔진 틈새의 상태를 화면으로 확인할 수 있습니다.

Up-is-Up 기술은 프로브가 돌아간 상태에서도 영상을 바로 세워 주므로 방향을 따로 가늠하지 않아도 됩니다. 75° 시야각과 조절식 LED는 어두운 내부 구석까지 비춥니다. 본체는 2 m 낙하 시험을 거쳤으며, 이 비디오스코프는 (주)테솔이 국내에 공식 공급합니다.

7인치

정전식 터치 화면

듀얼뷰

전면과 측면을 동시에 촬영

1.2 m

기본 프로브 길이

1280 × 720

프로브 카메라 해상도

특징

DS703 FC 내시경의
듀얼뷰와 방향 보정

핵심 특징현장에서 달라지는 점
듀얼뷰 프로브전면과 측면 카메라가 함께 있어 프로브를 돌려 가며 보지 않아도 두 방향을 동시에 확인할 수 있습니다.
Up-is-Up 기술프로브 방향과 관계없이 영상을 바로 세워 보여 주므로 틈 안에서 방향 감각을 잃지 않습니다.
720p HD 카메라1280 × 720 해상도로 부식과 균열, 이물질 같은 세부 상태를 화면에서 구분할 수 있습니다.
조절식 LED전면과 측면 LED 밝기를 조절해 반사가 심한 금속 표면에서도 화면 번짐을 줄입니다.
디지털 줌 1~8배확인 지점을 확대해 촬영하므로 프로브를 더 밀어 넣지 않아도 세부를 기록할 수 있습니다.
옵션 프로브 호환지름과 길이가 다른 프로브로 바꿔 끼우면 작은 틈부터 긴 배관까지 본체 하나로 점검할 수 있습니다.

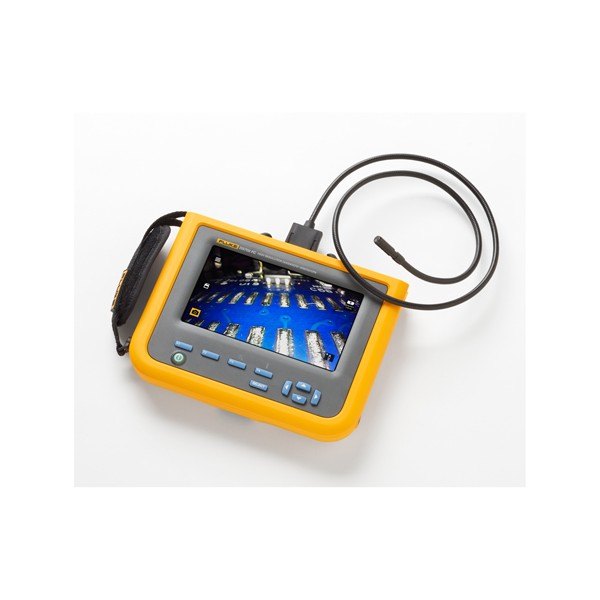

Fluke DS703 FC - 화면에 영상이 표시된 내시경 모니터와 탐침 케이블
화면에 영상이 표시된 내시경 모니터와 탐침 케이블

프로브 선택

틈과 배관에 맞는
프로브 지름·길이

기본 프로브는 길이 1.2 m이며 선단 길이는 50 mm, 도관 외경은 6.1 mm입니다. 틈이 좁다면 3.8 mm나 5.5 mm 프로브를, 깊은 배관이라면 3 m 또는 20 m 릴 프로브를 선택하세요.

점검 대상에 맞춘 프로브 구성

옵션 프로브는 5.5 mm 굴절식 0.7 m, 3.8 mm 1 m, 5.5 mm 1 m, 8.5 mm 1 m UV, 8.5 mm 3 m, 9 mm 20 m 릴로 구성됩니다. 굴절 헤드는 180°까지 꺾이므로 직선으로 닿지 않는 모서리 뒤쪽도 확인할 수 있습니다.

사양

DS703 FC 본체와
프로브 사양

항목사양
화면7인치 정전식 터치 · 주사율 30 Hz · 밝기 조절
기본 프로브선단 외경 8.5 mm 듀얼뷰(전면 + 측면) · 길이 1.2 m
프로브 해상도1280 × 720 (720p HD)
시야각75°
피사계 심도35.5–111.7 mm (전면과 측면)
선단 길이 · 도관 외경50 mm · 6.1 mm
프로브 방수2 psi
Up-is-Up지원
카메라 방향전면 · 측면
촬영JPG 사진 · MPEG 영상 · 1–8배 디지털 줌
최소 초점 거리10 mm · 고정 초점
조명조절 가능 백색 LED(전면 · 측면) · 53 Lux
회전각180°
컬러 팔레트가시광선 · 회색조 · 반전
내부 메모리6 GB
무선Wi-Fi 802.11b/g/n · 약 10 m
데이터 · 출력USB · 마이크로 HDMI 스트리밍 · Fluke Connect 업로드
조작기능키 4개 · 탐색키 4개 · 캡처/선택 버튼 1개
배터리6400 mAh 3.7 V 리튬이온 · LED 50 %에서 3시간
충전AC 어댑터 · 배터리 충전기 입력
크기 · 무게17.73 × 22.48 cm · 0.88 kg
보호 등급 · 낙하본체 IP54 · 2 m 낙하
동작 온도0–45 °C (50 °C는 10분 미만)
보관 온도-40–60 °C
작동 습도35 °C에서 90 %, 40 °C에서 75 %, 50 °C에서 45 %
옵션 프로브지름 4종 · 길이 최대 20 m
보증2년

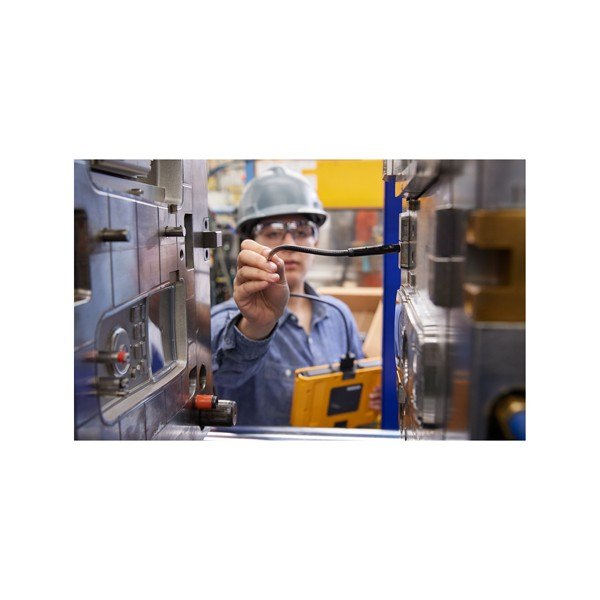

Fluke DS703 FC - 탐침을 설비 틈에 넣어 점검하는 작업자 모습
탐침을 설비 틈에 넣어 점검하는 작업자 모습

활용 분야

산업용 내시경이
쓰이는 점검 현장

  • 설비 내부 점검 — 기계 틈 안쪽의 마모와 이물질을 분해 없이 확인합니다.
  • 공조·배관 점검 — 덕트와 배관 안쪽의 오염과 막힘을 영상으로 기록합니다.
  • 자동차 정비 — 엔진 틈새와 부품 안쪽을 측면 카메라로 확인합니다.
  • 건물 점검 — 좁은 틈과 구조물 안쪽의 누수 흔적을 확인합니다.
  • 보수 기록 — 점검 중 촬영한 사진과 영상을 작업 지시서에 첨부합니다.

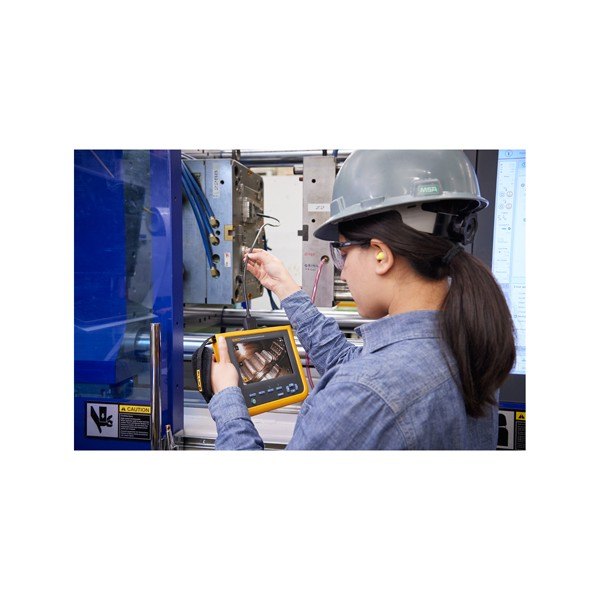

Fluke DS703 FC - 설비 내부를 내시경으로 점검하는 작업자 모습
설비 내부를 내시경으로 점검하는 작업자 모습

선택 가이드

점검 조건에 맞는
내시경 모델 선택

이럴 때 (점검 조건)권장 구성선택 이유
7인치 화면으로 전면과 측면을 함께 보려면Fluke DS703 FC듀얼뷰 프로브와 Up-is-Up 보정을 갖춰 두 방향 영상을 바로 선 화면으로 볼 수 있습니다.
프로브 굵기를 바꿔 가며 점검할 때DS703 FC + 지름별 옵션 프로브본체 하나에 지름과 길이가 다른 프로브를 바꿔 끼워 틈의 굵기와 깊이에 맞출 수 있습니다.
가벼운 권총형 장비가 필요할 때REED R8500 비디오 보어스코프무게 210 g의 권총형 구조라 들고 다니기 부담이 적습니다.
기본 기능의 내시경으로 충분할 때Fluke DS701같은 Fluke 내시경 계열의 기본형 모델입니다.

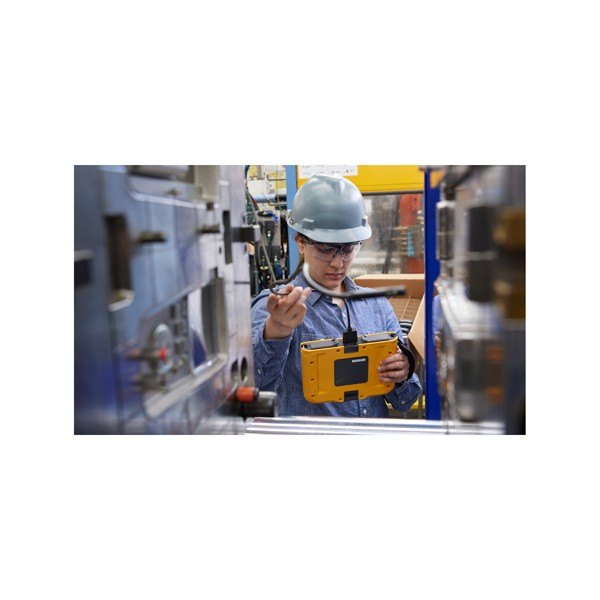

Fluke DS703 FC - 기계 설비를 내시경으로 들여다보는 작업자 모습
기계 설비를 내시경으로 들여다보는 작업자 모습

구성·옵션

DS703 FC 기본 구성과
옵션 프로브

구분품목설명
본체DS703 FC7인치 산업용 비디오스코프
기본 프로브듀얼뷰 · 1.2 m전면과 측면 카메라
포함손목줄 · 목줄 · USB 케이블운반 · 연결용
포함AC 전원/배터리 충전기6400 mAh 리튬이온 배터리 충전
포함TPAK 자석 걸이 · EVA 보호 케이스걸어 두기와 휴대용
옵션 프로브5.5 mm 굴절식 0.7 m · 3.8 mm 1 m · 5.5 mm 1 m좁은 틈용
옵션 프로브UV 1 m · 3 m · 20 m 릴UV 조명 · 긴 배관용

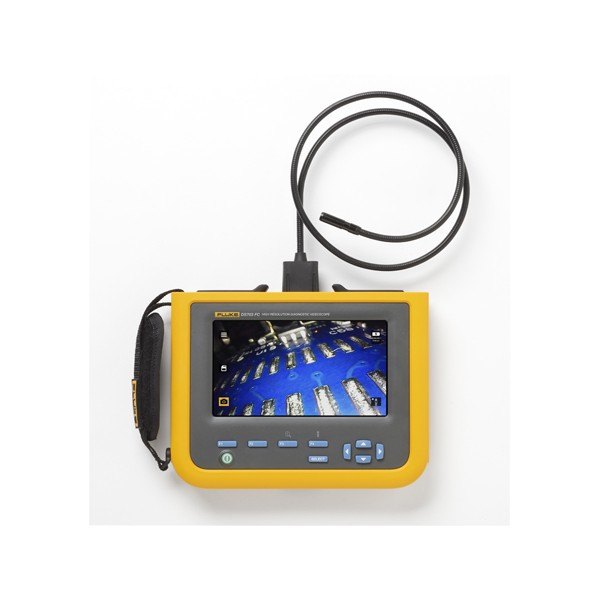

Fluke DS703 FC - 탐침 케이블을 둥글게 둔 내시경 모니터 전면
탐침 케이블을 둥글게 둔 내시경 모니터 전면
