REED 녹화 가능한 비디오 검사 카메라 R8500

MODEL: R8500
브랜드: REED INSTRUMENTS

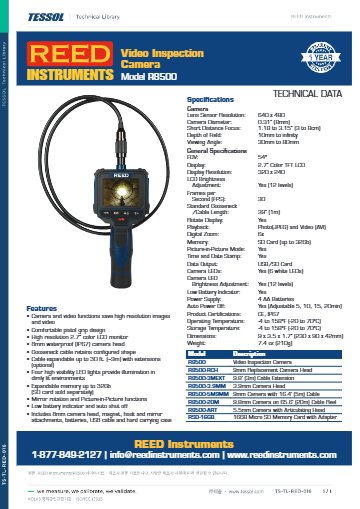

제품 자료: 데이터시트

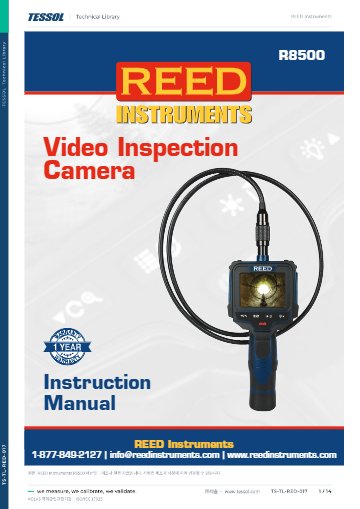

매뉴얼

제품문의 구매하기

좁은 틈 안쪽을 영상으로
담는 8 mm 비디오 보어스코프

REED R8500 비디오 보어스코프

견적 받기

Reed 국내 정식 공급 파트너

REED R8500은 2.7인치 컬러 LCD와 지름 8 mm IP67 카메라 헤드, 1 m 구즈넥 케이블을 갖춘 권총형 비디오 보어스코프(내시경)입니다. 건물 설비와 HVAC 배관, 엔진 내부의 좁은 틈을 점검하며 SD 카드에 사진과 영상으로 기록합니다.

구즈넥이 굽힌 모양을 유지하므로 한 손으로 그립을 잡아 카메라 위치를 고정하고 다른 손으로 촬영 버튼을 누릅니다. 연장 케이블을 연결하면 약 9 m까지 도달합니다. 가볍게 휴대하는 이 권총형 장비는 (주)테솔이 국내에 공식 공급합니다.

IP67

방수 카메라 헤드

2.7인치

컬러 TFT 화면

6배

디지털 줌

약 9 m

연장 케이블 포함 최대 길이

특징

그립에서 기록까지
한 손 운용

핵심 특징	현장에서 달라지는 점
권총형 그립	손에 감기는 그립이라 천장이나 높은 위치를 점검할 때 오래 들고 있어도 부담이 적습니다.
구즈넥 케이블	굽힌 모양을 유지해 카메라를 원하는 방향으로 고정한 채 화면을 봅니다.
LED 6개 12단계 조절	어두운 틈에서는 밝게, 반사가 심한 면에서는 낮게 조절해 영상 번짐을 줄입니다.
화면 180° 회전	카메라가 거꾸로 들어간 자세에서도 화면을 돌려 바른 방향으로 확인합니다.
픽처 인 픽처	작은 화면을 겹쳐 두 장면을 함께 보며 위치를 비교합니다.
자석·후크·거울 부착물	숨은 곳의 물건을 꺼내거나 모서리 뒤를 비춰 보는 보조 도구로 사용합니다.

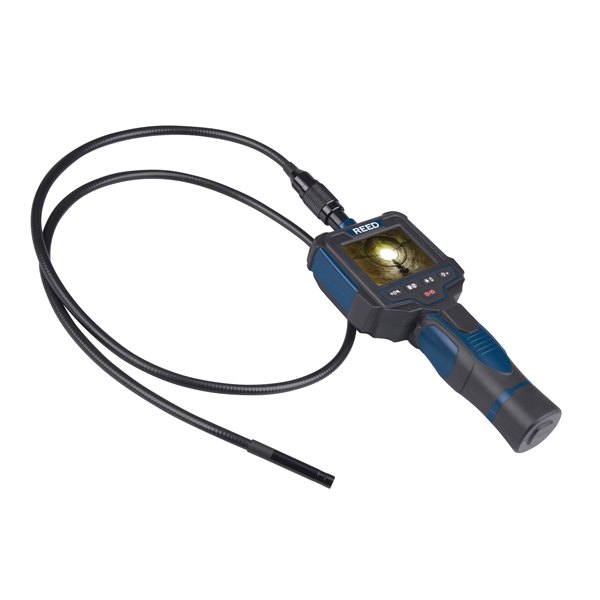

모니터가 달린 핸드헬드와 유연한 카메라 케이블

구성 선택

헤드 교체와
연장 케이블

기본 구성은 카메라 헤드와 1 m 구즈넥입니다. 틈이 더 좁으면 가는 옵션 헤드를, 관절 각도가 필요하면 5.5 mm 굴절 카메라를 선택하세요.

옵션 헤드와 연장 케이블 구성

옵션은 9 mm 교체 헤드(R8500-RCH), 3.9 mm 헤드(R8500-3.9MM), 20 m 케이블 릴의 9.8 mm 헤드(R8500-20M), 5.5 mm 굴절 카메라(R8500-ART), 3 m 연장 케이블(R8500-3MEXT)입니다. 연장 케이블을 이어 붙이면 도달 거리가 약 9 m까지 늘어납니다.

사양

R8500 카메라와
본체 사양

항목	사양
카메라 해상도	640 × 480
카메라 지름	8 mm
시야각	54°
단초점 거리	3–8 cm
피사계 심도	10 mm에서 무한대
방수 등급	카메라 헤드 IP67
화면	2.7인치 컬러 TFT · 320 × 240 · 30 fps
화면 조절	밝기 12단계 · 180° 회전
케이블	구즈넥 1 m · 연장 케이블로 약 9 m까지
기록	JPEG 사진 · AVI 영상 · SD 카드 최대 32 GB
디지털 줌 · 화면 기능	6배 · 픽처 인 픽처 · 시간/날짜 스탬프
조명	백색 LED 6개 · 12단계 밝기 조절
데이터 출력	USB · SD 카드
전원	AA 4개 · 저전압 표시
자동 전원 끄기	5 · 10 · 15 · 20분 중 선택
크기 · 무게	230 × 90 × 42 mm · 210 g
작동 · 보관 온도	-20–70 °C · -20–70 °C

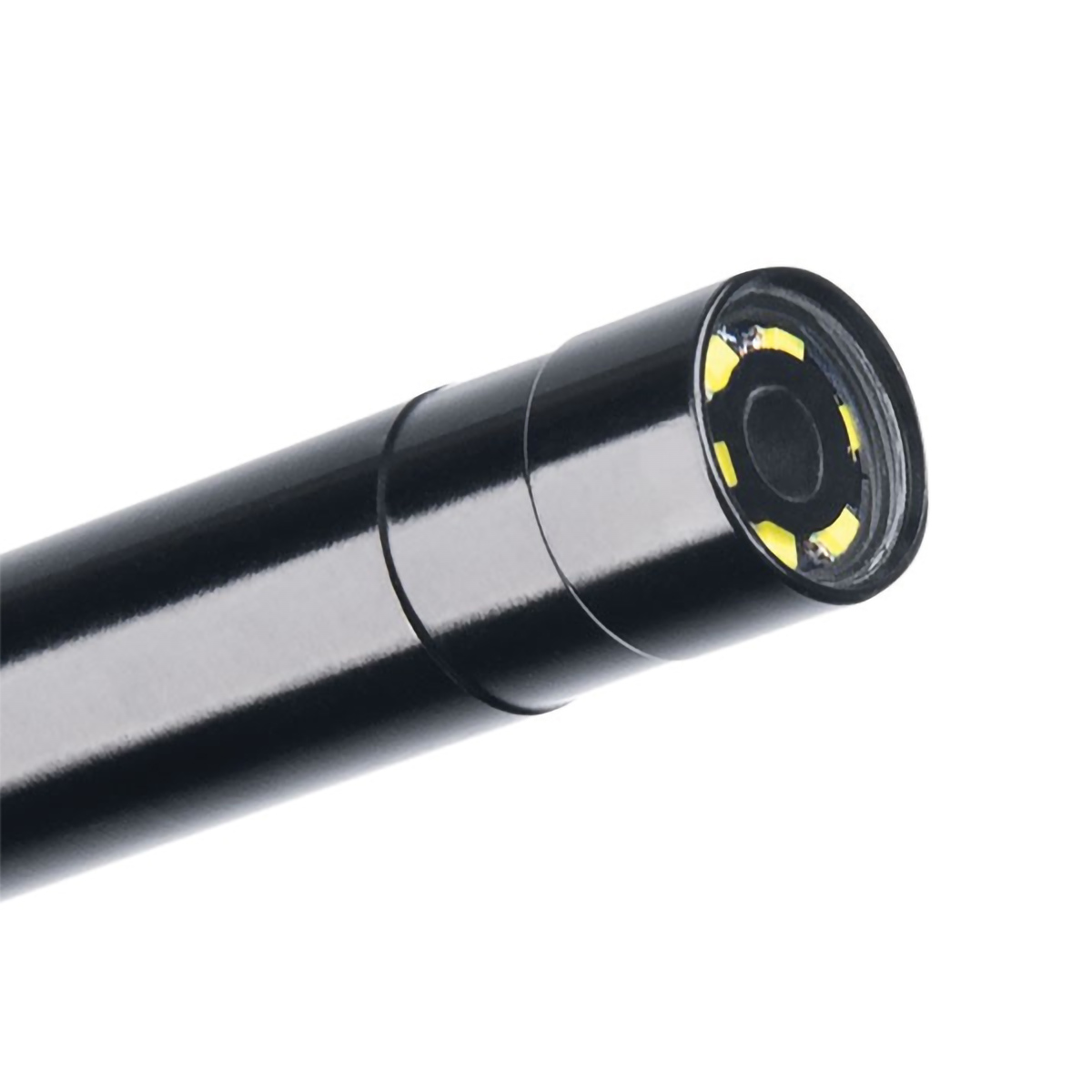

조명용 LED가 둘러진 카메라 프로브 끝부분

활용 분야

좁은 틈 점검이
필요한 현장

건물·주택 점검 — 벽체와 천장 속 숨은 공간의 누수와 배선 상태를 확인합니다.
해충 방제 — 방제 작업 중 좁은 틈새의 활동 흔적을 살핍니다.
HVAC·냉장 설비 — 공조와 냉장 설비 안쪽의 오염과 결빙을 점검합니다.
엔진 내부 검사 — 항공기 엔진과 증기 터빈, 자동차 엔진의 내부를 육안 검사합니다.
가공 부품 검사 — 중요한 내부 표면의 버와 마감, 관통 구멍을 확인합니다.

선택 가이드

점검 조건별
보어스코프 선택

이럴 때 (점검 조건)	권장 모델	선택 이유
권총형으로 가볍게 들고 점검할 때	REED R8500	무게 210 g, 2.7인치 화면에 구즈넥 1 m입니다.
7인치 화면으로 넓게 볼 때	Fluke DS703 FC	7인치 터치 화면과 듀얼뷰 프로브를 갖춥니다.
굵은 카메라로 충분할 때	REED BS-150	3.2인치 화면과 큰 카메라 구성입니다.
프로브 굵기를 여러 개로 바꿔 쓸 때	Fluke DS703 FC + 옵션 프로브	3.8 · 5.5 · 9 mm 프로브를 교체합니다.

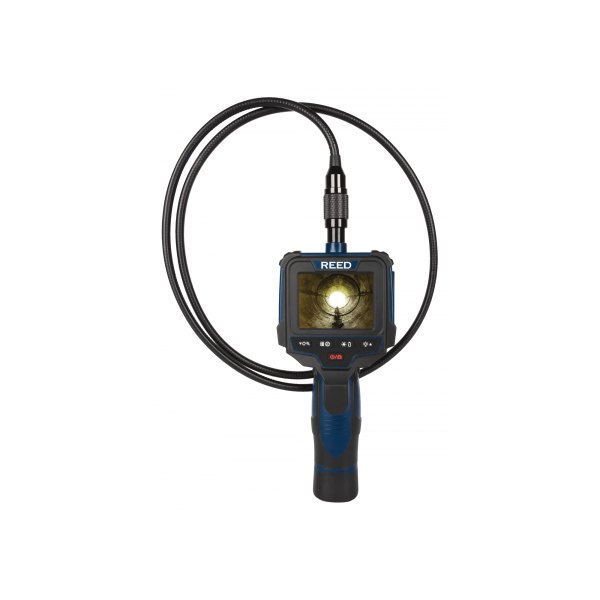

화면이 켜진 검사 카메라를 정면에서 본 모습

구성·옵션

기본 구성과
별매 옵션

구분	품목	설명
본체	REED R8500	비디오 보어스코프
카메라 헤드	방수(IP67)	구즈넥 1 m
부착물	자석 · 후크 · 거울	카메라 장착용
전원	AA 배터리	함께 구성
케이블	USB 케이블	데이터 출력
케이스	하드 캐리링 케이스	보관용
별매	SD 카드	최대 32 GB, 별도 판매
옵션	R8500-RCH · R8500-3.9MM · R8500-20M · R8500-ART · R8500-3MEXT	9 mm 헤드 · 가는 헤드 · 20 m 릴 · 5.5 mm 굴절 · 3 m 연장

R8500과 함께 보는
내시경 장비

Fluke DS703 FC 산업용 비디오스코프 (7인치)
REED BS-150 비디오 보어스코프
Fluke DS701 산업용 내시경 (Diagnostic Scope)

R8500 카메라의 지름과 해상도는 얼마입니까?
지름은 8 mm이고 해상도는 640 × 480, 시야각은 54°입니다. 더 가는 틈에는 가는 옵션 헤드를 검토하세요.
R8500 케이블은 얼마나 깊이 들어갑니까?
구즈넥이 1 m이고 연장 케이블을 달면 약 9 m까지 늘어납니다. 3 m 연장 케이블이 옵션으로 있습니다.
R8500 기록은 어디에 저장합니까?
SD 카드에 JPEG 사진과 AVI 영상을 저장하며 최대 32 GB를 지원합니다. SD 카드는 별매이므로 함께 준비하세요.
R8500에 SD 카드가 포함되어 있습니까?
아니요, SD 카드는 별매입니다. 최대 32 GB 카드를 사용할 수 있습니다.
