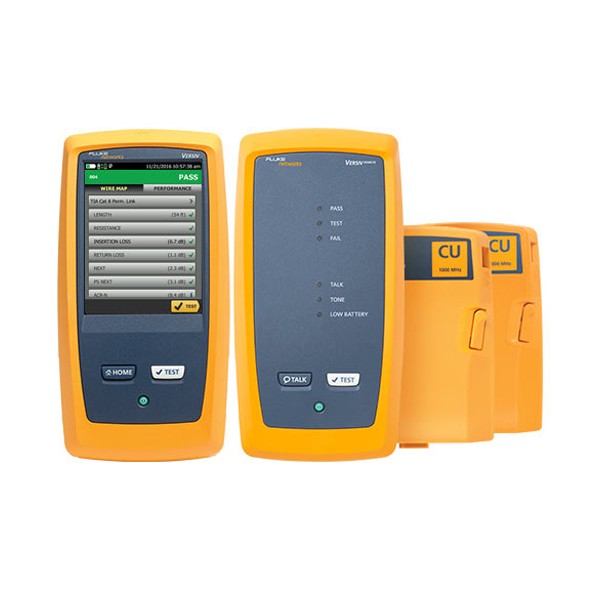

DSX 케이블 분석기 (Cat8) 요약정보 및 구매

MODEL : DSX2-8000 / DSX2-8000QI

브랜드 FLUKE NETWORKS
판매가격 전화문의 (031-713-5988)
원산지 미국, 싱가폴
포인트 0점
배송정보 유료(주문시 결제)
점포택배 / 평균 7일 이내 도착(토,일,공휴일 제외)

상품 재고 보유중입니다.

제품 정보

TP 케이블인증 프로세스의 모든 단계를 가속화합니다.

  • Versiv™의 모듈식 설계는 TP 케이블 인증, 광케이블 손실, OTDR 테스트 및 광케이블 종단면 검사를 지원합니다.
  • Cat 6A, 8, 클래스 FA I/II 및 현재의 모든 표준에서 최고의 속도
  • ProjeX™ 프로젝트 관리 시스템은 모든 테스트가 올바르게 완료되도록 하여, 작업 요건 및 설치부터 시스템 승인까지의 진행 과정을 관리합니다.
  • Taptive™ 터치 기반의 사용자 인터페이스는 설치를 단순화하고 오류를 제거합니다.
  • 를 사용하여 테스트 결과를 분석하고 전문 테스트 보고서를 작성합니다. 더 보기 >
  • 크로스톡, 반환 손실 및 차폐 결함 등 장애의 원인을 그래픽 형태로 표시하여 문제 해결 속도를 높입니다.
  • Intertek 검증 – 가장 엄격한 정확도 요건인 TIA 레벨 2G 충족
  • 전세계 배선 공급 업체에 의해 승인된 TP케이블 인증기
  • 에어리언 크로스톡 테스트 내장
  • Linkware™ Live와 호환됩니다. Linkware 라이브는 쉽게 작업 진행 상황을 추적하고, 테스트 결과에 실시간으로 접속할 수 있어 현장에서 문제를 신속하게 해결하며, 테스터에서 LinkWare™ 케이블 테스트 관리 소프트웨어로 쉽게 테스트 결과를 전송하고 통합할 수 있게 합니다.

특수 기능:

  • Versiv를 사용하면 테스트 프로세스의 모든 단계에서 속도가 빨라지므로 케이블 테스터를 사용하는 이전보다 작업 효율이 향상됩니다.
  • LinkWare Live 클라우드 서비스를 사용하면 프로젝트 관리자가 원격으로 테스터를 설정하고 작업 진행 상황을 모니터링할 수 있을 뿐 아니라 어떤 스마트 기기에서도 테스터를 찾을 수 있습니다.
  • ProjX™ 관리 시스템이 작업의 최초 설정부터 시스템 승인에 이르기까지 업무 과정을 수월하게 해줍니다. 중복되는 단계를 제거하고, 최초 작업 때뿐 아니라 항상 모든 테스트의 올바른 완료를 보장합니다
  • Taptive™ 사용자 인터페이스는 고급 데이터 분석을 수행하며 모든 기술 수준의 기술자가 손가락 하나로 쉽게 설정하고 작동할 수 있습니다
  • LinkWare PC 관리 소프트웨어가 타의 추종을 불허하는 테스트 결과 분석 및 전문적인 테스트 보고서를 제공합니다
  • DSX는 문제를 찾는 간단한 테스트인 전용 진단 기능으로 배선 결함을 해결하는데 필요한 시간을 줄입니다

표준:

  • ANSI/TIA-1152-A 레벨 2G 및 제안된 표준 IEC 61935-1 Ed. 5 레벨 VI 현장 테스터 정확도 요구 사항(2000MHz) 준수
  • PoE(Power over Ethernet) – IEEE 802.3bt, ANSI/TIA/EIA-568, ISO/IEC 11801 시리즈 문서에서 요구하는 전체 저항 불균형(Resistance Unbalance) 표준 지원
  • IEC 61935-1-1(초안)을 준수하는 TCL 및 ELTCTL 측정
  • 케이블 경로를 따라 보여주는 스크린 연속성

성능:

  • 8초의 카테고리 6A 테스트 시간은 인증을 획득하는 데 핵심적인 역할을 합니다
  • 크로스톡 및 차폐 장애까지의 거리를 그래픽 형태로 표시하여 문제 해결을 빠르게 합니다
  • 완벽한 그래픽 형태로 최대 12,000개의 카테고리 6A 테스트 결과를 관리합니다
  • 정전식 터치 스크린으로 케이블 유형, 표준 및 테스트 매개 변수를 쉽게 선택할 수 있어 빠르게 테스터를 설정할 수 있습니다
  • 내장 Wi-Fi를 이용해 결과를 쉽게 LinkWareTM Live로 업로드 합니다.
  • LinkWare PC 관리 소프트웨어에서 보고되는 10억 개 이상의 링크

ProjX 관리시스템으로 복잡한 작업을 쉽게 관리할 수 있습니다.
완벽한 그래픽 형태로 최대 12,000개의 카테고리 6A 테스트 결과를 관리합니다

여러 개의 팀, 테스터 및 요구 사항을 적용하여 여러 작업의 테스트를 관리하는 일은 시간이 많이 걸리며 오류의 원인이 될 수 있습니다. 작업 규모가 갈수록 커지고 있어 프로젝트 조직이 그 어느 때보다 중요해지고 있습니다. DSX CableAnalyzer 시리즈 TP케이블 인증기의 새로운 ProjX 관리 시스템은 단순한 이름으로 저장되는 모든 작업별 세부 정보를 개별 프로젝트 파일로 제공하므로 프로젝트를 시작한 후 작업별 세부 정보를 다시 입력할 필요가 없습니다. 이렇게 하면 특정 작업에서 다른 작업으로 전환할 때 설정 오류가 발생하거나 파일을 잃어버리거나 동일한 작업에 대해 여러 테스터를 사용하는 것을 최소화합니다. 아울러 케이블 ID를 기준으로 테스트 결과를 제공하고, 중복 없이 모든 변경 사항을 병합하며, 항상 가장 최근에 설치된 구리선 또는 광케이블 모듈을 기본값으로 합니다. ProjX 관리 시스템은 0-100% 눈금자로 각 작업의 완료율을 실시간으로 제공하며 작업자가 다시 한 번 검토해야 할 테스트를 분리하는 옵션이 있어 어떤 사항도 간과하지 않도록 도와줍니다. "Fix Later(나중에 수정)"를 선택하면 미결 사항표를 만들거나 기술 문제 해결을 위해 해야 할 일의 목록을 자동으로 만듭니다. ProjX는 프로젝트 관리자와 팀장이 매우 효율적으로 작업할 수 있도록 합니다.




프로젝트 설정 화면

프로젝트 메뉴 화면은
한 작업당 완료 %를 보여줍니다.
화살표
프로젝트 메뉴 화면

세부 프로젝트 정보는 특정 화면에 표시됩니다.
화살표

프로젝트 테스트 설정 화면

테스트 한계를 설정하거나 보며,
테스트 특성을 설정 또는 봅니다.


Taptive 사용자 인터페이스는 설정을 단순화하고 오류를 제거하며 문제 해결 속도를 높입니다.

정전식 터치 스크린이 테스터 설정을 빠르게 하고 모든 표준을 지원합니다

Taptive 사용자 인터페이스는 신입 기술자도 여러 미디어 유형과 테스트 요구 사항에 대해 테스트를 수행할 수 있을 정도로 쉽습니다. 정전식 Taptive 사용자 인터페이스를 통해 메뉴 화면에서 모든 작업에 액세스할 수 있습니다. 진행 중인 작업을 터치로 처리할 수 있고, 큰 디스플레이에서 수행해야 할 테스트를 확인하며, 지시 사항이 애니메이션으로 제공되어 구성을 간단하게 설정할 수 있기 때문에 정확한 테스트가 보장됩니다.

 Taptive 사용자 인터페이스 화면

간단한 설정



LinkWare PC 케이블 테스트 관리 소프트웨어

DSX CableAnalyzer 시리즈 사용자는 널리 알려진 다기능 LinkWare PC 관리 소프트웨어 애플리케이션을 활용하여 쉽게 ProjX 관리 시스템 데이터에 액세스하고, 보고서를 생성하고, 테스터 내에서 소프트웨어를 업그레이드할 수 있습니다. Project Manager는 작업 흐름을 관리하고 테스트 결과를 통합할 모든 능력을 갖습니다. 사용자는 보고서에 회사 로고를 추가하여 마무리하고 시스템 승인 목적으로 이 보고서를 고객에게 변경하지 않고 제공할 수 있습니다. Fluke Networks의 어떠한 구리선 또는 광케이블 테스터를 사용하든 작업 도구를 간단하게 만들어 주는 LinkWare PC는 모든 사항을 보고하는 소프트웨어 패키지입니다.

이제 사용자는 새로운 자동 통계 보고 옵션인 LinkWare PC Stats을 이용해 링크별 페이지 보고서를 마음대로 이동하고 전체 배선 인프라를 확인할 수 있습니다. LinkWare Stats는 LinkWare PC 테스트 결과 데이터를 분석하고 도표와 다이어그램으로 전환하여 배선 플랜트 성능을 보여줍니다. 즉, 전체 배선 인프라를 간략한 그래픽 형식으로 요약하여 쉽게 허용 범위를 확인하고 예외를 찾아낼 수 있습니다.

LinkWare™ PC 케이블 테스트 관리 소프트웨어 화면 LinkWare Stats 화면


LinkWare PC의 새로운 버전은 항상 이전 버전과 호환 가능하기 때문에 고객은 현재 버전을 유지할 수 있으며, 항상 하나의 테스트 보고서에 다양한 테스터의 테스트 결과를 통합할 수 있습니다.


LinkWare Stats 가 모든 프로젝트 데이터를 요약합니다.

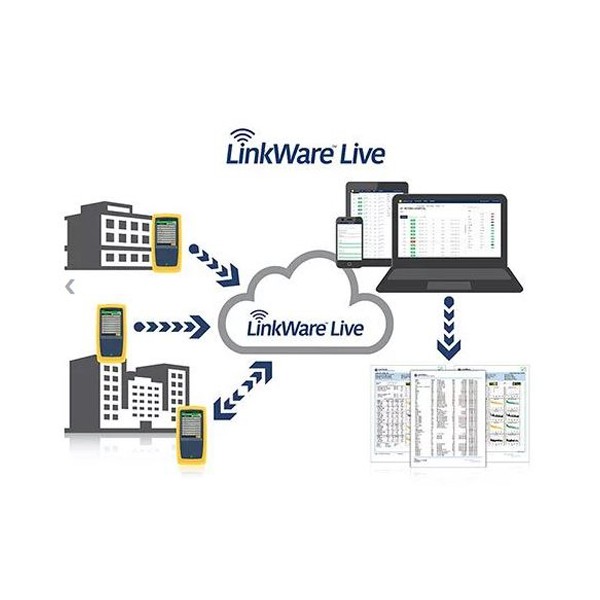

LinkWare Live 라이브 테스트 결과 관리 서비스

LinkWare Live 는 어떤 기기에서 누구와 함께 하든, 언제 어디서나 인증 작업을 관리할 수 있게 해주는 클라우드 기반 서비스입니다.


LinkWare Live와 함께 다음이 가능합니다.

모든 작업에서의 모든 테스트를 추적합니다. 모든 스마트 기기로부터 모든 프로젝트 개요를 얻습니다. 각 개별 테스트로 드릴다운(심층 추적)해 갑니다.

잘못된 테스트 설정 또는 케이블 ID에 대해 즉각적 통지를 받습니다.

처음부터 올바르게 수행합니다. PC 또는 태블릿으로부터 케이블 ID 및 테스트 설정을 정의합니다. 그런 다음 실수 없는 테스트롸 라벨링을 위해 작업 현장에 있는 테스터 또는 Brother 프린터로 전송합니다.

테스터를 최신 상태로 유지합니다. 표준은 통지없이 변경될 수 있으며, 구식 테스트 보고서는 여러시간에 걸친 재테스트를 의미할 수 있습니다.

LinkWare는 자동으로 테스터의 최신 실행을 보장합니다.

사무실로 테스터를 다시 보내야 하는 시간과 연료의 낭비를 막아줍니다. 내장 Wi-Fi를 이용해 작업 현장에서 바로 LinkWare Live로 테스트 결과를 업로드 합니다.

그런 다음, LinkWare PC와 함께 신속한 보고서 생성을 위해 올바른 작업으로 이들을 자동 다운로드 합니다.

프로젝트 지연을 방지. 모든 테스터의 마지막 사용 위치를 추적하고 그 상태를 모니터하여, 이들이 항상 캘리브레이션되고 최신 펌웨어를 실행할 수 있게 합니다.

전체 Versiv 모델지원: DSX CableAnalyzer 시리즈, CertiFiber Pro, OptiFiber Pro 및 Fl-7000

*지원되는 국가.

성베드로 병원에 대한 LinkWare Live 테스트 결과 화면     LinkWare Live 테스트 결과의 대시보드 화면



Versiv 플랫폼은 현재 및 미래 작업에 준비되어 있습니다.

전기식 중앙 플러그 설계는 모든 하드웨어 업그레이드를 지원하라 미래 기술에 대응 가능한 설계로 ITIA 레벨 2G 및 IEC 리벨 VI 정확도 요구사항(2000MHz)을 준수합니다.


DSX CableAnalyzer 시리즈를 이용하면 케이블 테스트 및 최대 40Gigabit 이더넷의 네트워크 배포용 인증이 가능하며 기존 카테고리 5e, 6,6A, 8 또는 클래스 I/I 배선 시스템에 상관없이 DSX가 모든 산업 표준으로 테스트할 수 있습니다. 전기식 중앙 테스트 플러그 사용 시 카테고리 8/클래스 I/II, 2000MHz에 대한 현장테스트를 지원하려면 레벨V 정확도가 필요합니다. DSX는 IEC 레벨 VI과 TIA 레벨 2G 사양을 뛰어넘기 때문에 최대 주파수 범위에서 신뢰도 높은 결과를 보장합니다. 카테고리 8같이 더 성능이 우수한 배선 시스템에는 25G 및 40G 장비에 요구되는 잡음 내성을 제공할 수 있도록 더 정확한 측정이 필요합니다. 또한 복잡한 외부 크로스톡 링크 간 인증도 측정 기능을 40GBASE-T 테스트까지 가능한 각 구리선 모듈로 통합하여 간소화됩니다.


DSX는 TCL(Transverse Conversion Loss) 및 ELTCTL(Equal Level Transverse Conversion Transfer Loss)을 포함한 균형 측정을 지원하기 위한 첫 현장 테스터입니다. TCL 및 ELTCTL은 배선 표준에서 중요한 측정값입니다. 이는 노이즈 여유도를 결정할 때 도움이 되는 핵심 매개변수로 균형 유지에 필요한 최소 성능을 정의합니다. 산업 환경에서는 더 높은 수준의 전자기 간섭(EMI)에 노출되기 때문에 산업용 네트워크 소유자/운영자는 이 속성에 특히 관심이 많습니다.


File Networks의 DSX CableAnalyzer 시리즈는 레벨2G 테스트 장비에 대한 ANSI/TIA-1152-A 사양에 따라 Intertek(ETL) 검증을 받았습니다.(파일로 보고)

TLC 및 ELTCTL 그래프 보기


탁월한 속도로 수행

8초의 카테고리 6A 테스트 시간 및 인증 결과를 제출하는 가장 빠른 방법

어떤 테스트도 이렇게 많은 테스트에 대해 그렇게 빠른 속도를 제공하지 않습니다. 단지 8초 안에 카테고리 6A에 대한 구리선 인증을 완료하거나 또는 단3초 안에 두 파장으로 두 광케이블을 인증합니다.

Versiv가 프로젝트를 완료하고 시스템 승인을 받는 가장 빠른 방법이라는 것은 전 세계 배선 구축 업체들의 공개적 보증에서 더욱 확실해 집니다. 합격 또는 불합격 결과를 빠르게 얻고 개별 매개변수를 값으로 쉽게 검토하거느 특정 영역을 그래프로 심층 분석합니다.

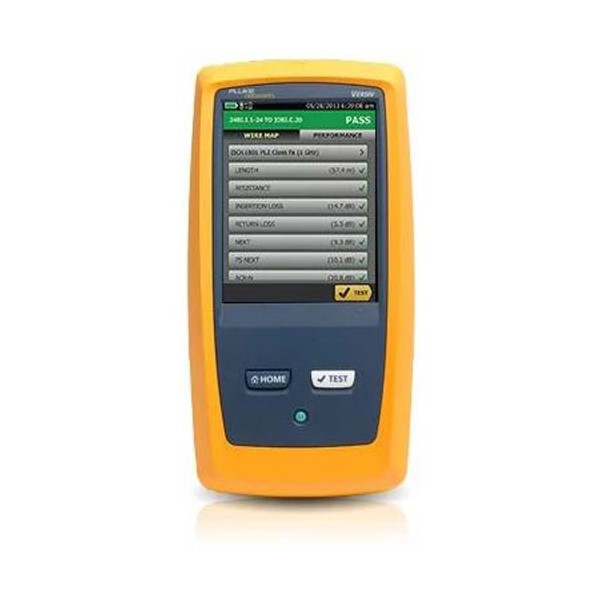

테스트 결과 패스



전문가처럼 문제 해결

크로스톡 및 차폐 장애까지의 거리를 그래픽 형태로 표시하여 문제 해결을 빠르게 합니다.

전용 진단 제품인 DSX는 버튼 하나로 테스트를 실행하고 모든 정보를 저장하여 배선 결함 수정에 필요한 시간을 단축시킵니다. 그래픽 결과 화면을 통해 케이블의 특정 링크에서 크로스톡, 반수 손실 또는 차폐 결함이 발생하는 정확한 장소를 불 수 있습니다. 이전 테스터는 최대 250MHz 까지만 진단 정확도의 주파수 제한이 있었으나 DSX CableAnalyzer 시리즈는 이러한 제한이 없습니다. 이러한 일반적인 보기를 통해 초보 기술자와 전문가가 똑같이 쉽게 해석하고 불합격된 결과를 분리하여 빠르게 조치하며 테스트 결과는 원격으로 부넉하기 위해 저장합니다.

HTDTX는 종단 끝 연결이 분명하게 문제임을 보여줍니다.


HTDTX(High Definition Time Domain Crosstalk)는 종단 끝 연결이 명확시 문제임을 보여줍니다.


간단한 진단 기능


간단한 진단 기능은 Fluke Networks 의 수십년 간의 문제해결 경험을 기초로 합니다.


차폐 연속성은 전통적으로 유효한 결함에 대해 거리가 없는 직류(DC)측정입니다. 다른 테스터들은 간단한 저항 테스트를 실행하여 차폐 연속성 여부를 검증합니다.

이러한 테스트는 때로 지상 경로를 차폐 연속성으로 혼동하고 차폐 중단을 올바르게 식별하지 못하는 등 정확 하지 못한 것으로 확인되었습니다.

다른 테스터는 차폐에 단선이 있다고 표시할 수도 있지만 재작업을 시작할 위치를 정확히 알려주지 않습니다.

DSX CableAnalyzer 시리즈는 차폐 무결성 문제가 있는 곳까지 거리를 보고해 스크린 연속성의 실제 상태를 알려주는 최초의 현장 테스터입니다. 이 테스터는 데이터 센터, 그리고 차폐된 케이블의 외부 크로스톡 성능을 유지하는 데 있어 스크린 연속성이 필수적인 카테고리8 설치에 특히 중요합니다.

와이어맵에서 결함과 단선 및 단락까지 거리를 보여줍니다


와이어맵- 결함과 단선 및 단락까지 거리를 보여줍니다.


DSX-8000 과 DSX-5000의 비교

DSX Cable Analyzer 시리즈 제품군 TP 케이블 인증기는 두개의 모듈을 기반으로 합니다: DSX-5000과 DSX-8000 의 두가지 모듈을 기반으로 합니다.

DSX-5000과 DSX-8000의 두 가지 모듈을 기반으로 합니다. DSX-5000은 트위스트 페어 Cat 5e, 6, 6A 및 클래스 FA배선 (최대 1000MHz 제한)을 인증합니다.

DSX-8000은 트위스트 페어 Cat 5e, 6, 6A, 8 및 클래스 I/II 배선 (최대 2000MHz 제한)을 인증합니다.



TP케이블 인증
 DSX-8000 CableAnalyzer™DSX-5000 CableAnalyzer™
카테고리 6A / 클래스 EA 테스트 시간8초10초
카테고리 8 / 클래스 I/II 테스트 시간15초
HDTDX/HDTDR 진단 테스트 시간≈ 3초≈ 3초
내부 메모리≈ 5,000 Cat 8 (플롯 포함)
≈ 12,000 카테고리 6A(플롯 포함)
≈ 12,000 카테고리 6A(플롯 포함)
레벨 V 정확도(1GHz)
레벨 VI/2G 정확도(2GHz)
저항 불균형 측정
쉴드 무결성 검사
TCL 측정
ELTCTL 측정
CDNEXT 측정
CMRL 측정
에일리언 XTalk 모듈 내장
채널 어댑터2GHz 범위1GHz 범위
영구 링크 어댑터2GHz 범위1GHz 범위
선택사항인 액세서리
패치 코드 어댑터카테고리 5e, 6 및 6A 패치 코드카테고리 5e, 6 및 6A 패치 코드
Coax 어댑터
M12 어댑터
TERA 어댑터
GG45 어댑터



MPTL 인증

이러한 유형의 장치, 특히 면판의 설치가 비현실적인 천장 공간에 있는 장치를 연결할 때 전형적인 4-커넥터 채널이 사용되지 않는 경우가 있을 수 있습니다.

대신, 통신실에 단지 한개의 패치 코드만 있고 영구 링크는 다른 한쪽 끝에 플러그로 종단되어 있어서 근본적으로 장비 코드가 필요없이 장치에 직접 삽입할 수 있습니다.

이로서 현재 모듈식 플러그 종단 링크(MPTL)로 알려진 제품이 탄생했습니다.

DSX CableAnalyzer 는 한쪽에 패치코드 어댑터를, 그리고 반대쪽 끝에 영구 링크를 사용함으로써 MPTL을 인증할 수 있습니다.(아래 이미지 참조)



패치 코드 어댑터는 카테고리 5e, 6 및 6A 성능 레벨을 지원하며 모든 DSX CableAnalyzer 모델에 사용할 수 있습니다. MPTL 테스트 한계치를 사용하려면 최신 버전의 Versiv/DSX 펌웨어가 필요합니다.


산업용 이더넷 지원

케이블이 국제 표준에 부합되는지 검증합니다.

DSX2-5-IE-K1은 단일 페어에서 Cat 6A까지 구리 배선을 위한 종합 테스트를 제공하며, RJ-45, M12-D, M12-X 용 어댑터를 포함합니다. 30개 이상의 배선 제조업체들이 승인.

더 빠른 가동 개시: 기계 건조 시, 커미셔닝 시 및 변경 후에 케이블 성능을 확인합니다.

가동 중단 시간 예방: 한계에 가까운 케이블이 진동, 습기, 잡음 및 온도에 취약한지 알아보십시오.

속도 문제 해결: 바이패스 케이블을 설치하면서 낭비하는 시간을 피하십시오. 케이블 결함의정확한 유형과 위치를 파악하십시오. 아니면, 케이블이 괜찮다는 것을 입증하십시오.

이더넷/IP, PROFINET, ModBus TCP 및 기타 프로토콜용 배선 지원   RJ45 및 M12 커넥터 지원


M12 및 ix Industrial 커넥터 지원

DSX 시리즈는 다음과 같은 산업용 커넥터를 위한 어댑터를 제공합니다.

M12D 코드 (2쌍)

M12X 코드 (4쌍) - Panduit 승인

Ix Industrial-HARTING 및 HIROSE 테스트 어댑터




















































































































































































· 제품 사양

케이블 유형

차폐형 및 비차폐형 페어 LAN 배선

TIA 카테고리 3, 4, 5, 5e, 6, 6A, 8: 100Ω ISO/IEC 클래스 C, D, E, EA, F, FA 및 I/II: 100Ω 및 120Ω





표준 링크 인터페이스 어댑터

영구 링크 어댑터

플러그 유형: 차폐형 RJ45
옵션 플러그 유형: Tera







채널 어댑터

잭 유형: 차폐형 RJ45
옵션 잭 유형: 테라, GG45




테스트 표준

TIA

TIA 카테고리 3, 4, 5, 5e, 6, 6A, 8 (ANSI/TIA-568.2-D에 따름)


ISO/IEC

ISO/IEC에 따른 Class C 및 D, E, EA, F, FA 및 I/II 인증





최대 주파수

DSX-8000: 2000MHz,
DSX-5000: 1000MHz




일반 사양

Autotest의 속도

DSX-8000: 범주 5E 또는 6/Class D 또는 E의 완전 양방향 자동 테스트: 7초. 카테고리 6A/Class EA의 전체 양방향 AutoTest: 8초. 카테고리 8의 전체 양방향 AutoTest: 16초

DSX-5000: 범주 5E 또는 6/Class D 또는 E의 완전 양방향 자동 테스트: 9초. 카테고리 6A/Class EA의 전체 양방향 AutoTest: 10초









지원되는 테스트 매개변수(선정한 테스트 표준에 따라 테스트의 매개변수 및 테스트의 주파수 범위가 결정됩니다)

와이어 맵, 길이, 전파 지연, 지연 스큐, DC 루프 저항, 쌍 대 쌍 저항 불균형, 쌍 저항 불균형, 삽입 손실 (감쇠), 반환 손실 (RL), 공통 모드 반환 손실 (CMRL), 가까운 끝 크로스톡 (NEXT), 먼 끝 크로스톡 ( FEXT), 감쇠-크로스톡 비율(ACR-N), ACR-F (ELFEXT), 파워 섬 ACR-F (ELFEXT), 파워 섬 NEXT, 파워 섬 ACR-N, 파워 섬 에일리언 NEXT (PS ANEXT), 파워 섬 에일리언 감쇠 NEXT 먼 끝 (PS AACR-F), 차동 모드에 대한 공통 모드 NEXT (CDNEXT), 횡전환 손실 (TCL), 동등한 수준의 횡방향 변환 전송 손실 (ELTCTL)











입력 보호

지속적인 텔레커뮤니케이션 전압과 100 mA 과전류. 불규칙적인 ISDN 과전압은 손상을 초래하지 않음




디스플레이

5.7인치 LCD 투과형 정전식 터치스크린 디스플레이



케이스

충격 흡수 오버몰드를 가진 내충격 플라스틱



크기

DSX 모듈 및 배터리가 장착된 주 Versiv 장치: 2.625in x 5.25in x 11.0in (6.67cm x 13.33cm x 27.94cm)




무게

DSX 모듈 및 배터리가 장착된 주 Versiv 장치: 3파운드, 5온스(1.28kg)



주 장치 및 리모트:

리튬 이온 배터리 팩, 7.2 V



전형적인 배터리 수명:

8시간



충전 시간*

테스터 꺼짐: 10 %에서 90 %까지 용량 충전에 4시간.



지원되는 언어

영어, 프랑스어, 독일어, 이탈리아어, 일본어, 포르투갈어, 스페인어, 중국어(간체), 한국어, 러시아어, 중국어(번체), 체코슬로바키아어, 폴란드어, 스웨덴어, 헝가리어





캘리브레이션

서비스 센터 캘리브레이션 기간은 1년 입니다


통합 Wi-Fi

IEEE 802.11 a/b/g/n, 듀얼 밴드(2.4GHz 및 5GHz) 준수




환경 사양

작동 온도

32°F ~ 113°F (0°C ~ 45°C)


보관 온도

-14°F ~ +140°F (-10°C ~ +60°C)


작동 상대 습도

0% ~ 90%, 32°F ~ 95°F (0°C ~ 35°C)
0% ~ 70%, 95°F ~ 113°F (35°C ~ 45°C)



진동

무작위, 2g, 5Hz-500Hz


충격

1m 낙하 테스트, 모듈과 어댑터 부착 및 미부착


안전

CSA 22.2 No. 61010, IEC 61010-1 제3



작동 고도

13,123 ft (4,000 m)
AC 어댑터 포함 10,500m(3,200ft)



EMC

EN 61326-1




성능 사양 **

DSX-8000

카테고리 8 테스트 모드(또는 하부 링크 카테고리)
클래스 I/II 테스트 모드




DSX-5000

카테고리 6A/Class EA 테스트 모드(또는 하위 링크 카테고리)
클래스 FA 테스트 모드




트위스트 페어 배선의 길이1

범위

800m(2600ft)


해상도

0.1 m 또는 1 ft


정확도

± (0.3 m + 2 %); 0 m ~ 150 m
± (0.3 m + 4 %); 150 m ~ 800 m




전파 지연

범위

4000 ns


해상도

1 ns


정확도

± (2 ns + 2 %); 0 ns ~ 750 ns
± (2 ns + 4 %); 750 ns ~ 4000 ns




지연 스큐

범위

0 ns - 100 ns


해상도

1 ns


정확도

± 10 ns



DC 루프 저항 테스트

범위

0 Ω ~ 540 Ω


해상도

0.1 Ω


정확도

± (1 Ω + 1 %)


오버로드 복구 시간

과전압 후에 정격 정확도까지 10 분 미만. 반복된 또는 장기간의 과전압 후에 레퍼런싱은 필수입니다.
















































































DSX-5000

카테고리 6A/Class EA 테스트 모드(또는 하위 링크 카테고리)
클래스 FA 테스트 모드







· 제품 구성

 모델

 설명

 DSX2-5000


 DSX 케이블 분석기 Cat6A 까지 테스트 가능:


1 Versiv 메인프레임 및 리모트, (2) DSX-5000 CableAnalyzer 모듈, CAT 6A/클래스 EA 영구 링크 어댑터 세트, CAT 6A/클래스 EA 채널 어댑터 세트, (2) 헤드셋, (2) 핸드스트랩, (2) 어깨 끈, 휴대용 케이스, USB 인터페이스 케이블, Versiv 오픈 소스 소프트웨어 CD, (2) AC 충전기, (2) 범용 커플러, 내장 Wi-Fi, 캘리브레이션 내역서 및 시작 가이드.

 DSX2-5000QI


 DSX2-5000 + CFP-Q-ADD + FI-1000(광단면 현미경):


1 Versiv 메인프레임 및 리모트, (2) DSX-5000 CableAnalyzer 모듈, (2) CertiFiber Quad OLTS 모듈, CAT 6A/클래스 EA 영구 링크 어댑터 세트, CAT 6A/클래스 EA 채널 어댑터 세트, (2) 헤드셋, (2) 핸드스트랩, (2) 어깨 끈, 휴대용 케이스, USB 인터페이스 케이블, Versiv 오픈 소스 소프트웨어 CD, (2) AC 충전기, (2) 범용 커플러, USB 비디오 검사 프로브 (4팁 포함), (2) Quick Clean 클리너 (1.25/2.50mm), (2) LC/LC Simplex 어댑터, SC/LC EF-준수 MM TRC 키트 50µm, SC/LC SM TRC 키트, TRC 휴대용 케이스, 내장 Wi-Fi, 캘리브레이션 내역서 및 시작 가이드.

 DSX2-5-IE-K1


 DSX 산업용 케이블 분석기 (M12-D, M12-X 어뎁터 포함):


DSX2-5-IE-K1, 1 Versiv 본체 및 리모트 (2) DSX-5000 TP케이블 CableAnalyzer 모듈, Cat 6A/클래스 EA 채널 어댑터 세트, M12X 어댑터 세트, M12D 어댑터 세트, 참조 모듈, (2) 헤드셋, (2) 핸드 스트랩, (2) 숄더 스트랩, 휴대용 케이스, USB 인터페이스 케이블, (2) AC 충전기, 통합 Wi-Fi, 캘리브레이션 명세서 및 시작 안내서. 영구 링크 어댑터가 포함되지 않으므로 참조 모듈을 사용해서 set-ref를 설정합니다.

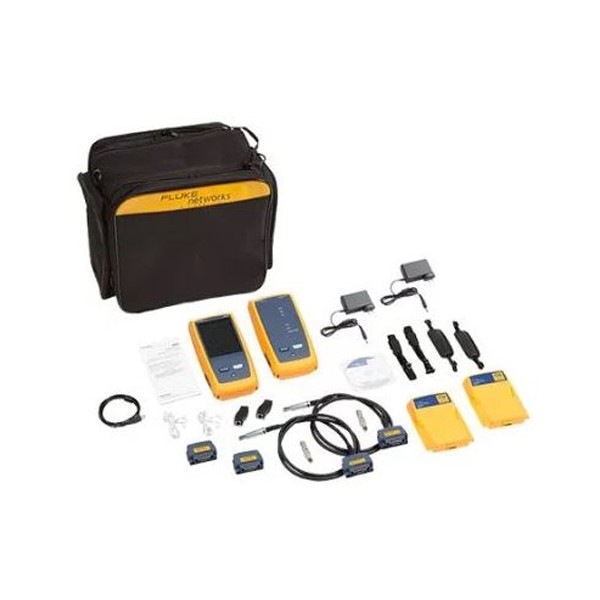

 DSX2-8000


 DSX 케이블 분석기 Cat8 까지 테스트 가능 5000과 비교해 테스트 속도 2초 빠름:


1 Versiv 메인프레임 및 리모트, (2) DSX-8000 CableAnalyzer 모듈, Cat 8/클래스 I 영구 링크 어댑터 세트, Cat 8/클래스 I 채널 어댑터 세트, (2) 헤드셋, (2) 핸드스트랩, (2) 어깨 스트랩, 휴대용 케이스, USB 인터페이스 케이블, Versiv 오픈 소스 소프트웨어 CD, (2) AC 충전기, (2) 범용 커플러, (2) AxTalk 터미네이터, 내장 Wi-Fi, 캘리브레이션 내역서 및 시작 가이드.

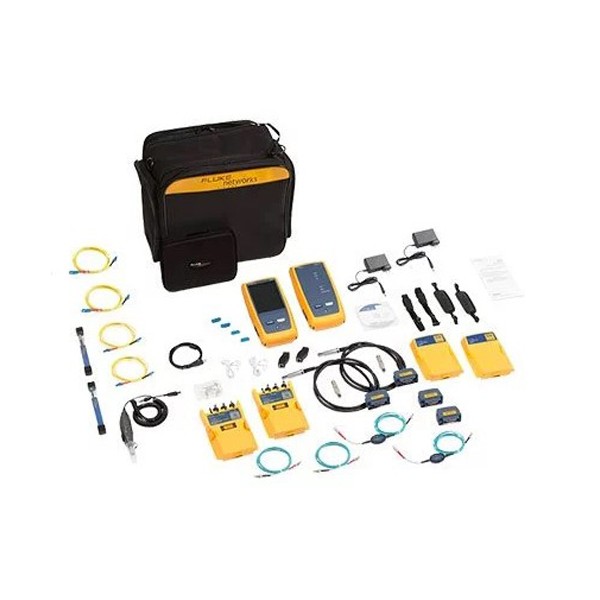

 DSX2-8000QI


 DSX2-8000 + CFP-Q-ADD + FI-1000-KIT(광단면 현미경):


1 Versiv 메인프레임 및 리모트, (2) DSX-8000 CableAnalyzer 모듈, (2) CertiFiber Quad OLTS 모듈, Cat 8/클래스 I 영구 링크 어댑터 세트, Cat 8/클래스 I 채널 어댑터 세트, (2) 헤드셋, (2) 핸드스트랩, (2) 어깨 스트랩, 휴대 케이스, USB 인터페이스 케이블, Versiv 오픈 소스 소프트웨어 CD, (2) AC 충전기, (2) 범용 커플러, (2) AxTalk 터미네이터, 4팁 USB 비디오 검사 프로브, (2) Quick Clean 클리너(1.25/2.50mm), (2) LC/LC Simplex 어댑터, SC/LC EF-준수 MM TRC 키트 50µm, SC/LC SM TRC 키트, TRC 휴대용 케이스, 내장 Wi-Fi, 캘리브레이션 내역서 및 시작 가이드.
