Digi XBee3-Pro ZB, TH 타입

Digi XBee3-Pro ZB, TH 타입

MODEL
2.4GHz 지그비3.0 고출력 무선 모듈
브랜드
DIGI

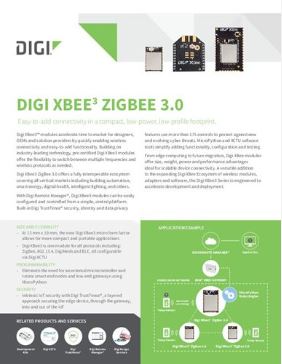

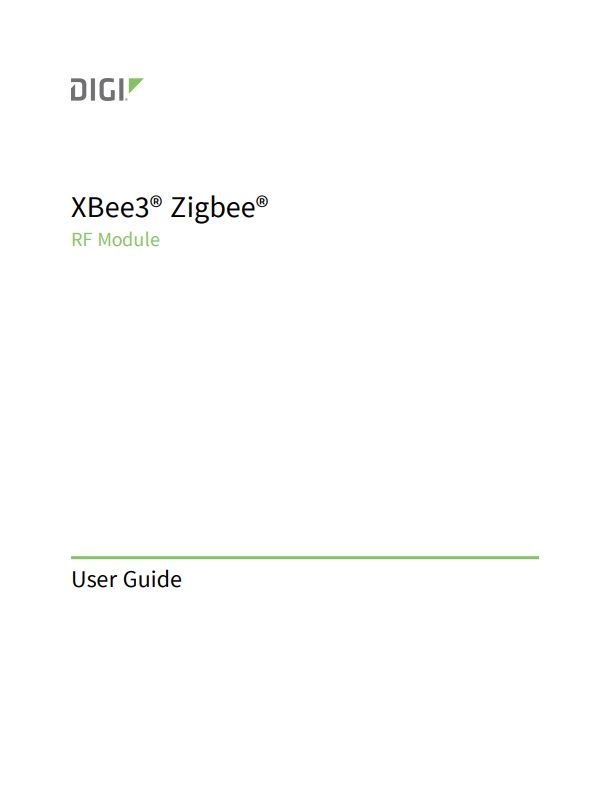

제품 자료
제품문의 구매하기

핀으로 꽂는 스루홀⁣ 고출력 Zigbee 3.0

Digi XBee 3 PRO Zigbee 3.0 TH 무선 모듈⁣ 프로토콜 : Zigbee 3.0⁣ 칩셋 : Silicon Labs EFR32MG SoC⁣ 주파수 대역·채널 : ISM 2.4 GHz, 16채널

견적 받기

Digi 한국 독점 공급 파트너

Digi XBee 3 PRO Zigbee 3.0 TH 모듈은 +19 dBm 송신 출력과 실외 가시거리 최대 3200 m를 갖춘 스루홀(TH) 형태의 고출력 Zigbee 3.0 무선 모듈(XBee 3 PRO Zigbee 3.0 RF Module)입니다. 실외 가시거리 최대 3200 m, 실내·도심 최대 90 m 범위에서 Zigbee 3.0 메시를 구성합니다. (주)테솔이 국내에 공식 공급합니다.

스루홀(TH) 형태의 XBee 3 PRO Zigbee 3.0 TH 모듈은 2.438 × 2.761 cm 크기이고, 핀을 기판이나 개발 보드에 꽂아 장착합니다. 장착한 모듈을 다시 뽑아 바꿀 수 있는 구조입니다. 국내 사용 가능 여부는 문의해 주세요.

+19 dBm

PRO 송신 출력

3200 m

실외 가시거리 최대

90 m

실내·도심 최대

2.438 × 2.761 cm

스루홀(TH) 크기

기능

XBee 3 PRO Zigbee 3.0 TH의⁣ 기능과 프로토콜 특성

항목내용
송신 출력+19 dBm 고출력으로 노드 간격을 넓게 잡는 배치에 맞습니다.
프로토콜Zigbee 3.0 메시 네트워크의 라우터와 단말 노드로 사용합니다.

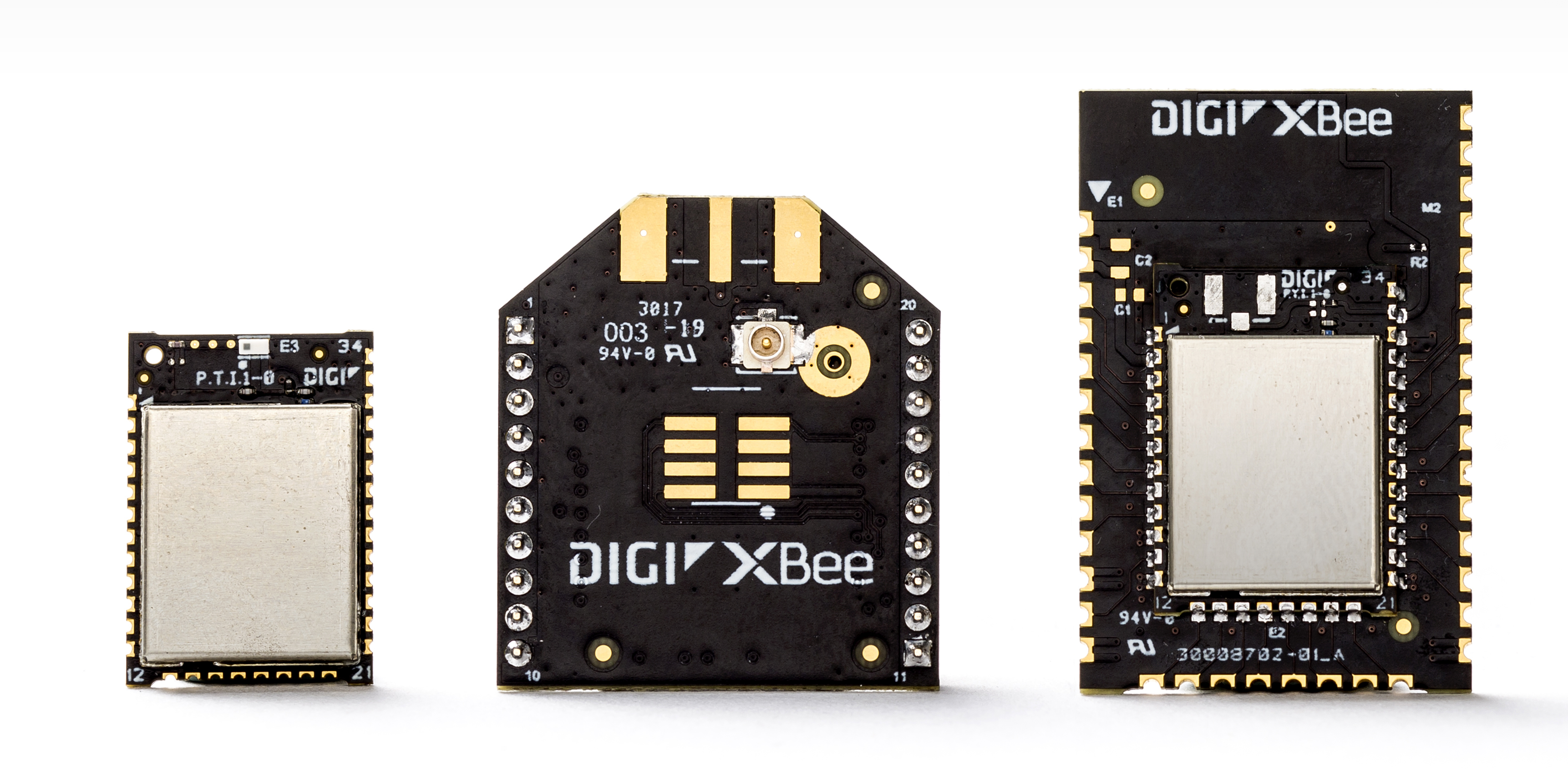

DIGI 2.4GHz 지그비3.0 고출력 무선 모듈 - 크기와 형태가 다른 무선 모듈 3종의 외형
크기와 형태가 다른 무선 모듈 3종의 외형

안테나 옵션

XBee 3 PRO Zigbee 3.0 TH⁣ 안테나 옵션과 파트 넘버

XBee 3 PRO Zigbee 3.0 TH 모듈은 같은 형태 안에서 안테나 방식이 다른 파트 넘버로 나뉩니다. 주문할 때 안테나 형태를 선택합니다.

파트 넘버안테나형태·크기

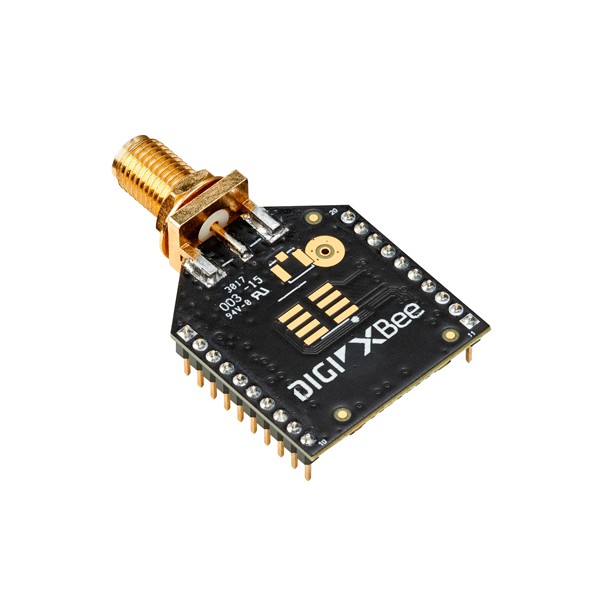

XB3-24Z8STRPSMA 커넥터스루홀(TH) · 2.438 × 2.761 cm

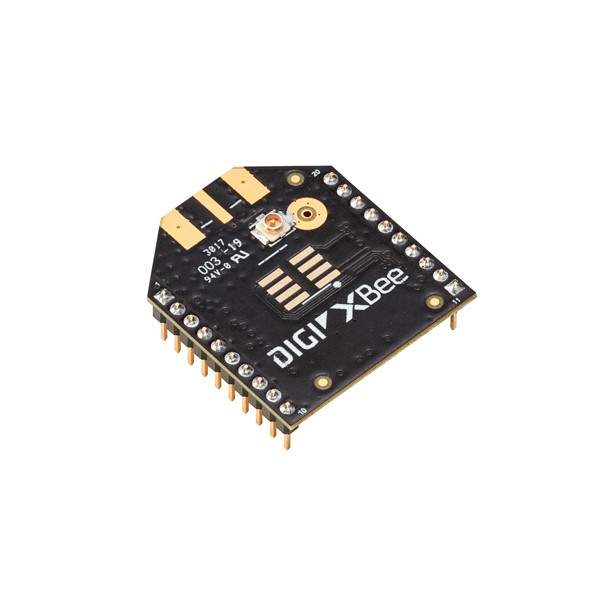

XB3-24Z8UTU.FL 커넥터스루홀(TH) · 2.438 × 2.761 cm

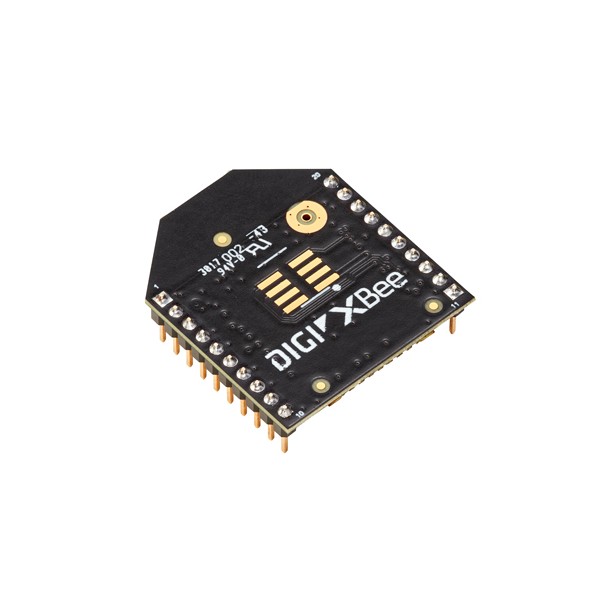

XB3-24Z8PTPCB 안테나스루홀(TH) · 2.438 × 2.761 cm

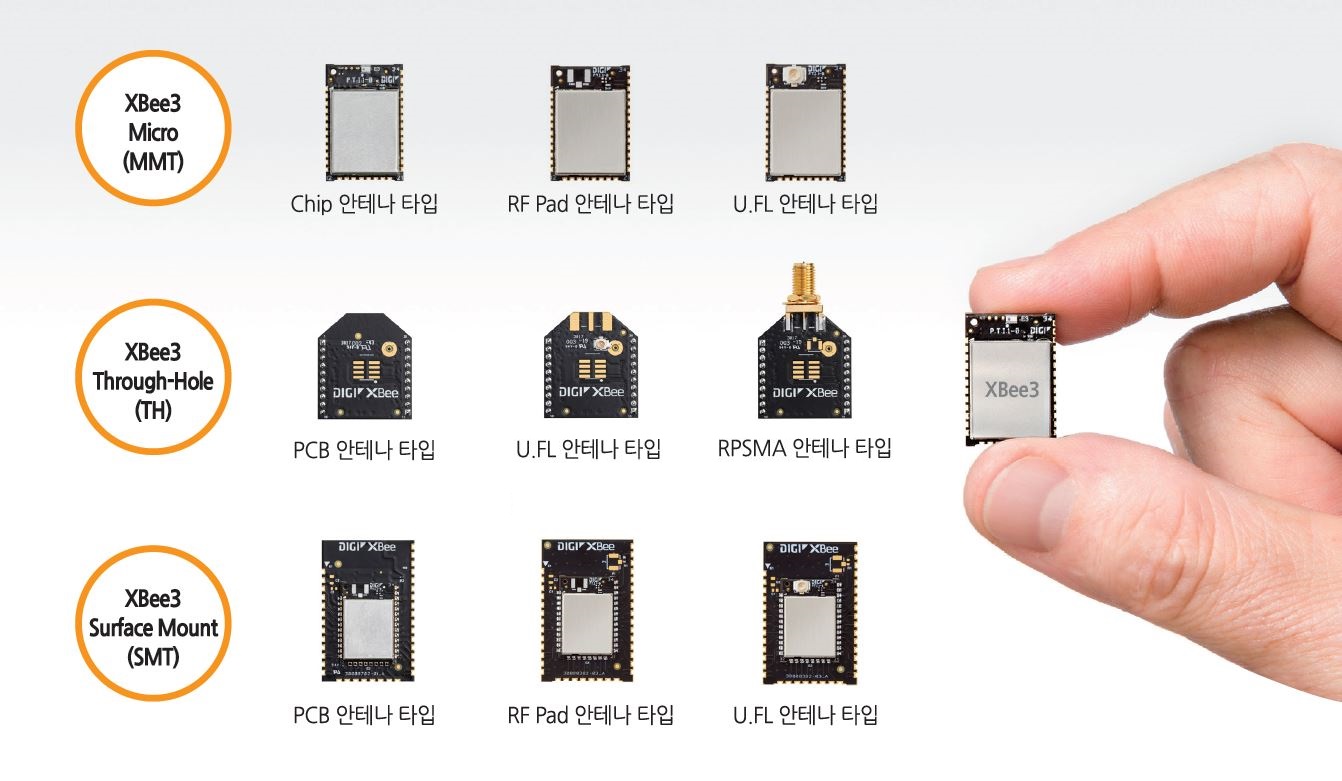

DIGI 2.4GHz 지그비3.0 고출력 무선 모듈 - 안테나 타입별 무선 모듈 종류와 손에 쥔 크기 비교
안테나 타입별 무선 모듈 종류와 손에 쥔 크기 비교

사양

XBee 3 PRO Zigbee 3.0 TH 사양

항목내용
프로토콜Zigbee 3.0
칩셋Silicon Labs EFR32MG SoC
주파수 대역·채널ISM 2.4 GHz, 16채널
데이터 속도RF 250 kbps, 시리얼 최대 1 Mbps
송신 출력+19 dBm
수신 감도-103 dBm(1 % PER, 일반 모드)
통신 거리실내·도심 최대 90 m, 실외 가시거리 최대 3200 m
공급 전압2.1–3.6 V
시리얼 인터페이스UART, SPI, I2C
입출력디지털 I/O 15개, 10비트 ADC 4채널
메모리플래시 1 MB, RAM 128 KB
암호화128/256비트 AES
동작 온도-40 ~ 85 °C
구성 방법API, AT 명령(로컬 또는 OTA)
인증FCC, IC
크기2.438 × 2.761 cm
안테나주문할 때 선택(위 안테나 옵션 표 참조)

활용 분야

TH 형태 모듈의⁣ 활용 분야

  • 건물 사이 연결 — 구내 건물 간 센서 데이터를 중계 없이 전달합니다.
  • 넓은 야외 현장 — 노드 간격이 먼 설비를 Zigbee 3.0 메시로 연결합니다.
Digi XBee3-Pro ZB, TH 타입 제품 사진

같은 계열

XBee 3 PRO Zigbee 3.0 TH와⁣ 같은 계열 모델

  • XBee 3 PRO Zigbee 3.0 SMT — 표면 실장 형태(2.199 × 3.4 × 0.305 cm)로 RF 패드·U.FL·PCB 안테나 파트가 있습니다
  • XBee 3 PRO Zigbee 3.0 Micro — 13 × 19 × 2 mm 마이크로 형태로 RF 패드·U.FL·칩 안테나 파트가 있습니다
