Digi XBee RR ZB, TH 타입

Digi XBee RR ZB, TH 타입

MODEL
2.4GHz 지그비 무선 모듈
브랜드
DIGI

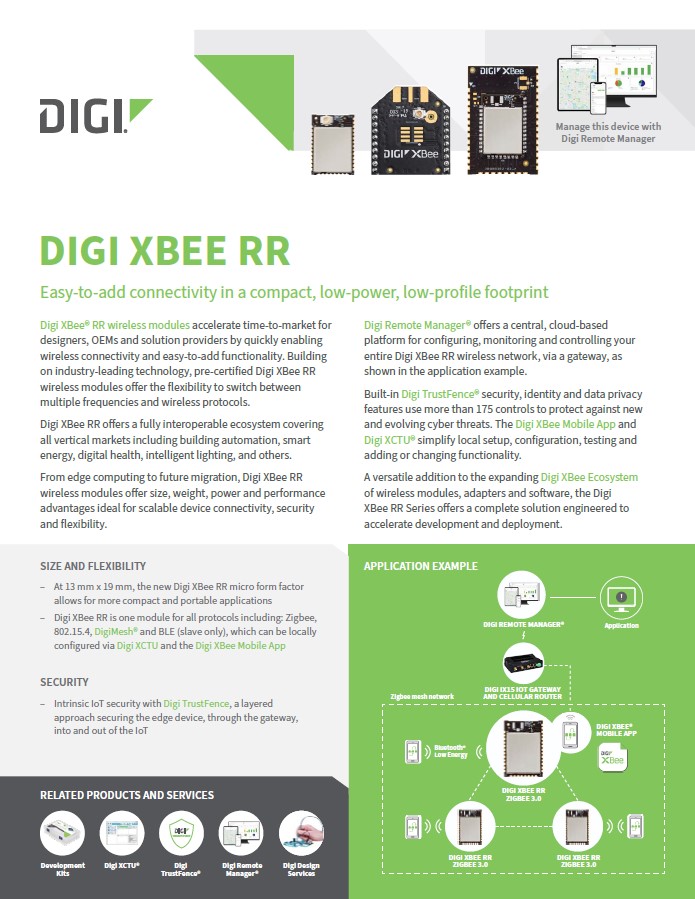

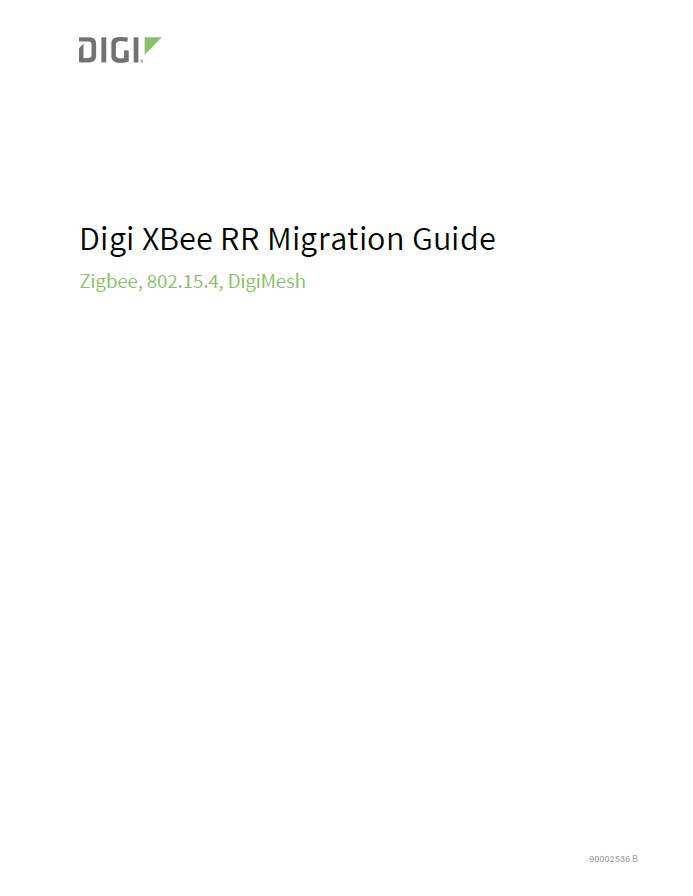

제품 자료
제품문의 구매하기

핀으로 꽂는 스루홀⁣ RR Zigbee 3.0 모듈

Digi XBee RR Zigbee 3.0 TH 무선 모듈⁣ 프로토콜 : Zigbee 3.0⁣ 칩셋 : Silicon Labs EFR32MG SoC⁣ 주파수 대역·채널 : ISM 2.4 GHz, 16채널

견적 받기

Digi 한국 독점 공급 파트너

Digi XBee RR Zigbee 3.0 TH 모듈은 1.71–3.8 V 전원 범위와 -103 dBm 수신 감도를 갖춘 스루홀(TH) 형태의 저전압 Zigbee 3.0 무선 모듈(XBee RR Zigbee 3.0 RF Module)입니다. +8 dBm 출력으로 실외 가시거리 최대 1200 m를 지원하고, 슬립 전류는 25 °C에서 8 µA입니다. (주)테솔이 국내에 공식 공급합니다.

핀 방식의 스루홀(TH) 형태이며 크기는 2.438 × 2.761 cm입니다. XBee RR Zigbee 3.0 TH 모듈은 소켓에 꽂는 구조여서 모듈만 따로 교체할 수 있습니다. 국내 사용 가능 여부는 문의해 주세요.

1.71–3.8 V

공급 전압

8 µA

슬립 전류(25 °C)

32 mA

송신 전류(+8 dBm)

2.438 × 2.761 cm

스루홀(TH) 크기

기능

XBee RR Zigbee 3.0 TH의⁣ 기능과 프로토콜 특성

항목내용
전원 범위1.71–3.8 V에서 동작해 저전압 배터리 설계까지 전원 조건을 넓게 잡습니다.
프로토콜Zigbee 3.0 표준 프로토콜을 지원합니다.

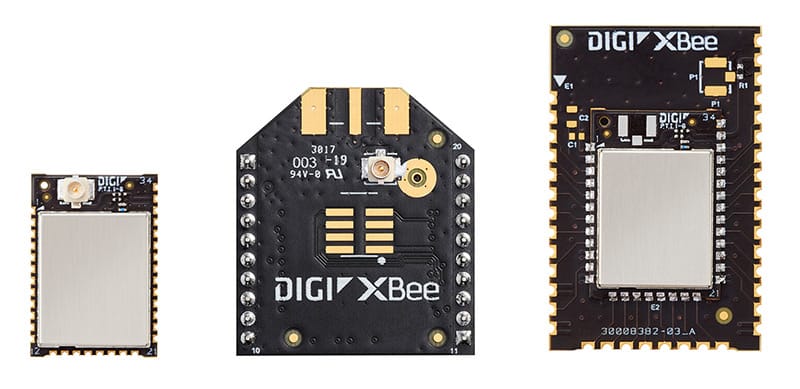

DIGI 2.4GHz 지그비 무선 모듈 - 세 가지 형태의 XBee 무선 모듈 외형
세 가지 형태의 XBee 무선 모듈 외형

안테나 옵션

XBee RR Zigbee 3.0 TH⁣ 안테나 옵션과 파트 넘버

XBee RR Zigbee 3.0 TH 모듈은 같은 형태 안에서 안테나 방식이 다른 파트 넘버로 나뉩니다. 주문할 때 안테나 형태를 선택합니다.

파트 넘버안테나형태·크기

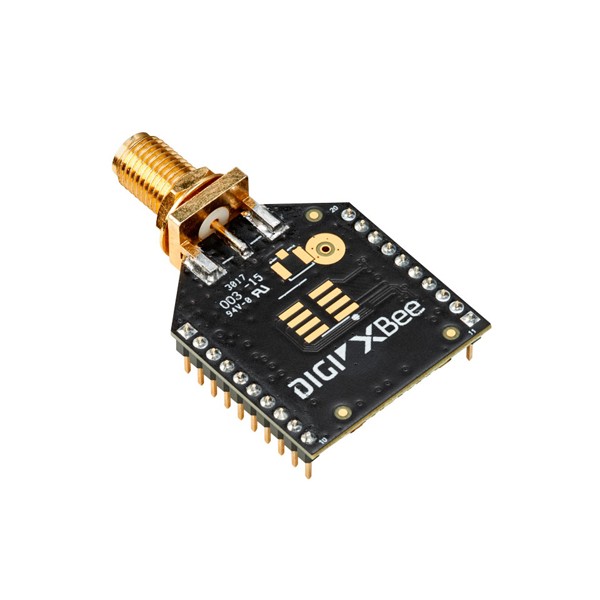

XBRR-24Z8ST-JSMA 커넥터스루홀(TH) · 2.438 × 2.761 cm

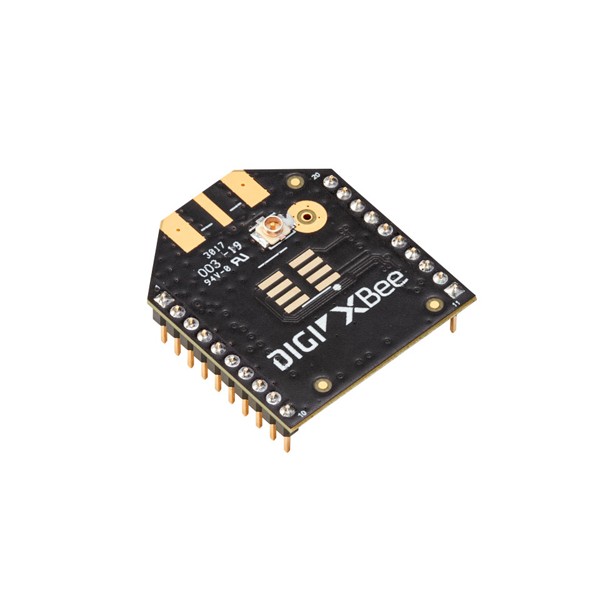

XBRR-24Z8UT-JU.FL 커넥터스루홀(TH) · 2.438 × 2.761 cm

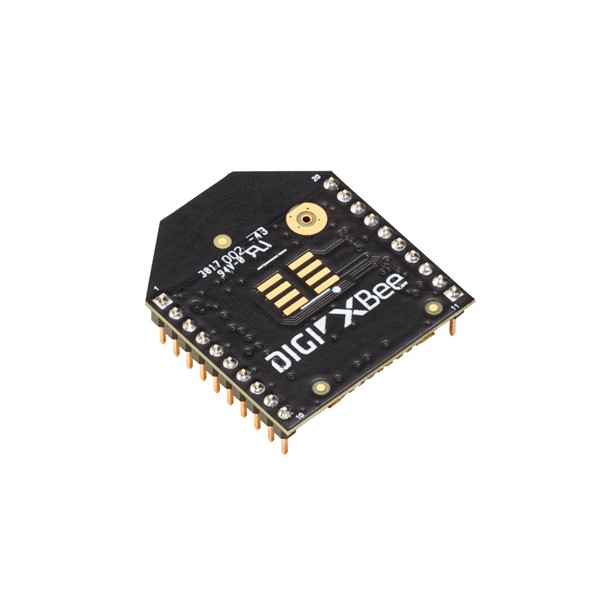

XBRR-24Z8PT-JPCB 안테나스루홀(TH) · 2.438 × 2.761 cm

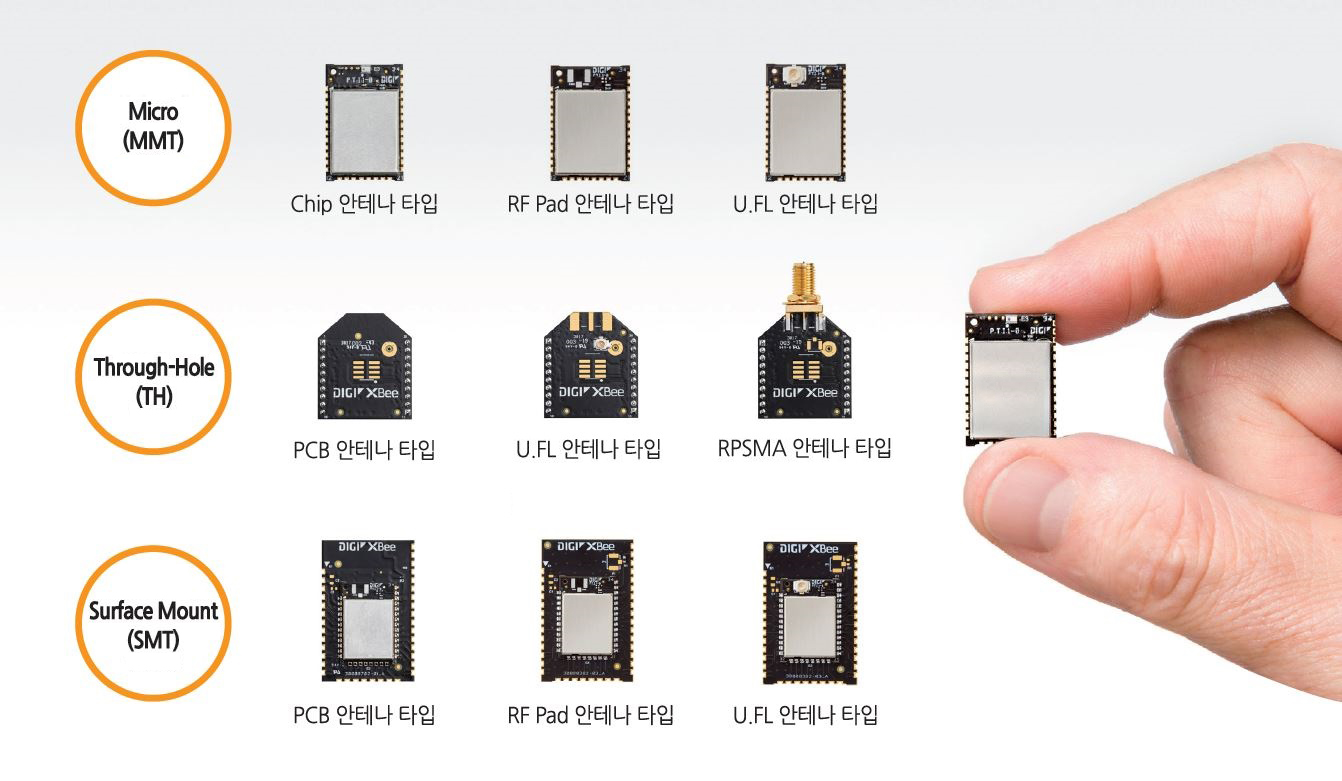

DIGI 2.4GHz 지그비 무선 모듈 - 모듈 장착 형태별 안테나 타입과 손에 쥔 모듈 크기
모듈 장착 형태별 안테나 타입과 손에 쥔 모듈 크기

사양

XBee RR Zigbee 3.0 TH 사양

항목내용
프로토콜Zigbee 3.0
칩셋Silicon Labs EFR32MG SoC
주파수 대역·채널ISM 2.4 GHz, 16채널
데이터 속도RF 250 kbps, 시리얼 최대 1 Mbps
송신 출력+8 dBm(6.3 mW), 채널 26은 최대 +3 dBm
수신 감도-103 dBm(1 % PER, 일반 모드)
통신 거리실내·도심 최대 60 m, 실외 가시거리 최대 1200 m
공급 전압1.71–3.8 V
소비 전류송신 32 mA(3.3 V, +8 dBm), 수신 14 mA, 슬립 8 µA(25 °C)
시리얼 인터페이스UART, SPI
입출력디지털 I/O 13개, 10비트 ADC 4채널
메모리플래시 1 MB, RAM 96 kB
암호화128/256비트 AES
동작 온도-40 ~ 85 °C
구성 방법API, AT 명령(로컬 또는 OTA)
인증FCC, IC, ETSI
크기2.438 × 2.761 cm
블루투스BLE 4.2 슬레이브 전용
안테나주문할 때 선택(위 안테나 옵션 표 참조)

활용 분야

TH 형태 모듈의⁣ 활용 분야

  • 저전압 배터리 노드 — 1.71 V부터 동작하는 전원 범위를 활용합니다.

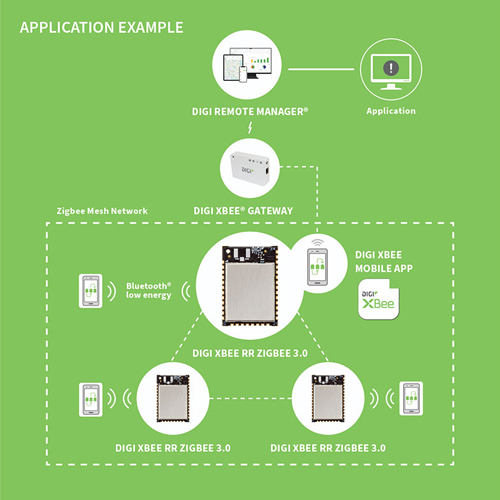

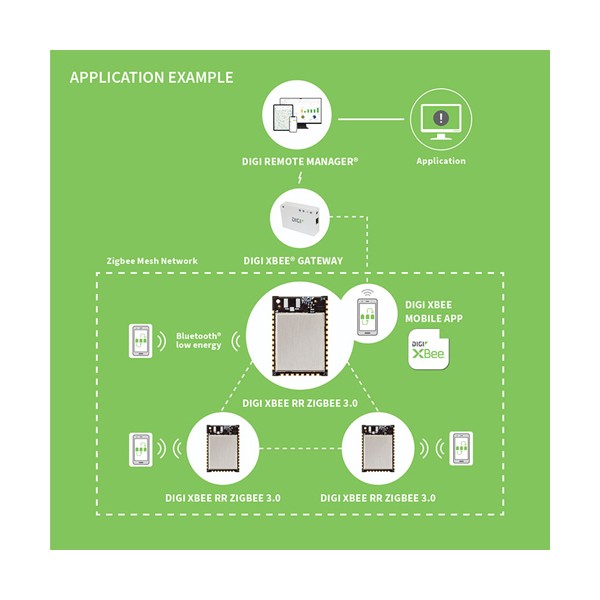

  • 빌딩 자동화와 스마트 에너지 — Zigbee 3.0 메시에 센서와 미터 노드를 편입합니다.
Digi XBee RR ZB, TH 타입 제품 사진

같은 계열

XBee RR Zigbee 3.0 TH와⁣ 같은 계열 모델

  • XBee RR Zigbee 3.0 SMT — 표면 실장 형태(2.199 × 3.4 × 0.305 cm)로 U.FL·PCB 안테나 파트가 있습니다
  • XBee RR Zigbee 3.0 Micro — 13 × 19 × 2 mm 마이크로 형태로 RF 패드·U.FL·칩 안테나 파트가 있습니다
Digi XBee RR ZB, TH 타입 제품 사진

관련 제품

XBee RR Zigbee 3.0 · TH 형태⁣ 관련 XBee 모듈
