FLUKE RSE30/60 열화상카메라 요약정보 및 구매

MODEL : RSE30/RSE30H/RSE60/RSE60H

브랜드 FLUKE
판매가격 전화문의 (031-713-5988)
포인트 0점
배송정보 유료(주문시 결제)
점포택배 / 평균 7일 이내 도착(토,일,공휴일 제외)

상품 재고 보유중입니다.

제품 정보

제품개요

Fluke의 새로운 설치형 열화상 카메라인 Fluke RSE30/60은 높은 화질을 유지할 뿐만 아니라 SmartView IR PC 소프트웨어와 SDK를 사용할 수 있어 사용자가 원하는 테스트 상태로 조정할 수 있습니다.

최대 2000 °C 온도 측정 범위 다양한 어플리케이션 지원

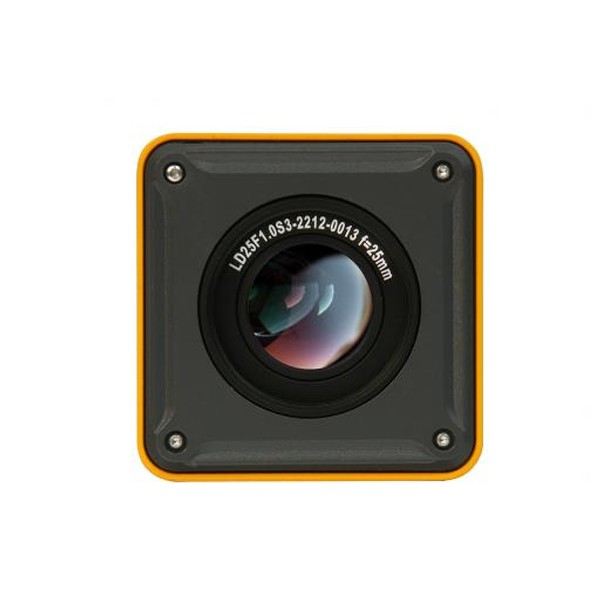

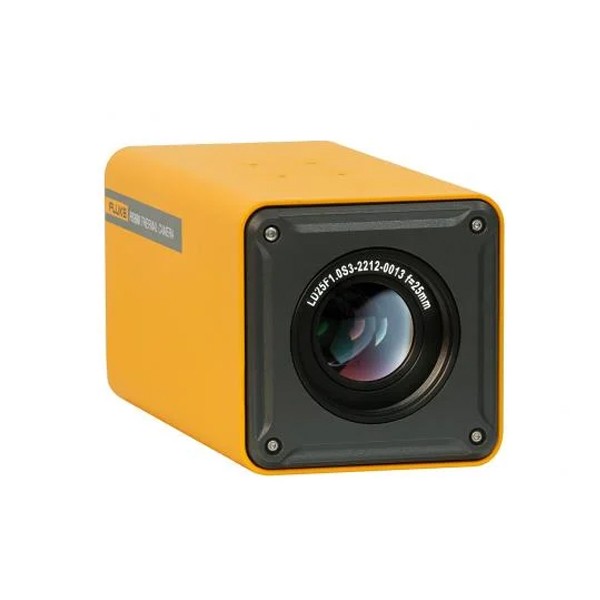

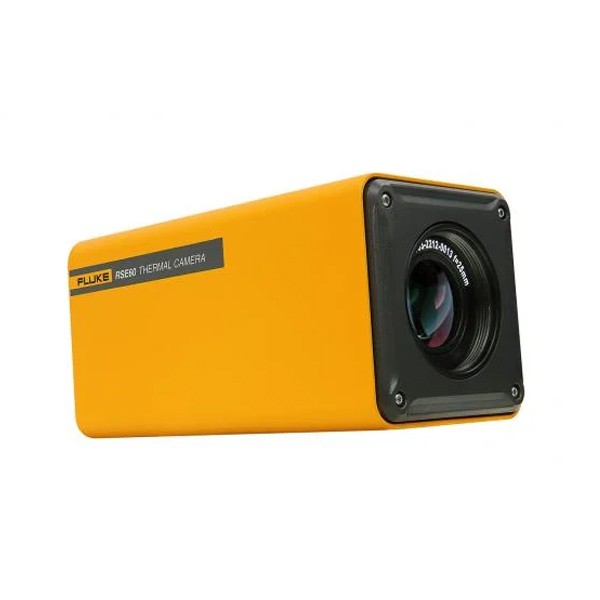

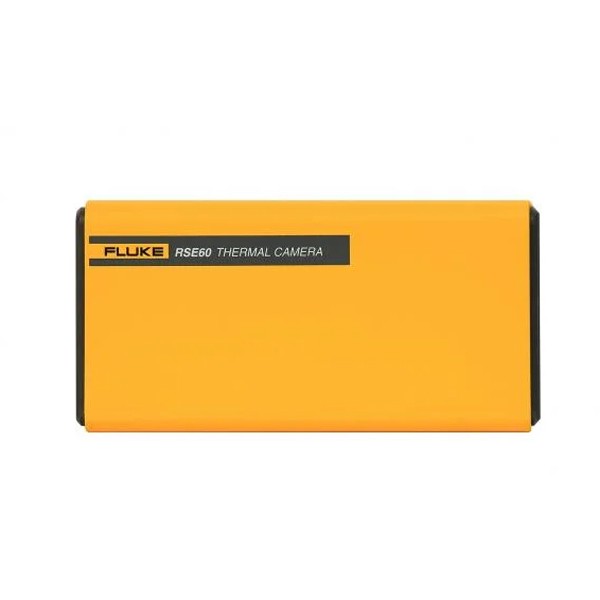

설치형 열화상 카메라 Fluke RSE30/60




주요 기능

·       640 x 480 (RSE60) / 384 x 288 (RSE30) 해상도로 물체의 윤곽을 선명하게 확인

·       자동 초점 시스템으로, 테스트 대상을 고정하여 조정하는데 시간과 노력을 들일 필요 없음

·       30 Hz 프레임 속도, 1.8 Mb 대역폭 비디오 출력, 매끄러운 측정 디테일을 놓치지 않는 성능

·       -20 °C ~ 2000 °C (RSE30H/60H) 최대 온도 측정 범위로 다양한 어플리케이션 지원

·       사용자가 정의할 있는 측정 포인트(5), 라인(10) 영역(10) 통해 다중 포인트 테스트 요구 사항 충족

·       테스트 결과 비교를 위한 아이언보우, 흑백 레인보우 등의 10가지 색상 팔레트

·       R&D, 품질 검사 모니터링에 적합한 표준, 광각 망원 렌즈 호환 가능

·       산업용 비전 테스트 기능을 만족시키는 SDK 결합된 SmartView IR PC 소프트웨어



제품개요

Fluke의 새로운 설치형 열화상 카메라인 Fluke RSE30/60은 높은 화질을 유지할 뿐만 아니라 SmartView IR PC 소프트웨어와 SDK를 사용할 수 있어 사용자가 원하는 테스트 상태로 조정할 수 있습니다.

최대 2000 °C 온도 측정 범위 다양한 어플리케이션 지원

설치형 열화상 카메라 Fluke RSE30/60




주요 기능

·       640 x 480 (RSE60) / 384 x 288 (RSE30) 해상도로 물체의 윤곽을 선명하게 확인

·       자동 초점 시스템으로테스트 대상을 고정하여 조정하는데 시간과 노력을 들일 필요 없음

·       30 Hz 프레임 속도, 1.8 Mb 대역폭 비디오 출력매끄러운 측정  디테일을 놓치지 않는 성능

·       -20 °C ~ 2000 °C (RSE30H/60H) 최대 온도 측정 범위로 다양한 어플리케이션 지원

·       사용자가 정의할  있는 측정 포인트(5), 라인(10 영역(10) 통해 다중 포인트 테스트 요구 사항 충족

·       테스트 결과 비교를 위한 아이언보우흑백  레인보우 등의 10가지 색상 팔레트

·       R&D, 품질 검사  모니터링에 적합한 표준광각  망원 렌즈 호환 가능

·       산업용 비전 테스트 기능을 만족시키는 SDK 결합된 SmartView IR PC 소프트웨어

· 제품 사양

 RSE30RSE60RSE30HRSE60H
열화상 해상도384 x 288640 x 480384 x 288640 x 480
감지기 유형초점 평면 배열 (FPA), 비냉각 마이크로써멀
열민감도 (NETD)*< 50 mk< 30 mk< 50 mk< 30 mk
픽셀 간격17 μm
적외선 스펙트럼 대역7.5 μm ~ 14 μm
시야각 (FOV)렌즈 매개 변수 구성 참조
공간 분해능 (IFOV)렌즈 매개 변수 구성 참조
최소 초점 거리렌즈 매개 변수 구성 참조
렌즈 초점 거리렌즈 매개 변수 구성 참조
초점 시스템자동자동자동자동
온도 범위-20 °C ~ 650 °C-20 °C ~ 650 °C-20 °C ~ 2000 °C-20 °C ~ 2000 °C
온도 측정 범위하위 범위 1
-20 °C ~ 150 °C
하위 범위 2
0 °C ~ 650 °C
하위 범위 1
-20 °C ~ 150 °C
하위 범위 2
0 °C ~ 650 °C
하위 범위 1
-20 °C ~ 150 °C
하위 범위 2
0 °C ~ 650 °C
하위 범위 3
300 °C ~ 2000 °C
하위 범위 1
-20 °C ~ 150 °C
하위 범위 2
0 °C ~ 650 °C
하위 범위 3
300 °C ~ 2000 °C
정확도15°C ~ 35°C, 판독값의 ±2 °C 혹은 ±2% 중 큰 값
포괄적인 온도 측정 보정방사율 (0.01-1.00), 반사 온도(배경 온도), 투과율, 대기 온도, 상대 습도, 대상 거리
영역 온도 측정 보정영역 방사율 (0.01-1.00)
분석 소프트웨어SmartView IR
색상 팔레트아이언보우, 흑백, 레인보우 등과 같은 10가지 색상 팔레트, 팔레트 반전 가능
이미지 처리Non-uniformity correction, intelligent gain control
이미지 미러좌-우, 상-하, 중앙
비디오 스트리밍 압축 표준H.264
비디오 스트리밍메인 스트리밍
픽셀: 384 x 288
주파수: 30 Hz
대역폭: 1.8 Mb
하위 스트리밍
픽셀: 384 x 288
주파수: 30 Hz
대역폭: 100 Kb
메인 스트리밍
픽셀: 640 x 480
주파수: 30 Hz
대역폭: 2.5 Mb
하위 스트리밍
픽셀: 320 x 240
주파수: 30 Hz
대역폭: 100 Kb
메인 스트리밍
픽셀: 384 x 288
주파수: 30 Hz
대역폭: 1.8Mb
하위 스트리밍
픽셀: 384 x 288
주파수: 30 Hz
대역폭: 100 Kb
메인 스트리밍
픽셀: 640 x 480
주파수: 30 Hz
대역폭: 2.5 Mb
하위 스트리밍
픽셀: 320 x 240
주파수: 30 Hz
대역폭: 100 Kb
완전 방사성 스트리밍지원. 30Hz지원. 25Hz지원. 30Hz지원. 25Hz
팬-틸트 제어Pelco-D 프로토콜 지원
온도 측정 영역온도 측정 포인트 5개, 온도 측정 라인 10개, 온도 측정 영역 10개, Modbus 출력 지원(Modbus 출력은 팬-틸트 제어와 상호 배타적)
이더넷 유형10M/100M/1000M, adaptive
네트워크 프로토콜IPv4, UDP, TCP, RTSP, RTCP, RTP
동시 접속메인 스트리밍 및 하위 스트리밍용 10개 채널, 완전 방사용 1개 채널
접속 표준ONVIF
전원 포트고정 나사 구멍이 있는 단자 블록
네트워크 인터페이스고정 나사 구멍 및 상태 표시기가 있는 RJ45
알람 입력/출력1 릴레이 출력: 부하 용량: 24V, 1.5A
1 광결합 출력: 출력 용량: 3.3 ~ 24V, 최대 출력 전류 35mA
1채널 광결합 입력: 입력 용량: 3.3 ~ 24V, 5mA ~ 15mA 입력 전류
직렬 포트1 RS-485
전원 공급12V ~ 24 V DC, PoE
일반 소비 전력3 W4 W3 W4 W
안전 표준IEC 61010-1: 오염등급 2
전자기 호환성 (EMC)IEC 61326-1: 산업용 전자기 환경;
CISPR 11: Group 1, Class A
인클로저 등급IEC 60529: IP40
충격IEC 60068-2-27: 25g, 11ms
진동IEC 60068-2-6: 2g
CE 준수Directive 2011/65/EU and amendment (EU) 2015/863
Directive 2014/30/EU EMC
작동 온도-10 °C ~ 50 °C
보관 온도-40 °C ~ 70 °C
상대 습도< 90%
크기142.25 mm x 71 mm x 70 mm
(표준 렌즈, 베이스 제외)
157.25 mm x 80 mm X 79 mm
(표준 렌즈, 베이스 제외)
164.6 mm x 80mm x 79 mm
(표준 렌즈, 베이스 제외)
무게706 g (표준 렌즈)718 g (표준 렌즈)713 g (표준 렌즈)993 g (표준 렌즈)
하우징 재질하우징 재질: 알루미늄 합금
장착

삼각대 장착: 2 x 1/4-UNC-20 표준 삼각대 장착 구멍
상단 및 하단 장착 지원




*최우선 조건

모델옵션 렌즈
 렌즈이름
매개변수
표준 렌즈광각 렌즈망원 렌즈
RSE30시야각 (FOV)25° x 18.7°50° x 37.5°12° x 8.9°
공간 분해능 (IFOV)1.13 mrad2.07 mrad0.57 mrad
최소 초점 거리0.3 m0.3 m1 m
렌즈 초점 거리15 mm8.2 mm30 mm
RSE60시야각 (FOV)25° x 18.7°50° x 37.5°12° x 8.9°
공간 분해능 (IFOV)0.68 mrad1.31 mrad0.34 mrad
최소 초점 거리0.3 m0.3 m1 m
렌즈 초점 거리25 mm13 mm50 mm
RSE30H시야각 (FOV)25° x 18.7°50° x 37.5°12° x 8.9°
공간 분해능 (IFOV)1.13 mrad2.32 mrad0.53 mrad
최소 초점 거리0.5 m0.5 m1.5 m
렌즈 초점 거리15 mm7.34 mm32.2 mm
RSE60H시야각 (FOV)25° x 18.7°50° x 37.5°12° x 8.9°
공간 분해능 (IFOV)0.67 mrad1.39 mrad0.32 mrad
최소 초점 거리0.5 m0.7 m5 m
렌즈 초점 거리25.3 mm12.2 mm53.9 mm


· 제품 구성

RSE30


열화상 카메라

표준 렌즈

렌즈 덮개

전원 어댑터

전원 커넥터

이더넷 케이블

서류 파우치(안전 시트, 빠른 참조 가이드, 보증 카드)

액세서리 가방(삼각대 어댑터, M2*5 스크류 4개, 알렌 키)

패키징 상자



FLK-RSE60

표준 렌즈즈 덮개

전원 어댑터

전원 커넥터

이더넷 케이블

서류 파우치(안전 시트, 빠른 참조 가이드, 보증 카드)

액세서리 가방(삼각대 어댑터, M2*5 스크류 4개, 알렌 키)

패키징 상자



FLK-RSE30H

열화상 카메라

표준 렌즈

렌즈 덮개

전원 어댑터

전원 커넥터

이더넷 케이블

서류 파우치(안전 시트, 빠른 참조 가이드, 보증 카드)

액세서리 가방(삼각대 어댑터, M2*5 스크류 4개, 알렌 키)

패키징 상자



FLK-RSE60H

열화상 카메라

표준 렌즈

렌즈 덮개

전원 어댑터

전원 커넥터

이더넷 케이블

서류 파우치(안전 시트, 빠른 참조 가이드, 보증 카드)

액세서리 가방(삼각대 어댑터, M2*5 스크류 4개, 알렌 키)

패키징 상자



· 제품 필수 상세정보

품명 상품페이지 참고
모델명 상품페이지 참고
법에 의한 인증·허가 등을 받았음을 확인할 수 있는 경우 그에 대한 사항 상품페이지 참고
제조국 또는 원산지 상품페이지 참고
제조자 상품페이지 참고
A/S 책임자와 전화번호 또는 소비자상담 관련 전화번호 상품페이지 참고
