제품정보
Fluke 국내 공식 대리점
Fluke 1507은 50·100·250·500·1000 V 다섯 단계 시험 전압으로 0.01 MΩ부터 10 GΩ까지 측정하는 소형 절연저항계(메가옴 테스터, Insulation Resistance Tester)입니다. 모터와 케이블의 절연 열화를 PI·DAR 자동 계산과 통과/불합격 비교로 판정합니다.
저전압 50 V와 100 V 시험은 ±(3 % + 5), 250 V 이상은 ±(1.5 % + 5) 정확도로 측정합니다. 단자 전압이 30 V를 넘으면 시험이 멈춰 활선 오조작을 막으며, 이 절연저항계는 (주)테솔이 국내에 공식 공급합니다.
특징
5단 시험 전압과
PI·DAR 자동 판정
| 핵심 특징 | 현장에서 달라지는 점 |
|---|---|
| 5단계 시험 전압 | 50 V부터 1000 V까지 설비 정격에 맞춰 고를 수 있어 저압 제어 회로와 모터 권선을 같은 장비로 시험합니다. |
| PI · DAR 자동 계산 | 시간에 따른 절연 저항 변화를 자동으로 계산하므로 수동 계산 없이 열화 추세를 판단할 수 있습니다. |
| 비교 기능 | 측정값을 기준과 비교해 통과/불합격을 표시하므로 반복 점검의 판정이 빨라집니다. |
| 0.01 MΩ~10 GΩ 범위 | 낮은 절연 저항부터 높은 절연 저항까지 하나의 범위에서 읽을 수 있습니다. |
| 활선 차단 · 자동 방전 | 30 V 초과 활선 상태의 시험을 막고 시험 후 1 µF 이하 부하를 0.5초 안에 방전합니다. |
| 접지 본딩 측정 | 20.00 Ω–20.00 kΩ 범위를 200 mA를 넘는 전류로 측정해 접지 점검까지 겸할 수 있습니다. |
표시창과 다이얼이 보이는 절연저항계 전면
판독 방법
PI와 DAR로
절연 상태 읽기
PI와 DAR는 시간에 따라 절연 저항이 올라가는 비율을 나타내는 지표입니다. 1507이 측정 중 자동으로 계산하므로 전압 인가 시간을 정해 두고 결과값을 이전 이력과 비교하세요.
통과/불합격 비교 기능으로 반복 점검
기준 저항값을 미리 설정해 두면 측정값이 기준에 못 미칠 때 불합격으로 표시됩니다. 같은 모터나 케이블을 정기 점검할 때 사람마다 판정 기준이 달라지는 일이 줄어듭니다.
사양
1507 시험 전압별
절연·접지 사양
| 항목 | 사양 |
|---|---|
| 부품 번호 | 1507 5066006 · 1507 CAL 5160560(교정 성적서 포함) |
| 절연 저항 범위 | 0.01 MΩ–10 GΩ |
| 시험 전압 | 50 · 100 · 250 · 500 · 1000 V (+20 %, -0 %) |
| 절연 정확도 | 50/100 V ±(3 % + 5) · 250/500 V ±(1.5 % + 5) · 1000 V ±(1.5 % + 5)(2000 MΩ까지), 2000 MΩ 초과 ±(10 % + 3) |
| 절연 시험 단락 전류 | 1 mA(공칭) |
| 활선 차단 | 단자 전압 30 V 초과 시 시험 차단 |
| 자동 방전 시간 | 1 µF 이하에서 0.5초 미만 |
| 최대 정전 용량 부하 | 1 µF |
| PI/DAR · 비교 | 자동 계산 · 비교(통과/불합격) 기능 |
| 접지 본딩 저항 | 20.00 Ω–20.00 kΩ · ±(1.5 % + 3) · 200 mA 초과 |
| 저항 분해능 | 20.00 Ω(0.01 Ω) · 200.0 Ω(0.1 Ω) · 2000 Ω(1.0 Ω) · 20.00 kΩ(0.01 kΩ) |
| 접지 시험 개방 회로 전압 | 4.0 V 초과 8 V 미만 |
| 저항 과부하 보호 | 2 V rms 또는 DC |
| AC/DC 전압 | 600.0 V · ±(2 % + 3) · 50–400 Hz · 분해능 0.1 V |
| 입력 임피던스 | 3 MΩ(공칭) · 100 pF 미만 |
| 공통 모드 거부 비율 | 60 dB 초과 (DC · 50 Hz/60 Hz) |
| 전압 과부하 보호 | 600 V rms 또는 DC |
| 최대 입력 전압 | 600 V ac rms 또는 DC |
| 안전 등급 | CAT IV 600 V |
| 배터리 | AA 4개 · 절연 시험 1000회 이상 · 접지 본딩 시험 2500회 이상 |
| 크기 · 무게 · 보호 | 50 × 100 × 203 mm · 550 g · IP40 |
| 작동 온도 | -20…55 °C |
| 보관 온도 | -40…60 °C |
| 상대 습도 | 10–30 °C 0–95 % · 30–40 °C 0–75 % · 40–55 °C 0–40 % |
| 온도 계수 | 0.05 × 지정 정확도 /°C (18 °C 미만 · 28 °C 초과) |
| 작동 고도 | 2000 m(CAT IV 600 V) · 3000 m(CAT III 600 V) |
| 진동 · 낙하 시험 | 2 g · 5–500 Hz · 1 m · 6면 |
| RF 필드 내성 | 3 V/m에서 지정 정확도 유지 |
| 과범위 용량 | 범위의 110 % |
| 보증 | 1년 |

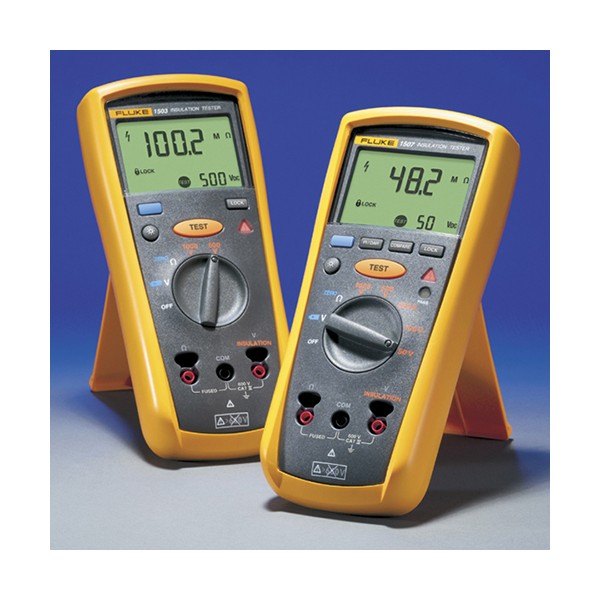

스탠드를 세운 절연저항계 두 대
활용 분야
PI/DAR 진단이
필요한 현장
- 모터 점검 — 권선의 절연 저항을 시험하고 PI와 DAR로 상태를 판단합니다.
- 케이블 예방 정비 — 시간에 따른 절연 변화를 PI와 DAR로 비교합니다.
- 시운전 점검 — 설치 후 절연 상태를 처음 확인합니다.
- 문제 진단 — 절연이 떨어진 원인 구간을 찾습니다.
선택 가이드
시험 전압과 기능으로
고르는 Fluke 절연저항계
| 이럴 때 (시험 조건) | 권장 모델 | 선택 이유 |
|---|---|---|
| PI/DAR과 50 V 시험이 필요할 때 | Fluke 1507 | 50–1000 V 5단계에 PI/DAR 자동 계산과 비교 기능을 갖춰 모터 절연 열화 판정에 맞습니다. |
| PI/DAR과 50 V 시험이 필요 없을 때 | Fluke 1503 | 500 V, 1000 V만 시험하는 기본형이라 정해진 전압의 일반 점검에 충분합니다. |
| 절연 시험과 멀티미터를 한 대로 사용할 때 | Fluke 1577 | 참 RMS 멀티미터를 내장한 모델입니다. |
| 더 높은 전압이 필요할 때 | Fluke 1550C · 1555 | 각각 5 kV, 10 kV까지 시험하는 고전압 모델입니다. |

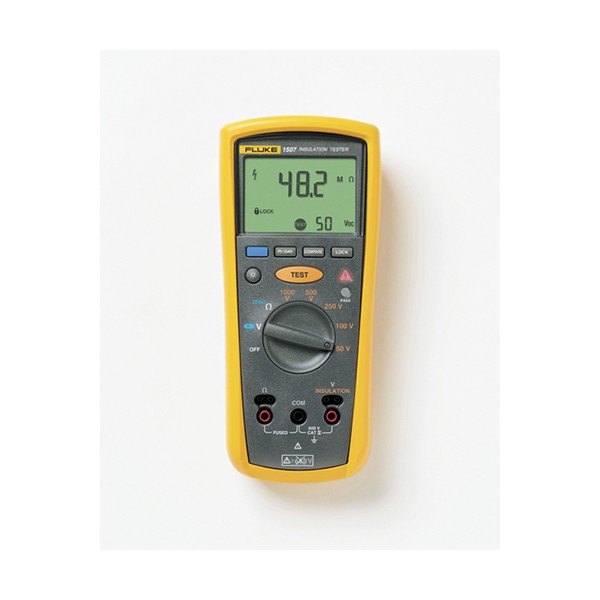

표시창과 버튼이 보이는 절연저항계 전면
구성·옵션
1507 구성과
교정 성적서 포함 구성
| 구분 | 내용 |
|---|---|
| 본체 | Fluke 1507 (부품 번호 5066006) |
| 기본 구성 | 원격 프로브 · TL224 시험 리드 · TP74 시험 프로브 |
| 기본 구성 | 악어 클립(적 1958654 · 흑 1958646) · 사용 설명서 |
| 교정 성적서 포함 구성 | Fluke 1507 CAL (부품 번호 5160560) |
| 옵션 | TPAK 자석 걸이 |
교정 연계
절연 측정값은 설비 합부를 가르는 근거이므로 시험 전압과 저항 지시값을 정기 교정으로 관리하세요. 교정 성적서가 필요하면 1507 CAL 구성을 선택할 수 있고, 이후 정기 교정은 (주)테솔의 KOLAS 인정 범위 안에서 안내해 드립니다.
관련 제품
1507과 비교할
절연저항계

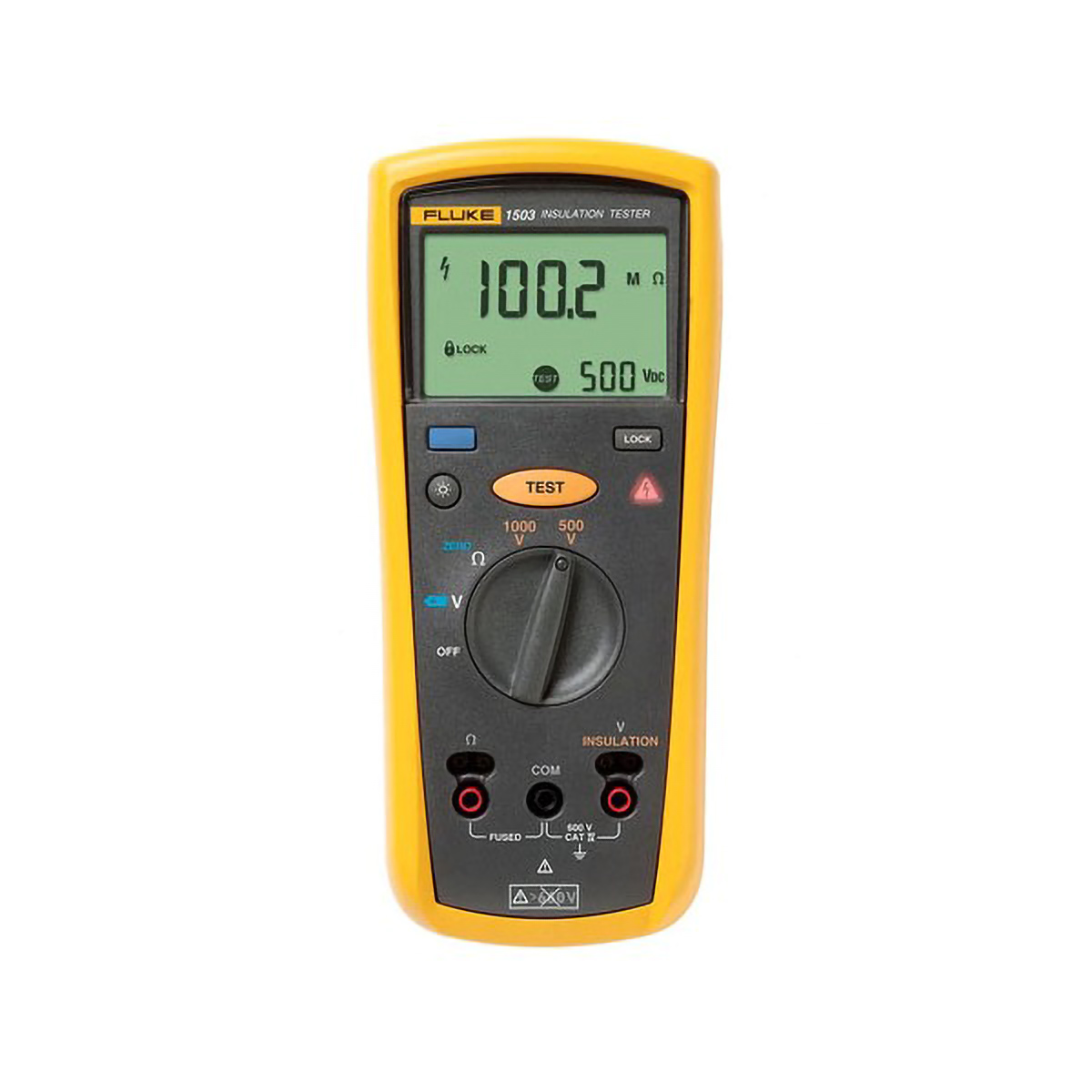

- Fluke 1503 절연저항계 (500 V / 1000 V)
- Fluke 1577 절연저항계 + 멀티미터
- Fluke 1550C 5 kV 디지털 절연저항계
- Fluke 1555 10 kV 디지털 절연저항계
Fluke 1507은 1503과 무엇이 다릅니까?
1507은 시험 전압이 다섯 단계이고 PI/DAR을 자동 계산합니다. 1503은 500 V와 1000 V만 있고 PI/DAR 계산이 없습니다.
1507의 PI와 DAR는 무엇입니까?
시간에 따라 절연 저항이 올라가는 비율을 나타내는 지표입니다. 1507이 측정 중 자동으로 계산합니다.
1507로 50 V 시험도 할 수 있습니까?
네, 50 V와 100 V 시험은 ±(3 % + 5) 정확도로 측정합니다. 저전압 제어 회로 점검에 적합합니다.
전원이 살아 있는 회로도 시험할 수 있습니까?
아닙니다. 단자 전압이 30 V를 넘으면 시험이 멈추므로 시험 전에 회로를 차단하세요.
