제품정보
Fluke 국내 공식 대리점
Fluke 1503은 500 V와 1000 V 두 시험 전압으로 0.01 MΩ부터 2000 MΩ까지 측정하는 기본형 절연저항계(메가옴 테스터, Insulation Resistance Tester)입니다. 주택과 상업 건물 전기 설비의 배선과 모터 절연을 CAT IV 600 V 안전 등급으로 점검합니다.
단자 전압이 30 V를 넘으면 시험이 자동으로 멈춰 활선 상태의 오조작을 막습니다. 200 mA를 넘는 전류로 접지 본딩 저항까지 측정하므로 절연과 접지 점검을 한 대로 마칠 수 있습니다. 이 절연저항계는 (주)테솔이 국내에 공식 공급합니다.
특징
기본형 절연저항계의
안전 장치와 측정 범위
| 핵심 특징 | 현장에서 달라지는 점 |
|---|---|
| 0.01 MΩ~2000 MΩ 측정 | 배선과 기기의 절연 저하를 낮은 저항부터 높은 저항까지 한 범위에서 읽을 수 있습니다. |
| 활선 시험 차단 | 단자 전압이 30 V를 넘으면 시험을 시작하지 않아 장비 손상과 감전 사고를 예방합니다. |
| 200 mA 접지 본딩 시험 | 큰 전류로 접지 도체의 접촉 불량을 찾아내므로 저항값을 잘못 판단하는 일이 줄어듭니다. |
| AC·DC 전압 측정 | 600 V까지 교류와 직류 전압을 측정해 시험 전에 무전압을 확인할 수 있습니다. |
| 자동 방전 | 시험 후 1 µF 이하 부하를 0.5초 안에 방전해 잔류 전압 위험을 줄입니다. |
| 원격 프로브 | 원격 프로브가 기본 구성에 포함되어 한 손으로 반복 시험을 이어 갈 수 있습니다. |

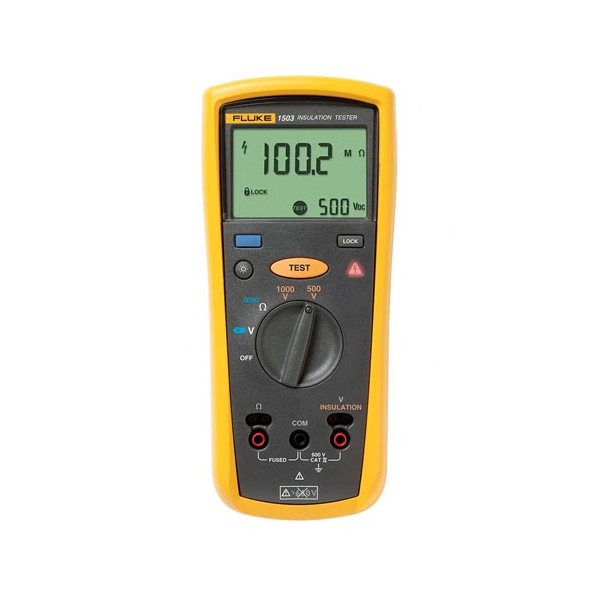

표시창과 로터리 다이얼이 있는 절연저항계 전면
모델 비교
1503과
1507의 차이
1503은 500 V와 1000 V만 시험하는 기본형이며 PI/DAR 계산 기능은 없습니다. 50 V 시험이나 PI/DAR 자동 계산이 필요하면 1507을, 더 높은 전압이 필요하면 1550C(5 kV)나 1555(10 kV)를 선택하세요.
접지 본딩 저항의 측정 범위
접지 본딩 저항은 20.00 Ω부터 20.00 kΩ까지 4개 범위에서 ±(1.5 % + 3) 정확도로 측정하고, 개방 회로 전압은 4.0 V 초과 8 V 미만입니다. 시험 전류가 200 mA를 넘으므로 접지 도체의 접촉 상태를 비교적 엄격하게 확인할 수 있습니다.
사양
1503 절연·접지 본딩
사양
| 항목 | 사양 |
|---|---|
| 부품 번호 | 5065990 |
| 절연 저항 범위 | 0.01 MΩ–2000 MΩ |
| 시험 전압 | 500 V · 1000 V (+20 %, -0 %) |
| 절연 정확도 | 500 V ±(1.5 % + 5) · 1000 V ±(1.5 % + 5)(2000 MΩ까지) · 1000 V 2000 MΩ 초과 ±(10 % + 3) |
| 절연 시험 단락 전류 | 1 mA(공칭) |
| 활선 차단 | 시험 시작 전 단자 전압 30 V 초과 시 시험 차단 |
| 자동 방전 시간 | 1 µF 이하에서 0.5초 미만 |
| 최대 정전 용량 부하 | 1 µF |
| 접지 본딩 저항 | 20.00 Ω–20.00 kΩ · ±(1.5 % + 3) · 단락 전류 200 mA 초과 |
| 저항 분해능 | 20.00 Ω(0.01 Ω) · 200.0 Ω(0.1 Ω) · 2000 Ω(1.0 Ω) · 20.00 kΩ(0.01 kΩ) |
| 접지 시험 개방 회로 전압 | 4.0 V 초과 8 V 미만 |
| 저항 과부하 보호 | 2 V rms 또는 DC |
| AC/DC 전압 | 600.0 V · ±(2 % + 3) · 50–400 Hz · 분해능 0.1 V |
| 입력 임피던스 | 3 MΩ(공칭) · 100 pF 미만 |
| 공통 모드 거부 비율 | 60 dB 초과 (DC · 50 Hz/60 Hz) |
| 전압 과부하 보호 | 600 V rms 또는 DC |
| 최대 입력 전압 | 600 V ac rms 또는 DC |
| 안전 등급 | CAT IV 600 V |
| 배터리 | AA 4개 · 절연 시험 1000회 이상 · 접지 본딩 시험 2500회 이상 |
| 크기 · 무게 · 보호 | 50 × 100 × 203 mm · 550 g · IP40 |
| 작동 온도 | -20…55 °C |
| 보관 온도 | -40…60 °C |
| 상대 습도 | 10–30 °C 0–95 % · 30–40 °C 0–75 % · 40–55 °C 0–40 % |
| 온도 계수 | 0.05 × 지정 정확도 /°C (18 °C 미만 · 28 °C 초과) |
| 작동 고도 | 2000 m(CAT IV 600 V) · 3000 m(CAT III 600 V) |
| 진동 · 낙하 시험 | 2 g · 5–500 Hz · 1 m · 6면 |
| RF 필드 내성 | 3 V/m에서 지정 정확도 유지 |
| 과범위 용량 | 범위의 110 % |
| 보증 | 1년 |
활용 분야
1503으로 하는
기본 절연 점검
- 건물 전기 설비 — 배선과 콘센트의 절연 상태를 시험합니다.
- 모터·케이블 점검 — 권선과 케이블의 절연 저하를 확인합니다.
- 설치 완료 점검 — 시운전 전에 절연 저항을 확인합니다.
- 접지 점검 — 200 mA를 넘는 시험 전류로 접지 본딩 저항을 측정합니다.
선택 가이드
PI/DAR 필요 여부로
고르는 절연저항계
| 이럴 때 (시험 조건) | 권장 모델 | 선택 이유 |
|---|---|---|
| PI/DAR 계산이 필요 없는 기본 점검일 때 | Fluke 1503 | 500 V, 1000 V 시험으로 0.01 MΩ–2000 MΩ을 측정해 일반 배선·모터 점검에 충분합니다. |
| PI/DAR과 50 V 시험이 필요할 때 | Fluke 1507 | 50–1000 V 5단계 시험에 통과/불합격 비교 기능까지 갖춰 반복 판정에 맞습니다. |
| 절연 시험과 멀티미터를 한 대로 사용할 때 | Fluke 1577 | 참 RMS 멀티미터를 내장한 모델입니다. |
| 더 높은 전압이 필요할 때 | Fluke 1550C · 1555 | 각각 5 kV, 10 kV까지 시험하는 고전압 모델입니다. |
구성·옵션
1503 기본 구성과
걸이 옵션
| 구분 | 내용 |
|---|---|
| 본체 | Fluke 1503 (부품 번호 5065990) |
| 기본 구성 | 원격 프로브 · TL224 시험 리드 · TP74 시험 프로브 |
| 기본 구성 | 악어 클립(적 1958654 · 흑 1958646) · 홀스터 · 사용 설명서 |
| 옵션 | TPAK 자석 걸이 |
교정 연계
절연 측정값은 설비 합부를 가르는 근거이므로 시험 전압과 저항 지시값을 정기 교정으로 관리하세요. (주)테솔의 KOLAS 인정 범위에 해당하는지 먼저 확인해 교정 방법을 안내해 드립니다.
관련 제품
1503과 함께 보는
Fluke 절연저항계
- Fluke 1507 절연저항계 (50–1000 V, PI/DAR)
- Fluke 1577 절연저항계 + 멀티미터
- Fluke 1550C 5 kV 디지털 절연저항계
- Fluke 1555 10 kV 디지털 절연저항계
Fluke 1503은 1507과 무엇이 다릅니까?
1503은 500 V와 1000 V 시험에 PI/DAR 계산이 없는 기본형입니다. 1507은 50–1000 V 다섯 단계에 PI/DAR을 자동 계산합니다.
1503을 활선에 연결해 시험하면 어떻게 됩니까?
시험이 멈춥니다. 시험 시작 전 단자 전압이 30 V를 넘으면 자동으로 차단됩니다.
1503으로 접지 본딩 저항도 측정할 수 있습니까?
네, 20.00 Ω–20.00 kΩ 범위를 측정할 수 있습니다. 시험 단락 전류는 200 mA를 넘습니다.
배터리는 얼마나 사용할 수 있습니까?
AA 배터리 4개로 절연 시험을 1000회 이상 수행합니다. 접지 본딩 시험은 2500회 이상입니다.
