Haier Biomedical DW-40W138J -40 °C 체스트형 바이오메디컬 냉동고

Haier Biomedical DW-40W138J -40 °C 체스트형 바이오메디컬 냉동고

MODEL
DW-40W138J, DW-40W255J, DW-40W380J
브랜드
Haier Biomedical

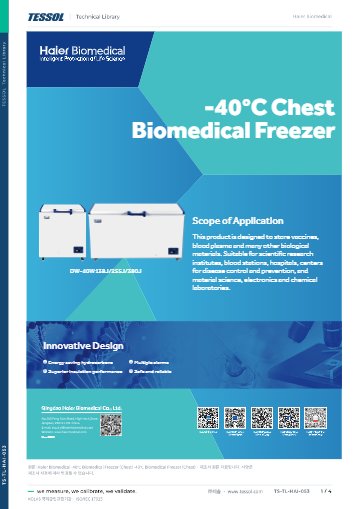

제품 자료
제품문의 구매하기

정전 중에도 경보가 이어지는
-40 °C 체스트 냉동고

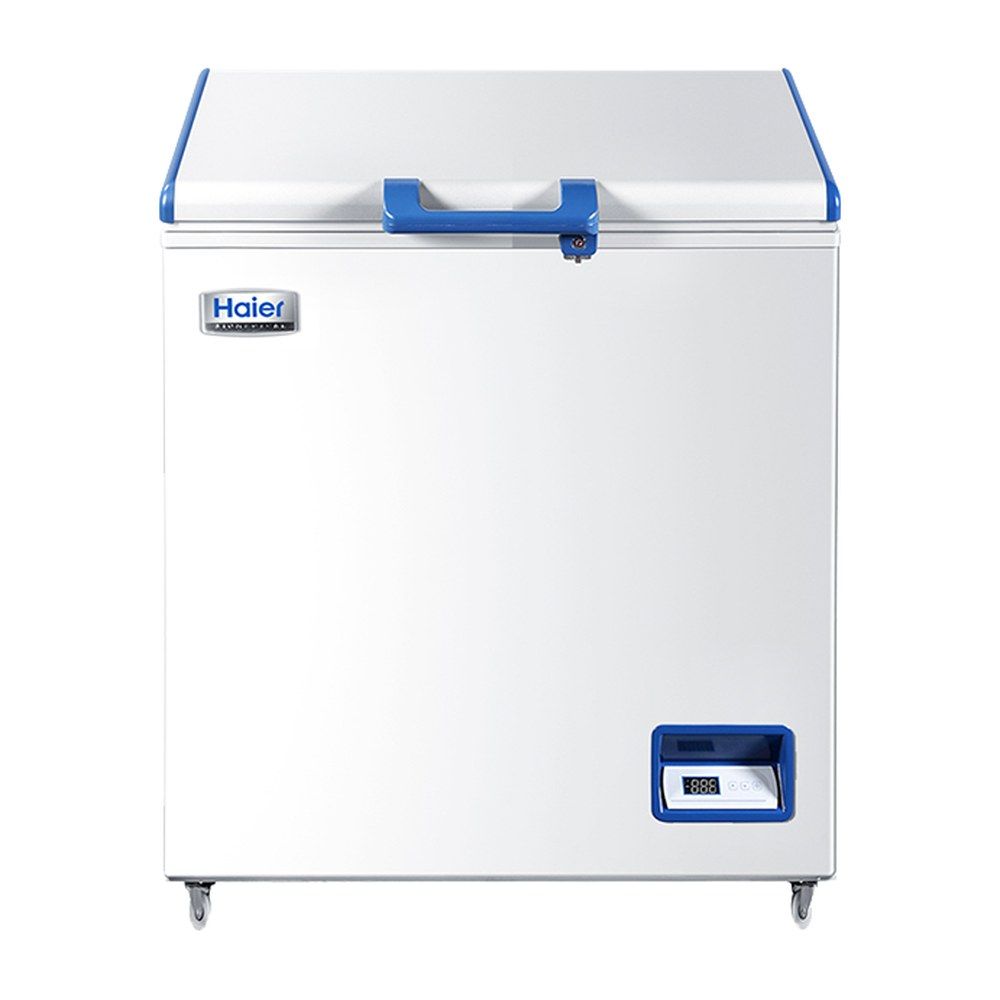

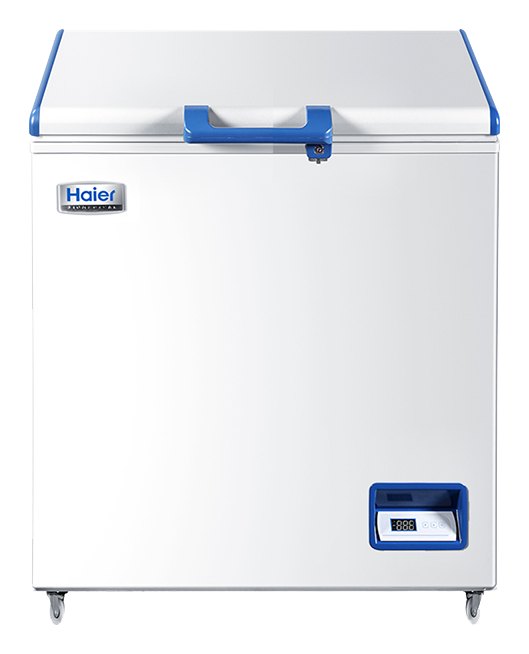

Haier Biomedical DW-40W138J -40 °C 체스트형 바이오메디컬 냉동고

견적 받기

Haier Biomedical DW-40W138J 시리즈는 정전 중에도 배터리 경보가 이어지는 138~380 L급 -40 °C 체스트형 냉동고(바이오메디컬 냉동고)입니다. 마이크로프로세서 제어로 -20~-40 °C를 설정할 수 있어 병원과 질병관리 기관의 백신을 보관하기에 알맞습니다.

브랜드 압축기와 EBM 응축 팬, 고밀도 단열층이 냉각 부하를 낮추고, 과전류 보호기가 전원 이상으로부터 압축기를 보호합니다. 설치 자리의 가로 길이에 맞춰 세 모델 중에서 고르세요. 이 체스트 냉동고는 (주)테솔이 국내에 공식 공급합니다.

24시간 이상

정전 시 배터리 경보 지속

138 ~ 380 L

세 가지 체스트 용량

0.1 °C

LCD 온도 표시 단위

25 mm

외부 센서용 포트홀 직경

특징

정전·이상 경보로
시료를 관리하는 설계

핵심 특징현장에서 달라지는 점
정전 시 배터리 경보정전 뒤에도 경보가 이어지므로 야간·휴일의 정전을 당직자가 알아챌 시간을 벌고, 시료를 옮길지 빨리 정할 수 있습니다.
사용자 설정 온도 경보경보 상·하한을 보관 시료의 허용 범위에 맞춰 직접 정할 수 있어 오경보와 늦은 경보가 함께 줄어듭니다.
고온·저온·센서 오류·정전 경보네 가지 이상 상태를 따로 감지하므로 원인을 빨리 구분하고 점검 순서를 정리할 수 있습니다.
과전류 보호기전원 이상이 압축기에 전달되는 것을 막아 고장 위험을 줄입니다.
EBM 응축 팬과 고밀도 단열응축기 방열과 단열이 안정되어, 상시 가동 중에도 냉각이 흔들리지 않습니다.
안전 도어 잠금의도하지 않은 접근을 막아 백신 같은 보관 시료의 반출을 통제합니다.
Haier Biomedical DW-40W138J -40 °C 체스트형 바이오메디컬 냉동고 - 상부 도어를 연 챔버

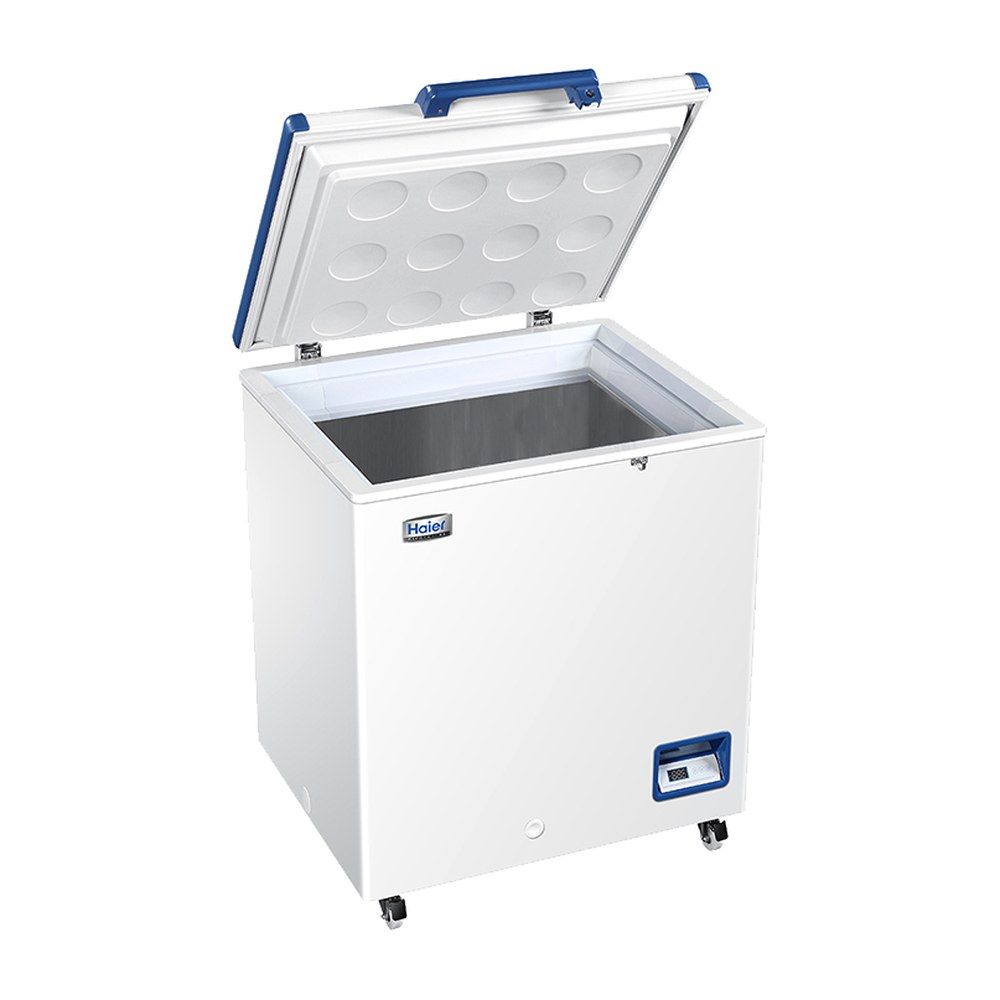

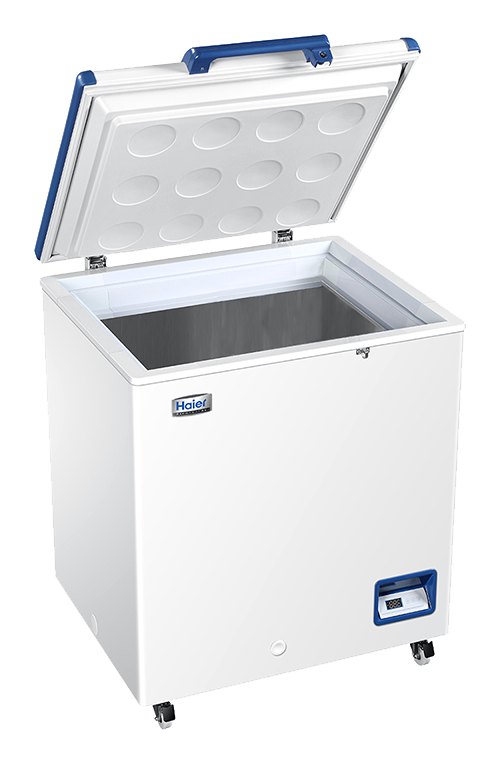

상부 도어를 연 챔버

체스트형은 상부 도어를 열어 위에서 시료를 넣고 뺍니다. 도어는 안전 잠금으로 잠글 수 있습니다.

정전 대비

정전 경보를
놓치지 않는 배치

배터리 경보는 정전 뒤에도 24시간 넘게 이어지지만, 중요한 것은 그 시간 안에 사람이 현장에 도착하는 체계입니다. 설치 위치와 연락 순서를 아래 기준으로 정하세요.

  • 경보음이 닿는 거리에 설치하세요 — 야간 순회 동선이나 당직실 가까운 위치가 알맞습니다.
  • 원격 경보 접점(선택 사양)을 당직실 경보 장치에 연결하면, 현장에 사람이 없어도 신호가 전달됩니다.
  • 정전 때 시료를 옮길 냉동고와 연락 순서를 미리 정해 두세요.

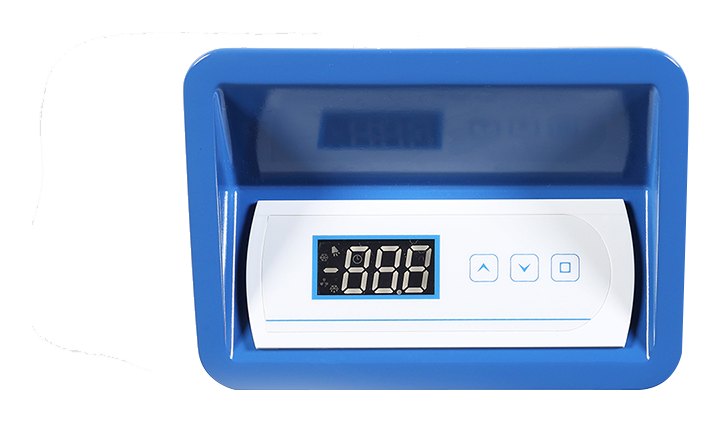

Haier Biomedical DW-40W138J -40 °C 체스트형 바이오메디컬 냉동고 - 온도를 표시하는 조작부 확대

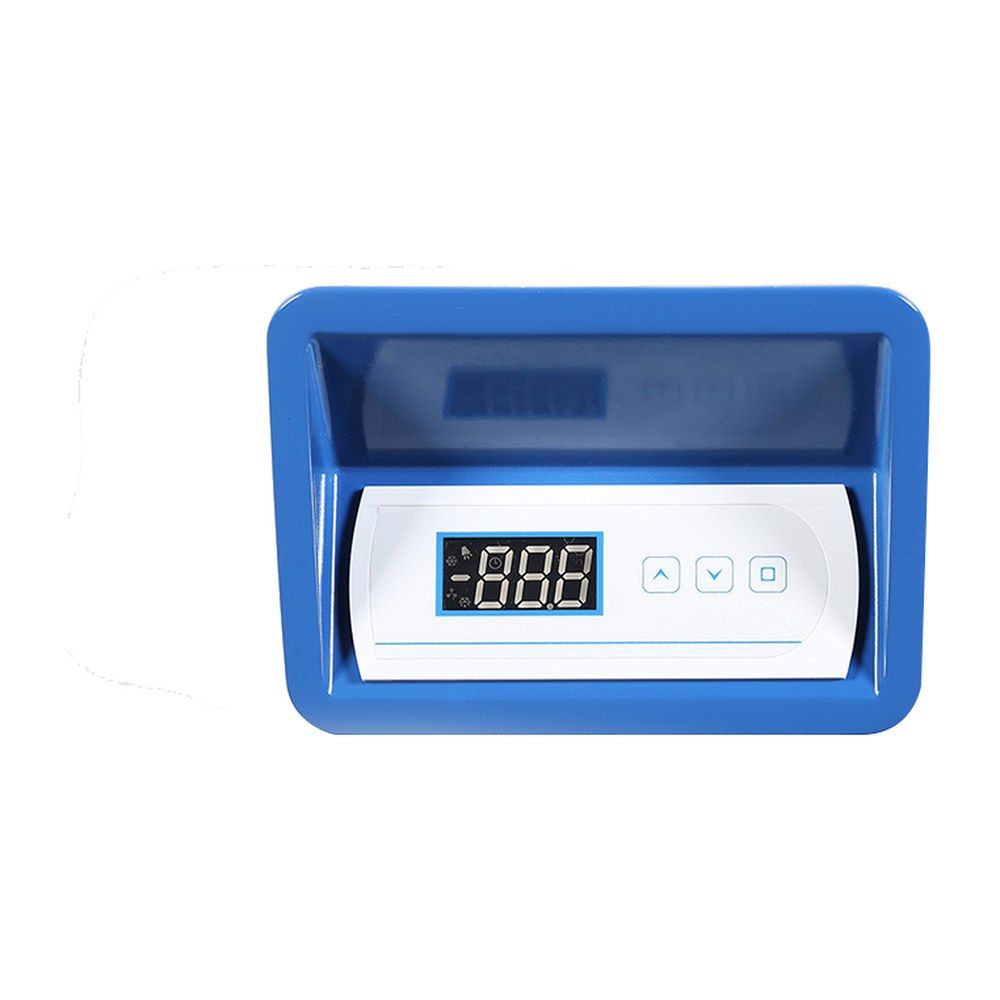

경보 온도를 정하는 조작부

경보는 보관 시료의 허용 범위에 맞춰 상한과 하한을 따로 정합니다. 표시 단위가 0.1 °C라 설정 온도와 현재 온도의 차이를 소수 첫째 자리까지 읽을 수 있고, 고온·저온·센서 오류·정전이 생기면 경보로 알립니다. 환기가 나쁜 방이라면 고주위온도 경보(선택 사양)를 더하세요.

더 알아보기 · 토요일 새벽 온도 일탈, 출하 판정까지 다섯 단계

반입·설치

세 가지 폭의
반입 점검

반입할 때 가장 먼저 볼 값은 포장 폭입니다. 포장 상태 폭은 세 모델이 815 mm, 1,255 mm, 1,695 mm이고 높이 990 mm는 공통입니다.

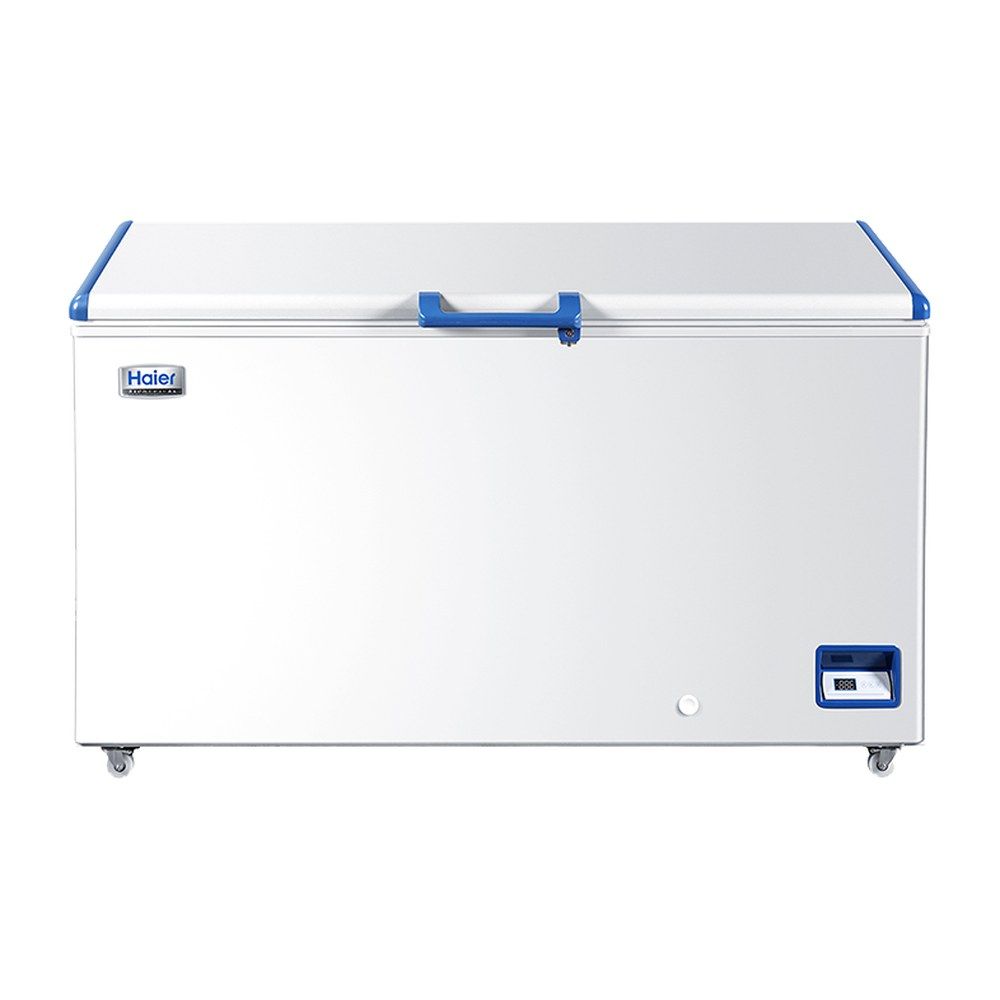

Haier Biomedical DW-40W138J -40 °C 체스트형 바이오메디컬 냉동고 - 폭이 넓은 체스트형 모델

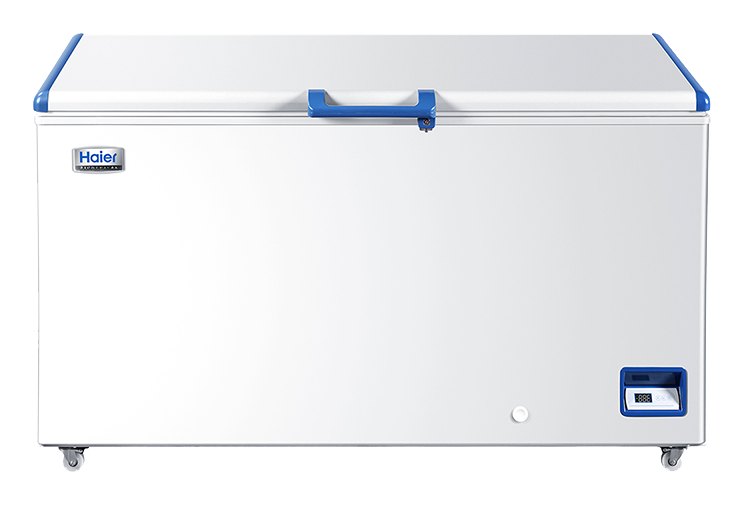

폭이 넓은 체스트형 모델

폭이 넓은 모델일수록 복도 모서리와 승강기 입구를 차례로 점검해야 합니다. 가장 큰 380 L 모델은 포장 폭이 1,695 mm입니다.

  • 총중량 65 / 96 / 115 kg — 모델별 무게에 맞춰 운반 인원과 하역 장비를 정하세요.
  • 브레이크가 달린 캐스터 4개 — 위치를 잡은 뒤 브레이크로 본체를 고정합니다.
  • 직경 25 mm 포트홀 — 외부 프로브 케이블을 챔버로 들여보내는 통로입니다.

사양

-40 °C 체스트
3개 모델 사양

항목DW-40W138JDW-40W255JDW-40W380J
유효 용량138 L (3.9 cu ft)255 L (9.0 cu ft)380 L (13.4 cu ft)
내부 치수 (W×D×H)580 × 445 × 620 mm1,000 × 445 × 620 mm1,450 × 445 × 620 mm
외형 치수 (W×D×H)790 × 770 × 950 mm1,210 × 770 × 950 mm1,655 × 770 × 950 mm
포장 치수 (W×D×H)815 × 800 × 990 mm1,255 × 800 × 990 mm1,695 × 800 × 990 mm
순중량 / 총중량52 / 65 kg76 / 96 kg90 / 115 kg
컨테이너 적재 (20ft / 40ft / 40ft HC)28 / 56 / 56대22 / 46 / 46대14 / 28 / 28대
원격 경보 접점선택 사양선택 사양선택 사양
고주위온도 경보선택 사양선택 사양선택 사양
USB / RS485 인터페이스선택 사양(택일)선택 사양(택일)선택 사양(택일)

시리즈 공통 사양

항목사양
형태체스트형(Chest)
냉각 성능 / 온도 설정 범위-40 °C / -20 ~ -40 °C
냉각 방식 / 성에 제거직접 냉각(Direct Cooling) / 수동 제상
냉매탄화수소(HC)
압축기 / 응축 팬브랜드 압축기 / EBM 응축 팬
단열고밀도 단열층
컨트롤러 / 디스플레이마이크로프로세서 / LCD(0.1 °C 표시)
경보 항목고온·저온, 센서 오류, 정전(경보 온도는 사용자 설정)
정전 시 경보 지속배터리로 24시간 이상
보호 장치과전류 보호기
잠금안전 도어 잠금
포트홀(Access Port)직경 25 mm
이동브레이크 포함 캐스터 4개
인증CE

활용 분야

백신 보관과
저온 시험 현장

  • 병원 — 백신 등 시료를 -40 °C에서 분류해 보관하며, 정전 경보로 야간 관리의 빈틈을 줄입니다.
  • 질병관리 기관 — 생물학적 물질을 보관하고, 경보 접점을 중앙 감시 설비에 연결해 운용합니다.
  • 연구소 — 시료량에 맞는 폭을 고르고, 시료별 허용 범위에 맞춰 경보 온도를 직접 정합니다.
  • 재료·전자·화학 시험실 — 저온 시험용 소재와 부품을 보관합니다.

선택 가이드

보관량과 요건에 맞는
모델 선택

이럴 때 (현장 조건·용량)권장 모델선택 근거(핵심 차이점)
백신을 소량으로 나눠 보관한다면DW-40W138J외형 폭이 790 mm로 가장 좁고 순중량 52 kg으로 가장 가볍습니다.
시료 상자를 중간 규모로 모은다면DW-40W255J내부 폭이 1,000 mm로 138 L 모델보다 넓어 줄 수를 늘릴 수 있습니다.
보관량이 많고 반입 폭이 넉넉하다면DW-40W380J내부 폭 1,450 mm로 세 모델 중 상자를 배치할 여유가 가장 큽니다.
-60 °C 대역이 필요하다면DW-60W138 계열설정 하한이 -60 °C이고 외형 규격이 같은 체스트입니다.
칸별로 잠그고 접근 권한을 나눠야 한다면DW-40L418D · 528D독립 잠금 양문 도어로 칸 단위 접근을 구분합니다.

더 알아보기 · IQ·OQ·PQ 문서, 단계별로 담을 것

구성·옵션

경보 연동과
통신 옵션

  • 원격 경보 접점 — 경보 신호를 당직실이나 중앙 감시 장치로 전달합니다.
  • 고주위온도 경보 — 설치실의 주변 온도가 오르면 별도 경보로 알립니다.
  • USB 또는 RS485 — 두 인터페이스 가운데 하나만 선택해 장착합니다.

더 알아보기 · 대학 연구실 −80 °C 냉동고, 밤에도 알람이 닿게

온도 모니터링

JRI 무선 모니터링과
함께 쓰는 이유

하이얼 장비가 시료를 보관하고 처리하는 일을 맡는다면, JRI 무선 모니터링은 그 온도를 장비와 독립적으로 기록하고 알리는 일을 맡습니다. 별도 전지로 동작하는 로거가 온도를 계속 기록하고, 온도가 벗어나면 JRI MySirius가 자리를 비운 담당자에게도 알립니다.

함께 쓰면현장에서 달라지는 점
장비와 독립된 기록로거는 교체형 리튬 전지로 최대 6년(23 °C 기준) 동작하고 측정값을 채널당 10,000개까지 저장합니다. 네트워크가 끊겨도 기록은 로거 안에 남습니다.
야간·휴일 원격 알림온도가 설정 범위를 벗어나면 SMS, 이메일, 음성 전화, 앱 푸시로 알립니다. 주간 당직 일정을 정해 두면 그 시간의 담당자에게 전달됩니다.
여러 장비를 한 화면에서냉장고, 초저온 냉동고, 액체질소 탱크처럼 온도대가 다른 장비도 프로브만 바꿔 같은 로거로 기록하고, 한 화면에서 비교합니다.
실사에 바로 내는 기록MySirius Cloud는 데이터를 10년간 보관하고 PDF·CSV로 내보냅니다. Advanced 레벨에서는 감사추적과 전자서명을 제공합니다.
멈추지 않는 교정Green Digital 프로브는 교정 계수를 프로브 안에 저장합니다. 교정된 프로브로 바꿔 꽂으면 모니터링을 멈추지 않고 교정이 끝납니다.

규제와 기준이 요구하는
온도 기록

온도 기록을 정하는 기준은 시설 종류에 따라 다릅니다. 아래 표에서 우리 시설에 해당하는 기준을 먼저 확인하세요.

기준요구 내용JRI로 갖추는 방법
KGSP
의약품 유통품질 관리기준(도매)		자동온도기록장치가 부착된 냉장·냉동설비, 문서는 기록일부터 2년 보존로거가 자동으로 기록하고 MySirius Cloud가 10년간 보관
KGMP
의약품 제조 및 품질관리기준(제조소)		온·습도 정기 점검, 기록계 정기 교정, 전자기록은 허가된 사람만 입력·변경·삭제하고 백업으로 훼손·소실에 대비사용자 프로필별 권한, Advanced 레벨 감사추적, 교정 계수를 내장한 교체식 프로브
백신 보관 및 관리 가이드라인
질병관리청 2025.10(접종기관)		자동온도기록장치(DDL) 사용, 설정 온도 이탈 시 즉시 담당자 알람, 냉장고와 분리된 전원, 기록 최소 5년 보관자체 리튬 전지로 동작하는 로거, MySirius 원격 알림, 10년 데이터 보관
데이터 완전성 평가지침(식약처)
21 CFR Part 11		감사추적, 전자서명, 사람별 권한 분리MySirius Advanced 레벨(Compliance option)
생명윤리법 시행규칙
배아생성의료기관 표준운영지침(2024)		배아 보관용 잠금장치 부착 액체질소 탱크, 탱크 오작동 방지 같은 안전장치Cryo 프로브로 탱크 온도를 연속 기록

장비를 갖추는 것만으로 요건이 채워지지는 않습니다. 밸리데이션, 계정 관리 SOP, 기록의 정기 검토를 함께 운영해야 합니다.

더 알아보기 · 의약품 온도기록 규제 지도, 국내편

장비별 권장 구성

이 제품처럼 −40 ~ −20 °C대를 유지하는 냉동고에는 Nova SPY Digital에 Green Digital Low Temperature 프로브(−40 ~ 0 °C 구간 ±0.3 °C)를 꽂아 프로브만 챔버에 넣는 구성을 권장합니다.

감시 대상권장 구성측정 범위·정확도
액체질소 탱크, −150 °C 냉동고Nova SPY Digital + Green Digital Cryo 프로브−196 ~ −130 °C, ±0.5 °C
−80·−60 °C 초저온 냉동고Nova SPY Digital + Green Digital Low Temperature 프로브−90 ~ 0 °C, ±0.2 °C(−90 ~ −40 °C)
−40·−30·−25 °C 냉동고Nova SPY Digital + Green Digital Low Temperature 프로브±0.3 °C(−40 ~ 0 °C)
2~8 °C 약품·실험실 냉장고Nova SPY Digital + Green Digital 온도 프로브, 또는 Nano SPY T1프로브 −40 ~ +80 °C, ±0.2 °C(−40 ~ +50 °C)
T1 −40 ~ +85 °C, ±0.3 °C(−18 ~ +50 °C)
실험실·보관실 환경Nano SPY TH−30 ~ +70 °C, 0 ~ 100 %RH
액체질소 보관실 공기O₂ 트랜스미터 + Nano SPY Universal산소 농도 0 ~ 25 % vol
보관 공간 온도 매핑Mapping Kit 15점 Nova SPY Digital로거 15대, −90 °C까지

측정값은 LINK 통신 모듈을 거쳐 MySirius Cloud로 모입니다. 하이얼 장비와 JRI 모니터링은 모두 (주)테솔이 국내에 공급합니다. 센서·로거 교정은 (주)테솔의 KOLAS 인정 범위에 해당하는지 확인해 안내하고, 온도 매핑과 IQ/OQ/PQ 밸리데이션도 함께 맡습니다.
