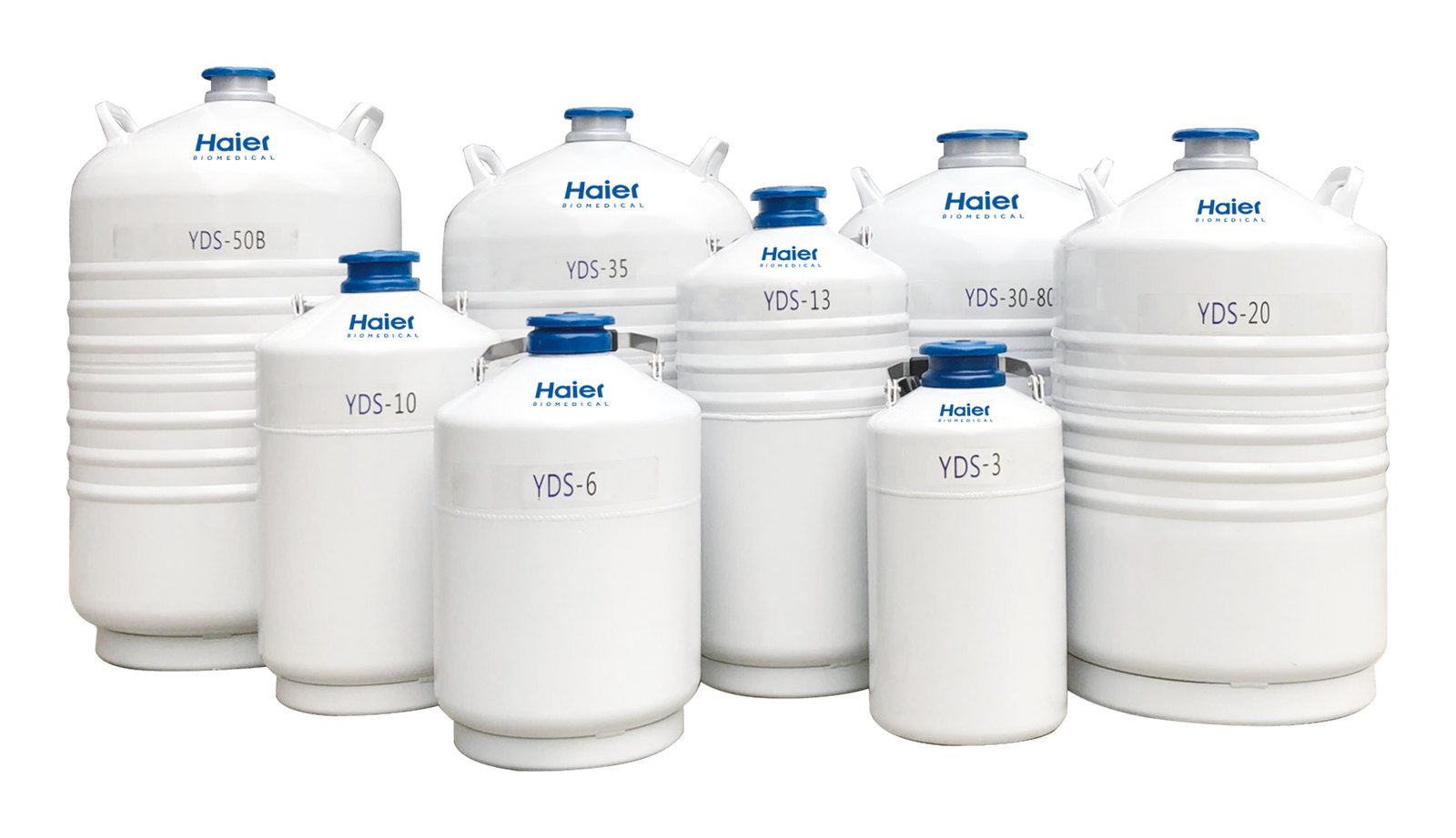

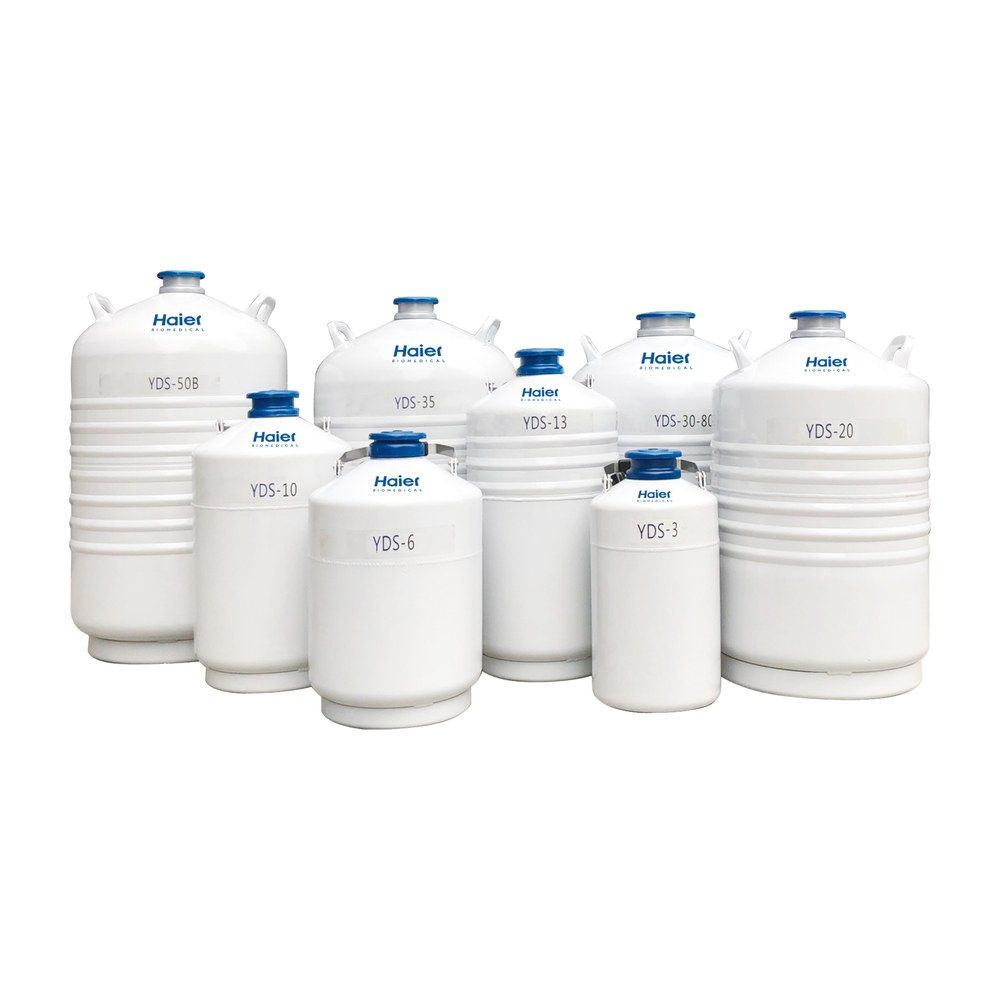

Haier Biomedical YDS-2-30 ~ YDS-50B 원형 캐니스터형 액체질소 보관 용기
Haier Biomedical YDS-2-30 ~ YDS-50B는 스트로와 바이알 시료를 정치 보관하고 운송하는 알루미늄 원형 캐니스터형 액체질소 보관 용기입니다. 용량은 2~50 L, 모델은 19개이며 넥 직경은 30~125 mm에서 고를 수 있습니다.
YDS-35는 넥이 좁고 단열 효율이 높아 정적 증발량이 0.12 L/일에 그치고, 35 L를 가득 채우면 정적 유지 시간이 286일입니다. 캐니스터 위치는 번호로 구분하고 덮개는 잠글 수 있습니다. 모든 모델에 5년 진공 보증이 따르는 이 시리즈는 (주)테솔이 국내에 공식 공급합니다.
특징
증발은 적고
시료는 찾기 쉬운 구조
| 핵심 특징 | 현장에서 달라지는 점 |
|---|---|
| 고강도 경량 알루미늄 구조 | 빈 용기가 2.6~17.2 kg으로 가벼워 보관실 안에서 옮기거나 차량에 싣기 편합니다. 용량별 하중도 미리 계산하기 쉽습니다. |
| 초저 증발 고효율 단열 | 액체질소가 적게 증발하므로 보충 주기가 길어지고 질소 소비도 줄어듭니다. |
| 번호가 새겨진 캐니스터 인덱스 | 시료 대장의 위치 번호와 캐니스터 번호를 1:1로 맞춰 두면 꺼낼 시료를 곧바로 찾으므로, 덮개를 열어 두는 시간이 줄어듭니다. |
| 잠금식 덮개 | 보관실에 드나드는 사람 중 허가받지 않은 사람이 시료에 접근하는 일을 막습니다. |
| 넥 직경 5종 구성 | 좁은 넥은 열 유입이 적어 장기 정치 보관에 알맞고, 넓은 넥은 대용량 구성에서 시료를 넣고 빼기 쉽습니다. |
| 5년 진공 보증 | 진공 단열층을 5년 보증하므로 장기 보관 장비의 교체 주기를 계획할 때 기준이 됩니다. |
넥 직경 선택
같은 35 L라도
넥 직경에 따라 유지 시간이 달라집니다
용량이 같아도 넥이 넓으면 열이 더 들어와 정적 증발량이 늘어납니다. 35 L 모델 중 넥 50 mm의 YDS-35는 0.12 L/일에 286일입니다. 넥 80 mm의 YDS-35-80은 0.22 L/일에 159일, 넥 125 mm의 YDS-35B-125는 0.41 L/일에 86일입니다.
대신 넥이 넓을수록 한 번에 담는 시료가 많아집니다. 0.5 mL 스트로 단층 기준으로 50 mm 넥은 792개, 80 mm 넥은 2,244개, 가장 넓은 넥은 5,124개를 수납합니다. 정치 보관 기간이 긴 시료는 좁은 넥에, 출입이 잦은 대량 시료는 넓은 넥에 나눠 두세요.
넥 직경과 캐니스터 규격
넥 직경과 캐니스터 직경은 서로 맞물려 있어, 넥이 넓을수록 지름이 큰 캐니스터가 들어갑니다. 입구 크기를 먼저 정하면 수납할 수 있는 캐니스터 규격과 스트로 수량도 함께 정해집니다.
보관·운송
바닥 하중과 운반 인원을 정하는
중량 기준
보관실 바닥 하중과 운반 인원은 완충전 중량을 기준으로 정하세요. 완충전 중량은 YDS-3이 6 kg, YDS-35가 42.7 kg, YDS-50B가 60.3 kg입니다. 빈 용기를 포장한 운송 중량은 YDS-35가 20 kg입니다.
- 정적 유지 시간은 정치 상태에서 가득 채운 용기가 완전히 증발하기까지의 일수입니다. 운송 일정을 잡을 때는 이 값보다 짧게 보충 계획을 세우세요.
- 롤러 베이스를 선택 사양으로 추가하면 30 L 이상의 대용량 모델도 바닥에서 밀어 옮기기 쉽습니다.
- 이 용기는 액체질소를 직접 채우는 방식입니다. 항공 운송이 필요하면 기상 보관 방식의 YDH 드라이 쉬퍼를 함께 검토하세요.
더 알아보기 · LN2 용기 안전 취급, 질식·동상·압력 세 가지
사양
19개 모델
용량대별 비교 사양
모델이 많아 용량대별로 표를 나눴습니다. 첫 표가 가장 작은 용량대이고, 뒤로 갈수록 용량이 커집니다.
| 항목 | YDS-2-30 | YDS-2-35 | YDS-3 | YDS-6 |
|---|---|---|---|---|
| 캐니스터 수(최대/표준) | 3개 (표준 3개) | 3개 (표준 3개) | 6개 (표준 0개) | 6개 (표준 0개) |
| 스트로 0.5 mL 단층 | 90 개 | 165 개 | 792 개 | 792 개 |
| 스트로 0.25 mL 단층 | 204 개 | 330 개 | 1,788 개 | 1,788 개 |
| 스트로 0.5 mL 2층 | — | — | — | — |
| 스트로 0.25 mL 2층 | — | — | — | — |
| 액체질소 용량 | 2 L | 2 L | 3 L | 6 L |
| 정적 증발량 | 0.07 L/일 | 0.08 L/일 | 0.12 L/일 | 0.12 L/일 |
| 정적 유지 시간 | 28 일 | 24 일 | 26 일 | 52 일 |
| 넥(입구) 직경 | 30 mm | 35 mm | 50 mm | 50 mm |
| 높이 | 415 mm | 435 mm | 445 mm | 495 mm |
| 외경 | 223 mm | 204 mm | 223 mm | 300 mm |
| 캐니스터 직경 | 19 mm | 25 mm | 38 mm | 38 mm |
| 캐니스터 높이 | 120 mm | 120 mm | 120 mm | 120 mm |
| 빈 용기 중량 | 2.8 kg | 2.6 kg | 3.1 kg | 4.8 kg |
| 완충전 중량 | 4.5 kg | 4.4 kg | 6 kg | 9.9 kg |
| 운송 중량 | 5.1 kg | 4.9 kg | 5.8 kg | 8 kg |
10 ~ 20 L 모델
| 항목 | YDS-10 | YDS-10-80 | YDS-13 | YDS-15 | YDS-20 |
|---|---|---|---|---|---|
| 캐니스터 수(최대/표준) | 6개 (표준 0개) | 6개 (표준 0개) | 6개 (표준 0개) | 6개 (표준 0개) | 문의 |
| 스트로 0.5 mL 단층 | 792 개 | 2,244 개 | — | 792 개 | 문의 |
| 스트로 0.25 mL 단층 | 1,788 개 | 5,022 개 | — | 1,788 개 | 문의 |
| 스트로 0.5 mL 2층 | — | — | 1,284 개 | — | 문의 |
| 스트로 0.25 mL 2층 | — | — | 2,832 개 | — | 문의 |
| 액체질소 용량 | 10 L | 10 L | 13 L | 15 L | 20 L |
| 정적 증발량 | 0.12 L/일 | 0.21 L/일 | 0.12 L/일 | 0.11 L/일 | 문의 |
| 정적 유지 시간 | 86 일 | 48 일 | 109 일 | 134 일 | 문의 |
| 넥(입구) 직경 | 50 mm | 80 mm | 50 mm | 50 mm | 50 mm |
| 높이 | 565 mm | 567 mm | 635 mm | 610 mm | 700 mm |
| 외경 | 300 mm | 300 mm | 310 mm | 394 mm | 문의 |
| 캐니스터 직경 | 38 mm | 63 mm | 38 mm | 38 mm | 문의 |
| 캐니스터 높이 | 120 mm | 120 mm | 276 mm | 120 mm | 문의 |
| 빈 용기 중량 | 6.1 kg | 6.2 kg | 6.3 kg | 8.5 kg | 문의 |
| 완충전 중량 | 14.5 kg | 14.7 kg | 17.3 kg | 20.5 kg | 문의 |
| 운송 중량 | 9 kg | 9.3 kg | 11 kg | 13 kg | 문의 |
20 · 30 · 50 L 모델
| 항목 | YDS-20B | YDS-30 | YDS-30B | YDS-30-80 | YDS-50B |
|---|---|---|---|---|---|
| 캐니스터 수(최대/표준) | 6개 (표준 0개) | 6개 (표준 0개) | 6개 (표준 0개) | 6개 (표준 0개) | 6개 (표준 0개) |
| 스트로 0.5 mL 단층 | 792 개 | 792 개 | 792 개 | 2,244 개 | 792 개 |
| 스트로 0.25 mL 단층 | 1,788 개 | 1,788 개 | 1,788 개 | 5,022 개 | 1,788 개 |
| 스트로 0.5 mL 2층 | 1,284 개 | 1,284 개 | 1,284 개 | 3,624 개 | 1,284 개 |
| 스트로 0.25 mL 2층 | 2,832 개 | 2,832 개 | 2,832 개 | 8,460 개 | 2,832 개 |
| 액체질소 용량 | 20 L | 30 L | 30 L | 30 L | 50 L |
| 정적 증발량 | 0.2 L/일 | 0.12 L/일 | 0.2 L/일 | 0.21 L/일 | 0.24 L/일 |
| 정적 유지 시간 | 101 일 | 254 일 | 159 일 | 147 일 | 213 일 |
| 넥(입구) 직경 | 50 mm | 50 mm | 50 mm | 80 mm | 50 mm |
| 높이 | 700 mm | 725 mm | 725 mm | 729 mm | 825 mm |
| 외경 | 394 mm | 462 mm | 462 mm | 462 mm | 462 mm |
| 캐니스터 직경 | 38 mm | 38 mm | 38 mm | 63 mm | 38 mm |
| 캐니스터 높이 | 120 / 276 mm | 120 / 276 mm | 120 / 276 mm | 120 / 276 mm | 120 / 276 mm |
| 빈 용기 중량 | 9.5 kg | 12.9 kg | 12.9 kg | 13 kg | 17.2 kg |
| 완충전 중량 | 27.9 kg | 36.6 kg | 37.1 kg | 37 kg | 60.3 kg |
| 운송 중량 | 15.1 kg | 18 kg | 18.3 kg | 18.3 kg | 24 kg |
35 L 모델
| 항목 | YDS-35 | YDS-35B | YDS-35-80 | YDS-35B-80 | YDS-35B-125 |
|---|---|---|---|---|---|
| 캐니스터 수(최대/표준) | 6개 (표준 0개) | 6개 (표준 0개) | 6개 (표준 0개) | 6개 (표준 0개) | 6개 (표준 0개) |
| 스트로 0.5 mL 단층 | 792 개 | 792 개 | 2,244 개 | 2,244 개 | 5,124 개 |
| 스트로 0.25 mL 단층 | 1,788 개 | 1,788 개 | 5,022 개 | 5,022 개 | 11,640 개 |
| 스트로 0.5 mL 2층 | 1,284 개 | 1,284 개 | 3,624 개 | 3,624 개 | 9,048 개 |
| 스트로 0.25 mL 2층 | 2,832 개 | 2,832 개 | 8,460 개 | 8,460 개 | 20,760 개 |
| 액체질소 용량 | 35 L | 35 L | 35 L | 35 L | 35 L |
| 정적 증발량 | 0.12 L/일 | 0.2 L/일 | 0.22 L/일 | 0.3 L/일 | 0.41 L/일 |
| 정적 유지 시간 | 286 일 | 179 일 | 159 일 | 119 일 | 86 일 |
| 넥(입구) 직경 | 50 mm | 50 mm | 80 mm | 80 mm | 125 mm |
| 높이 | 765 mm | 765 mm | 768 mm | 768 mm | 765 mm |
| 외경 | 462 mm | 462 mm | 462 mm | 462 mm | 462 mm |
| 캐니스터 직경 | 38 mm | 38 mm | 63 mm | 63 mm | 97 mm |
| 캐니스터 높이 | 120 / 276 mm | 120 / 276 mm | 120 / 276 mm | 120 / 276 mm | 120 / 276 mm |
| 빈 용기 중량 | 14.2 kg | 14.2 kg | 14.5 kg | 14.5 kg | 14.6 kg |
| 완충전 중량 | 42.7 kg | 42.8 kg | 42.9 kg | 43 kg | 43.5 kg |
| 운송 중량 | 20 kg | 20.1 kg | 20.7 kg | 20.7 kg | 22 kg |
시리즈 공통 사양
| 항목 | 사양 |
|---|---|
| 본체 소재 | 고강도 경량 알루미늄 |
| 진공 보증 | 5년 |
| 캐니스터 위치 표시 | 번호 인덱스 |
| 덮개 | 잠금식(헤비듀티 잠금 구조) |
| 저장 시료 | 스트로(0.5 mL, 0.25 mL), 바이알(0.5 · 1.5 · 2 · 3 · 5 mL) |
| 캐니스터 높이 | 120 mm, 276 mm(모델에 따라 선택) |
| 선택 사양 | 롤러 베이스, 액체질소 디스펜싱 펌프 |
| 정적 증발량 측정 조건 | 열평형 도달 후 24시간 증발량, 101.325 kPa·20 °C 환산 |
| 전원 | 불필요(진공 단열 용기) |
캐니스터별 바이알 구성
| 캐니스터 규격 | 바이알 규격 | 케인당 바이알 | 케인 수 | 캐니스터당 바이알 |
|---|---|---|---|---|
| 120 mm · Ø38 (넥 50 mm) | 0.5 ~ 3 mL | 4개 | 3개 | 12개 |
| 120 mm · Ø38 (넥 50 mm) | 5 mL | 4개 | 1개 | 4개 |
| 276 mm · Ø38 (넥 50 mm) | 0.5 ~ 3 mL | 4개 | 6개 | 24개 |
| 276 mm · Ø38 (넥 50 mm) | 5 mL | 4개 | 3개 | 12개 |
| 120 mm · Ø63 (넥 80 mm) | 0.5 ~ 3 mL | 16개 | 3개 | 48개 |
| 120 mm · Ø63 (넥 80 mm) | 5 mL | 16개 | 1개 | 16개 |
| 276 mm · Ø63 (넥 80 mm) | 0.5 ~ 3 mL | 16개 | 6개 | 96개 |
| 276 mm · Ø63 (넥 80 mm) | 5 mL | 16개 | 3개 | 48개 |
활용 분야
정치 보관과 이송을
함께 하는 현장
- 바이오뱅크·세포은행 — 바이알과 스트로 시료를 캐니스터 번호 단위로 분류해 -196 °C 부근에서 정치 보관합니다.
- 병원·검사실 — 3~13 L 모델에 소량의 냉동 시료를 담아 보관실과 검사실 사이에서 옮깁니다.
- 번식·생식 의학 시설 — 0.25 mL와 0.5 mL 스트로를 2층으로 쌓아 보관하는 모델을 고릅니다.
- 대학·연구소 공용 보관실 — 넥 직경이 다른 모델을 섞어 시료 규격별로 보관 구역을 나눕니다.
더 알아보기 · 난임센터, 배양기와 LN2 탱크를 한 화면에
선택 가이드
보관 조건으로 고르는
원형 캐니스터 모델
| 이럴 때 (현장 조건·용량) | 권장 모델 | 선택 근거(핵심 차이점) |
|---|---|---|
| 소량 시료를 임시 보관하거나 손으로 옮길 때 | YDS-2-30 · YDS-2-35 · YDS-3 | 용량이 2~3 L이고 빈 용기가 2.6~3.1 kg이라 손으로 옮기기 쉽습니다. |
| 증발을 최소로 하며 장기 정치 보관할 때 | YDS-35 · YDS-30 | 좁은 넥이라 정적 유지 시간이 286일, 254일로 깁니다. |
| 시료 출입이 잦아 넥을 넓혀야 할 때 | YDS-35-80 | 중간 넥(80 mm)에 0.5 mL 스트로 단층 2,244개, 2층 3,624개를 수납합니다. |
| 스트로를 한 용기에 최대한 모을 때 | YDS-35B-125 | 가장 넓은 넥에 0.25 mL 스트로 2층 20,760개를 수납합니다. |
| 한 대의 용량을 최대로 키울 때 | YDS-50B | 시리즈에서 용량이 가장 크고, 정적 유지 시간이 213일이라 보충 간격이 깁니다. |
| 항공 운송이나 액체질소 유출 방지가 필요할 때 | YDH 드라이 쉬퍼 | 액체질소를 흡수재에 담아 두므로 흘러내리지 않습니다. |
더 알아보기 · IQ·OQ·PQ 문서, 단계별로 담을 것
구성·옵션
캐니스터와
선택 사양
- 캐니스터 — 지름 19~97 mm의 번호 인덱스 캐니스터를 넥 직경에 맞춰 고르며, 높이는 120 mm와 276 mm 두 가지입니다.
- 롤러 베이스 — 선택 사양이며 용기를 바닥에서 밀어 옮길 때 씁니다.
- 액체질소 디스펜싱 펌프 — 선택 사양이며 보충 작업에 씁니다.
온도 모니터링
JRI 무선 모니터링과
함께 쓰는 이유
하이얼 장비가 시료를 보관하고 처리하는 일을 맡는다면, JRI 무선 모니터링은 그 온도를 장비와 독립적으로 기록하고 알리는 일을 맡습니다. 별도 전지로 동작하는 로거가 온도를 계속 기록하고, 온도가 벗어나면 JRI MySirius가 자리를 비운 담당자에게도 알립니다.
| 함께 쓰면 | 현장에서 달라지는 점 |
|---|---|
| 장비와 독립된 기록 | 로거는 교체형 리튬 전지로 최대 6년(23 °C 기준) 동작하고 측정값을 채널당 10,000개까지 저장합니다. 네트워크가 끊겨도 기록은 로거 안에 남습니다. |
| 야간·휴일 원격 알림 | 온도가 설정 범위를 벗어나면 SMS, 이메일, 음성 전화, 앱 푸시로 알립니다. 주간 당직 일정을 정해 두면 그 시간의 담당자에게 전달됩니다. |
| 여러 장비를 한 화면에서 | 냉장고, 초저온 냉동고, 액체질소 탱크처럼 온도대가 다른 장비도 프로브만 바꿔 같은 로거로 기록하고, 한 화면에서 비교합니다. |
| 실사에 바로 내는 기록 | MySirius Cloud는 데이터를 10년간 보관하고 PDF·CSV로 내보냅니다. Advanced 레벨에서는 감사추적과 전자서명을 제공합니다. |
| 멈추지 않는 교정 | Green Digital 프로브는 교정 계수를 프로브 안에 저장합니다. 교정된 프로브로 바꿔 꽂으면 모니터링을 멈추지 않고 교정이 끝납니다. |
규제와 기준이 요구하는
온도 기록
온도 기록을 정하는 기준은 시설 종류에 따라 다릅니다. 아래 표에서 우리 시설에 해당하는 기준을 먼저 확인하세요.
| 기준 | 요구 내용 | JRI로 갖추는 방법 |
|---|---|---|
| KGSP 의약품 유통품질 관리기준(도매) | 자동온도기록장치가 부착된 냉장·냉동설비, 문서는 기록일부터 2년 보존 | 로거가 자동으로 기록하고 MySirius Cloud가 10년간 보관 |
| KGMP 의약품 제조 및 품질관리기준(제조소) | 온·습도 정기 점검, 기록계 정기 교정, 전자기록은 허가된 사람만 입력·변경·삭제하고 백업으로 훼손·소실에 대비 | 사용자 프로필별 권한, Advanced 레벨 감사추적, 교정 계수를 내장한 교체식 프로브 |
| 백신 보관 및 관리 가이드라인 질병관리청 2025.10(접종기관) | 자동온도기록장치(DDL) 사용, 설정 온도 이탈 시 즉시 담당자 알람, 냉장고와 분리된 전원, 기록 최소 5년 보관 | 자체 리튬 전지로 동작하는 로거, MySirius 원격 알림, 10년 데이터 보관 |
| 데이터 완전성 평가지침(식약처) 21 CFR Part 11 | 감사추적, 전자서명, 사람별 권한 분리 | MySirius Advanced 레벨(Compliance option) |
| 생명윤리법 시행규칙 배아생성의료기관 표준운영지침(2024) | 배아 보관용 잠금장치 부착 액체질소 탱크, 탱크 오작동 방지 같은 안전장치 | Cryo 프로브로 탱크 온도를 연속 기록 |
장비를 갖추는 것만으로 요건이 채워지지는 않습니다. 밸리데이션, 계정 관리 SOP, 기록의 정기 검토를 함께 운영해야 합니다.
더 알아보기 · 의약품 온도기록 규제 지도, 국내편
장비별 권장 구성
이 제품처럼 액체질소를 쓰는 보관 장비에는 Nova SPY Digital에 Green Digital Cryo 프로브(−196 ~ −130 °C, ±0.5 °C)를 꽂아 프로브만 안에 넣고 로거 본체는 바깥에 두는 구성을 권장합니다. 액체질소를 다루는 보관실에는 O₂ 트랜스미터로 공기 중 산소 농도를 함께 감시하세요.
| 감시 대상 | 권장 구성 | 측정 범위·정확도 |
|---|---|---|
| 액체질소 탱크, −150 °C 냉동고 | Nova SPY Digital + Green Digital Cryo 프로브 | −196 ~ −130 °C, ±0.5 °C |
| −80·−60 °C 초저온 냉동고 | Nova SPY Digital + Green Digital Low Temperature 프로브 | −90 ~ 0 °C, ±0.2 °C(−90 ~ −40 °C) |
| −40·−30·−25 °C 냉동고 | Nova SPY Digital + Green Digital Low Temperature 프로브 | ±0.3 °C(−40 ~ 0 °C) |
| 2~8 °C 약품·실험실 냉장고 | Nova SPY Digital + Green Digital 온도 프로브, 또는 Nano SPY T1 | 프로브 −40 ~ +80 °C, ±0.2 °C(−40 ~ +50 °C) T1 −40 ~ +85 °C, ±0.3 °C(−18 ~ +50 °C) |
| 실험실·보관실 환경 | Nano SPY TH | −30 ~ +70 °C, 0 ~ 100 %RH |
| 액체질소 보관실 공기 | O₂ 트랜스미터 + Nano SPY Universal | 산소 농도 0 ~ 25 % vol |
| 보관 공간 온도 매핑 | Mapping Kit 15점 Nova SPY Digital | 로거 15대, −90 °C까지 |
측정값은 LINK 통신 모듈을 거쳐 MySirius Cloud로 모입니다. 하이얼 장비와 JRI 모니터링은 모두 (주)테솔이 국내에 공급합니다. 센서·로거 교정은 (주)테솔의 KOLAS 인정 범위에 해당하는지 확인해 안내하고, 온도 매핑과 IQ/OQ/PQ 밸리데이션도 함께 맡습니다.
관련 제품
원형 캐니스터형과 함께 보는
액체질소 용기
- Haier Biomedical YDS-10-125 ~ YDS-50B-125 사각 랙 소형 액체질소 보관 용기
- Haier Biomedical YDH-3 ~ YDH-25-216 기상 보관 드라이 쉬퍼
- Haier Biomedical Bio-2T·Bio-6T 휴대용 극저온 운반 용기
넥 직경이 다른 모델 중 무엇을 골라야 합니까?
정치 보관 기간이 길면 좁은 넥을, 시료 출입이 잦고 수량이 많으면 넓은 넥을 고르세요. 같은 35 L에서도 정적 유지 시간이 286일, 159일, 86일 순으로 짧아지니 보충 계획과 함께 정하세요.
YDS 원형 캐니스터 용기는 액체질소를 얼마나 자주 보충해야 합니까?
정적 유지 시간보다 훨씬 짧은 주기로 수위를 점검하고 보충하세요. 정적 유지 시간은 가득 채운 용기가 완전히 증발하기까지의 일수이므로, 시료에 여유를 두려면 이 값의 일부만 기준으로 삼으세요.
YDS 원형 캐니스터 용기를 운송에도 사용할 수 있습니까?
네, 이 시리즈는 정치 보관과 운송을 겸하는 용기입니다. 이동 중에는 덮개를 잠그고 용기를 세워 고정하세요. 항공 운송이 필요하면 YDH 드라이 쉬퍼를 검토하세요.
YDS 용기는 전원 공사나 별도 설치가 필요합니까?
아닙니다. 진공 단열 용기라 전원 없이 액체질소만 채워 쓰며, 바닥 하중과 환기만 확인하면 됩니다. 밀폐된 소규모 공간에서는 질소 농도 감시 설비를 함께 갖추세요.
캐니스터 한 개에 스트로와 바이알은 얼마나 담깁니까?
캐니스터의 지름과 높이가 수납량을 정합니다. 지름 38 mm, 높이 120 mm 캐니스터는 0.5~3 mL 바이알 12개를, 높이 276 mm 캐니스터는 24개를 담습니다.

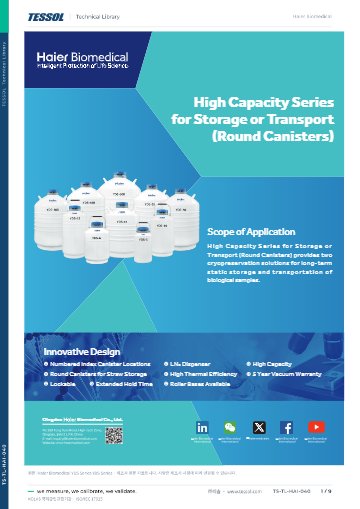

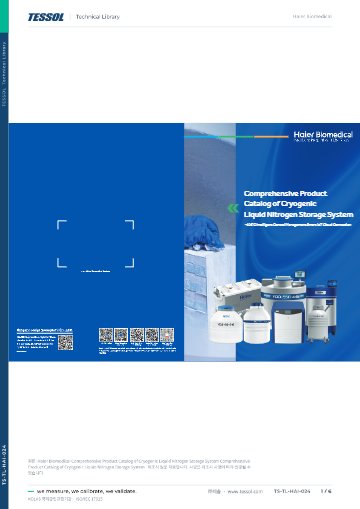

제품 자료
