Haier Biomedical YDH-3 ~ YDH-25-216 기상 보관 드라이 쉬퍼

MODEL: YDH-3, YDH-6-80, YDH-10-125, YDH-15-216, YDH-25-216
브랜드: Haier Biomedical

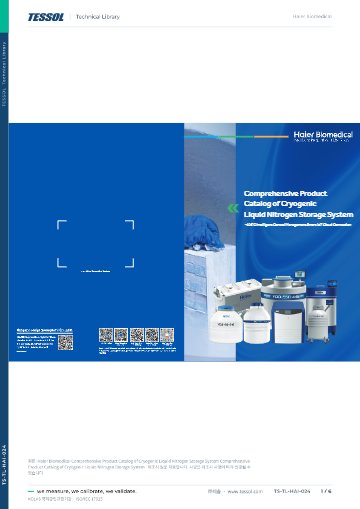

제품 자료: Comprehensive Product Catalog of Cryogenic Liquid Nitrogen Storage System 카탈로그(영

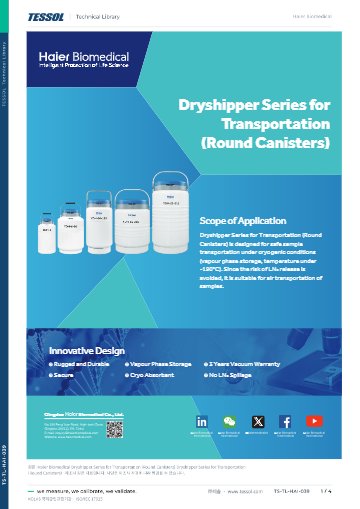

Dryshipper Series for Transportation (Round Canisters) 데이터시트(영문)

제품문의 구매하기

액체질소가 흘러나오지 않아
항공 운송에 알맞은 드라이 쉬퍼

Haier Biomedical YDH 기상 보관 드라이 쉬퍼

견적 받기

Haier Biomedical YDH-3 ~ YDH-25-216은 액체질소를 흡수재에 머금게 해 시료를 -190 °C 미만의 기상 상태로 옮기는 3~25 L급 드라이 쉬퍼(기상 운송 용기)입니다. 액체질소가 흘러나오지 않아 항공 운송에 알맞은 5개 모델로 구성됩니다.

YDH-25-216은 216 mm 넥에 바이알 500개를 담고, 증기상 정적 유지 시간은 10일입니다. 흡수재가 9 L의 액체질소를 붙잡고 있어 용기가 넘어져도 쏟아지지 않습니다. 전 모델에 3년 진공 보증이 따르며, (주)테솔이 국내에 공식 공급합니다.

-190 °C 미만

기상 보관 온도

3 ~ 25 L

액체질소 용량, 5개 모델

4 ~ 14일

증기상 정적 유지 시간

3년

진공 보증 기간

특징

액체질소는 가두고
시료는 마른 채로

특징	현장에서 달라지는 점
액체질소 흡수재	액체질소가 흡수재에 머물러 용기가 넘어져도 흘러나오지 않으므로 운송 중 바닥 오염과 취급 사고가 줄어듭니다.
스테인리스 메시 분리층	시료 공간과 흡수재를 나누어 시료가 액체질소에 직접 닿지 않습니다.
-190 °C 미만 기상 보관	기상 상태에서 시료를 얼려 둔 채 옮기므로 액상 용기보다 안전하게 다룰 수 있습니다.
빠른 액체질소 충전	충전이 빨라 출하 직전의 준비 시간이 길어지지 않습니다.
잠금식 덮개와 견고한 알루미늄 구조	이동 중에 덮개가 열리지 않고, 견고한 구조가 외부 충격을 견딥니다.
스트로·크라이오바이알 겸용 구성	스테인리스 캐니스터나 폴리카보네이트 극저온 박스 중에서 시료 규격에 맞게 고를 수 있습니다.

더 알아보기 · LN2 용기 안전 취급, 질식·동상·압력 세 가지

운송 구조

액상 용기와 다른
기상 운송의 조건

YDS 시리즈는 액체질소를 직접 채워 보관과 운송을 겸하지만, YDH는 액체질소를 흡수재에 머금게 한 채 기상으로 운송합니다. 흡수할 수 있는 액체질소는 YDH-3의 1.3 L에서 YDH-25-216의 9 L까지 모델마다 다르며, 이 양이 증기상 정적 유지 시간을 좌우합니다.

정적 증발량이 가장 큰 모델은 YDH-15-216으로 하루 1.5 L이고, 유지 시간은 4일에 그칩니다. YDH-6-80은 하루 0.2 L로 14일을 유지하므로, 운송 거리가 길다면 용량보다 유지 시간을 먼저 비교하세요.

216 mm 넥의 랙 구성

216 mm 넥 모델은 입구가 넓어 랙을 통째로 넣고 뺄 수 있어 박스 단위 작업에 알맞습니다. 바이알은 YDH-15-216이 300개, YDH-25-216이 500개 들어갑니다.

용량 선택

시료 수와 운송 일수로
정하는 모델

2 mL 바이알 기준으로 YDH-10-125는 100개, YDH-15-216은 300개, YDH-25-216은 500개를 담습니다. 액체질소 1 L당 수납량으로 따지면 각각 10개, 20개, 20개입니다. 같은 20개라도 YDH-25-216은 유지 시간이 10일로 YDH-15-216의 4일보다 훨씬 길어 장거리 운송에 유리합니다.

스트로 시료 — YDH-3은 0.5 mL 스트로 132개, YDH-6-80은 374개, YDH-10-125는 854개를 담습니다.
완충전 중량 — YDH-3은 4.7 kg, YDH-25-216은 23 kg입니다. 사람이 들 수 있는지 먼저 확인하세요.
공항·택배 반입 — 포장 상태의 운송 중량은 5.5~20.5 kg이므로, 포장 규격은 운송 업체와 미리 맞추세요.

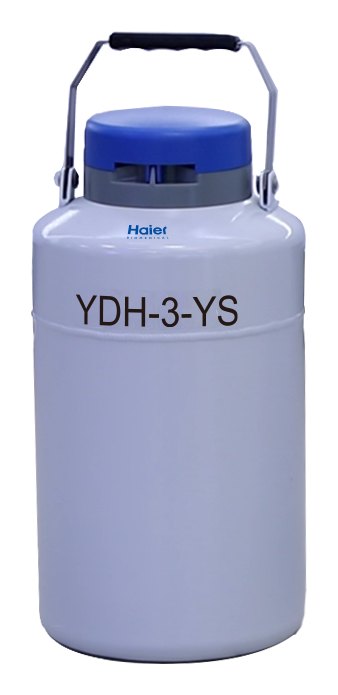

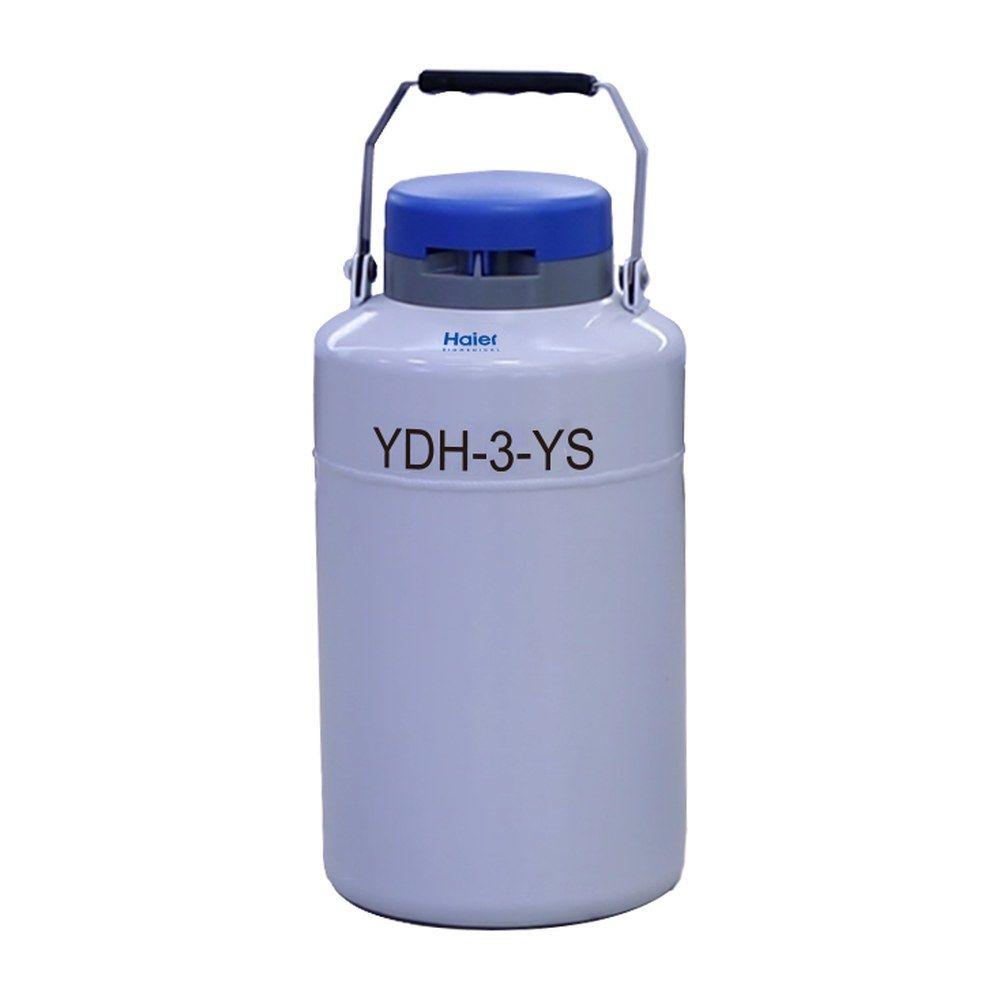

Haier Biomedical YDH-3 ~ YDH-25-216 기상 보관 드라이 쉬퍼 - 소형 YDH-3-YS 드라이 쉬퍼

스트로를 소량 보내는 소형 모델

YDH-3은 넥 50 mm에 0.5 mL 스트로 132개를 담는 가장 작은 모델입니다. 빈 용기가 3.2 kg이라 스트로 시료를 조금씩 발송할 때 다루기 편합니다.

사양

3~25 L 5개 모델
비교 사양

항목	YDH-3	YDH-6-80	YDH-10-125	YDH-15-216	YDH-25-216
액체질소 용량	3 L	6 L	10 L	15 L	25 L
캐니스터 / 랙	캐니스터 1개	캐니스터 1개	캐니스터 1개 / 랙 1개	랙 1개	랙 1개
스트로 0.5 mL	132개	374개	854개	—	—
스트로 0.25 mL	298개	837개	1,940개	—	—
2 mL 바이알(랙 구성)	—	—	100개	300개	500개
흡수 가능 액체질소량	1.3 L	2.9 L	3.4 L	6 L	9 L
정적 증발량	0.16 L/일	0.2 L/일	0.43 L/일	1.5 L/일	0.89 L/일
증기상 정적 유지 시간	8일	14일	8일	4일	10일
넥(입구) 직경	50 mm	80 mm	125 mm	216 mm	216 mm
높이	445 mm	500 mm	625 mm	555 mm	730 mm
외경	223 mm	300 mm	300 mm	394 mm	394 mm
캐니스터 직경	38 mm	63 mm	97 mm	—	—
캐니스터 높이	120 mm	120 mm	120 mm	—	—
빈 용기 중량	3.2 kg	6.5 kg	8.9 kg	13 kg	15 kg
완충전 중량	4.7 kg	8.9 kg	12.5 kg	17.8 kg	23 kg
운송 중량	5.5 kg	7.7 kg	9.7 kg	15.2 kg	20.5 kg
인증	CE	CE	CE	CE	CE

시리즈 공통 사양

항목	사양
보관 방식	기상 보관(Vapour Phase), 액체질소 흡수재 방식
기상 보관 온도	-190 °C 미만
시료 공간 분리	스테인리스 메시
본체 구조	견고한 알루미늄, 잠금식 덮개
진공 보증	3년
기본 구성품	스테인리스 캐니스터, 폴리카보네이트 극저온 박스
선택 사양	잠금 덮개
정적 증발량 측정 조건	열평형 도달 후 24시간 증발량, 101.325 kPa·20 °C 환산
전원	불필요(진공 단열 용기)

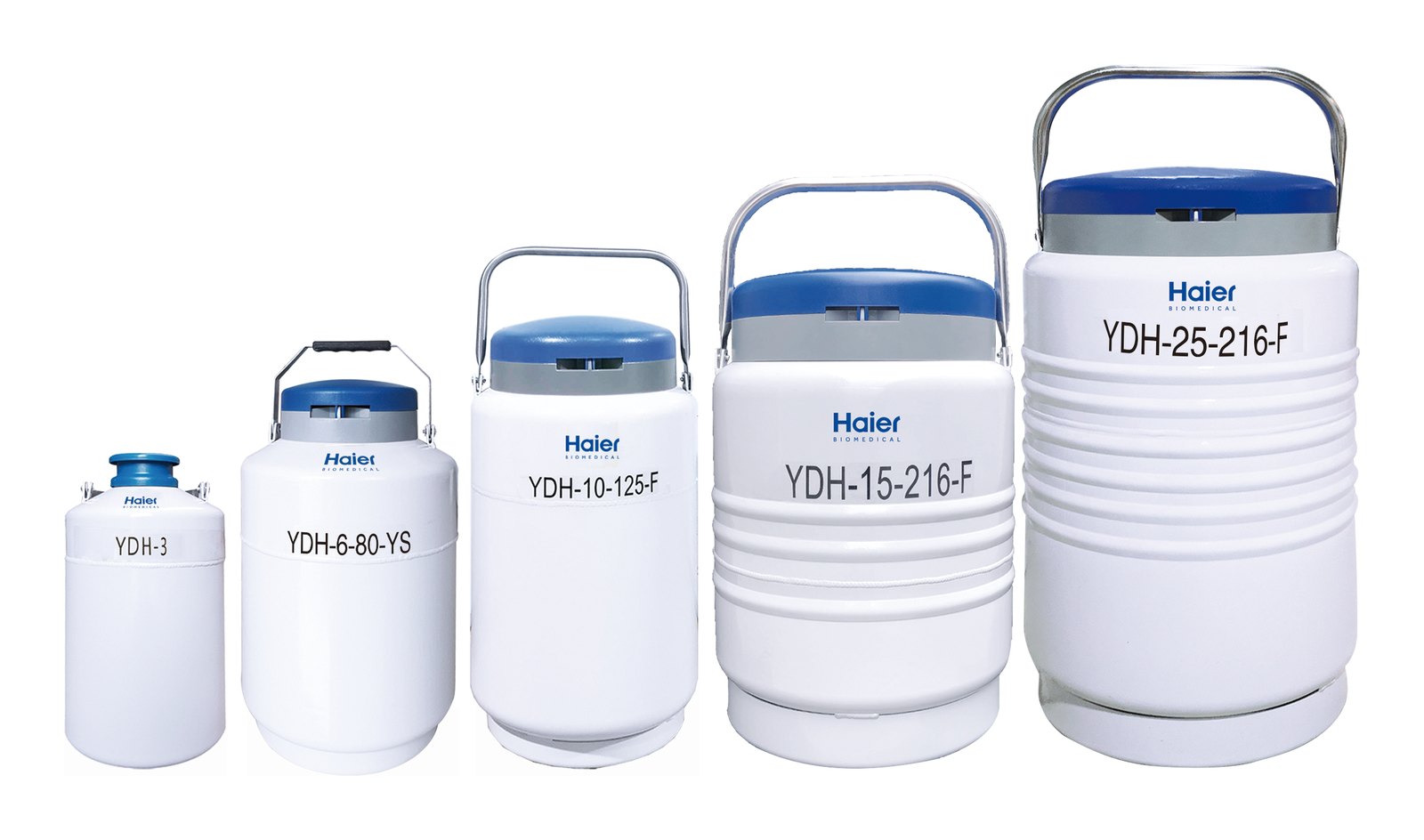

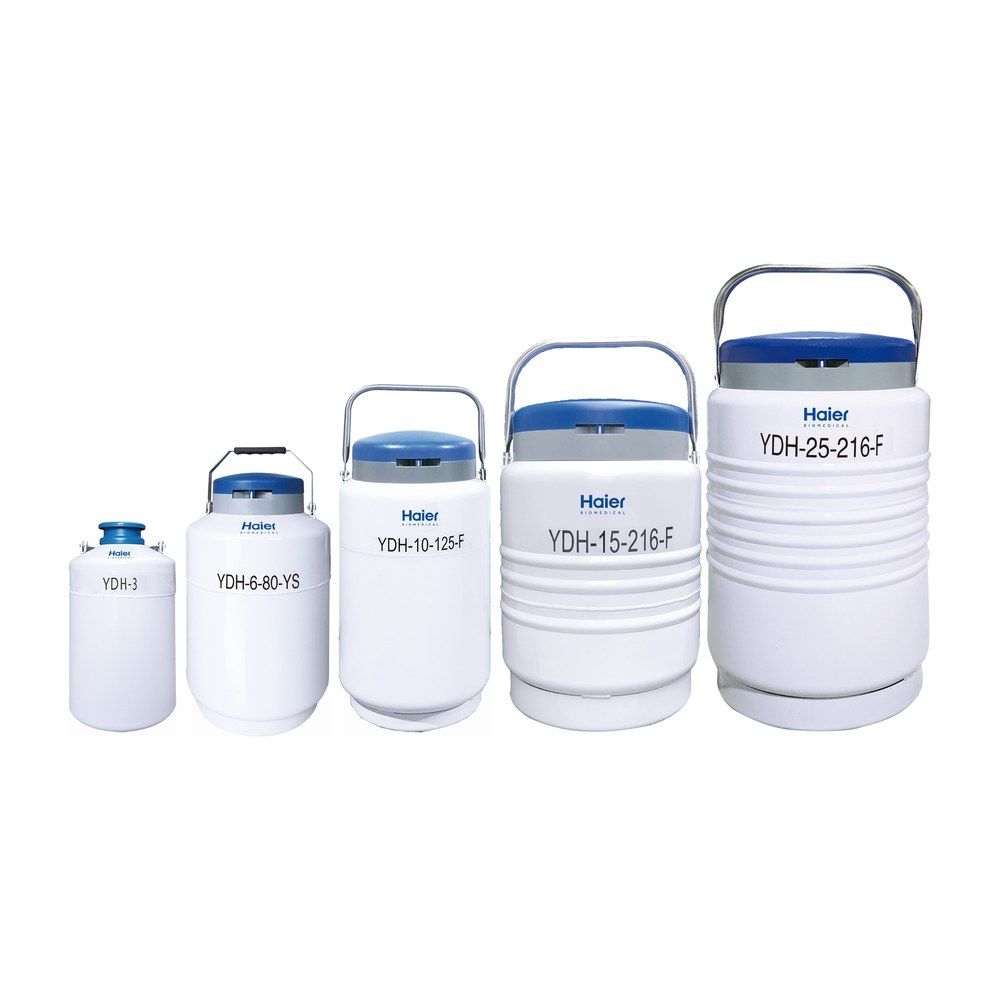

Haier Biomedical YDH-3 ~ YDH-25-216 기상 보관 드라이 쉬퍼 - YDH-3부터 YDH-25-216-F까지 용량별 라인업

3 L부터 25 L까지 다섯 용량

넥 직경이 50 mm에서 216 mm까지 달라지므로, 담을 시료의 규격과 함께 비교해 고르세요. 용량별로 늘어선 라인업을 보면 크기 차이도 한눈에 알 수 있습니다.

더 알아보기 · 세포처리시설 허가 기준, 첨단재생바이오법 정리

활용 분야

항공·장거리 이송이
필요한 현장

연구기관 간 시료 교환 — 공동 연구 기관으로 세포와 조직 시료를 기상 상태로 보냅니다.
바이오뱅크 분양 출하 — 분양을 요청받은 시료를 스트로나 바이알 단위로 포장해 배송합니다.
병원 간 검체 이송 — 가까운 병원 사이에서 냉동 검체를 액체질소가 샐 걱정 없이 옮깁니다.
해외 연구 시료 반입·반출 — 항공 운송에 알맞은 구조라서 국제 이송 일정에 맞출 수 있습니다.

더 알아보기 · 난임센터, 배양기와 LN2 탱크를 한 화면에

선택 가이드

이송 거리와 방식으로 고르는
드라이 쉬퍼

이럴 때	추천 모델	이유
스트로 시료를 소량 발송할 때	YDH-3	넥 50 mm에 0.5 mL 스트로 132개를 담고, 빈 용기는 3.2 kg입니다.
기상 상태를 가장 오래 유지해야 할 때	YDH-6-80	증기상 정적 유지 시간이 14일로 시리즈에서 가장 깁니다.
스트로와 바이알을 한 대로 보낼 때	YDH-10-125	스트로 854개와 바이알 100개 구성을 모두 갖췄습니다.
바이알 박스를 대량으로 보낼 때	YDH-25-216	랙 구성으로 500개를 담고 유지 시간은 10일입니다.
실험실 안에서 손으로 소량만 옮길 때	Bio-2T 휴대용 극저온 운반 용기	빈 용기 3 kg대의 휴대형이라 이송 시간이 짧은 현장에 알맞습니다.

온도 모니터링

JRI 무선 모니터링과
함께 쓰는 이유

하이얼 장비가 시료를 보관하고 처리하는 일을 맡는다면, JRI 무선 모니터링은 그 온도를 장비와 독립적으로 기록하고 알리는 일을 맡습니다. 별도 전지로 동작하는 로거가 온도를 계속 기록하고, 온도가 벗어나면 JRI MySirius가 자리를 비운 담당자에게도 알립니다.

함께 쓰면	현장에서 달라지는 점
장비와 독립된 기록	로거는 교체형 리튬 전지로 최대 6년(23 °C 기준) 동작하고 측정값을 채널당 10,000개까지 저장합니다. 네트워크가 끊겨도 기록은 로거 안에 남습니다.
야간·휴일 원격 알림	온도가 설정 범위를 벗어나면 SMS, 이메일, 음성 전화, 앱 푸시로 알립니다. 주간 당직 일정을 정해 두면 그 시간의 담당자에게 전달됩니다.
여러 장비를 한 화면에서	냉장고, 초저온 냉동고, 액체질소 탱크처럼 온도대가 다른 장비도 프로브만 바꿔 같은 로거로 기록하고, 한 화면에서 비교합니다.
실사에 바로 내는 기록	MySirius Cloud는 데이터를 10년간 보관하고 PDF·CSV로 내보냅니다. Advanced 레벨에서는 감사추적과 전자서명을 제공합니다.
멈추지 않는 교정	Green Digital 프로브는 교정 계수를 프로브 안에 저장합니다. 교정된 프로브로 바꿔 꽂으면 모니터링을 멈추지 않고 교정이 끝납니다.

규제와 기준이 요구하는
온도 기록

온도 기록을 정하는 기준은 시설 종류에 따라 다릅니다. 아래 표에서 우리 시설에 해당하는 기준을 먼저 확인하세요.

기준	요구 내용	JRI로 갖추는 방법
KGSP 의약품 유통품질 관리기준(도매)	자동온도기록장치가 부착된 냉장·냉동설비, 문서는 기록일부터 2년 보존	로거가 자동으로 기록하고 MySirius Cloud가 10년간 보관
KGMP 의약품 제조 및 품질관리기준(제조소)	온·습도 정기 점검, 기록계 정기 교정, 전자기록은 허가된 사람만 입력·변경·삭제하고 백업으로 훼손·소실에 대비	사용자 프로필별 권한, Advanced 레벨 감사추적, 교정 계수를 내장한 교체식 프로브
백신 보관 및 관리 가이드라인 질병관리청 2025.10(접종기관)	자동온도기록장치(DDL) 사용, 설정 온도 이탈 시 즉시 담당자 알람, 냉장고와 분리된 전원, 기록 최소 5년 보관	자체 리튬 전지로 동작하는 로거, MySirius 원격 알림, 10년 데이터 보관
데이터 완전성 평가지침(식약처) 21 CFR Part 11	감사추적, 전자서명, 사람별 권한 분리	MySirius Advanced 레벨(Compliance option)
생명윤리법 시행규칙 배아생성의료기관 표준운영지침(2024)	배아 보관용 잠금장치 부착 액체질소 탱크, 탱크 오작동 방지 같은 안전장치	Cryo 프로브로 탱크 온도를 연속 기록

장비를 갖추는 것만으로 요건이 채워지지는 않습니다. 밸리데이션, 계정 관리 SOP, 기록의 정기 검토를 함께 운영해야 합니다.

더 알아보기 · 의약품 온도기록 규제 지도, 국내편

장비별 권장 구성

이 제품처럼 액체질소를 쓰는 보관 장비에는 Nova SPY Digital에 Green Digital Cryo 프로브(−196 ~ −130 °C, ±0.5 °C)를 꽂아 프로브만 안에 넣고 로거 본체는 바깥에 두는 구성을 권장합니다. 액체질소를 다루는 보관실에는 O₂ 트랜스미터로 공기 중 산소 농도를 함께 감시하세요.

감시 대상	권장 구성	측정 범위·정확도
액체질소 탱크, −150 °C 냉동고	Nova SPY Digital + Green Digital Cryo 프로브	−196 ~ −130 °C, ±0.5 °C
−80·−60 °C 초저온 냉동고	Nova SPY Digital + Green Digital Low Temperature 프로브	−90 ~ 0 °C, ±0.2 °C(−90 ~ −40 °C)
−40·−30·−25 °C 냉동고	Nova SPY Digital + Green Digital Low Temperature 프로브	±0.3 °C(−40 ~ 0 °C)
2~8 °C 약품·실험실 냉장고	Nova SPY Digital + Green Digital 온도 프로브, 또는 Nano SPY T1	프로브 −40 ~ +80 °C, ±0.2 °C(−40 ~ +50 °C) T1 −40 ~ +85 °C, ±0.3 °C(−18 ~ +50 °C)
실험실·보관실 환경	Nano SPY TH	−30 ~ +70 °C, 0 ~ 100 %RH
액체질소 보관실 공기	O₂ 트랜스미터 + Nano SPY Universal	산소 농도 0 ~ 25 % vol
보관 공간 온도 매핑	Mapping Kit 15점 Nova SPY Digital	로거 15대, −90 °C까지

측정값은 LINK 통신 모듈을 거쳐 MySirius Cloud로 모입니다. 하이얼 장비와 JRI 모니터링은 모두 (주)테솔이 국내에 공급합니다. 센서·로거 교정은 (주)테솔의 KOLAS 인정 범위에 해당하는지 확인해 안내하고, 온도 매핑과 IQ/OQ/PQ 밸리데이션도 함께 맡습니다.

YDH와 함께 보는
운송·보관 장비

YDH 드라이 쉬퍼를 항공 운송에 쓸 수 있습니까?
네, 액체질소가 흡수재에 머물러 흘러내리지 않는 구조라서 항공 운송에 알맞습니다. 항공사별 위험물 규정과 포장 지침은 운송 업체와 미리 맞춰 두세요.
YDH 드라이 쉬퍼는 충전하고 나서 얼마나 오래 -190 °C 미만을 유지합니까?
모델에 따라 증기상 정적 유지 시간이 4~14일입니다. 이 값은 예냉을 마치고 열평형에 도달한 뒤 가만히 두었을 때의 기준이므로, 실제 운송 일정은 여유를 두고 잡으세요.
YDS 액상 용기 대신 YDH를 골라야 하는 경우는 언제입니까?
용기가 기울 수 있거나 항공으로 이동하는 운송이라면 YDH를 고르세요. 가만히 두고 보관하는 것이 중심이라면 증발량이 낮은 YDS 시리즈가 보충 간격 면에서 유리합니다.
YDH에는 스트로와 바이알 중 어떤 시료를 담을 수 있습니까?
넥 125 mm 이하 모델은 스트로를 담고, 125 mm와 216 mm 넥 모델은 2 mL 바이알 랙 구성을 지원합니다. 캐니스터와 극저온 박스 중에서 시료 규격에 맞는 것을 고르세요.
