Haier Biomedical YDC-3000H 초저온 운송 카트

Haier Biomedical YDC-3000H 초저온 운송 카트

MODEL
YDC-3000H
브랜드
Haier Biomedical

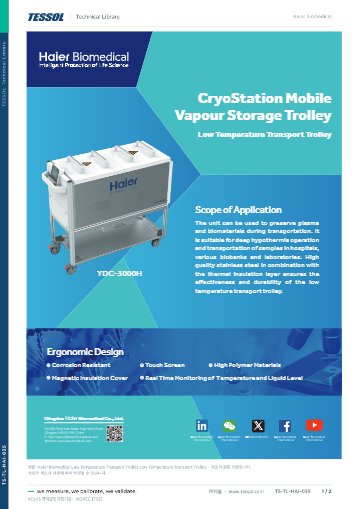

제품 자료
제품문의 구매하기

이동하면서 극저온 작업을
이어 가는 초저온 운송 카트

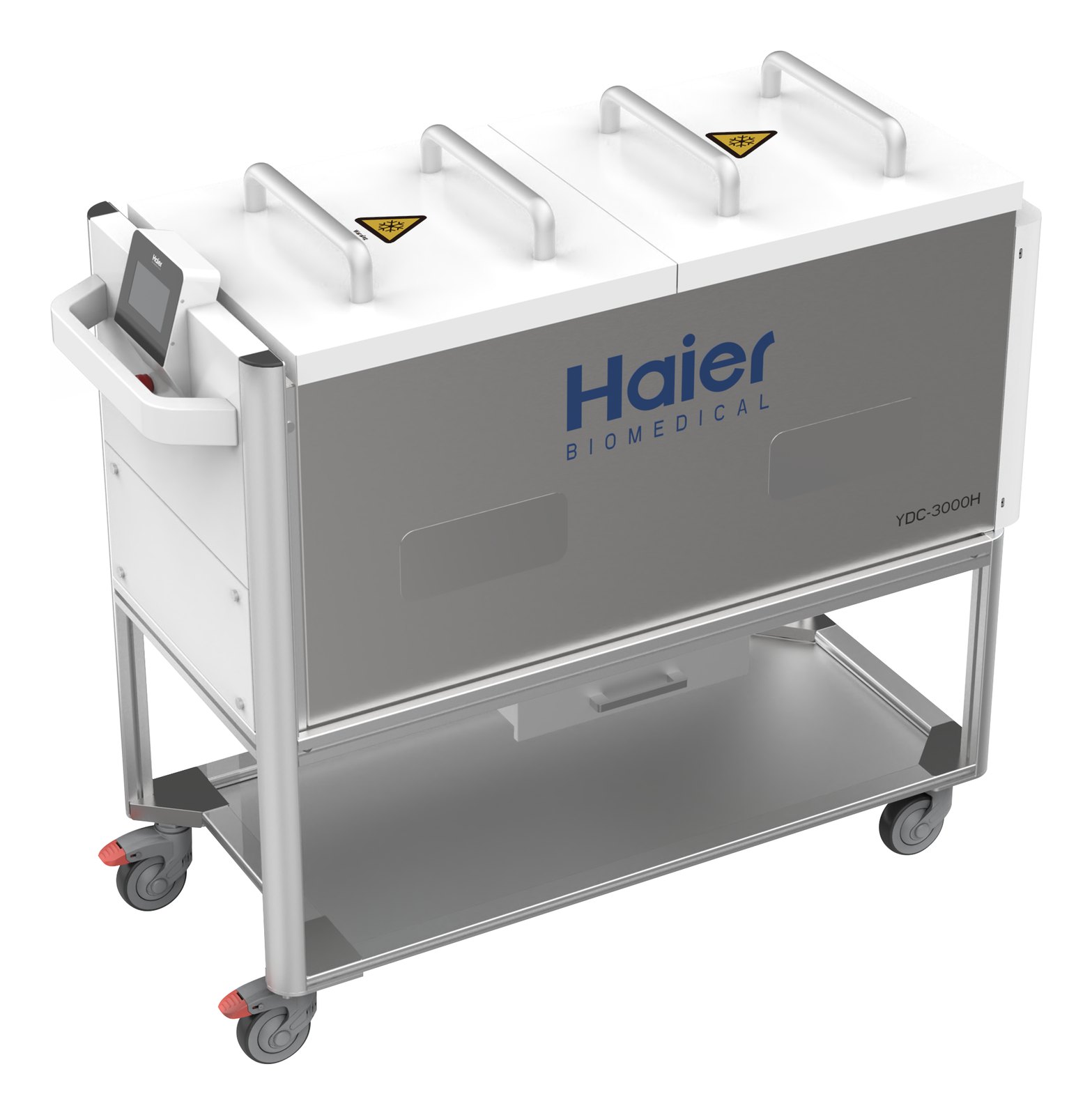

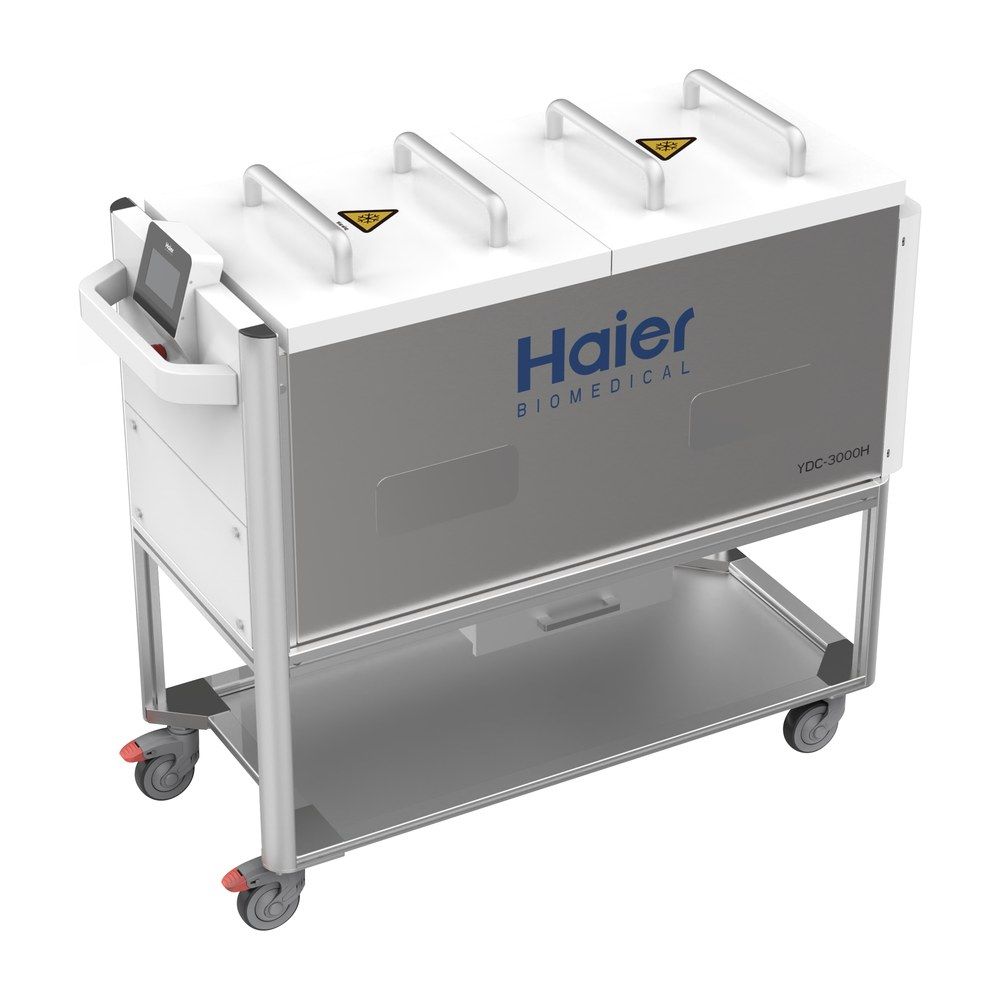

Haier Biomedical YDC-3000H 초저온 운송 카트

견적 받기

Haier Biomedical YDC-3000H는 33 L의 액체질소로 2 mL 동결보존 튜브 3,000개를 기상 상태로 옮기는 스테인리스 이동식 초저온 운송 카트(모바일 증기상 보관 트롤리)입니다. 이송하는 동안에도 시료를 꺼내고 정리하는 극저온 작업을 이어 갈 수 있어 병원, 바이오뱅크, 연구실에서 쓰입니다.

터치스크린에 온도와 액체질소 수위가 실시간으로 나오고, 현재 수위로 얼마나 더 쓸 수 있는지도 계산해 보여 줍니다. 한 번 채우면 최대 24시간 연속 작동하며, 기록은 USB 포트로 내려받습니다. 이 카트는 (주)테솔이 국내에 공식 공급합니다.

3,000개

2 mL 동결보존 튜브 최대 수납량

33 L

트레이 아래 액체질소 용량

24시간

한 번 충전 뒤 최대 연속 작동

65 / 30개

5×5 / 10×10 박스 최대 수납

특징

이동과 작업을
한 대로 묶은 구조

핵심 특징현장에서 달라지는 점
LCD 터치스크린카트를 세우지 않고 화면에서 바로 상태를 확인하므로 이송 중 확인이 간단합니다.
온도·수위 실시간 모니터링과 잔여 시간 표시현재 수위로 쓸 수 있는 시간이 표시되어, 목적지까지 충전 없이 갈 수 있는지 출발 전에 판단할 수 있습니다.
USB 데이터 내보내기이송 중의 온도와 수위 기록을 PC로 옮겨 이송 이력 자료로 정리합니다.
자석 부착 단열 커버작업하는 동안 덮개를 본체 옆면에 붙여 둘 수 있어, 작업대에서 덮개 놓을 자리를 찾지 않아도 됩니다.
스테인리스 본체와 단열층부식에 강하고, 실험실에서 오염이 묻어도 닦아 내기 쉽습니다.
일체형 유니버설 캐스터방향을 바꾸기 쉬워 좁은 복도와 엘리베이터 안에서도 움직이기 수월합니다.

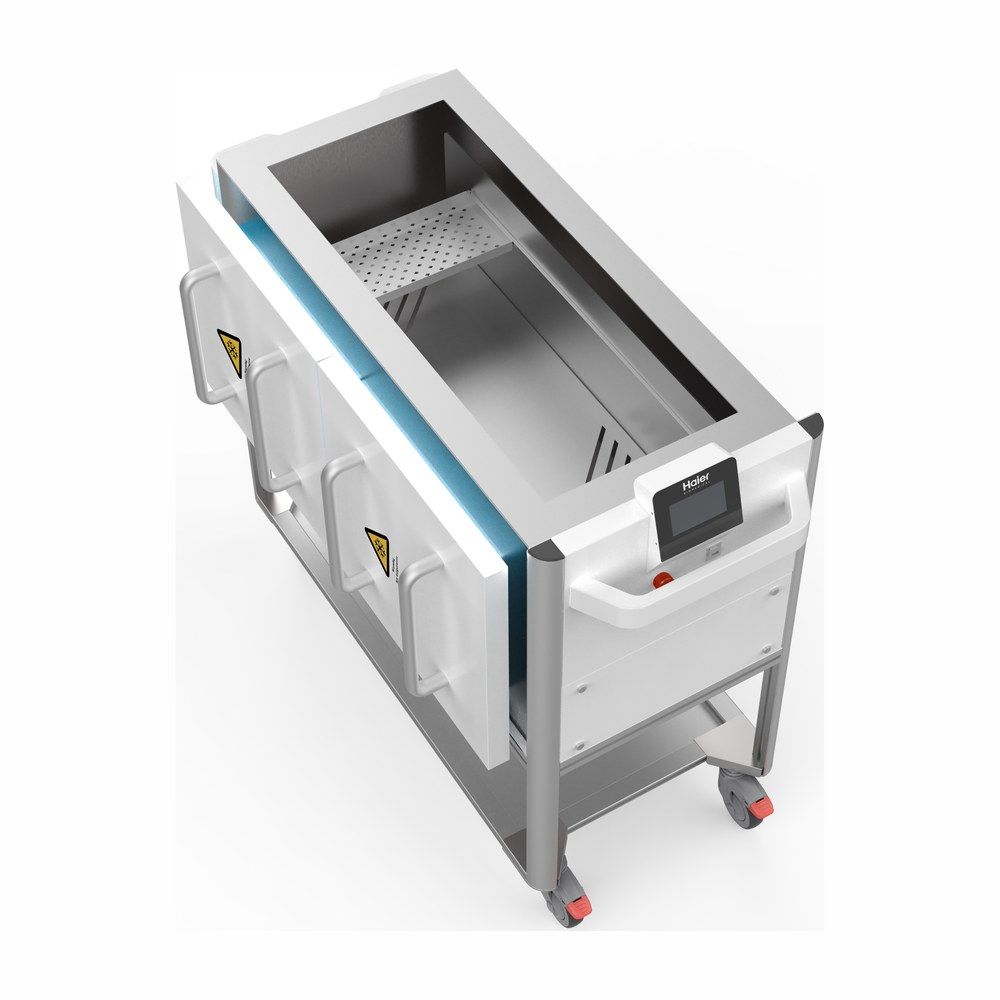

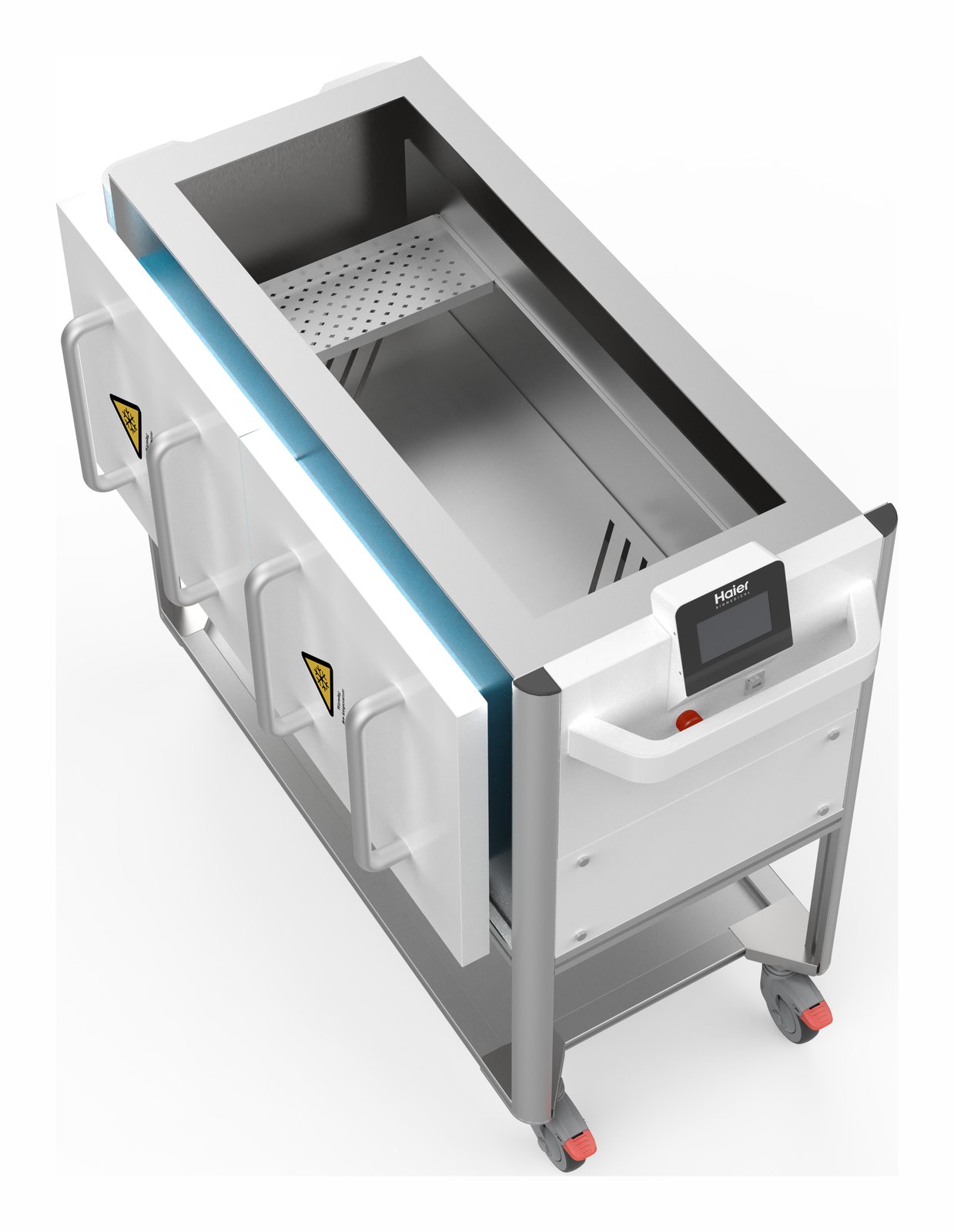

Haier Biomedical YDC-3000H 초저온 운송 카트 - 덮개를 연 스테인리스 보관 공간과 조작 화면

덮개 안쪽과 조작 화면

덮개를 열면 스테인리스 보관 공간이 드러나고, 같은 면의 터치스크린으로 온도와 수위를 확인합니다. 액체질소는 카트 측면의 주입 시스템 연결부로 보충합니다.

수납 계획

박스 규격별
수납량 계산

냉동 보관공간은 900 × 335 × 163 mm이며, 박스 규격에 따라 수납량이 달라집니다. 10×10 박스는 30개를 담아 2 mL 튜브 3,000개를, 5×5 박스는 65개를 담아 1,625개를 보관합니다.

  • 선반 공간 — 950 × 440 × 220 mm 공간에 이송 중 쓰는 작업 도구를 올려 둡니다.
  • 기본 구성 — 온도·액체 수위 모니터, 작업용 브래킷, 극저온 보존 박스, 주입 시스템이 함께 제공됩니다.

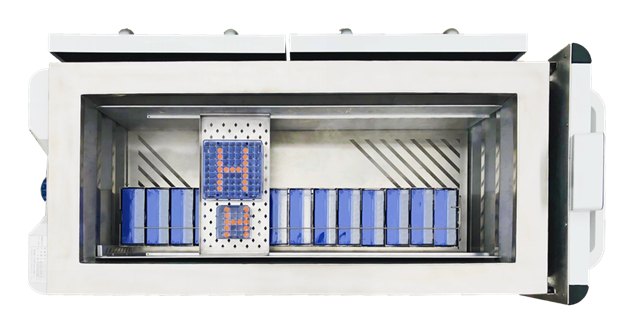

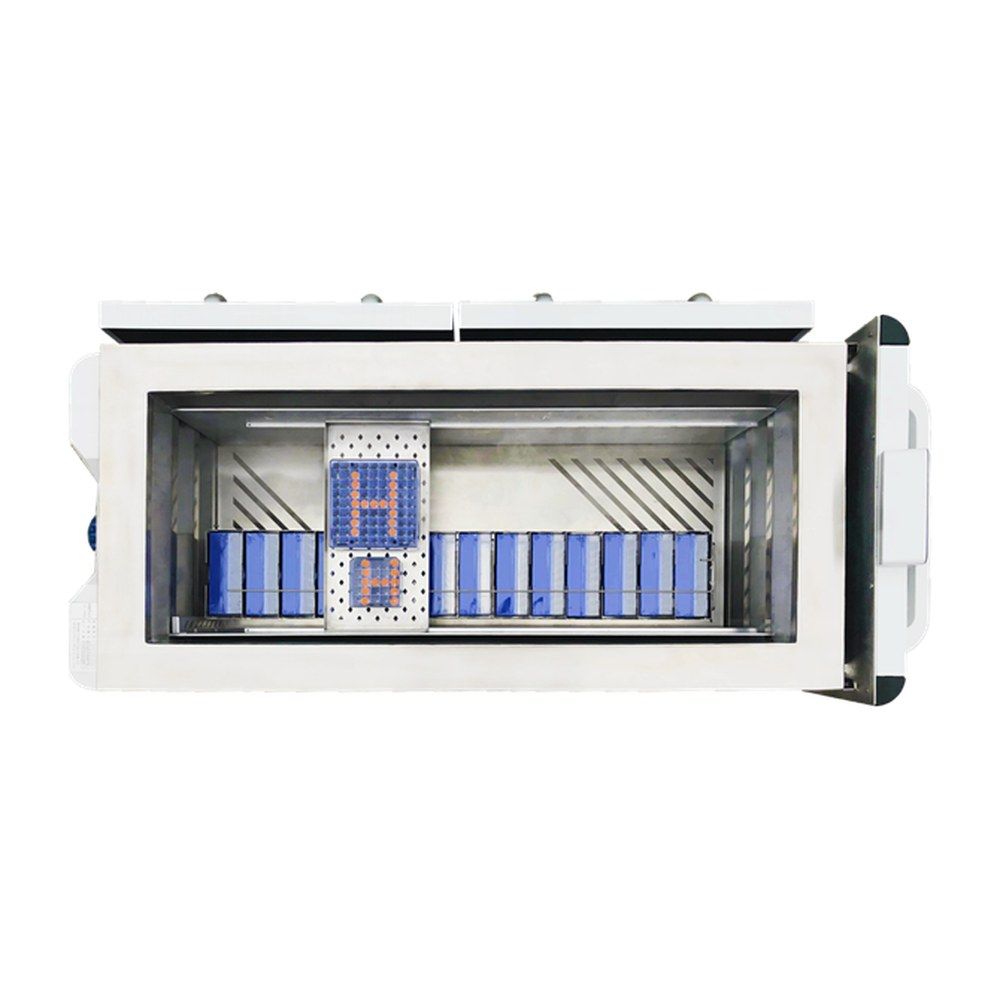

Haier Biomedical YDC-3000H 초저온 운송 카트 - 위에서 본 내부 박스 배치

박스를 한 줄로 놓는 보관공간

보관공간은 길이 900 mm, 폭 335 mm, 깊이 163 mm의 긴 직사각형이라 박스를 한 줄로 늘어놓기 좋습니다. 위에서 내려다보면 박스가 놓인 모습을 한눈에 확인할 수 있습니다.

이동 경로

반입 치수와
연속 작동 시간

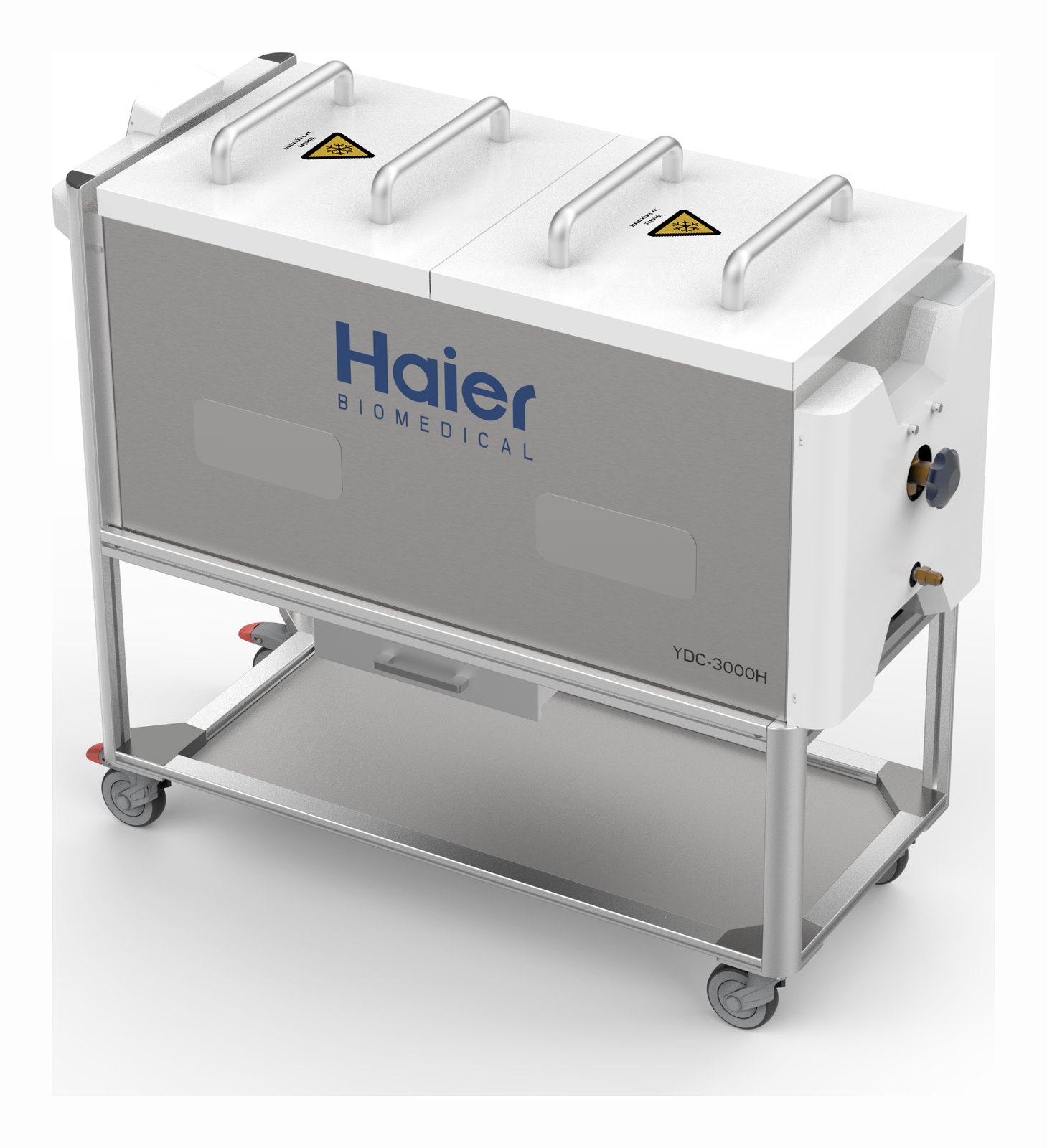

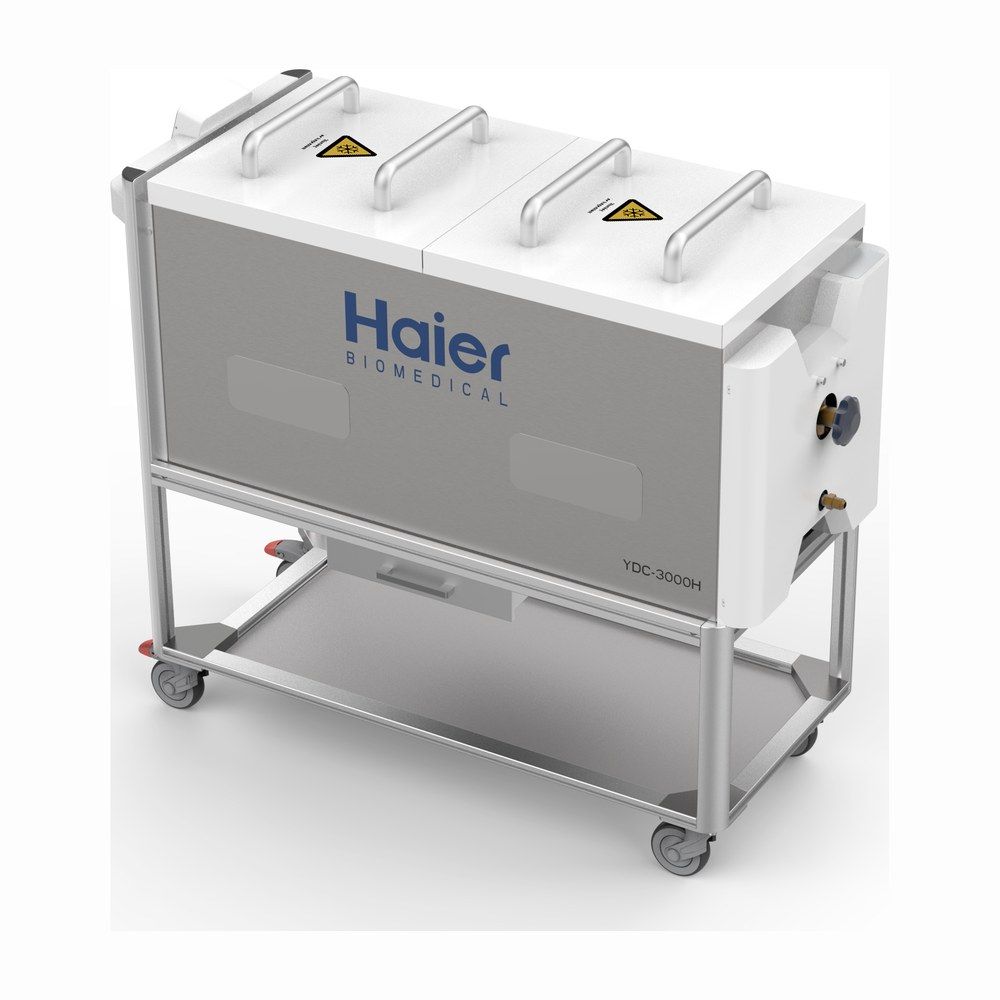

Haier Biomedical YDC-3000H 초저온 운송 카트 - 트롤리 반대편 사선 외관

병동 문과 엘리베이터를 지날 폭

외형은 길이 1,295 mm, 폭 523 mm, 높이 1,095 mm입니다. 가장 좁은 방향이 폭 523 mm이므로 병동 문과 엘리베이터 출입구의 유효 폭을 먼저 재어 보세요.

야간 이송이나 건물 사이를 오가는 일정은 예상 잔여 사용 시간과 24시간 연속 작동을 기준으로 잡습니다. 출발 전에 수위를 확인해 목적지 도착 시간보다 잔여 시간이 넉넉한지 따져 보세요.

더 알아보기 · LN2 용기 안전 취급, 질식·동상·압력 세 가지

사양

3,000개 수납과
이동식 작업 사양

항목사양
모델YDC-3000H
외형 치수 (L×W×H)1,295 × 523 × 1,095 mm
냉동 보관공간 (L×W×H)900 × 335 × 163 mm
선반 공간 (L×W×H)950 × 440 × 220 mm
액체질소 용량(트레이 하부)33 L
5×5 동결 박스 최대 수납65개
10×10 동결 박스 최대 수납30개
2 mL 동결보존 튜브 최대 수납3,000개
연속 작동 시간최대 24시간
디스플레이LCD 터치스크린
모니터링온도·액체 수위 실시간 감시, 예상 잔여 사용 시간 표시
데이터 인터페이스USB 내보내기
본체 소재스테인리스 스틸, 단열층
외관스프레이 코팅, 고분자 소재 커버, 자석 부착 단열 커버
이동일체형 유니버설 캐스터
기본 구성온도·액체 수위 모니터, 작업용 브래킷, 극저온 보존 박스, 주입 시스템

더 알아보기 · IQ·OQ·PQ 문서, 단계별로 담을 것

활용 분야

이송과 작업이
이어지는 현장

  • 병원 — 검사실과 수술 부서 사이에서 생체 재료를 극저온 상태로 옮깁니다.
  • 바이오뱅크 — 보관 구역과 분주 구역 사이에서 박스를 옮기며 입출고 작업을 합니다.
  • 실험실 — 이송 중에도 시료를 꺼내고 정리하는 작업대 역할을 합니다.

더 알아보기 · 난임센터, 배양기와 LN2 탱크를 한 화면에

선택 가이드

이송 방식으로 고르는
초저온 운송 장비

이럴 때추천 장비이유
박스 여러 개를 옮기면서 작업까지 할 때YDC-3000H박스 30~65개를 싣고 24시간 연속 작동합니다.
손에 들고 소량만 옮길 때Bio-2T · Bio-6T빈 용기 3~3.5 kg의 휴대형이라 짧은 이송에 알맞습니다.
항공이나 장거리로 보낼 때YDH 드라이 쉬퍼액체질소가 흡수재에 머물러 흘러내리지 않는 기상 운송 구조입니다.
대량 시료의 입출고를 자동화할 때HSN96 자동화 시스템로봇이 시료를 입출고하고, 위치는 IoT로 추적합니다.

온도 모니터링

JRI 무선 모니터링과
함께 쓰는 이유

하이얼 장비가 시료를 보관하고 처리하는 일을 맡는다면, JRI 무선 모니터링은 그 온도를 장비와 독립적으로 기록하고 알리는 일을 맡습니다. 별도 전지로 동작하는 로거가 온도를 계속 기록하고, 온도가 벗어나면 JRI MySirius가 자리를 비운 담당자에게도 알립니다.

함께 쓰면현장에서 달라지는 점
장비와 독립된 기록로거는 교체형 리튬 전지로 최대 6년(23 °C 기준) 동작하고 측정값을 채널당 10,000개까지 저장합니다. 네트워크가 끊겨도 기록은 로거 안에 남습니다.
야간·휴일 원격 알림온도가 설정 범위를 벗어나면 SMS, 이메일, 음성 전화, 앱 푸시로 알립니다. 주간 당직 일정을 정해 두면 그 시간의 담당자에게 전달됩니다.
여러 장비를 한 화면에서냉장고, 초저온 냉동고, 액체질소 탱크처럼 온도대가 다른 장비도 프로브만 바꿔 같은 로거로 기록하고, 한 화면에서 비교합니다.
실사에 바로 내는 기록MySirius Cloud는 데이터를 10년간 보관하고 PDF·CSV로 내보냅니다. Advanced 레벨에서는 감사추적과 전자서명을 제공합니다.
멈추지 않는 교정Green Digital 프로브는 교정 계수를 프로브 안에 저장합니다. 교정된 프로브로 바꿔 꽂으면 모니터링을 멈추지 않고 교정이 끝납니다.

규제와 기준이 요구하는
온도 기록

온도 기록을 정하는 기준은 시설 종류에 따라 다릅니다. 아래 표에서 우리 시설에 해당하는 기준을 먼저 확인하세요.

기준요구 내용JRI로 갖추는 방법
KGSP
의약품 유통품질 관리기준(도매)		자동온도기록장치가 부착된 냉장·냉동설비, 문서는 기록일부터 2년 보존로거가 자동으로 기록하고 MySirius Cloud가 10년간 보관
KGMP
의약품 제조 및 품질관리기준(제조소)		온·습도 정기 점검, 기록계 정기 교정, 전자기록은 허가된 사람만 입력·변경·삭제하고 백업으로 훼손·소실에 대비사용자 프로필별 권한, Advanced 레벨 감사추적, 교정 계수를 내장한 교체식 프로브
백신 보관 및 관리 가이드라인
질병관리청 2025.10(접종기관)		자동온도기록장치(DDL) 사용, 설정 온도 이탈 시 즉시 담당자 알람, 냉장고와 분리된 전원, 기록 최소 5년 보관자체 리튬 전지로 동작하는 로거, MySirius 원격 알림, 10년 데이터 보관
데이터 완전성 평가지침(식약처)
21 CFR Part 11		감사추적, 전자서명, 사람별 권한 분리MySirius Advanced 레벨(Compliance option)
생명윤리법 시행규칙
배아생성의료기관 표준운영지침(2024)		배아 보관용 잠금장치 부착 액체질소 탱크, 탱크 오작동 방지 같은 안전장치Cryo 프로브로 탱크 온도를 연속 기록

장비를 갖추는 것만으로 요건이 채워지지는 않습니다. 밸리데이션, 계정 관리 SOP, 기록의 정기 검토를 함께 운영해야 합니다.

더 알아보기 · 의약품 온도기록 규제 지도, 국내편

장비별 권장 구성

이 제품처럼 액체질소를 쓰는 보관 장비에는 Nova SPY Digital에 Green Digital Cryo 프로브(−196 ~ −130 °C, ±0.5 °C)를 꽂아 프로브만 안에 넣고 로거 본체는 바깥에 두는 구성을 권장합니다. 액체질소를 다루는 보관실에는 O₂ 트랜스미터로 공기 중 산소 농도를 함께 감시하세요.

감시 대상권장 구성측정 범위·정확도
액체질소 탱크, −150 °C 냉동고Nova SPY Digital + Green Digital Cryo 프로브−196 ~ −130 °C, ±0.5 °C
−80·−60 °C 초저온 냉동고Nova SPY Digital + Green Digital Low Temperature 프로브−90 ~ 0 °C, ±0.2 °C(−90 ~ −40 °C)
−40·−30·−25 °C 냉동고Nova SPY Digital + Green Digital Low Temperature 프로브±0.3 °C(−40 ~ 0 °C)
2~8 °C 약품·실험실 냉장고Nova SPY Digital + Green Digital 온도 프로브, 또는 Nano SPY T1프로브 −40 ~ +80 °C, ±0.2 °C(−40 ~ +50 °C)
T1 −40 ~ +85 °C, ±0.3 °C(−18 ~ +50 °C)
실험실·보관실 환경Nano SPY TH−30 ~ +70 °C, 0 ~ 100 %RH
액체질소 보관실 공기O₂ 트랜스미터 + Nano SPY Universal산소 농도 0 ~ 25 % vol
보관 공간 온도 매핑Mapping Kit 15점 Nova SPY Digital로거 15대, −90 °C까지

측정값은 LINK 통신 모듈을 거쳐 MySirius Cloud로 모입니다. 하이얼 장비와 JRI 모니터링은 모두 (주)테솔이 국내에 공급합니다. 센서·로거 교정은 (주)테솔의 KOLAS 인정 범위에 해당하는지 확인해 안내하고, 온도 매핑과 IQ/OQ/PQ 밸리데이션도 함께 맡습니다.
