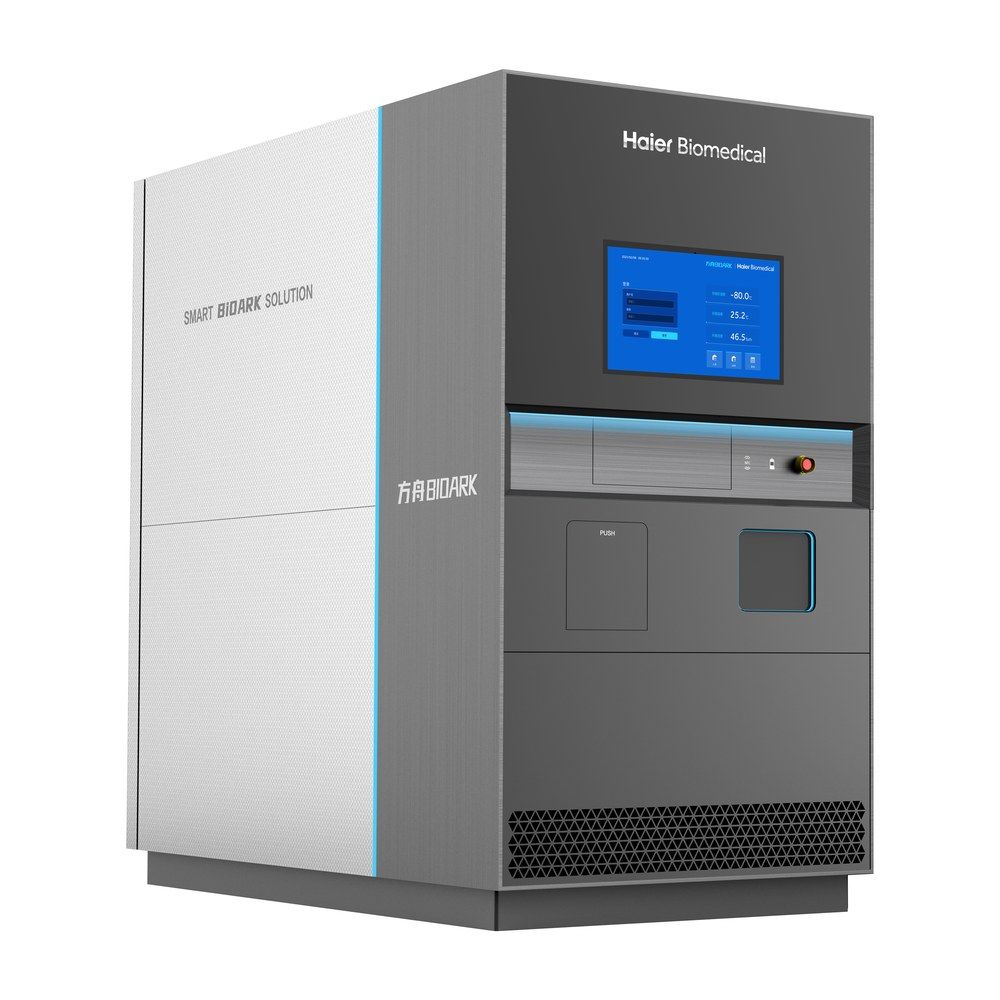

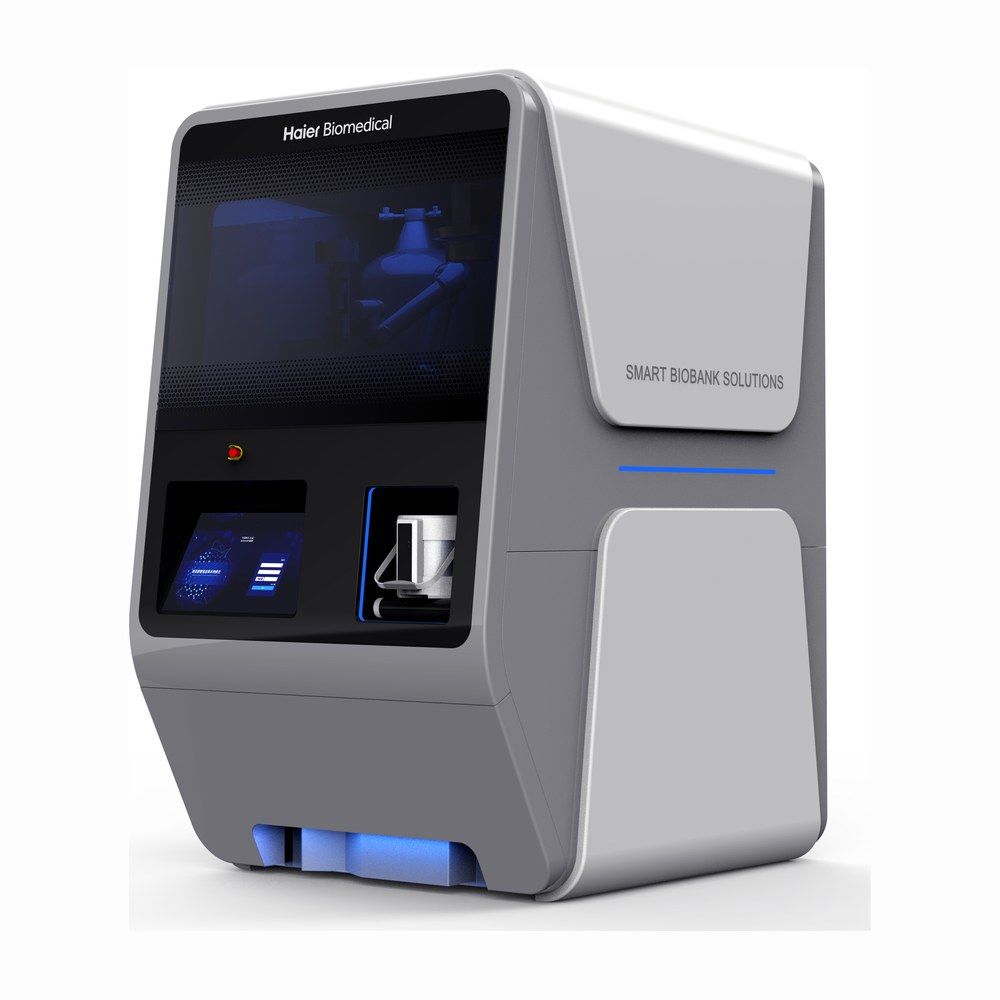

Haier Biomedical HSN96 자동화 액체질소 시료 보관 시스템

견적 받기

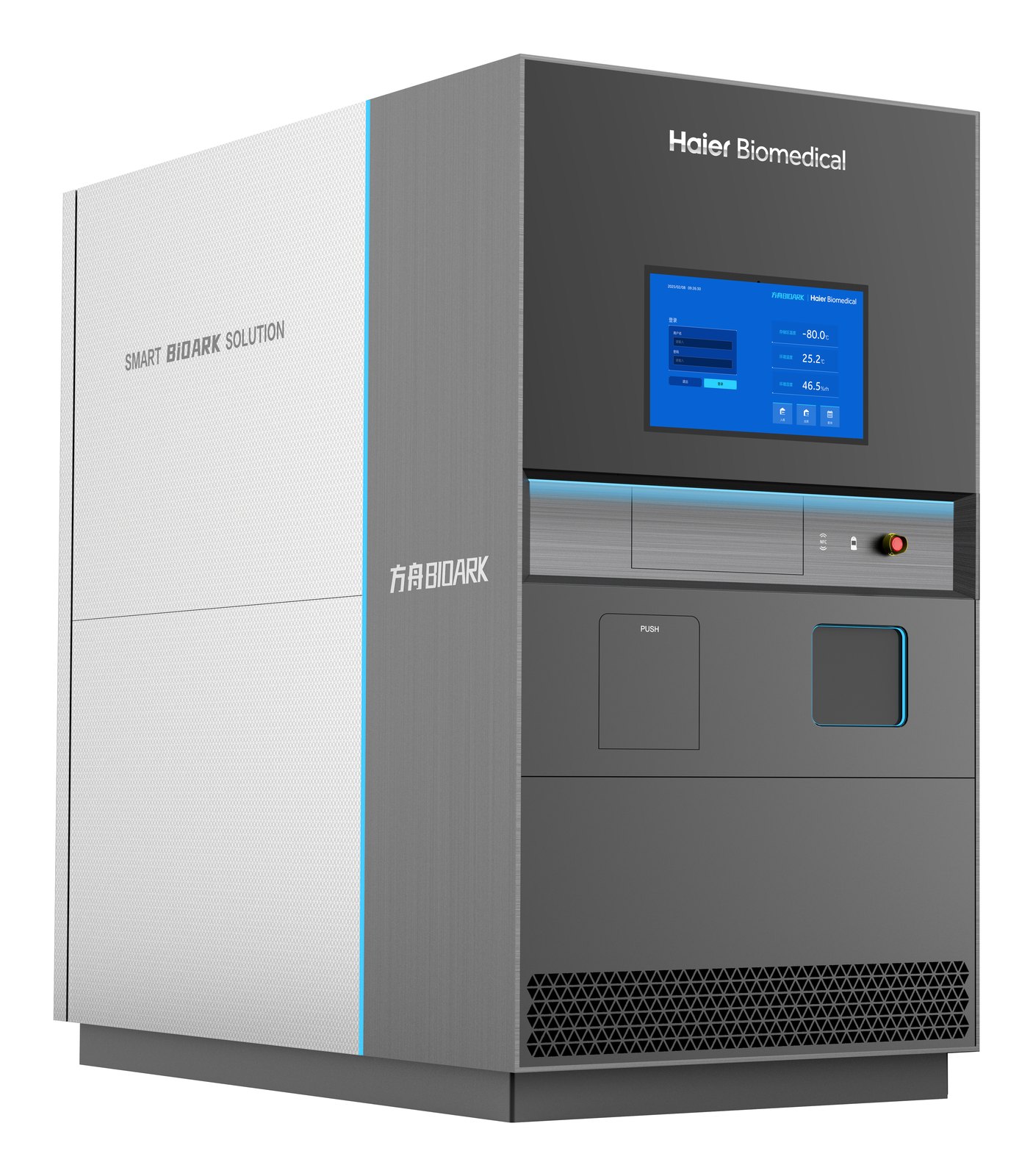

Haier Biomedical HSN96-46K2는 로봇이 SBS 2 mL 튜브를 입출고하는 -196 °C 자동화 액체질소 시료 보관 시스템(자동화 바이오뱅크)입니다. 튜브 46,000개를 -180 °C 미만에서 보관하며, 시료의 위치와 이력을 IoT로 추적합니다.

작업자가 저온 구역에 손을 대지 않고도 단일 튜브와 박스를 한 번의 조작으로 꺼낼 수 있습니다. 토크 피드백 그리퍼는 튜브 파손을 막고, 선회식 보관 구조는 로봇 충돌을 피합니다. 이 시스템은 24,000개 구성의 HSN96-24K2와 이송 용기 HSN96-01H1까지 (주)테솔이 국내에 공식 공급합니다.

46,000개

HSN96-46K2 SBS 2 mL 튜브 보관

-180 °C 미만

시스템 보관 온도

≤25 L

HSN96-46K2 일일 정적 액체질소 소비

6시간 이상

HSN96-01H1 -150 °C 미만 유지

특징

자동 입출고와
시료 안전 구조

핵심 특징현장에서 달라지는 점
단일·박스 자동 입출고사람이 저온 구역에 들어가지 않고 필요한 튜브나 박스만 꺼내므로, 작업 중 저온 접촉과 시료 노출 시간이 줄어듭니다.
일체형 로봇과 튜브 집기 구역의 협동 로봇튜브 집기 구역을 독립시켜 영구 시료 손실을 막고, 반복 작업은 일체형 로봇이 맡습니다.
토크 피드백 그리퍼집는 힘을 되먹임으로 조절해 튜브 파열과 낙하를 줄입니다.
단열 구동부와 선회식 보관 구조구동부의 주요 이동 부품이 실온에서 안정적으로 움직이고, 선회 구조가 로봇 충돌을 피합니다.
IoT 위치 추적과 자체 개발 소프트웨어시료 위치를 실시간으로 추적해 분실을 막고, 입출고 이력이 남아 정보 안전의 기반이 됩니다.
맞춤 설계와 타 시스템 연동설치 장소에 맞춰 설계하고, 제3자 시스템과도 연동합니다.

투명 창으로 확인하는 로봇 영역

장비의 투명 창으로 내부 로봇과 그리퍼 영역을 직접 볼 수 있습니다.

설치 조건

층고와 바닥 치수를
먼저 확인

HSN96-46K2의 외형은 1,750 × 2,120 × 2,760 mm, HSN96-24K2는 1,540 × 1,920 × 2,600 mm입니다. 높이가 2.6 m 이상이므로 반입 경로의 문 높이와 설치실의 천장 높이를 모두 확인하세요.

  • 설치실 면적: 46K2는 약 3.7 m2의 바닥을 차지하므로, 작업자 동선과 정비 공간까지 포함해 설계하세요.
  • 배관: 액체질소 공급 배관 위치를 바닥 평면에서 확인하세요.
  • 맞춤 설계: 설비 위치와 배관 방향은 현장 도면에 맞춰 설계하는 맞춤 서비스로 조정합니다.

더 알아보기 · IQ·OQ·PQ 문서, 단계별로 담을 것

액체질소 운영

보유량과 정적 소비로
보는 보충 주기

플랫폼 하부 액체질소 용량은 HSN96-46K2가 320 L 이상, HSN96-24K2가 180 L 이상이고, 일일 정적 소비는 각각 25 L 이하, 15 L 이하입니다. 정적 소비만 따지면 46K2는 약 12.8일, 24K2는 약 12일분의 액체질소를 보유하는 셈입니다.

입출고 중 소비와 보충 간격은 시료 이동 빈도에 따라 달라집니다. 월간 입출고 건수를 알려 주세요. 보충 주기는 설치 후 실제 소비량으로 확정합니다.

더 알아보기 · LN2 용기 안전 취급, 질식·동상·압력 세 가지

사양

HSN96 자동화 시스템
모델별 사양

항목HSN96-46K2HSN96-24K2
보관 용량 (SBS 2 mL 튜브)46,000개24,000개
보관 온도-180 °C 미만-180 °C 미만
외형 치수 (W×D×H)1,750 × 2,120 × 2,760 mm1,540 × 1,920 × 2,600 mm
플랫폼 하부 액체질소 용량320 L 이상180 L 이상
일일 정적 액체질소 소비량25 L 이하15 L 이하
자동 입출고 단위단일 또는 박스단일 또는 박스
호환 용기SBS 규격 등, 0.5 · 1.5 · 2 mL 튜브SBS 규격 등, 0.5 · 1.5 · 2 mL 튜브

시스템 공통 사양

항목사양
입출고 방식단일·박스 자동 입출고, 일괄 처리, 원키 조작
로봇일체형 로봇, 튜브 집기 구역 협동 로봇
그리퍼토크 피드백 그리퍼, 기계식 그리퍼(튜브 낙하 방지)
보관 구조선회식 보관, 단열 구동 구조
시료 추적IoT 기반 실시간 위치 추적
소프트웨어자체 개발
맞춤 서비스현장 맞춤 설계, 제3자 시스템 연동

이송 용기 HSN96-01H1

항목사양
크기256 × 244 × 245 mm
수용SBS 샘플 박스 1개
빈 용기 중량4.1 ± 0.05 kg
단열 성능25 °C, 습도 50% 이하에서 -150 °C 미만 6시간 이상 유지
액체질소 용량2 L
IoT온도 수집·업로드, GPS 위치 확인
경보과온, 기울임
외부 인터페이스USB

활용 분야

대규모 시료를
관리하는 현장

  • 바이오뱅크 — 수만 개 단위의 SBS 튜브를 자동으로 입출고하고 위치를 추적합니다.
  • 제약·바이오 기업 — 세포주와 핵심 시료 라이브러리를 저온 상태로 유지하면서 반출합니다.
  • 병원·연구 병원 검체 은행 — 환자 유래 검체를 장기 보관하고 필요한 튜브만 꺼냅니다.

더 알아보기 · 세포처리시설 허가 기준, 첨단재생바이오법 정리

선택 가이드

규모와 용도에 맞는
모델 선택

이럴 때 (현장 조건·용량)권장 모델선택 근거(핵심 차이점)
시료 수가 많고 층고가 높은 설치실이라면HSN96-46K246,000개를 보관하며 액체질소를 320 L 이상 보유합니다.
중규모 시료에 층고가 낮다면HSN96-24K224,000개 구성이며 외형 높이는 2,600 mm입니다.
자동화 시스템 사이에서 시료를 박스로 옮긴다면HSN96-01H1SBS 박스 1개를 -150 °C 미만으로 6시간 이상 유지합니다.
자동화 없이 큰 액체질소 탱크에 보관한다면YDD 대용량 보관 용기로봇 없이 랙 단위로 보관하는 용기입니다.

구성·옵션

이송 용기와
맞춤 서비스

  • 이송 용기 HSN96-01H1 — 자동화 시스템 사이 또는 외부로 SBS 박스를 옮기는 2 L 액체질소 용기입니다.
  • 현장 맞춤 설계 — 설치 장소에 맞춰 설비를 설계하는 서비스입니다.
  • 제3자 시스템 연동 — 기존 실험실 관리 시스템과 연결합니다.

온도 모니터링

JRI 무선 모니터링과
함께 쓰는 이유

하이얼 장비가 시료를 보관하고 처리하는 일을 맡는다면, JRI 무선 모니터링은 그 온도를 장비와 독립적으로 기록하고 알리는 일을 맡습니다. 별도 전지로 동작하는 로거가 온도를 계속 기록하고, 온도가 벗어나면 JRI MySirius가 자리를 비운 담당자에게도 알립니다.

함께 쓰면현장에서 달라지는 점
장비와 독립된 기록로거는 교체형 리튬 전지로 최대 6년(23 °C 기준) 동작하고 측정값을 채널당 10,000개까지 저장합니다. 네트워크가 끊겨도 기록은 로거 안에 남습니다.
야간·휴일 원격 알림온도가 설정 범위를 벗어나면 SMS, 이메일, 음성 전화, 앱 푸시로 알립니다. 주간 당직 일정을 정해 두면 그 시간의 담당자에게 전달됩니다.
여러 장비를 한 화면에서냉장고, 초저온 냉동고, 액체질소 탱크처럼 온도대가 다른 장비도 프로브만 바꿔 같은 로거로 기록하고, 한 화면에서 비교합니다.
실사에 바로 내는 기록MySirius Cloud는 데이터를 10년간 보관하고 PDF·CSV로 내보냅니다. Advanced 레벨에서는 감사추적과 전자서명을 제공합니다.
멈추지 않는 교정Green Digital 프로브는 교정 계수를 프로브 안에 저장합니다. 교정된 프로브로 바꿔 꽂으면 모니터링을 멈추지 않고 교정이 끝납니다.

규제와 기준이 요구하는
온도 기록

온도 기록을 정하는 기준은 시설 종류에 따라 다릅니다. 아래 표에서 우리 시설에 해당하는 기준을 먼저 확인하세요.

기준요구 내용JRI로 갖추는 방법
KGSP
의약품 유통품질 관리기준(도매)		자동온도기록장치가 부착된 냉장·냉동설비, 문서는 기록일부터 2년 보존로거가 자동으로 기록하고 MySirius Cloud가 10년간 보관
KGMP
의약품 제조 및 품질관리기준(제조소)		온·습도 정기 점검, 기록계 정기 교정, 전자기록은 허가된 사람만 입력·변경·삭제하고 백업으로 훼손·소실에 대비사용자 프로필별 권한, Advanced 레벨 감사추적, 교정 계수를 내장한 교체식 프로브
백신 보관 및 관리 가이드라인
질병관리청 2025.10(접종기관)		자동온도기록장치(DDL) 사용, 설정 온도 이탈 시 즉시 담당자 알람, 냉장고와 분리된 전원, 기록 최소 5년 보관자체 리튬 전지로 동작하는 로거, MySirius 원격 알림, 10년 데이터 보관
데이터 완전성 평가지침(식약처)
21 CFR Part 11		감사추적, 전자서명, 사람별 권한 분리MySirius Advanced 레벨(Compliance option)
생명윤리법 시행규칙
배아생성의료기관 표준운영지침(2024)		배아 보관용 잠금장치 부착 액체질소 탱크, 탱크 오작동 방지 같은 안전장치Cryo 프로브로 탱크 온도를 연속 기록

장비를 갖추는 것만으로 요건이 채워지지는 않습니다. 밸리데이션, 계정 관리 SOP, 기록의 정기 검토를 함께 운영해야 합니다.

더 알아보기 · 의약품 온도기록 규제 지도, 국내편

장비별 권장 구성

이 제품처럼 액체질소를 쓰는 보관 장비에는 Nova SPY Digital에 Green Digital Cryo 프로브(−196 ~ −130 °C, ±0.5 °C)를 꽂아 프로브만 안에 넣고 로거 본체는 바깥에 두는 구성을 권장합니다. 액체질소를 다루는 보관실에는 O₂ 트랜스미터로 공기 중 산소 농도를 함께 감시하세요.

감시 대상권장 구성측정 범위·정확도
액체질소 탱크, −150 °C 냉동고Nova SPY Digital + Green Digital Cryo 프로브−196 ~ −130 °C, ±0.5 °C
−80·−60 °C 초저온 냉동고Nova SPY Digital + Green Digital Low Temperature 프로브−90 ~ 0 °C, ±0.2 °C(−90 ~ −40 °C)
−40·−30·−25 °C 냉동고Nova SPY Digital + Green Digital Low Temperature 프로브±0.3 °C(−40 ~ 0 °C)
2~8 °C 약품·실험실 냉장고Nova SPY Digital + Green Digital 온도 프로브, 또는 Nano SPY T1프로브 −40 ~ +80 °C, ±0.2 °C(−40 ~ +50 °C)
T1 −40 ~ +85 °C, ±0.3 °C(−18 ~ +50 °C)
실험실·보관실 환경Nano SPY TH−30 ~ +70 °C, 0 ~ 100 %RH
액체질소 보관실 공기O₂ 트랜스미터 + Nano SPY Universal산소 농도 0 ~ 25 % vol
보관 공간 온도 매핑Mapping Kit 15점 Nova SPY Digital로거 15대, −90 °C까지

측정값은 LINK 통신 모듈을 거쳐 MySirius Cloud로 모입니다. 하이얼 장비와 JRI 모니터링은 모두 (주)테솔이 국내에 공급합니다. 센서·로거 교정은 (주)테솔의 KOLAS 인정 범위에 해당하는지 확인해 안내하고, 온도 매핑과 IQ/OQ/PQ 밸리데이션도 함께 맡습니다.
