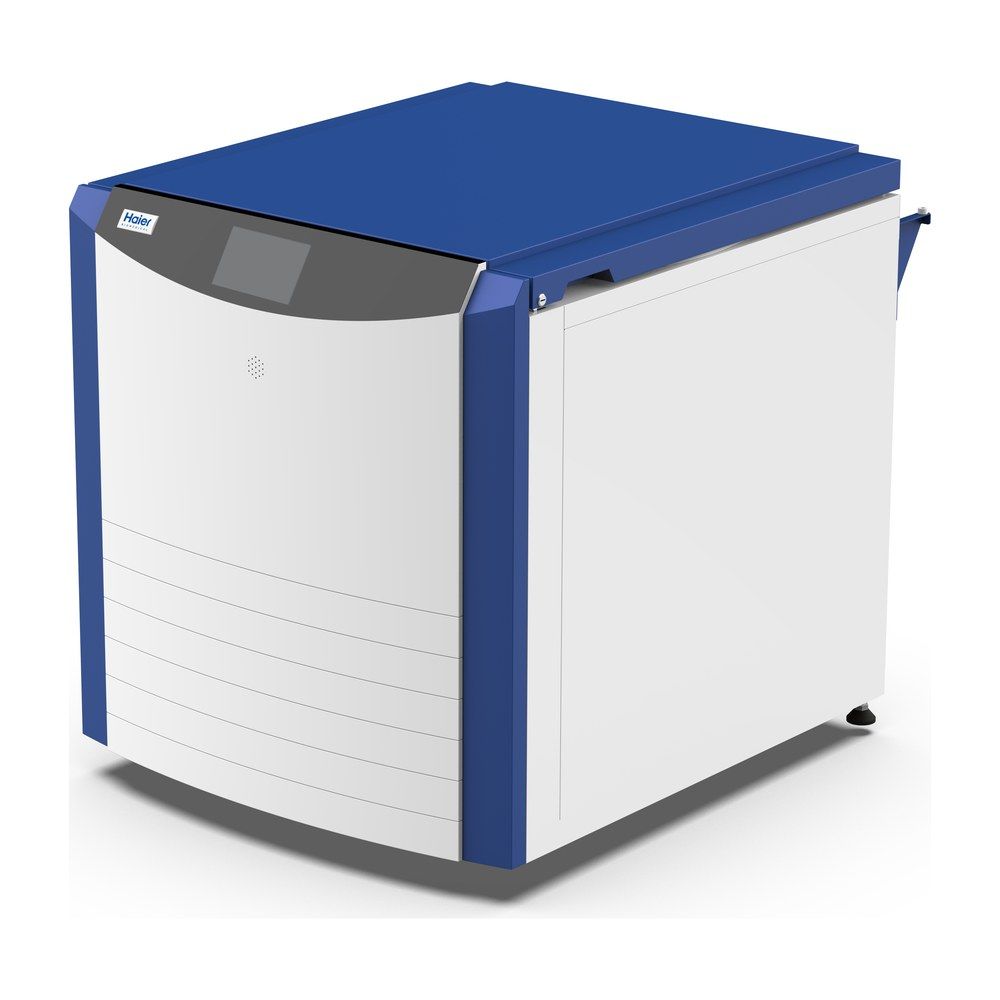

Haier Biomedical CryoBio 11Z·20Z·34Z 완전 개방형 액체질소 보관 시스템

Haier Biomedical CryoBio 11Z·20Z·34Z 완전 개방형 액체질소 보관 시스템

MODEL
CryoBio 11Z, CryoBio 20Z, CryoBio 34Z
브랜드
Haier Biomedical

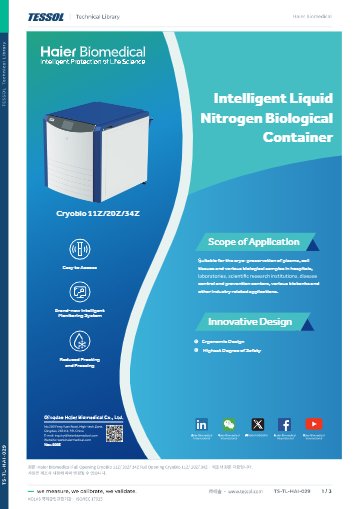

제품 자료
제품문의 구매하기

상부 전체가 유압식으로 열리는
완전 개방형 액체질소 탱크

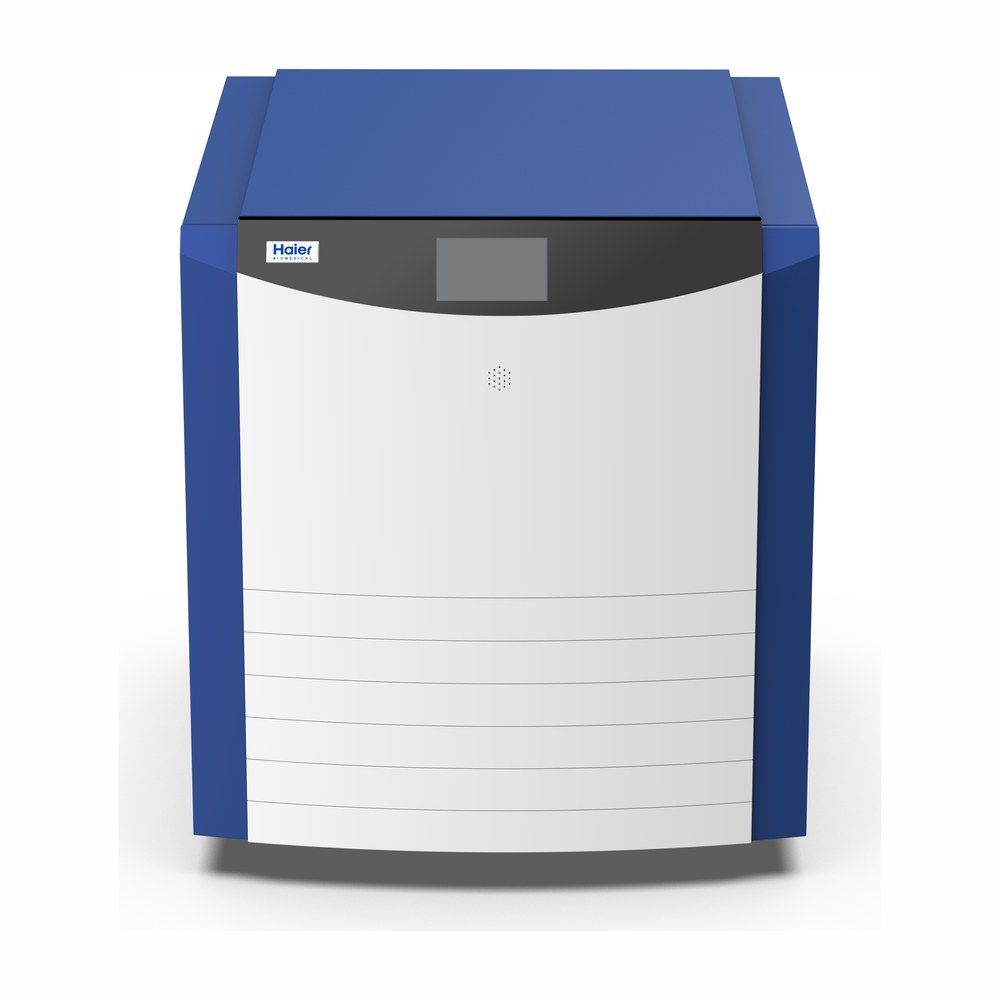

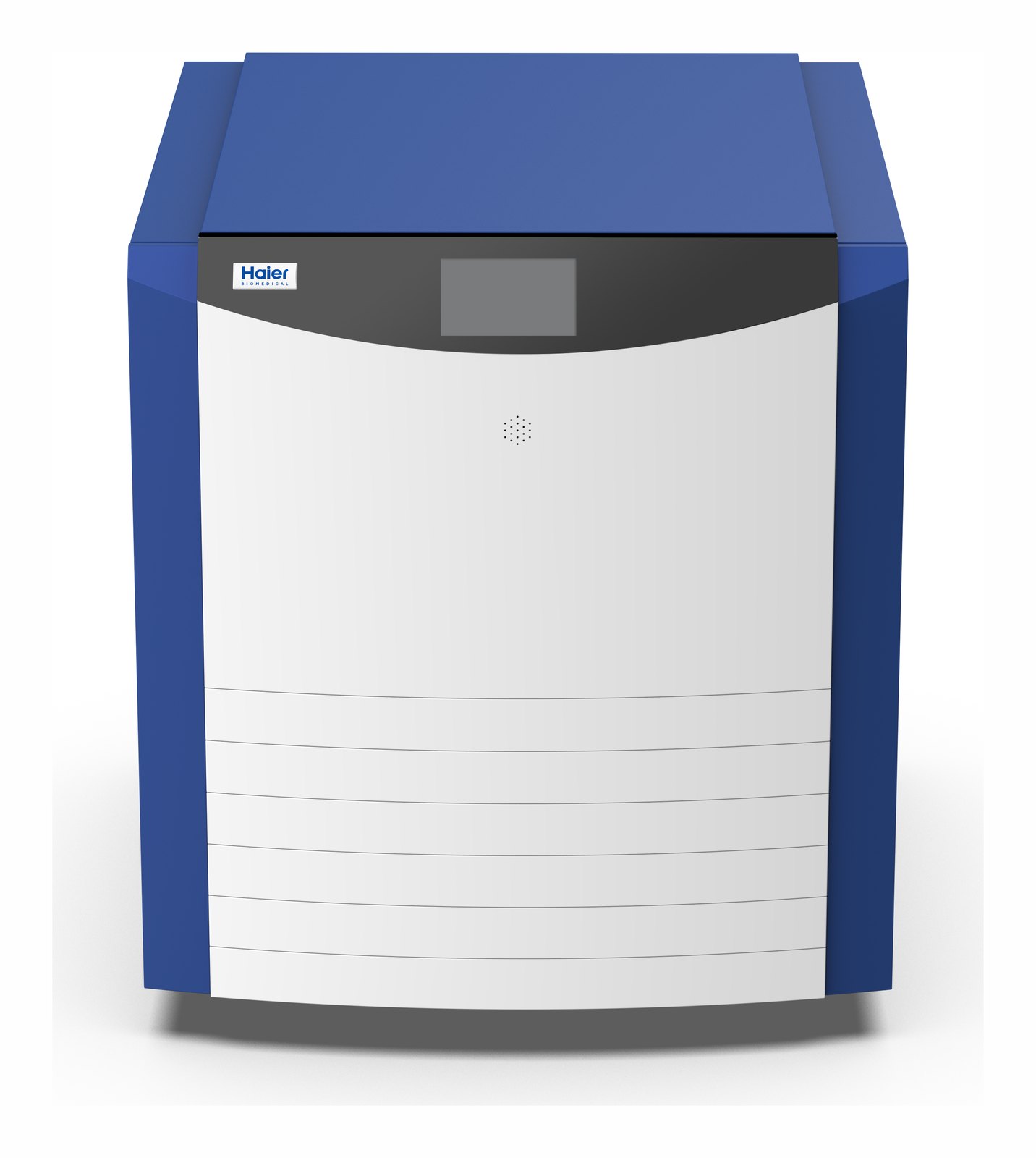

Haier Biomedical CryoBio 11Z·20Z·34Z 완전 개방형 액체질소 보관 시스템

견적 받기

Haier Biomedical CryoBio 11Z·20Z·34Z는 상부 전체가 유압식으로 열리는 완전 개방형 액체질소 보관 시스템(LN2 오픈탑 탱크)입니다. 200~550 L의 3개 용량으로 세포·조직 시료를 기상 또는 액상으로 보관하므로 병원, 연구실, 바이오뱅크에 알맞습니다.

디스플레이 3개와 IoT 모듈이 이상 상태를 앱과 이메일로 원격 경보하고, 외부 전원이 끊겨도 대용량 배터리로 계속 사용할 수 있습니다. 이 보관 시스템은 이중 잠금과 액체질소 필터도 갖췄으며, (주)테솔이 국내에 공식 공급합니다.

200 ~ 550 L

액체질소 용량(3개 모델)

33,550개

34Z 기상 보관 시 2 mL 튜브

42,900개

34Z 액상 보관 시 2 mL 튜브

3개

상태 표시 디스플레이

특징

위에서 보며 꺼내는
완전 개방형 구조

핵심 특징현장에서 달라지는 점
상부 완전 개방, 유압식 개폐유압식으로 상부가 열려 뚜껑을 들어 올릴 필요가 없고, 선반 전체를 위에서 내려다보며 시료를 넣고 뺄 수 있습니다.
새 커버와 중간층 배기 구조배기구 주변의 성에와 결빙이 줄어, 작업 전에 얼음을 정리하는 시간이 짧아집니다.
이중 잠금잠금이 이중이라 시료 보관의 안전성이 높아집니다.
액체질소 필터보충하는 액체질소의 불순물이 줄어 탱크 안이 깨끗하게 유지됩니다.
3개 디스플레이와 IoT 모듈데이터를 Haier 클라우드로 전송하고, 이상이 생기면 앱과 이메일로 원격 경보를 받습니다.
USB 내보내기와 후면 브레이크기록은 USB로 내려받고, 설치한 자리에서는 후면 브레이크로 캐스터를 고정합니다.

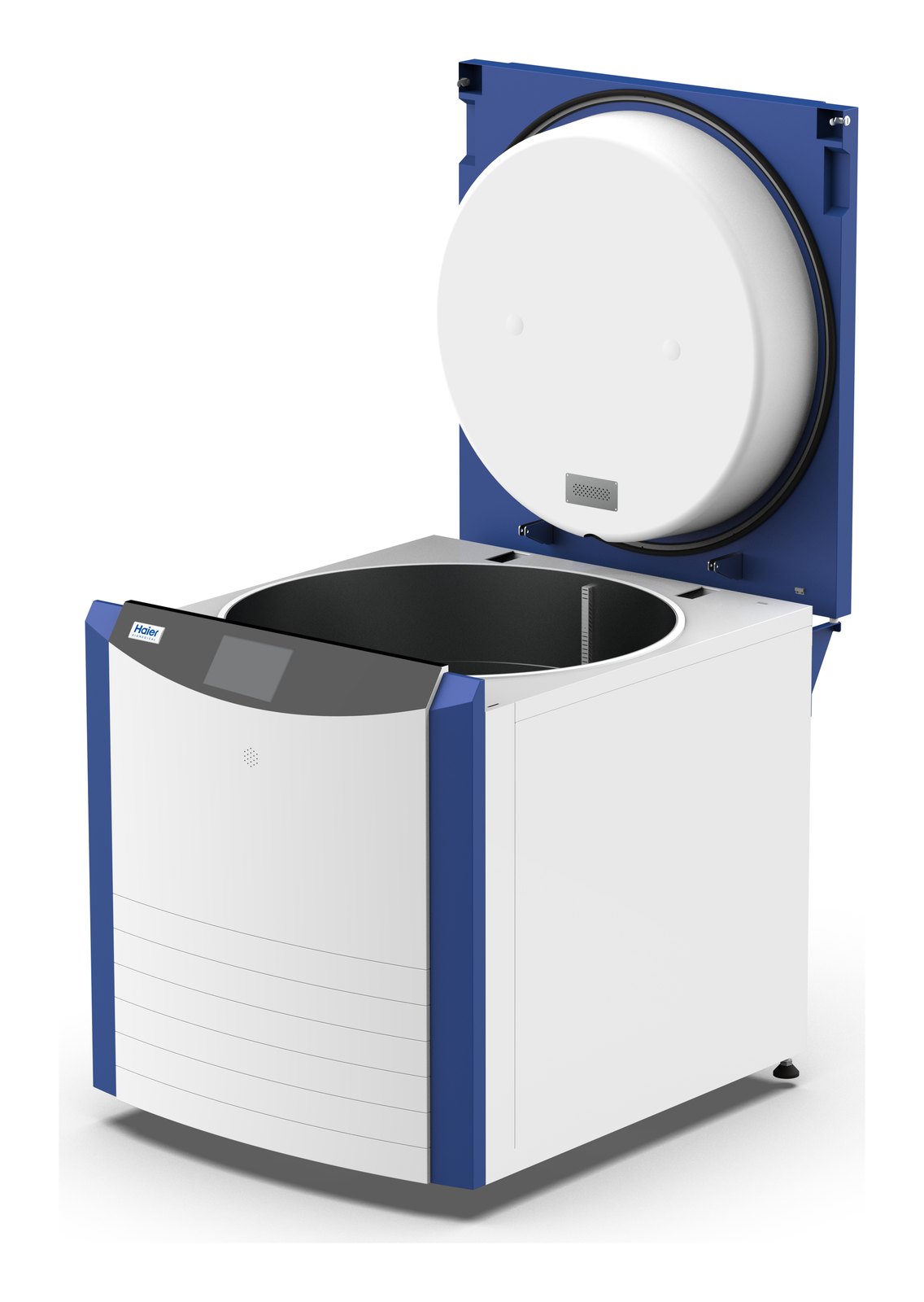

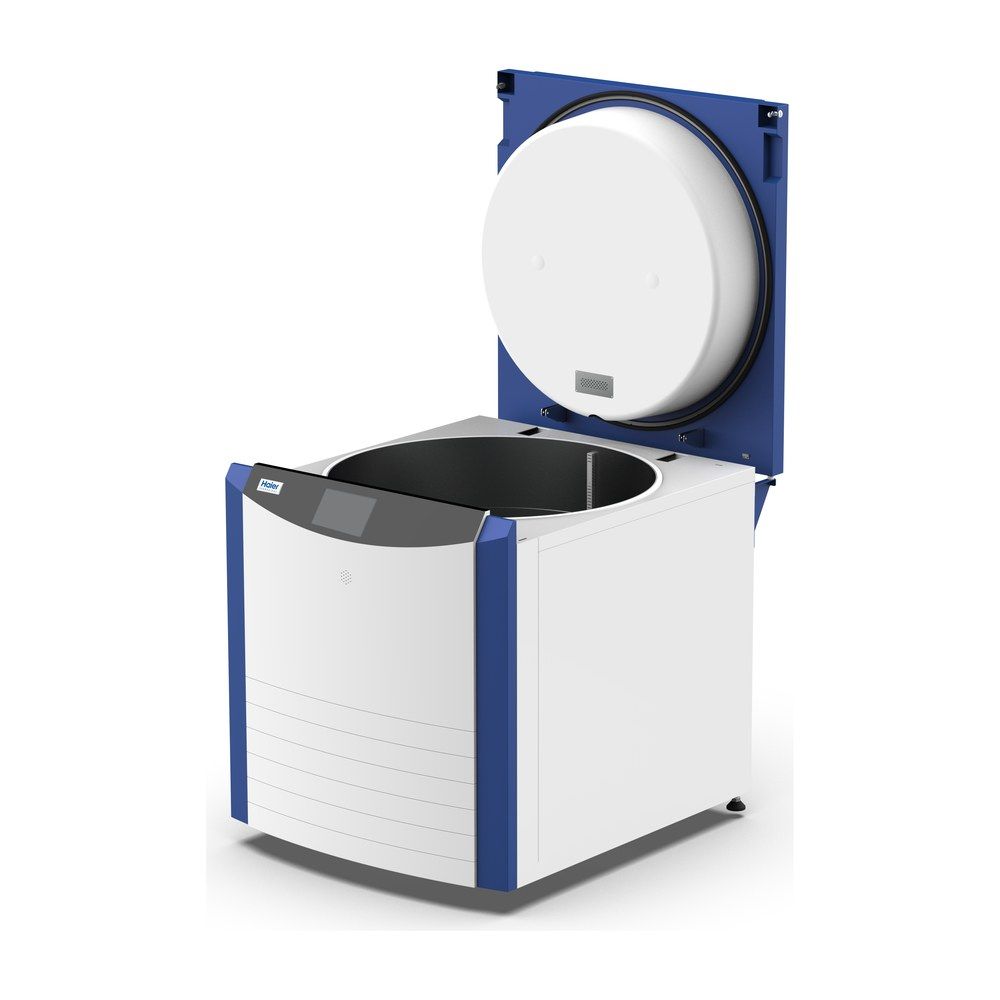

Haier Biomedical CryoBio 11Z·20Z·34Z 완전 개방형 액체질소 보관 시스템 - 상부 덮개를 완전히 연 본체

상부를 완전히 연 모습

상부 덮개를 완전히 열면 위에서 내부를 내려다보며 시료를 넣고 뺄 수 있습니다. 덮개를 손으로 들어 올리지 않아도 됩니다.

수납 계획

기상·액상 보관 방식에 따른
튜브 보관 수

같은 모델이라도 기상 보관과 액상 보관은 선반 구성이 달라 보관 수가 다릅니다. 34Z는 기상 보관(5×5 랙 10개, 10×10 랙 28개, 11층)에서 33,550개, 액상 보관(5×5 랙 8개, 10×10 랙 31개, 13층)에서 42,900개를 담습니다.

11Z는 기상 11,000개, 액상 13,000개이고 20Z는 기상 20,350개, 액상 24,050개입니다. 34Z 기준으로는 액상이 기상보다 9,350개 더 들어갑니다. 시료가 액체질소에 닿으면 안 된다면 기상을, 보관 수가 우선이라면 액상을 기준으로 필요한 수와 비교하세요.

박스 규격에 맞춘 선반 구성

20Z와 34Z는 5×5 박스와 10×10 박스를 함께 배치하고, 11Z는 10×10 박스 110개(기상)를 기본으로 구성합니다. 박스 규격에 따라 선반 구성과 보관 수가 달라지므로, 사용할 박스와 보관 방식을 먼저 정한 뒤 모델을 비교하세요.

설치·운용

설치 면적과
액체질소 보충 계획

세 모델은 높이가 1,190 mm로 같고 바닥 면적만 다릅니다. 폭 × 깊이는 11Z 730 × 1,035 mm, 20Z 910 × 1,170 mm, 34Z 1,100 × 1,410 mm입니다.

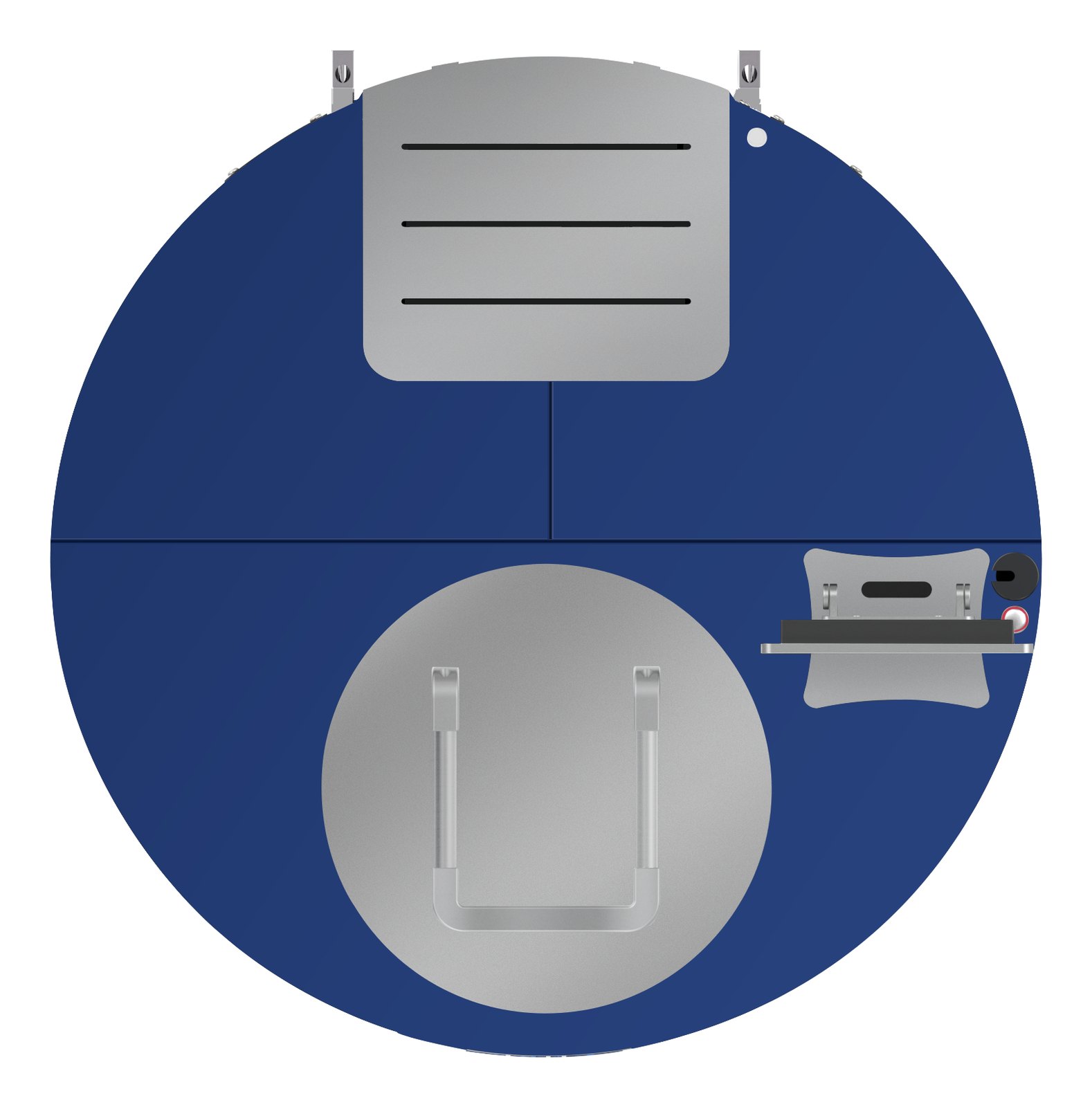

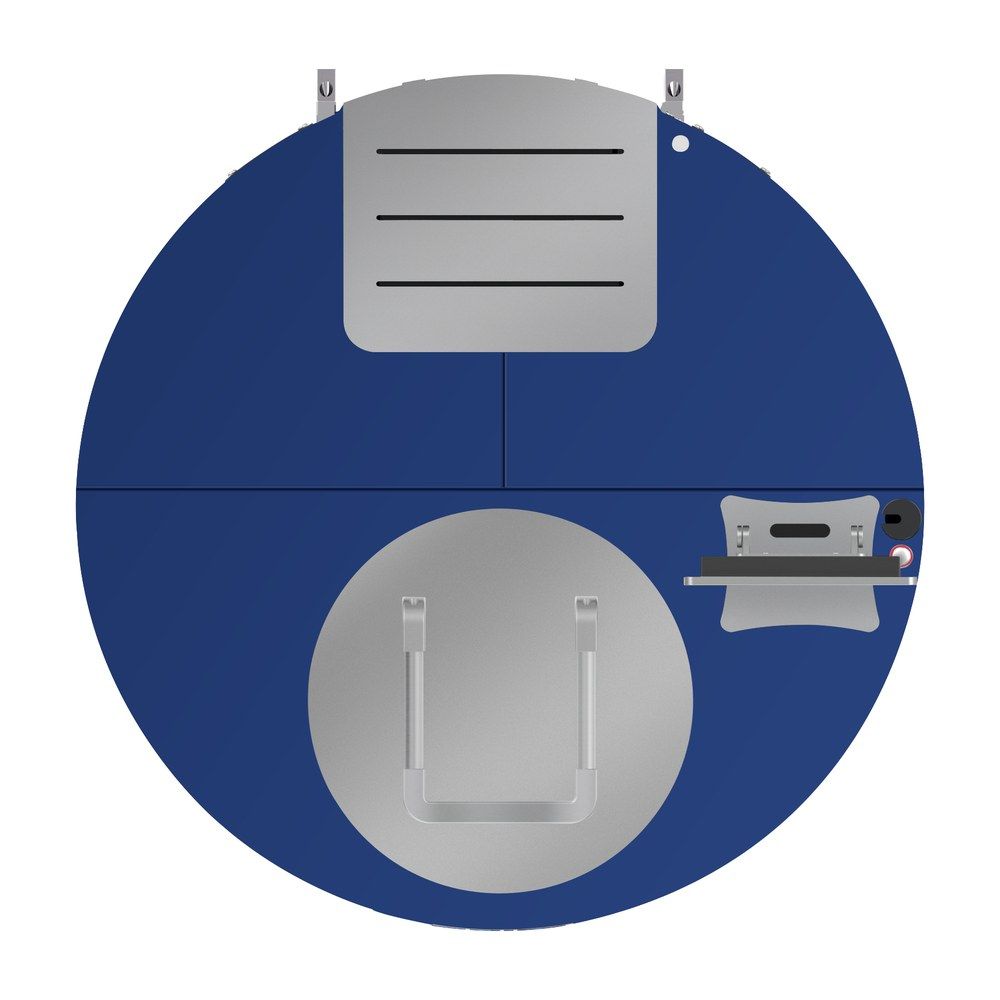

Haier Biomedical CryoBio 11Z·20Z·34Z 완전 개방형 액체질소 보관 시스템 - 위에서 내려다본 상부 덮개 배치

상부 덮개가 열리는 공간

위에서 내려다보면 상부 덮개가 차지하는 자리가 보입니다. 덮개가 열리는 공간까지 더해 설치 위치를 정하세요.

정적 증발량은 11Z 7 L/일, 20Z 10 L/일, 34Z 12 L/일이며, 용량을 증발량으로 나누면 계산상 약 29일, 34일, 46일분입니다. 뚜껑을 여닫는 횟수가 많으면 이보다 짧아지므로 보충 계획에 여유를 두세요. 바닥 하중은 빈 용기 중량 209 kg, 301.5 kg, 400 kg에 액체질소를 더한 만충 중량 357 kg, 543 kg, 821 kg으로 검토하세요.

더 알아보기 · LN2 용기 안전 취급, 질식·동상·압력 세 가지

사양

CryoBio 11Z·20Z·34Z
비교 사양

항목CryoBio 11ZCryoBio 20ZCryoBio 34Z
2 mL 튜브 — 기상 보관11,000개20,350개33,550개
2 mL 튜브 — 액상 보관13,000개24,050개42,900개
5×5 랙 수 (기상 / 액상)—10개 / 10개10개 / 8개
10×10 랙 수 (기상 / 액상)10개 / 10개16개 / 16개28개 / 31개
랙 층 수 (기상 / 액상)11층 / 13층11층 / 13층11층 / 13층
5×5 박스 수 (기상 / 액상)—110개 / 130개110개 / 104개
10×10 박스 수 (기상 / 액상)110개 / 130개176개 / 208개308개 / 403개
액체질소 용량200 L340 L550 L
외형 치수 (W×D×H)730 × 1,035 × 1,190 mm910 × 1,170 × 1,190 mm1,100 × 1,410 × 1,190 mm
유효 내부 높이790 mm790 mm790 mm
내부 직경610 mm790 mm1,000 mm
정적 증발량7 L/일10 L/일12 L/일
빈 용기 중량209 kg301.5 kg400 kg
만충 중량357 kg543 kg821 kg

시리즈 공통 사양

항목사양
형태상부 완전 개방형 액체질소 보관 시스템(Full Opening CryoBio)
보관 방식기상 보관, 액상 보관
개폐유압식 상부 완전 개방
성에 감소새 커버와 중간층 배기 구조
잠금이중 잠금
액체질소 필터불순물 저감 필터
디스플레이3개
원격 감시IoT 모듈, Haier 클라우드 데이터 전송, 앱·이메일 원격 경보
데이터 출력내장 USB 포트
이동·고정하부 범용 캐스터, 조절식 후면 브레이크
정전 대비대용량 배터리

활용 분야

세포와 조직 시료를
보관하는 현장

  • 병원 — 세포와 조직 검체를 상부 개방 선반에 구분해 보관합니다.
  • 연구실 — 세포와 생물학적 시료를 장기간 보관하고, 기록은 USB로 내려받습니다.
  • 질병관리기관 — 대량 검체를 보관하다가 이상이 생기면 원격 경보를 받습니다.
  • 바이오뱅크 — 기상과 액상 가운데 보관 방식을 골라 시료를 관리합니다.

더 알아보기 · 세포처리시설 허가 기준, 첨단재생바이오법 정리

선택 가이드

설치 면적과 보관 방식에
맞는 모델 선택

이럴 때 (현장 조건·용량)권장 모델선택 근거(핵심 차이점)
좁은 공간에 놓아야 한다면CryoBio 11Z폭 730 mm, 깊이 1,035 mm로 3개 모델 중 가장 작습니다.
액상으로 24,050개 안팎을 보관한다면CryoBio 20Z액상 24,050개를 담으며, 폭 910 mm, 깊이 1,170 mm로 11Z와 34Z의 중간 크기입니다.
액상으로 42,900개까지 보관해야 한다면CryoBio 34Z550 L 용량에 기상 33,550개, 액상 42,900개를 담습니다.

더 알아보기 · IQ·OQ·PQ 문서, 단계별로 담을 것

구성·옵션

구성에 따라 더하는
수위 감시 장치

  • Cryosmart 수위 감시 시스템 — 일부 구성에 포함되며 액체질소 수위를 감시합니다.
  • 동결 선반과 박스 — 5×5 박스와 10×10 박스 규격에 맞춰 층별로 배치합니다.

온도 모니터링

JRI 무선 모니터링과
함께 쓰는 이유

하이얼 장비가 시료를 보관하고 처리하는 일을 맡는다면, JRI 무선 모니터링은 그 온도를 장비와 독립적으로 기록하고 알리는 일을 맡습니다. 별도 전지로 동작하는 로거가 온도를 계속 기록하고, 온도가 벗어나면 JRI MySirius가 자리를 비운 담당자에게도 알립니다.

함께 쓰면현장에서 달라지는 점
장비와 독립된 기록로거는 교체형 리튬 전지로 최대 6년(23 °C 기준) 동작하고 측정값을 채널당 10,000개까지 저장합니다. 네트워크가 끊겨도 기록은 로거 안에 남습니다.
야간·휴일 원격 알림온도가 설정 범위를 벗어나면 SMS, 이메일, 음성 전화, 앱 푸시로 알립니다. 주간 당직 일정을 정해 두면 그 시간의 담당자에게 전달됩니다.
여러 장비를 한 화면에서냉장고, 초저온 냉동고, 액체질소 탱크처럼 온도대가 다른 장비도 프로브만 바꿔 같은 로거로 기록하고, 한 화면에서 비교합니다.
실사에 바로 내는 기록MySirius Cloud는 데이터를 10년간 보관하고 PDF·CSV로 내보냅니다. Advanced 레벨에서는 감사추적과 전자서명을 제공합니다.
멈추지 않는 교정Green Digital 프로브는 교정 계수를 프로브 안에 저장합니다. 교정된 프로브로 바꿔 꽂으면 모니터링을 멈추지 않고 교정이 끝납니다.

규제와 기준이 요구하는
온도 기록

온도 기록을 정하는 기준은 시설 종류에 따라 다릅니다. 아래 표에서 우리 시설에 해당하는 기준을 먼저 확인하세요.

기준요구 내용JRI로 갖추는 방법
KGSP
의약품 유통품질 관리기준(도매)		자동온도기록장치가 부착된 냉장·냉동설비, 문서는 기록일부터 2년 보존로거가 자동으로 기록하고 MySirius Cloud가 10년간 보관
KGMP
의약품 제조 및 품질관리기준(제조소)		온·습도 정기 점검, 기록계 정기 교정, 전자기록은 허가된 사람만 입력·변경·삭제하고 백업으로 훼손·소실에 대비사용자 프로필별 권한, Advanced 레벨 감사추적, 교정 계수를 내장한 교체식 프로브
백신 보관 및 관리 가이드라인
질병관리청 2025.10(접종기관)		자동온도기록장치(DDL) 사용, 설정 온도 이탈 시 즉시 담당자 알람, 냉장고와 분리된 전원, 기록 최소 5년 보관자체 리튬 전지로 동작하는 로거, MySirius 원격 알림, 10년 데이터 보관
데이터 완전성 평가지침(식약처)
21 CFR Part 11		감사추적, 전자서명, 사람별 권한 분리MySirius Advanced 레벨(Compliance option)
생명윤리법 시행규칙
배아생성의료기관 표준운영지침(2024)		배아 보관용 잠금장치 부착 액체질소 탱크, 탱크 오작동 방지 같은 안전장치Cryo 프로브로 탱크 온도를 연속 기록

장비를 갖추는 것만으로 요건이 채워지지는 않습니다. 밸리데이션, 계정 관리 SOP, 기록의 정기 검토를 함께 운영해야 합니다.

더 알아보기 · 의약품 온도기록 규제 지도, 국내편

장비별 권장 구성

이 제품처럼 액체질소를 쓰는 보관 장비에는 Nova SPY Digital에 Green Digital Cryo 프로브(−196 ~ −130 °C, ±0.5 °C)를 꽂아 프로브만 안에 넣고 로거 본체는 바깥에 두는 구성을 권장합니다. 액체질소를 다루는 보관실에는 O₂ 트랜스미터로 공기 중 산소 농도를 함께 감시하세요.

감시 대상권장 구성측정 범위·정확도
액체질소 탱크, −150 °C 냉동고Nova SPY Digital + Green Digital Cryo 프로브−196 ~ −130 °C, ±0.5 °C
−80·−60 °C 초저온 냉동고Nova SPY Digital + Green Digital Low Temperature 프로브−90 ~ 0 °C, ±0.2 °C(−90 ~ −40 °C)
−40·−30·−25 °C 냉동고Nova SPY Digital + Green Digital Low Temperature 프로브±0.3 °C(−40 ~ 0 °C)
2~8 °C 약품·실험실 냉장고Nova SPY Digital + Green Digital 온도 프로브, 또는 Nano SPY T1프로브 −40 ~ +80 °C, ±0.2 °C(−40 ~ +50 °C)
T1 −40 ~ +85 °C, ±0.3 °C(−18 ~ +50 °C)
실험실·보관실 환경Nano SPY TH−30 ~ +70 °C, 0 ~ 100 %RH
액체질소 보관실 공기O₂ 트랜스미터 + Nano SPY Universal산소 농도 0 ~ 25 % vol
보관 공간 온도 매핑Mapping Kit 15점 Nova SPY Digital로거 15대, −90 °C까지

측정값은 LINK 통신 모듈을 거쳐 MySirius Cloud로 모입니다. 하이얼 장비와 JRI 모니터링은 모두 (주)테솔이 국내에 공급합니다. 센서·로거 교정은 (주)테솔의 KOLAS 인정 범위에 해당하는지 확인해 안내하고, 온도 매핑과 IQ/OQ/PQ 밸리데이션도 함께 맡습니다.
