Haier Biomedical CryoBio 6S 자동 급액 액체질소 보관 용기

Haier Biomedical CryoBio 6S 자동 급액 액체질소 보관 용기

MODEL
CryoBio 6S
브랜드
Haier Biomedical

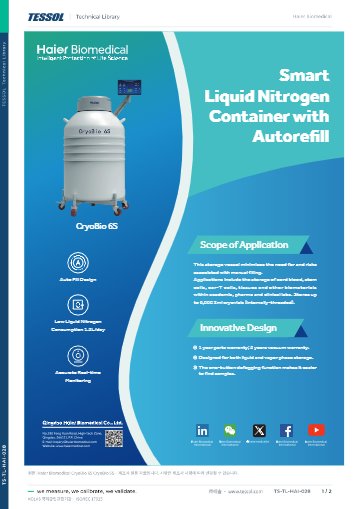

제품 자료
제품문의 구매하기

액체질소를 자동으로 채우는
175 L 액체질소 보관 용기

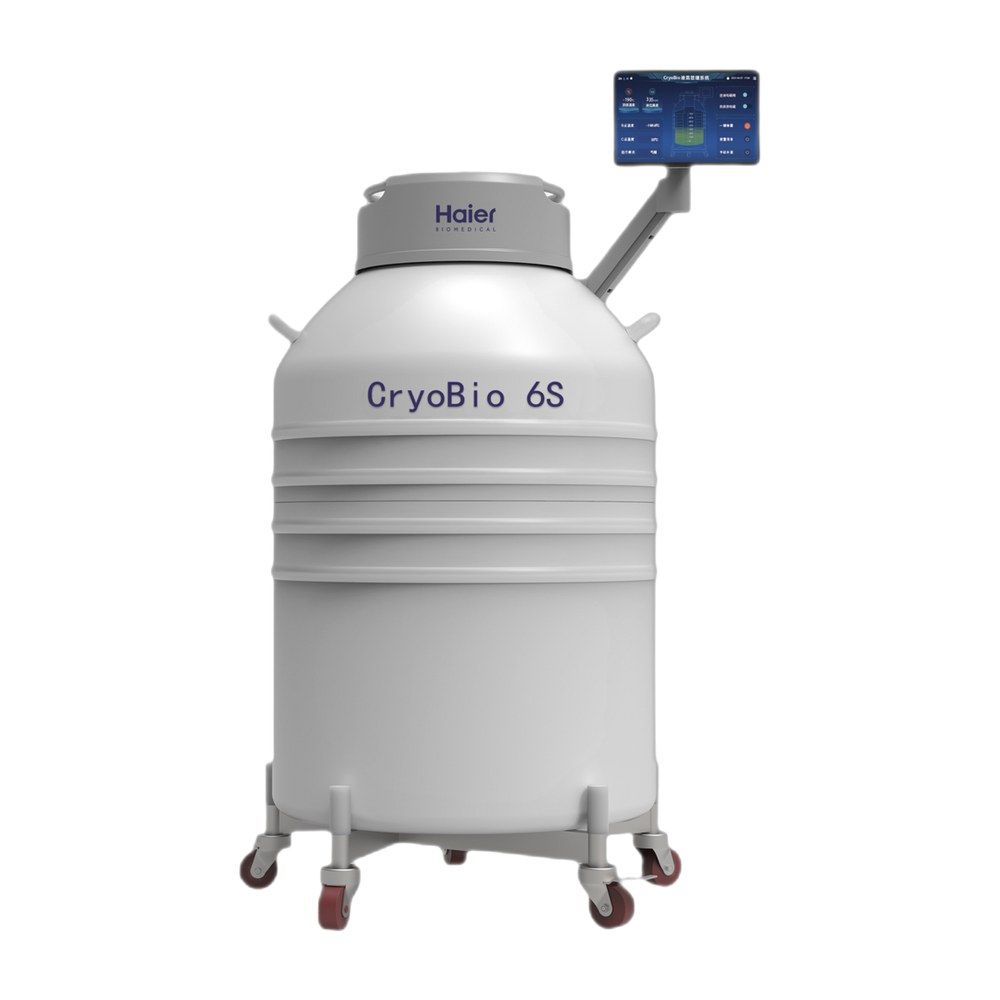

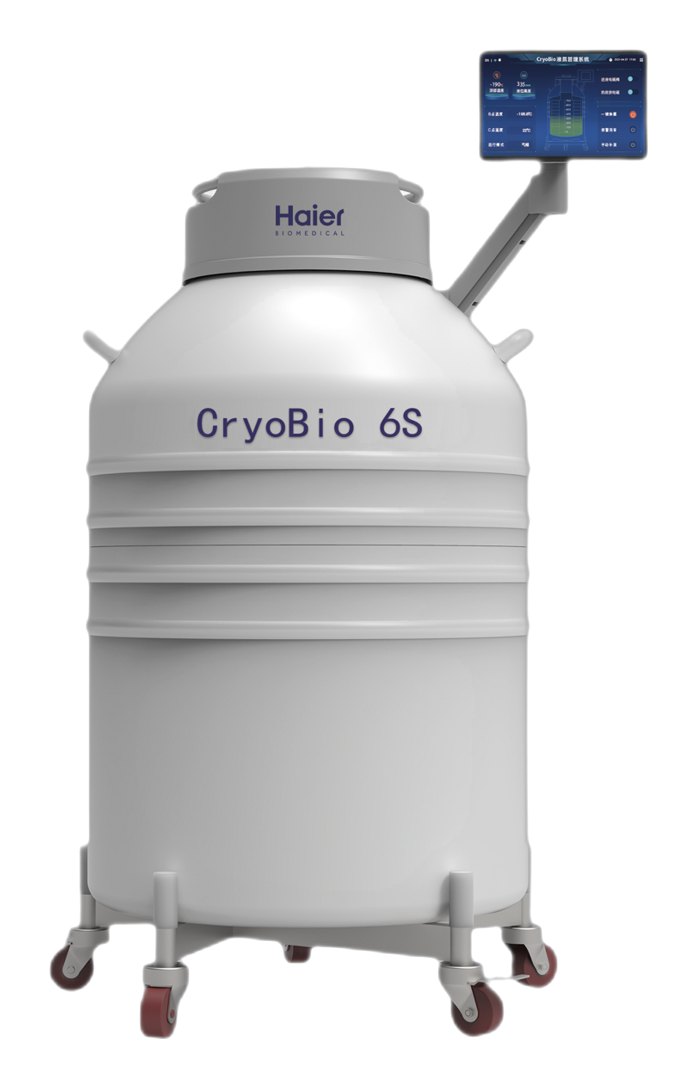

Haier Biomedical CryoBio 6S 자동 급액 액체질소 보관 용기

견적 받기

Haier Biomedical CryoBio 6S는 액체질소를 자동으로 채워 2 mL 바이알 6,000개를 보관하는 자동 급액 액체질소 보관 용기(LN2 오토필 탱크)입니다. 상단 랙 온도는 -190 °C이며, 수동 급액의 작업 위험을 줄이려는 실험실·병원·시료은행에 맞는 모델입니다.

다층 단열과 진공 기술로 정적 증발량은 0.95 L/일, 작업 증발량은 1.5 L/일까지 낮췄습니다. 온도·수위·급액·경보 기록은 자동으로 저장됩니다. 이 자동 급액 용기는 (주)테솔이 국내에 공식 공급합니다.

175 L

액체질소 용량

6,000개

2 mL 바이알 최대 보관 수

0.95 L/일

뚜껑을 닫았을 때의 정적 증발량

8시간

정전 시 컨트롤러 배터리 백업 시간

특징

수동 급액의 위험을 줄이고
기록은 자동으로 저장

핵심 특징현장에서 달라지는 점
자동 급액 시스템직접 급액할 때의 작업 위험을 줄이고, 급액 작업을 자동으로 처리합니다.
온도·수위·급액·경보 기록이력이 자동 저장되어 언제든 확인할 수 있고, USB로 내려받아 점검 기록으로 보관할 수 있습니다.
장갑 대응 터치 컨트롤러고무장갑을 낀 채 조작할 수 있고, 정상은 녹색, 이상은 적색으로 표시되어 상태를 바로 알 수 있습니다.
밀폐형 중앙 배기와 원터치 Defog성에가 생기는 것을 줄이고, 입구에 낀 김은 버튼 한 번으로 없앨 수 있습니다.
다중 잠금과 사용자 접근 권한사용자별로 권한을 설정해 시료에 접근할 수 있는 사람을 통제합니다.
Hot Gas Bypass액체질소를 보충하는 동안 탱크 내부의 온도 변동을 줄입니다.

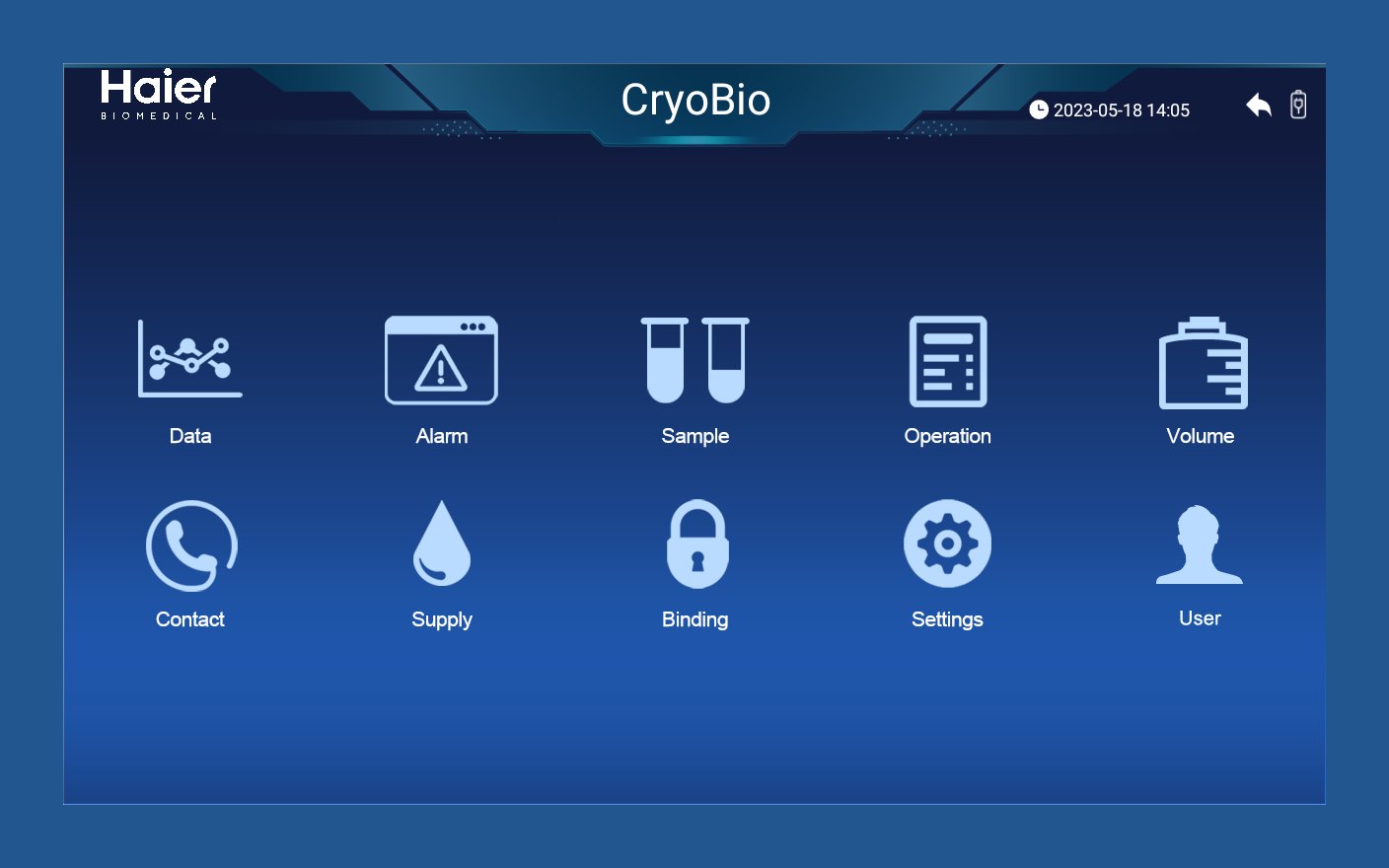

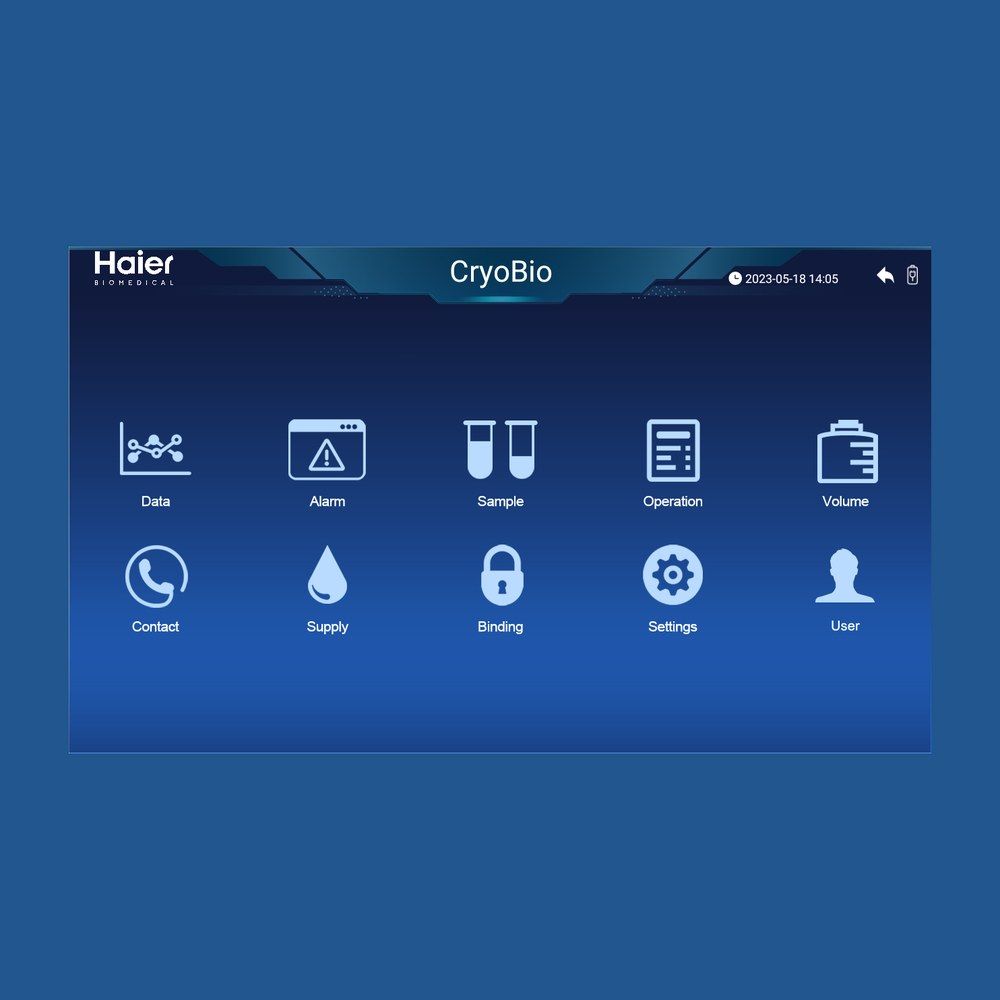

Haier Biomedical CryoBio 6S 자동 급액 액체질소 보관 용기 - 컨트롤러 메인 메뉴 화면(데이터·알람·시료·급액 등)

컨트롤러 메인 메뉴

컨트롤러 메인 메뉴에서 데이터, 알람, 시료, 급액 항목으로 들어갑니다. 고온·저온과 고수위·저수위 경보는 소리와 화면 표시로 동시에 알립니다.

Defog와 중앙 배기 구조

밀폐형 중앙 배기 구조가 성에 생성을 줄이고, 입구에 낀 김은 버튼 한 번으로 걷어 낼 수 있습니다.

증발량·보충 주기

증발량으로 계산하는
공급 탱크 보충 주기

자동 급액은 연결된 공급 탱크의 액체질소를 옮겨 채우는 기능이라, 공급 탱크를 언제 보충할지는 증발량을 보고 계획해야 합니다.

175 L를 정적 증발량 0.95 L/일로 나누면 계산상 약 184일분, 작업 증발량 1.5 L/일로 나누면 약 117일분입니다. 뚜껑을 여닫는 횟수와 설치 환경에 따라 달라지므로 보충 계획에는 여유를 두세요.

더 알아보기 · LN2 용기 안전 취급, 질식·동상·압력 세 가지

정전·기록

정전에도 작동하는 컨트롤러와
5년 기록 보관

정전이 나도 배터리 백업으로 컨트롤러가 최대 8시간 작동합니다. 온도·수위·급액·경보 기록은 최대 5년간 자동 저장되고 USB로 내려받을 수 있습니다. 정전이 길어질 때를 대비해 급액 일정은 여유 있게 잡으세요.

다중 잠금과 사용자별 접근 권한으로 시료 반출을 통제합니다. 보증은 부품 1년, 진공 5년입니다.

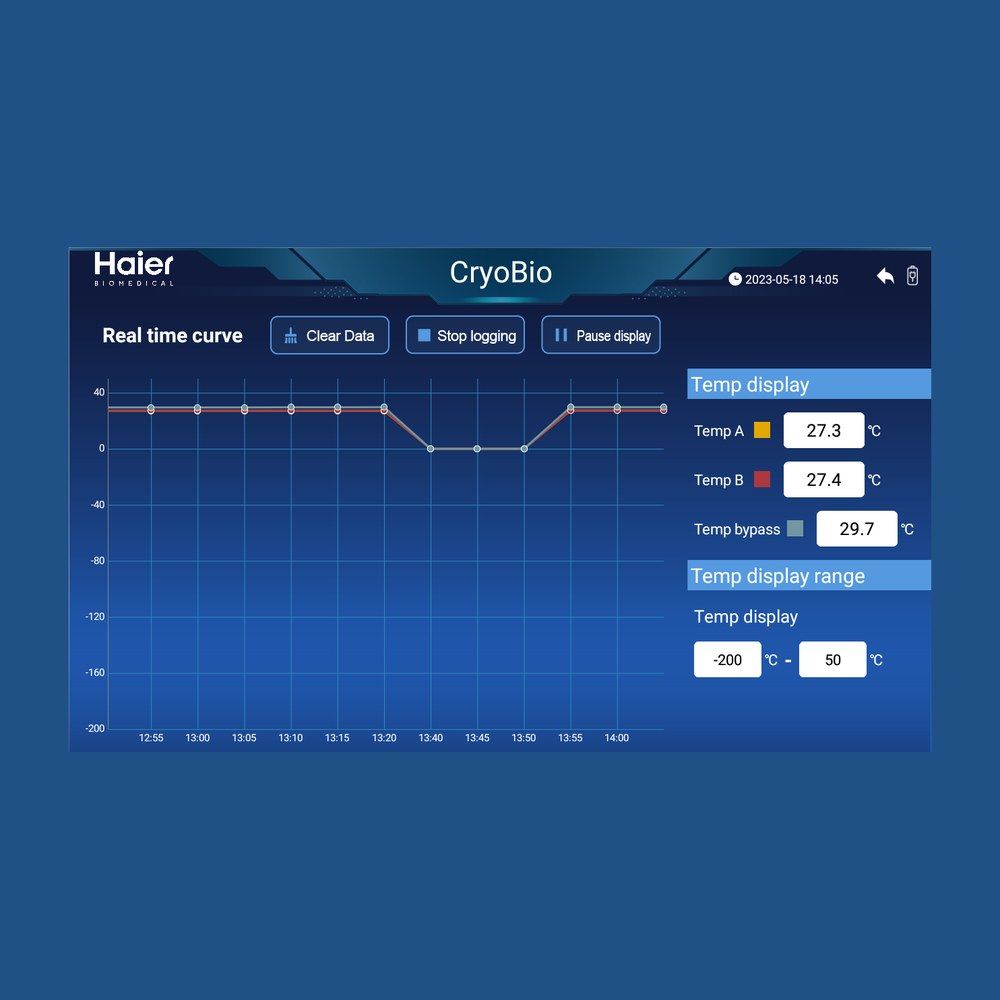

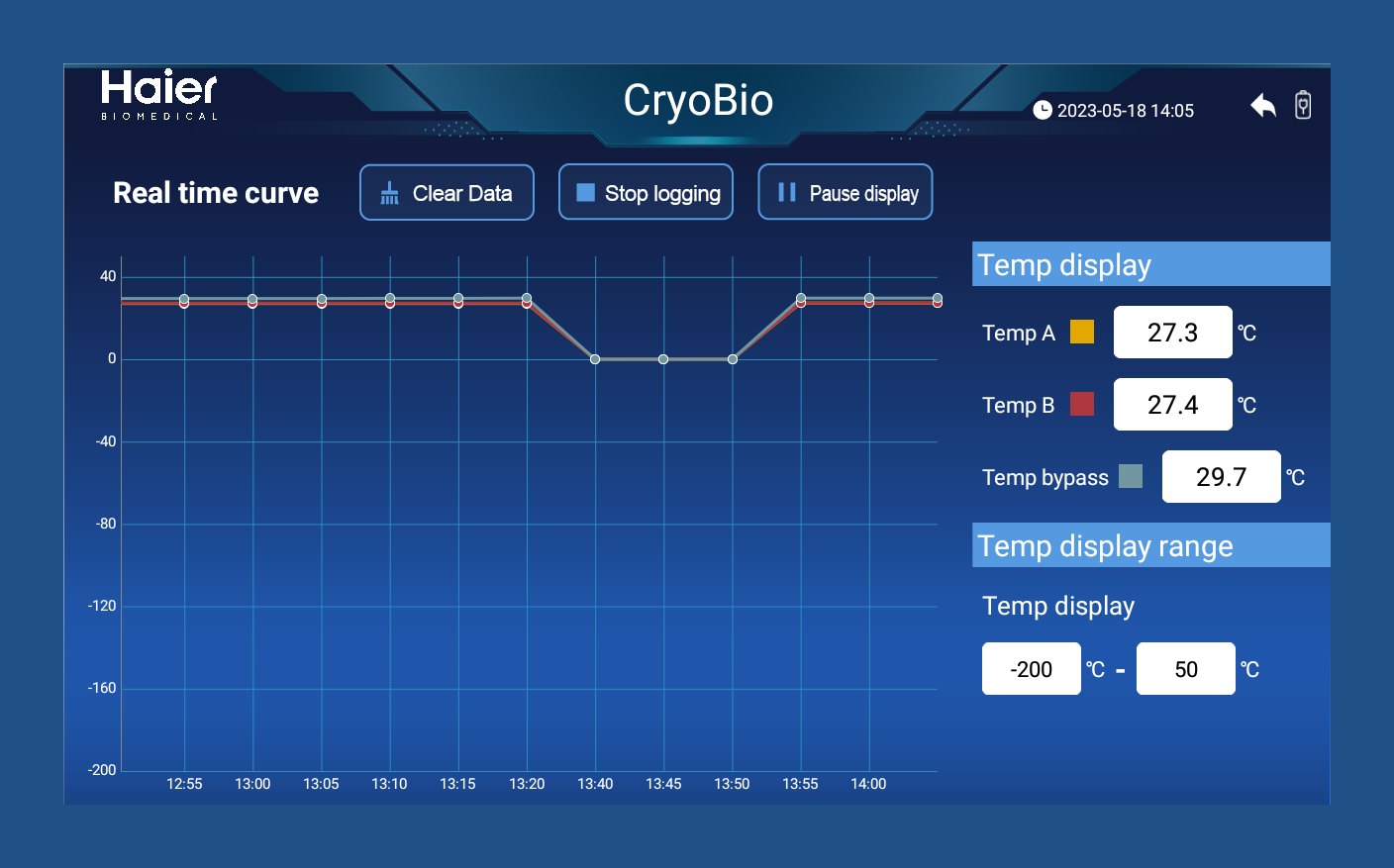

Haier Biomedical CryoBio 6S 자동 급액 액체질소 보관 용기 - 컨트롤러의 실시간 온도 곡선 화면

실시간 온도 곡선

컨트롤러 화면에서 온도 변화를 곡선으로 실시간 확인할 수 있습니다. 저장된 기록은 최대 5년간 보관됩니다.

사양

CryoBio 6S
운용 사양

항목사양
형태자동 급액 액체질소 보관 용기(Smart Liquid Nitrogen Container with Autorefill)
액체질소 용량175 L
보관 수2 mL 바이알(내부 나사형) 6,000개
사각 랙 수 / 랙당 층 수6개 / 10층
보관 방식액상·기상 겸용
상단 랙 온도-190 °C
자동 급액있음(연결된 공급 탱크에서 보충)
작업 증발량1.5 L/일
정적 증발량0.95 L/일
내부 넥 직경216 mm
높이1,490 mm
외경681 mm
빈 용기 중량78 kg
컨트롤러장갑 대응 터치 컨트롤러(정상 녹색, 이상 적색 표시)
경보고온, 저온, 고수위, 저수위 — 소리와 화면 표시
사용자 관리사용자별 접근 권한 설정, 다중 잠금
성에·김 제거밀폐형 중앙 배기, 원터치 Defog
급액 중 온도 안정Hot Gas Bypass
배터리 백업컨트롤러 최대 8시간
기록 보관온도·수위·급액·경보 기록 최대 5년, USB 내려받기
보증부품 1년, 진공 5년

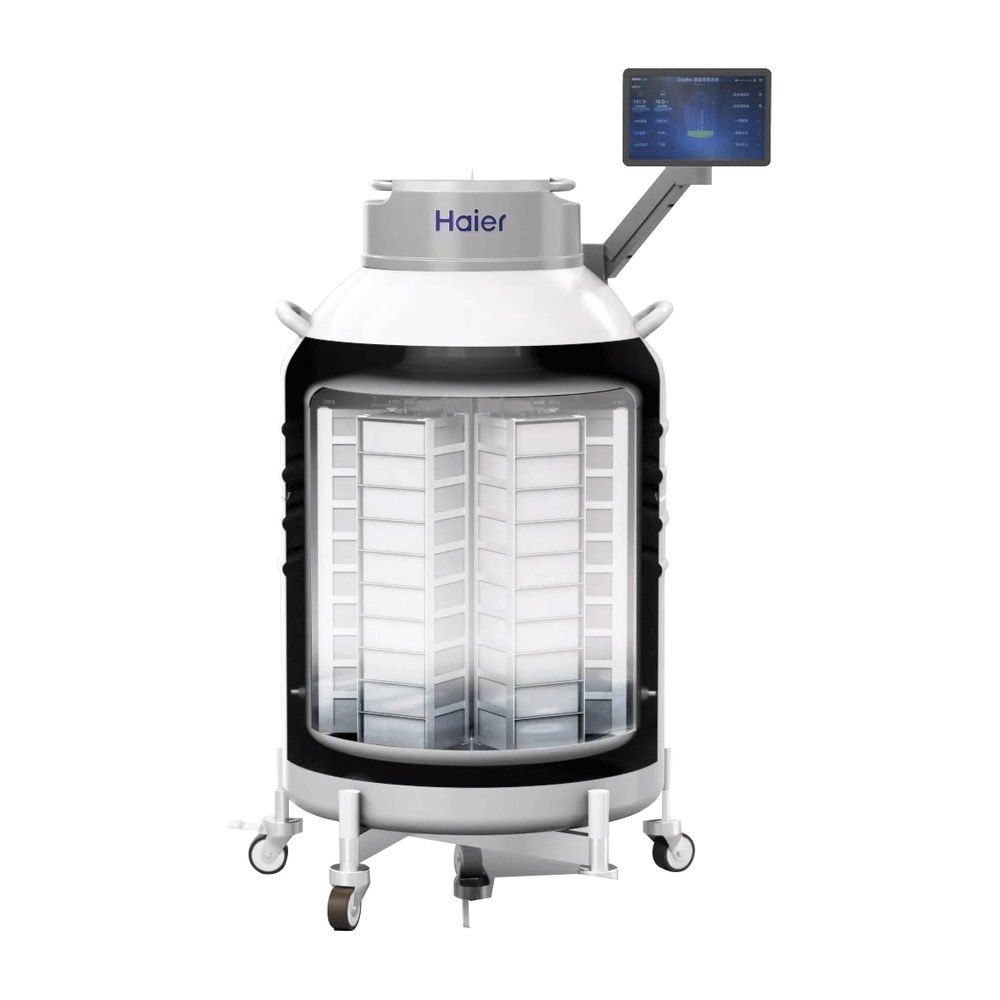

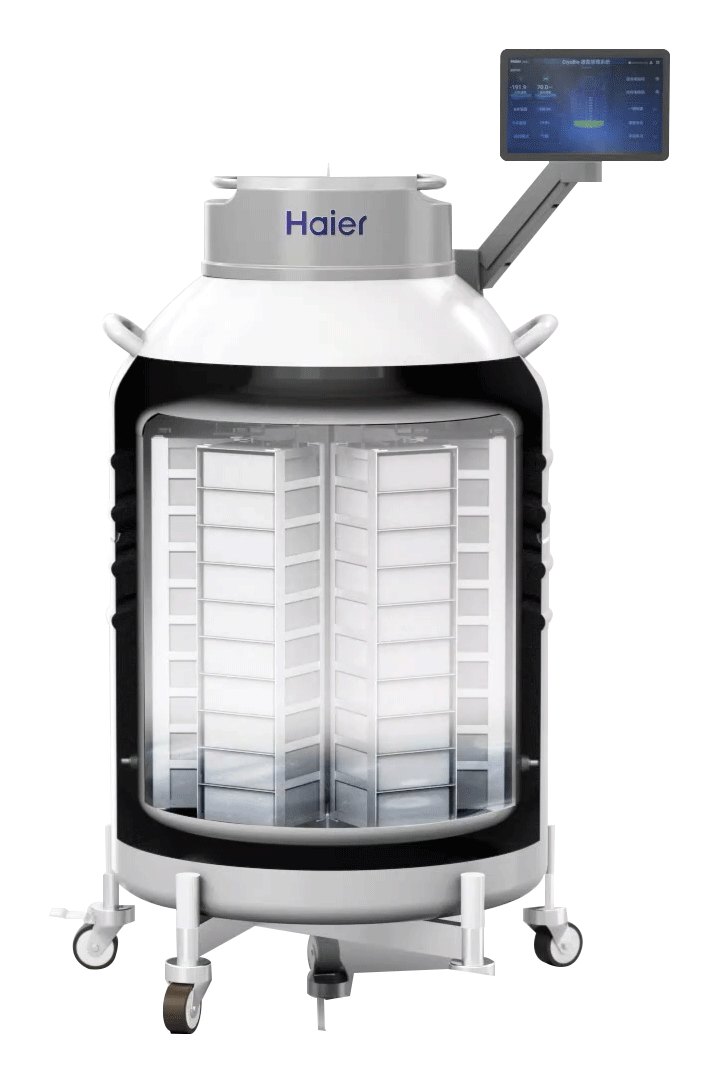

Haier Biomedical CryoBio 6S 자동 급액 액체질소 보관 용기 - 내부 랙 배치를 투시로 보여 주는 탱크 단면

내부 랙 배치

사각 랙 6개가 들어가고 랙당 10층 구조입니다. 액상과 기상 보관을 모두 지원합니다.

더 알아보기 · IQ·OQ·PQ 문서, 단계별로 담을 것

활용 분야

자동 급액이 필요한
보관 현장

  • 실험실 — 세포와 생물 시료를 자동 급액으로 장기 보관합니다.
  • 병원 — 검체와 조직을 사용자별 권한을 나눠 보관합니다.
  • 시료은행 — 온도·수위 기록을 남겨 보관 이력을 관리합니다.
  • 축산 분야 — 동물 유래 생물 시료를 중소규모로 보관합니다.

더 알아보기 · 난임센터, 배양기와 LN2 탱크를 한 화면에

선택 가이드

시료 수와 기능으로 고르는
CryoBio 모델

이럴 때 (현장 조건·용량)권장 모델선택 근거(핵심 차이점)
시료 6,000개 규모에 자동 급액이 필요할 때CryoBio 6S자동 급액과 USB 기록을 모두 갖춘 모델입니다.
13,000개 이상을 보관해야 할 때CryoBio 13같은 CryoBio 계열에서 한 단계 큰 모델로, 13,000개를 보관합니다.
같은 175 L에서 이메일 알람이 필요할 때YDS-175-216-FZ용량과 보관 수가 같고, IoT 이메일 알람을 지원합니다.

온도 모니터링

JRI 무선 모니터링과
함께 쓰는 이유

하이얼 장비가 시료를 보관하고 처리하는 일을 맡는다면, JRI 무선 모니터링은 그 온도를 장비와 독립적으로 기록하고 알리는 일을 맡습니다. 별도 전지로 동작하는 로거가 온도를 계속 기록하고, 온도가 벗어나면 JRI MySirius가 자리를 비운 담당자에게도 알립니다.

함께 쓰면현장에서 달라지는 점
장비와 독립된 기록로거는 교체형 리튬 전지로 최대 6년(23 °C 기준) 동작하고 측정값을 채널당 10,000개까지 저장합니다. 네트워크가 끊겨도 기록은 로거 안에 남습니다.
야간·휴일 원격 알림온도가 설정 범위를 벗어나면 SMS, 이메일, 음성 전화, 앱 푸시로 알립니다. 주간 당직 일정을 정해 두면 그 시간의 담당자에게 전달됩니다.
여러 장비를 한 화면에서냉장고, 초저온 냉동고, 액체질소 탱크처럼 온도대가 다른 장비도 프로브만 바꿔 같은 로거로 기록하고, 한 화면에서 비교합니다.
실사에 바로 내는 기록MySirius Cloud는 데이터를 10년간 보관하고 PDF·CSV로 내보냅니다. Advanced 레벨에서는 감사추적과 전자서명을 제공합니다.
멈추지 않는 교정Green Digital 프로브는 교정 계수를 프로브 안에 저장합니다. 교정된 프로브로 바꿔 꽂으면 모니터링을 멈추지 않고 교정이 끝납니다.

규제와 기준이 요구하는
온도 기록

온도 기록을 정하는 기준은 시설 종류에 따라 다릅니다. 아래 표에서 우리 시설에 해당하는 기준을 먼저 확인하세요.

기준요구 내용JRI로 갖추는 방법
KGSP
의약품 유통품질 관리기준(도매)		자동온도기록장치가 부착된 냉장·냉동설비, 문서는 기록일부터 2년 보존로거가 자동으로 기록하고 MySirius Cloud가 10년간 보관
KGMP
의약품 제조 및 품질관리기준(제조소)		온·습도 정기 점검, 기록계 정기 교정, 전자기록은 허가된 사람만 입력·변경·삭제하고 백업으로 훼손·소실에 대비사용자 프로필별 권한, Advanced 레벨 감사추적, 교정 계수를 내장한 교체식 프로브
백신 보관 및 관리 가이드라인
질병관리청 2025.10(접종기관)		자동온도기록장치(DDL) 사용, 설정 온도 이탈 시 즉시 담당자 알람, 냉장고와 분리된 전원, 기록 최소 5년 보관자체 리튬 전지로 동작하는 로거, MySirius 원격 알림, 10년 데이터 보관
데이터 완전성 평가지침(식약처)
21 CFR Part 11		감사추적, 전자서명, 사람별 권한 분리MySirius Advanced 레벨(Compliance option)
생명윤리법 시행규칙
배아생성의료기관 표준운영지침(2024)		배아 보관용 잠금장치 부착 액체질소 탱크, 탱크 오작동 방지 같은 안전장치Cryo 프로브로 탱크 온도를 연속 기록

장비를 갖추는 것만으로 요건이 채워지지는 않습니다. 밸리데이션, 계정 관리 SOP, 기록의 정기 검토를 함께 운영해야 합니다.

더 알아보기 · 의약품 온도기록 규제 지도, 국내편

장비별 권장 구성

이 제품처럼 액체질소를 쓰는 보관 장비에는 Nova SPY Digital에 Green Digital Cryo 프로브(−196 ~ −130 °C, ±0.5 °C)를 꽂아 프로브만 안에 넣고 로거 본체는 바깥에 두는 구성을 권장합니다. 액체질소를 다루는 보관실에는 O₂ 트랜스미터로 공기 중 산소 농도를 함께 감시하세요.

감시 대상권장 구성측정 범위·정확도
액체질소 탱크, −150 °C 냉동고Nova SPY Digital + Green Digital Cryo 프로브−196 ~ −130 °C, ±0.5 °C
−80·−60 °C 초저온 냉동고Nova SPY Digital + Green Digital Low Temperature 프로브−90 ~ 0 °C, ±0.2 °C(−90 ~ −40 °C)
−40·−30·−25 °C 냉동고Nova SPY Digital + Green Digital Low Temperature 프로브±0.3 °C(−40 ~ 0 °C)
2~8 °C 약품·실험실 냉장고Nova SPY Digital + Green Digital 온도 프로브, 또는 Nano SPY T1프로브 −40 ~ +80 °C, ±0.2 °C(−40 ~ +50 °C)
T1 −40 ~ +85 °C, ±0.3 °C(−18 ~ +50 °C)
실험실·보관실 환경Nano SPY TH−30 ~ +70 °C, 0 ~ 100 %RH
액체질소 보관실 공기O₂ 트랜스미터 + Nano SPY Universal산소 농도 0 ~ 25 % vol
보관 공간 온도 매핑Mapping Kit 15점 Nova SPY Digital로거 15대, −90 °C까지

측정값은 LINK 통신 모듈을 거쳐 MySirius Cloud로 모입니다. 하이얼 장비와 JRI 모니터링은 모두 (주)테솔이 국내에 공급합니다. 센서·로거 교정은 (주)테솔의 KOLAS 인정 범위에 해당하는지 확인해 안내하고, 온도 매핑과 IQ/OQ/PQ 밸리데이션도 함께 맡습니다.
