Haier Biomedical YDS-65-216-FZ ~ 175-216-FZ Smart Series 액체질소 보관 용기

MODEL: YDS-65-216-FZ, YDS-95-216-FZ, YDS-115-216-FZ, YDS-145-216-FZ, YDS-175-216-FZ
브랜드: Haier Biomedical

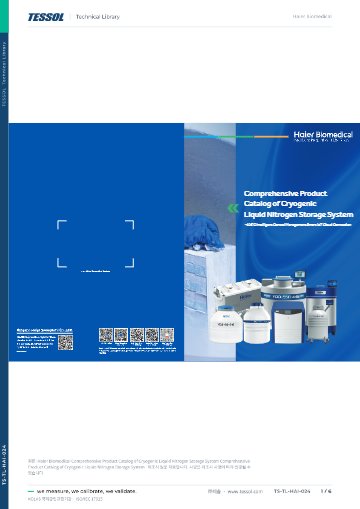

제품 자료: Comprehensive Product Catalog of Cryogenic Liquid Nitrogen Storage System 카탈로그(영

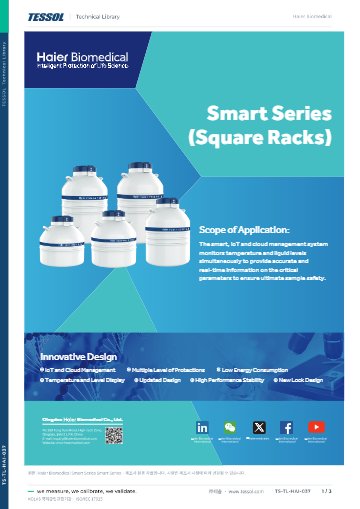

Smart Series 데이터시트(영문)

제품문의 구매하기

온도·수위 이력을 클라우드에 쌓고
두 사람이 함께 열어야 하는 용기

Haier Biomedical YDS-65-216-FZ ~ 175-216-FZ Smart Series 액체질소 보관 용기

견적 받기

Haier Biomedical YDS-65-216-FZ ~ 175-216-FZ는 온도와 액체 수위를 이중으로 감시해 클라우드에 저장하는 IoT 액체질소 보관 용기(Smart Series)입니다. 알루미늄 몸체에 65~175 L의 5개 모델이 있으며, 2 mL 바이알 2,400~6,000개를 보관해 연구실과 검체은행에 알맞습니다.

정적 증발량은 하루 0.78~0.95 L로 낮고, 진공 성능은 5년간 보증됩니다. 이중 잠금·이중 제어 구조라 두 사람이 동시에 조작해야 용기가 열리므로 시료를 꺼내는 인원이 제한됩니다. 이 IoT 액체질소 용기는 (주)테솔이 국내에 공식 공급합니다.

83 ~ 184일

모델별 정적 유지 시간

216 mm

박스를 넣고 빼는 입구 직경

랙 6개

전 모델 공통 랙 구성

이메일 · IM · WeChat

온도·수위 이상 경보 전송 경로

특징

클라우드 이력과
2인 잠금 구조

핵심 특징	현장에서 달라지는 점
IoT·클라우드 데이터 저장	온도와 수위 이력이 클라우드에 쌓여 시료 보관 이력을 추적할 수 있고, 감사나 점검 때 기록을 바로 꺼내 볼 수 있습니다.
온도·수위 이중 감시와 경보 전송	고정밀 컨트롤러가 온도와 수위를 각각 이중으로 자동 감시하다가, 이상이 생기면 이메일, IM, WeChat으로 경보를 보냅니다.
이중 잠금·이중 제어	두 사람이 동시에 조작해야 열리므로 한 사람이 혼자 꺼내 갈 수 없고, 시료를 꺼낸 담당자가 분명해집니다.
랙 손잡이 색상 구분	보관 구역이 손잡이 색으로 나뉘어 필요한 랙을 빨리 찾고, 시료가 섞이는 일을 줄입니다.
알루미늄 구조와 다중 보호 기능	견고한 알루미늄 몸체에 여러 단계의 보호 기능이 더해져 오랫동안 안정적으로 운용할 수 있습니다.
주요 크라이오박스 브랜드 호환	쓰던 크라이오박스를 그대로 옮겨 담을 수 있고, 216 mm 입구로 박스를 넣고 빼기 편합니다.

더 알아보기 · 엑셀 온도 기록 데이터 완전성, 실사에서 걸리는 지점

보충 계획

정적 유지 시간으로 세우는
보충 일정

정적 유지 시간은 예냉한 용기에 액체질소를 가득 채우고 뚜껑을 닫아 둘 때, 모두 증발하기까지 걸리는 일수입니다. YDS-65-216-FZ는 하루 0.78 L씩 증발해 83일, YDS-175-216-FZ는 0.95 L씩 증발해 184일이며, 용량이 클수록 길어집니다.

시료를 넣고 뺄 때 뚜껑을 여닫는 횟수가 늘면 실제 보충 간격은 이보다 짧아집니다. 출납이 잦다면 클라우드에 쌓이는 수위 이력으로 실제 소모 속도를 확인해 보충 일정을 정하세요.

캡 위 모니터와 클라우드 화면

캡 위 모니터에서 온도와 액체 수위를 바로 읽을 수 있고, 같은 값이 클라우드에 저장되어 보관실 밖에서도 조회됩니다. 경보는 이메일, IM, WeChat으로 전송됩니다.

더 알아보기 · LN2 용기 안전 취급, 질식·동상·압력 세 가지

보관 수 계산

랙과 박스 수로 따지는
보관 수

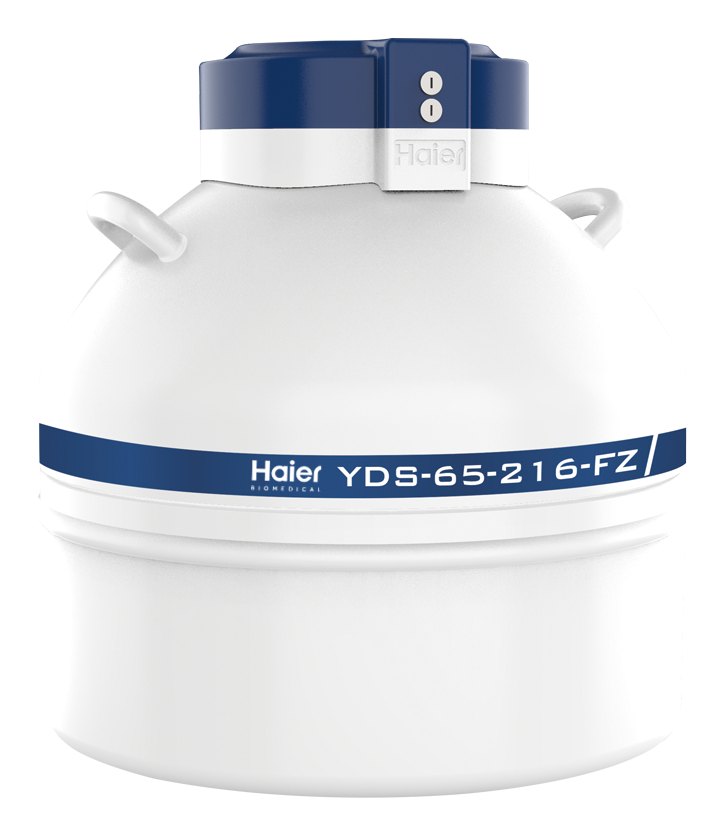

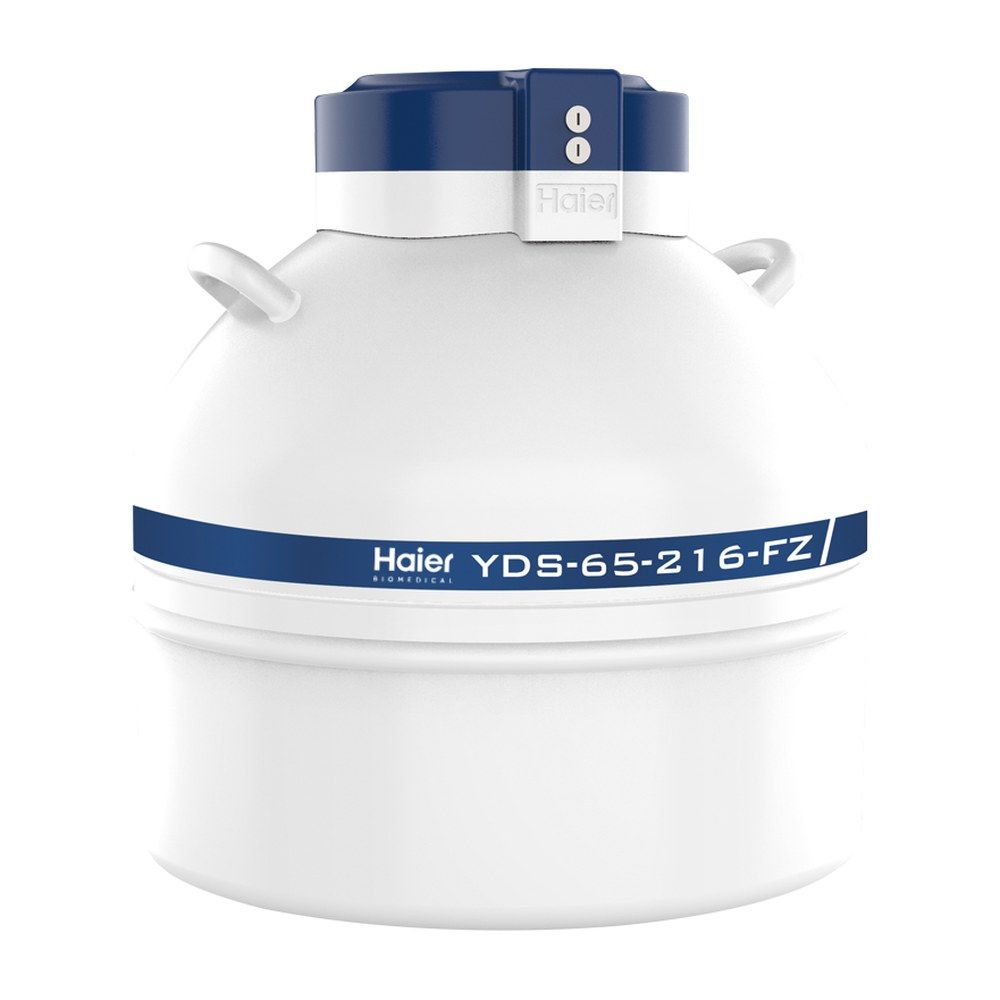

Haier Biomedical YDS-65-216-FZ ~ 175-216-FZ Smart Series 액체질소 보관 용기 - YDS-65-216-FZ 용기

가장 작은 YDS-65-216-FZ

65 L 모델은 2 mL 바이알 2,400개를 보관하며, 높이는 760 mm, 정적 유지 시간은 83일입니다.

전 모델이 랙 6개를 갖추며, 랙 한 개에 쌓는 2 mL 박스가 4단에서 10단까지 늘어나면서 보관 수가 달라집니다. 박스 한 개에 바이알 100개를 담는 기준으로 YDS-65-216-FZ는 2,400개, YDS-175-216-FZ는 6,000개를 보관합니다.

5 mL 바이알은 박스당 81개 기준으로 972개(YDS-65·95-216-FZ)부터 2,430개(YDS-175-216-FZ)까지 보관합니다. 완전 충전 중량이 108~199.5 kg이므로, 자주 옮긴다면 YSC-685-5W 롤러 베이스를 함께 선택하세요.

사양

Smart Series
5개 모델 사양

항목	YDS-65-216-FZ	YDS-95-216-FZ	YDS-115-216-FZ	YDS-145-216-FZ	YDS-175-216-FZ
인증	CE	CE	CE	CE	CE
랙 수	6개	6개	6개	6개	6개
2 mL 바이알 최대 보관 수 (100개/박스)	2,400개	3,000개	3,600개	4,800개	6,000개
2 mL 랙 적층 수	4단	5단	6단	8단	10단
5 mL 바이알 최대 보관 수 (81개/박스)	972개	972개	1,458개	1,944개	2,430개
5 mL 랙 적층 수	2단	2단	3단	4단	5단
액체질소 용량	65 L	95 L	115 L	145 L	175 L
정적 증발량	0.78 L/일	0.94 L/일	0.94 L/일	0.94 L/일	0.95 L/일
정적 유지 시간	83일	101일	122일	154일	184일
입구 직경	216 mm	216 mm	216 mm	216 mm	216 mm
전체 높이	760 mm	825 mm	895 mm	995 mm	1,110 mm
전체 직경	681 mm	681 mm	681 mm	681 mm	681 mm
빈 용기 중량	41 kg	44 kg	48 kg	53 kg	58 kg
완전 충전 중량	108 kg	121 kg	141 kg	171 kg	199.5 kg
운송 중량	65.5 kg	69.2 kg	75.9 kg	85.2 kg	94.5 kg

시리즈 공통 사양

항목	사양
형태	사각 랙형 알루미늄 액체질소 보관 용기(Smart Series)
온도·수위 감시	실시간 온도·액체 수위 모니터링, 온도와 수위 각각 이중 감시(고정밀 컨트롤러)
데이터 관리	IoT·클라우드 데이터 저장(이력 추적)
경보 전송	이메일, IM, WeChat
잠금	이중 잠금·이중 제어(두 사람 동시 조작), 잠금식 캡
랙	손잡이 색상 구분, 모델별 6개
호환	주요 크라이오박스 브랜드
보호 기능	다중 보호 기능
진공 성능 보증	5년
기본 구성	랙 6개(4~10단), 크라이오박스, 잠금식 캡
선택 사양	이동식 롤러 베이스 YSC-685-5W(65~175 L 전 모델, 범용 바퀴 5개), 추가 랙
정적 증발량 정의	열평형에 도달한 용기가 24시간 동안 자연 증발한 액체질소량을 표준 상태로 환산한 값
정적 유지 시간 정의	예냉 후 100% 충전한 용기를 표준 상태에서 방치했을 때 액체질소가 모두 증발할 때까지의 일수

더 알아보기 · IQ·OQ·PQ 문서, 단계별로 담을 것

활용 분야

이력 관리가 필요한
시료 보관 현장

연구실 — 중소 규모의 세포주와 시료를 온도·수위 이력과 함께 보관합니다.
병원 검체실 — 두 사람이 동시에 조작해야 열리므로 시료를 꺼내는 인원이 제한됩니다.
시료은행 — 온도와 수위 이력을 클라우드에 남겨 점검 자료로 활용합니다.
대학 공동 시설 — 여러 연구실의 시료를 색상별 랙으로 구역을 나눠 보관합니다.

선택 가이드

보관량과 높이로 고르는
Smart Series 모델

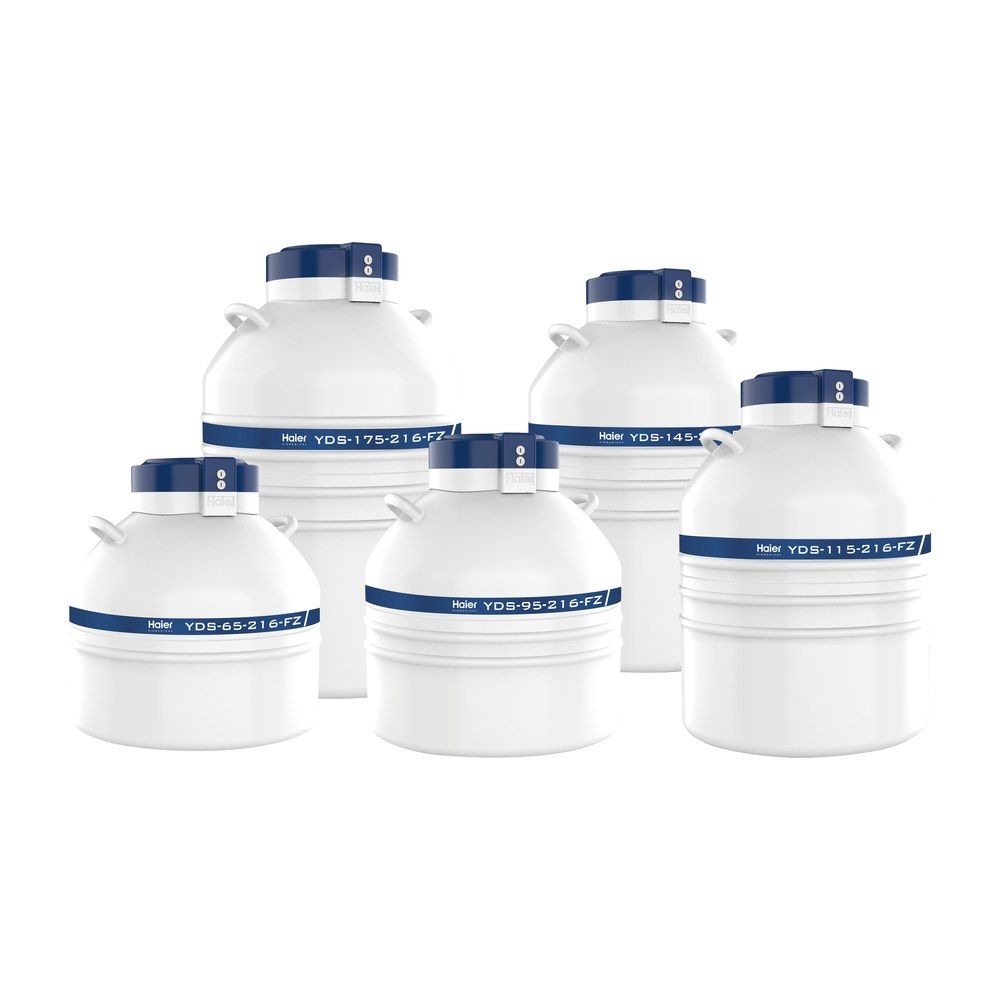

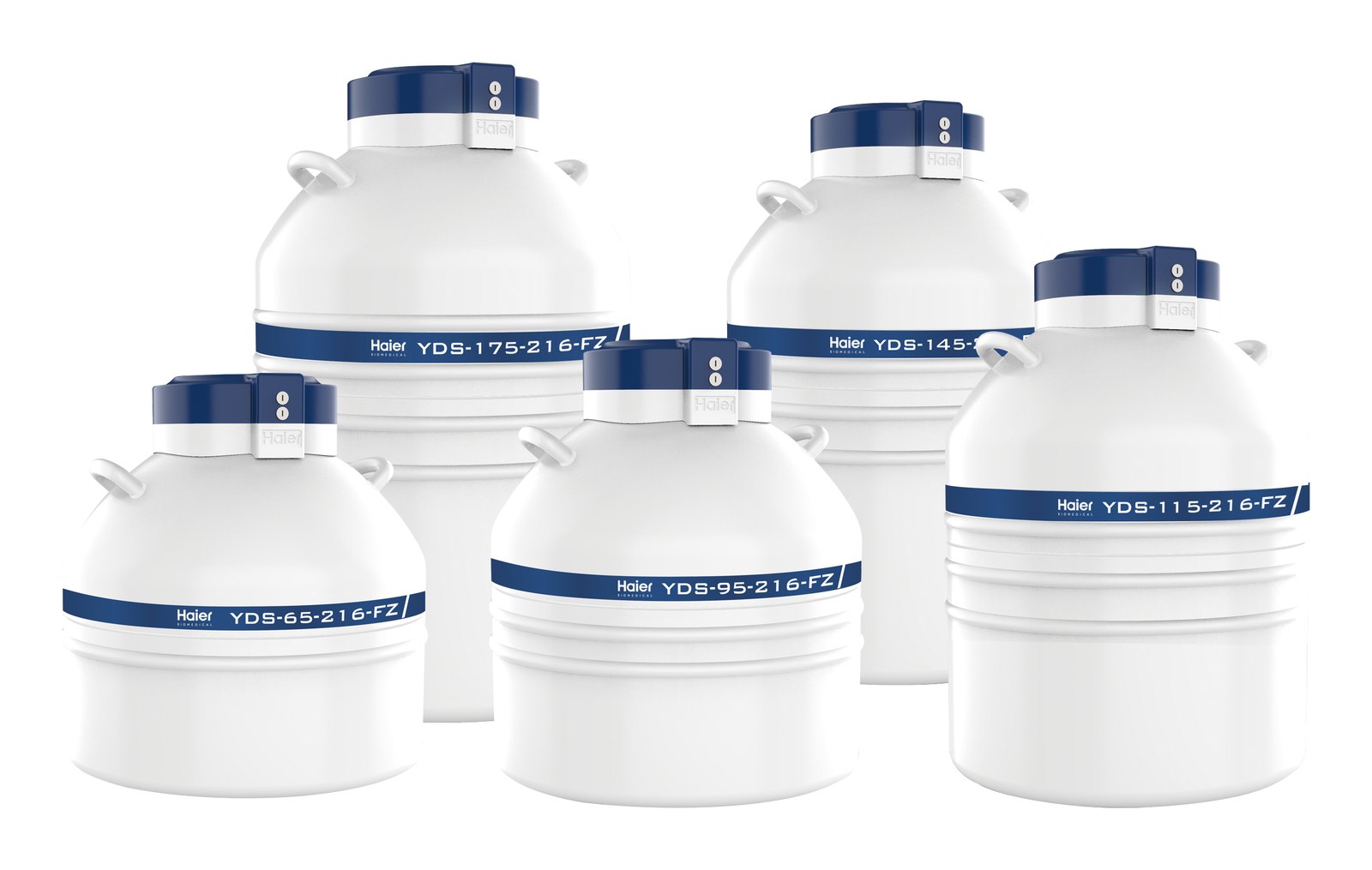

Haier Biomedical YDS-65-216-FZ ~ 175-216-FZ Smart Series 액체질소 보관 용기 - YDS-65부터 YDS-175-216-FZ까지 용량별 라인업

용량별 5개 모델 라인업

입구 직경 216 mm와 전체 직경 681 mm는 같고, 용량 65~175 L와 높이 760~1,110 mm가 모델마다 다릅니다.

이럴 때 (현장 조건·용량)	권장 모델	선택 근거(핵심 차이점)
2 mL 바이알 2,400개로 시작하고 높이가 낮아야 할 때	YDS-65-216-FZ	높이 760 mm로 5개 모델 중 가장 낮고, 입구는 216 mm로 같습니다.
3,000~4,800개 규모로 늘려 갈 때	YDS-95-216-FZ ~ 145-216-FZ	랙 적층 수를 5~8단으로 늘려 보관 수를 맞춥니다.
6,000개까지 한 용기에 모을 때	YDS-175-216-FZ	정적 유지 시간이 184일로 가장 길어 보충 간격이 깁니다.
클라우드 연동이 필요 없을 때	YDS-F 중형 시리즈	같은 용량에서 높이가 25 mm 낮은 모델입니다.

온도 모니터링

JRI 무선 모니터링과
함께 쓰는 이유

하이얼 장비가 시료를 보관하고 처리하는 일을 맡는다면, JRI 무선 모니터링은 그 온도를 장비와 독립적으로 기록하고 알리는 일을 맡습니다. 별도 전지로 동작하는 로거가 온도를 계속 기록하고, 온도가 벗어나면 JRI MySirius가 자리를 비운 담당자에게도 알립니다.

함께 쓰면	현장에서 달라지는 점
장비와 독립된 기록	로거는 교체형 리튬 전지로 최대 6년(23 °C 기준) 동작하고 측정값을 채널당 10,000개까지 저장합니다. 네트워크가 끊겨도 기록은 로거 안에 남습니다.
야간·휴일 원격 알림	온도가 설정 범위를 벗어나면 SMS, 이메일, 음성 전화, 앱 푸시로 알립니다. 주간 당직 일정을 정해 두면 그 시간의 담당자에게 전달됩니다.
여러 장비를 한 화면에서	냉장고, 초저온 냉동고, 액체질소 탱크처럼 온도대가 다른 장비도 프로브만 바꿔 같은 로거로 기록하고, 한 화면에서 비교합니다.
실사에 바로 내는 기록	MySirius Cloud는 데이터를 10년간 보관하고 PDF·CSV로 내보냅니다. Advanced 레벨에서는 감사추적과 전자서명을 제공합니다.
멈추지 않는 교정	Green Digital 프로브는 교정 계수를 프로브 안에 저장합니다. 교정된 프로브로 바꿔 꽂으면 모니터링을 멈추지 않고 교정이 끝납니다.

규제와 기준이 요구하는
온도 기록

온도 기록을 정하는 기준은 시설 종류에 따라 다릅니다. 아래 표에서 우리 시설에 해당하는 기준을 먼저 확인하세요.

기준	요구 내용	JRI로 갖추는 방법
KGSP 의약품 유통품질 관리기준(도매)	자동온도기록장치가 부착된 냉장·냉동설비, 문서는 기록일부터 2년 보존	로거가 자동으로 기록하고 MySirius Cloud가 10년간 보관
KGMP 의약품 제조 및 품질관리기준(제조소)	온·습도 정기 점검, 기록계 정기 교정, 전자기록은 허가된 사람만 입력·변경·삭제하고 백업으로 훼손·소실에 대비	사용자 프로필별 권한, Advanced 레벨 감사추적, 교정 계수를 내장한 교체식 프로브
백신 보관 및 관리 가이드라인 질병관리청 2025.10(접종기관)	자동온도기록장치(DDL) 사용, 설정 온도 이탈 시 즉시 담당자 알람, 냉장고와 분리된 전원, 기록 최소 5년 보관	자체 리튬 전지로 동작하는 로거, MySirius 원격 알림, 10년 데이터 보관
데이터 완전성 평가지침(식약처) 21 CFR Part 11	감사추적, 전자서명, 사람별 권한 분리	MySirius Advanced 레벨(Compliance option)
생명윤리법 시행규칙 배아생성의료기관 표준운영지침(2024)	배아 보관용 잠금장치 부착 액체질소 탱크, 탱크 오작동 방지 같은 안전장치	Cryo 프로브로 탱크 온도를 연속 기록

장비를 갖추는 것만으로 요건이 채워지지는 않습니다. 밸리데이션, 계정 관리 SOP, 기록의 정기 검토를 함께 운영해야 합니다.

더 알아보기 · 의약품 온도기록 규제 지도, 국내편

장비별 권장 구성

이 제품처럼 액체질소를 쓰는 보관 장비에는 Nova SPY Digital에 Green Digital Cryo 프로브(−196 ~ −130 °C, ±0.5 °C)를 꽂아 프로브만 안에 넣고 로거 본체는 바깥에 두는 구성을 권장합니다. 액체질소를 다루는 보관실에는 O₂ 트랜스미터로 공기 중 산소 농도를 함께 감시하세요.

감시 대상	권장 구성	측정 범위·정확도
액체질소 탱크, −150 °C 냉동고	Nova SPY Digital + Green Digital Cryo 프로브	−196 ~ −130 °C, ±0.5 °C
−80·−60 °C 초저온 냉동고	Nova SPY Digital + Green Digital Low Temperature 프로브	−90 ~ 0 °C, ±0.2 °C(−90 ~ −40 °C)
−40·−30·−25 °C 냉동고	Nova SPY Digital + Green Digital Low Temperature 프로브	±0.3 °C(−40 ~ 0 °C)
2~8 °C 약품·실험실 냉장고	Nova SPY Digital + Green Digital 온도 프로브, 또는 Nano SPY T1	프로브 −40 ~ +80 °C, ±0.2 °C(−40 ~ +50 °C) T1 −40 ~ +85 °C, ±0.3 °C(−18 ~ +50 °C)
실험실·보관실 환경	Nano SPY TH	−30 ~ +70 °C, 0 ~ 100 %RH
액체질소 보관실 공기	O₂ 트랜스미터 + Nano SPY Universal	산소 농도 0 ~ 25 % vol
보관 공간 온도 매핑	Mapping Kit 15점 Nova SPY Digital	로거 15대, −90 °C까지

측정값은 LINK 통신 모듈을 거쳐 MySirius Cloud로 모입니다. 하이얼 장비와 JRI 모니터링은 모두 (주)테솔이 국내에 공급합니다. 센서·로거 교정은 (주)테솔의 KOLAS 인정 범위에 해당하는지 확인해 안내하고, 온도 매핑과 IQ/OQ/PQ 밸리데이션도 함께 맡습니다.

Smart Series와 함께 보는
액체질소 장비

Smart Series 액체질소 용기의 경보는 어떤 경로로 받을 수 있습니까?
이메일, IM, WeChat으로 받습니다. 고정밀 컨트롤러가 온도나 액체 수위 이상을 감지하면 설정한 경로로 경보를 보내므로, 야간에도 담당자가 알 수 있습니다.
YDS-65-216-FZ는 한 사람이 열 수 있습니까?
아닙니다. 이중 잠금·이중 제어 구조라 두 사람이 동시에 조작해야 열리므로 한 사람이 혼자 꺼내 갈 수 없습니다. 시료를 꺼낼 때 담당자 두 명이 함께 있어야 한다는 점을 운영 절차에 반영하세요.
Smart Series 기본 구성에 크라이오박스가 들어 있습니까?
네, 모델별 랙 6개와 크라이오박스, 잠금식 캡이 기본 구성에 들어 있습니다. 주요 크라이오박스 브랜드와 호환되어 쓰던 박스를 그대로 쓸 수 있고, 이동식 롤러 베이스 YSC-685-5W와 추가 랙은 선택 사양입니다.
Smart Series는 현장에서도 수위를 확인할 수 있습니까?
네, 캡 위 모니터가 온도와 액체 수위를 현장에서 바로 보여 주고, 같은 값이 클라우드에도 저장됩니다.
