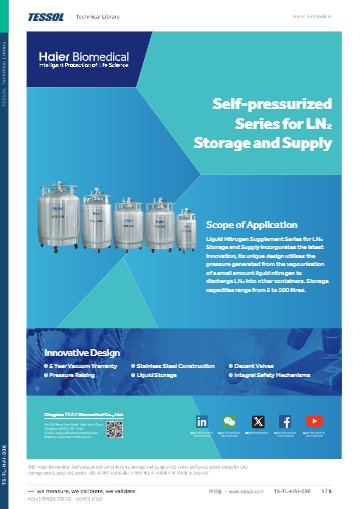

제품 자료
제품문의 구매하기

용기 안의 압력으로 액체질소를
옮겨 담는 자가 가압식 용기

Haier Biomedical YDZ-5 ~ YDZ-100 (K) 자가 가압식 액체질소 보충 용기

견적 받기

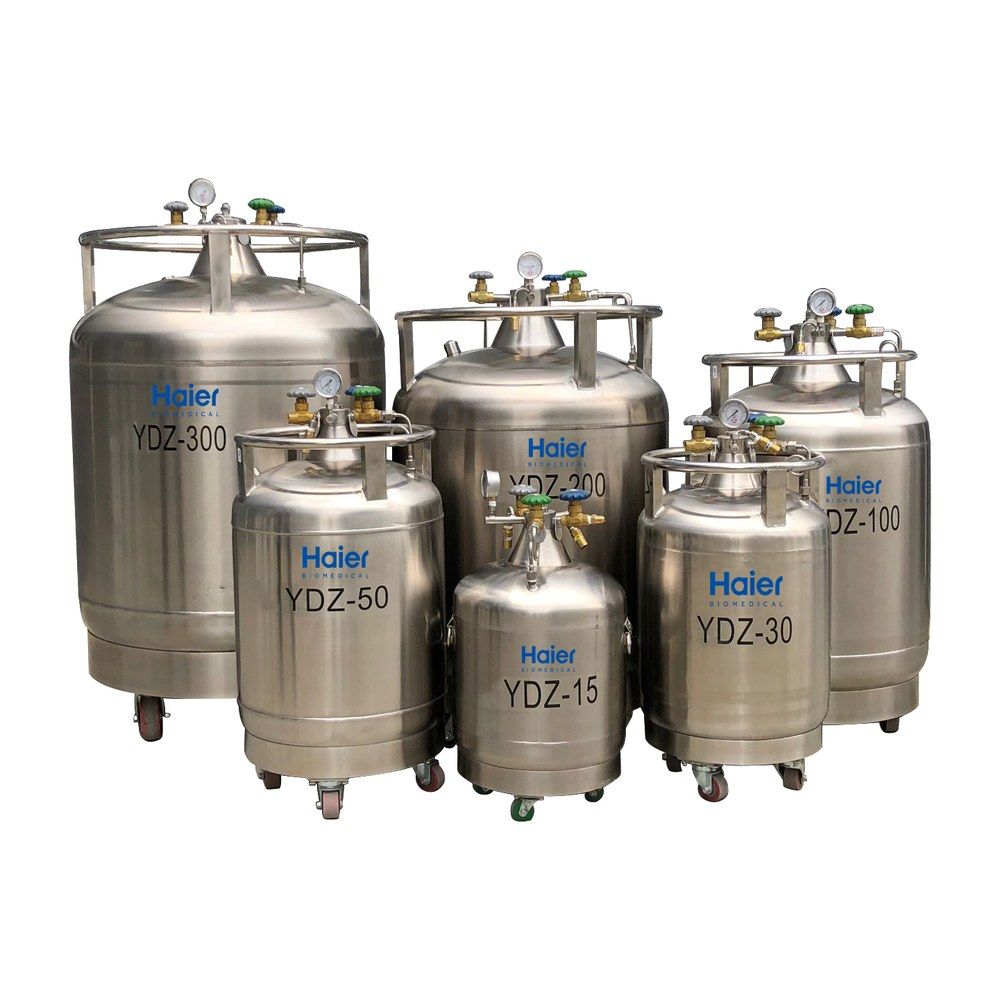

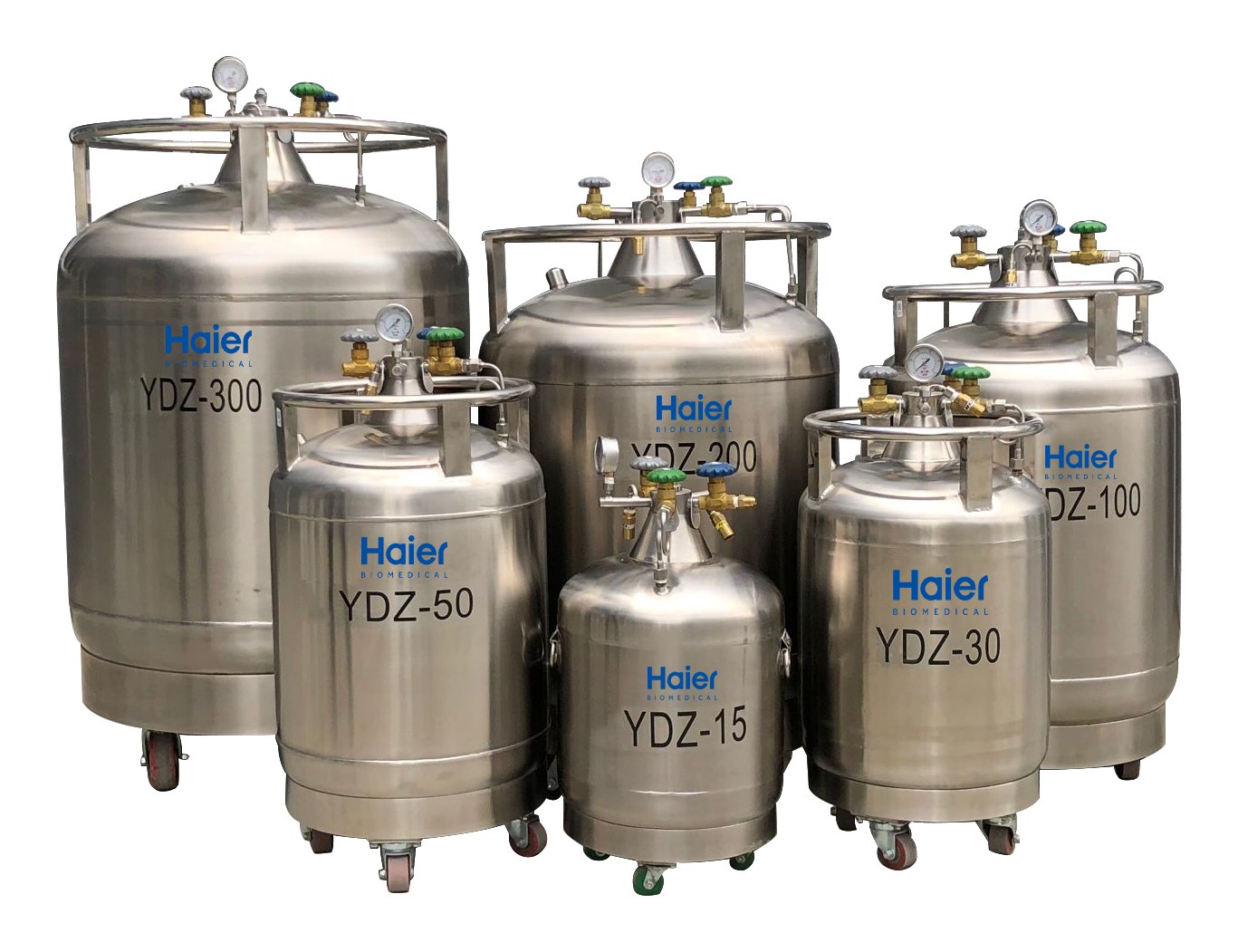

Haier Biomedical YDZ-5 ~ YDZ-100 (K)는 용기 안에서 기화한 액체질소의 압력으로 다른 용기를 채우는 5~100 L급 자가 가압식 액체질소 보충 용기입니다. 별도 펌프 없이 연구실과 바이오뱅크의 소형 보관·운반 용기에 액체질소를 옮겨 담습니다.

정적 증발량이 모델별로 하루 0.15~1.3 L에 그쳐, 보충용 액체질소를 담아 두는 동안의 손실이 적습니다. 전 모델이 안전 밸브를 달고 몸체 전체를 스테인리스로 용접해, 가압을 반복해도 압력은 밸브로 방출됩니다. 5년 진공 보증이 붙는 이 보충 용기는 (주)테솔이 국내에 공식 공급합니다.

5 ~ 100 L

액체질소 용량, 5개 모델

2 ~ 4 L/분 이상

모델별 액체질소 배출량

캐스터 4개

전 모델 이동용 바퀴

5년

진공 성능 보증 기간

특징

압력 관리와
보충 작업 구조

특징현장에서 달라지는 점
자가 가압 방식용기 안에서 기화한 액체질소가 압력을 만들어 연결한 용기로 밀어 보내므로, 별도 이송 장치 없이 작업하는 자리에서 바로 보충합니다.
전 모델 안전 밸브가압 중 압력이 설정치를 넘으면 밸브가 압력을 내보내 과압에 대비합니다.
표준 부속 4종압력 밸브, 배액 밸브, 방출 밸브, 압력계가 기본으로 달려 있어 연결하자마자 압력을 눈으로 보며 작업합니다.
밸브 라벨 표시밸브마다 용도가 라벨로 구분되어 있어, 근무자가 바뀌어도 같은 순서로 호스를 연결하고 밸브를 조작합니다.
전체 용접 스테인리스와 캐스터가압을 반복해도 견고하고, 캐스터 4개로 보충할 용기 옆까지 직접 밀고 갈 수 있습니다.
5년 진공 보증진공 단열 성능에 5년 보증이 붙어 장기 운용 계획과 점검 주기를 세우기 쉽습니다.

보충 계획

보충 대상에 맞는
용량 선택

YDZ 용량은 한 번에 채울 용기의 크기와 이어서 채울 용기의 수로 정합니다. 배출량은 YDZ-5·15가 2 L/분 이상, YDZ-30·50이 3 L/분 이상, YDZ-100 (K)가 4 L/분 이상입니다. 전량을 옮기는 데 걸리는 시간은 YDZ-5가 최대 2.5분, YDZ-15가 7.5분, YDZ-30이 10분, YDZ-50이 약 17분, YDZ-100 (K)가 25분입니다.

채우는 쪽 용기의 잔량과 이송 중 기화 때문에 실제로 옮겨지는 양은 이보다 조금 적습니다. 한 번 충전으로 여러 용기를 이어서 채운다면, 보충할 총량보다 한 단계 큰 용량을 골라 두면 재충전 횟수가 줄어듭니다.

반입·취급

이동 경로와
무게 확인

높이는 YDZ-5의 652 mm에서 YDZ-100 (K)의 1,179 mm까지, 외경은 354 mm에서 606 mm까지 커집니다. YDZ-100 (K)는 가득 채우면 166.8 kg으로, 빈 용기 86 kg보다 80.8 kg 무겁습니다. 채운 채로 옮긴다면 문턱과 바닥 마감, 엘리베이터 하중을 먼저 확인하세요.

작업대 옆부터 보관실 바닥까지

YDZ-5(23 kg)와 YDZ-15(38.1 kg)는 가득 채워도 가벼워서 작업대 가까이에 두고 소형 용기를 수시로 채우기에 알맞습니다. 50 L 이상 모델은 94.4 kg부터 시작하므로, 보관실 바닥에 자리를 정해 두고 호스를 보충할 용기 쪽으로 연결하는 배치가 현실적입니다.

더 알아보기 · LN2 용기 안전 취급, 질식·동상·압력 세 가지

사양

5개 모델
크기와 용량 사양

항목YDZ-5YDZ-15YDZ-30YDZ-50YDZ-100 (K)
액체질소 용량5 L15 L30 L50 L100 L
정적 증발량0.15 L/일0.38 L/일0.75 L/일1 L/일1.3 L/일
액체질소 배출량2 L/분 이상2 L/분 이상3 L/분 이상3 L/분 이상4 L/분 이상
높이652 mm771 mm900 mm1,009 mm1,179 mm
외경354 mm404 mm454 mm506 mm606 mm
빈 용기 중량19 kg26 kg38 kg54 kg86 kg
완전 충전 중량23 kg38.1 kg62.2 kg94.4 kg166.8 kg
운송 중량32 kg37 kg53 kg63 kg107 kg
인증CECECECECE
파열판—————
K 시리즈 추가 사양(디지털 액위 표시, 대구경 배기 밸브, 압력 안정 밸브, 과압 신속 해소)————적용

시리즈 공통 사양

항목사양
형태자가 가압식 액체질소 보충 용기
재질 / 구조스테인리스 전체 용접, 회전 링 구조
안전 장치전 모델 안전 밸브(1단 0.099 MPa, 2단 0.15 MPa)
표준 작동 압력 / 최대 작동 압력0.05 MPa / 0.09 MPa
압력계 범위0 ~ 0.25 MPa
표준 부속압력 밸브, 배액 밸브, 방출 밸브, 압력계
밸브 표시용도 라벨 부착
이동캐스터 4개(전 모델)
진공 성능 보증5년
정적 증발량 정의열평형에 도달한 용기가 24시간 동안 자연 증발한 액체질소량을 표준 상태(101.325 kPa, 20 °C)로 환산한 값

더 알아보기 · 세포처리시설 허가 기준, 첨단재생바이오법 정리

활용 분야

소형 용기 보충이
필요한 현장

  • 대학·국책 연구소 — 실험실의 소형 액체질소 보관 용기와 운반 용기를 필요한 만큼 채웁니다.
  • 바이오뱅크 — 대용량 액체질소 보관 용기의 보조 보충 용기로 최대 용량 모델을 함께 둡니다.
  • 병원 검체실 — 시료 보관 용기에 액체질소를 나누어 채우며, 작업대 옆에서 바로 씁니다.
  • 공동 기기실 — 여러 연구팀이 함께 쓰는 액체질소 용기를 보충 용기 한 대로 차례로 채웁니다.

더 알아보기 · 난임센터, 배양기와 LN2 탱크를 한 화면에

선택 가이드

보충 규모로 고르는
YDZ 용량

이럴 때추천 모델이유
소형 운반 용기를 수시로 채울 때YDZ-5 · YDZ-15가득 채워도 23~38.1 kg으로 가벼워 작업대 옆에 두기 좋습니다.
용기 여러 개를 이어서 채울 때YDZ-30 · YDZ-503 L/분 이상의 배출량에 30~50 L를 담아 한 번 충전으로 연속 보충합니다.
중형 보관 용기를 한 번에 채울 때YDZ-100 (K)가장 큰 용량을 4 L/분 이상으로 옮기며 K 시리즈 추가 사양을 갖췄습니다.
대형 Biobank 탱크를 보충할 때YDZ-150 ~ 500 (K)150~500 L 대용량 모델 페이지에서 탱크 하부 용량에 맞춰 고르세요.

온도 모니터링

JRI 무선 모니터링과
함께 쓰는 이유

하이얼 장비가 시료를 보관하고 처리하는 일을 맡는다면, JRI 무선 모니터링은 그 온도를 장비와 독립적으로 기록하고 알리는 일을 맡습니다. 별도 전지로 동작하는 로거가 온도를 계속 기록하고, 온도가 벗어나면 JRI MySirius가 자리를 비운 담당자에게도 알립니다.

함께 쓰면현장에서 달라지는 점
장비와 독립된 기록로거는 교체형 리튬 전지로 최대 6년(23 °C 기준) 동작하고 측정값을 채널당 10,000개까지 저장합니다. 네트워크가 끊겨도 기록은 로거 안에 남습니다.
야간·휴일 원격 알림온도가 설정 범위를 벗어나면 SMS, 이메일, 음성 전화, 앱 푸시로 알립니다. 주간 당직 일정을 정해 두면 그 시간의 담당자에게 전달됩니다.
여러 장비를 한 화면에서냉장고, 초저온 냉동고, 액체질소 탱크처럼 온도대가 다른 장비도 프로브만 바꿔 같은 로거로 기록하고, 한 화면에서 비교합니다.
실사에 바로 내는 기록MySirius Cloud는 데이터를 10년간 보관하고 PDF·CSV로 내보냅니다. Advanced 레벨에서는 감사추적과 전자서명을 제공합니다.
멈추지 않는 교정Green Digital 프로브는 교정 계수를 프로브 안에 저장합니다. 교정된 프로브로 바꿔 꽂으면 모니터링을 멈추지 않고 교정이 끝납니다.

규제와 기준이 요구하는
온도 기록

온도 기록을 정하는 기준은 시설 종류에 따라 다릅니다. 아래 표에서 우리 시설에 해당하는 기준을 먼저 확인하세요.

기준요구 내용JRI로 갖추는 방법
KGSP
의약품 유통품질 관리기준(도매)		자동온도기록장치가 부착된 냉장·냉동설비, 문서는 기록일부터 2년 보존로거가 자동으로 기록하고 MySirius Cloud가 10년간 보관
KGMP
의약품 제조 및 품질관리기준(제조소)		온·습도 정기 점검, 기록계 정기 교정, 전자기록은 허가된 사람만 입력·변경·삭제하고 백업으로 훼손·소실에 대비사용자 프로필별 권한, Advanced 레벨 감사추적, 교정 계수를 내장한 교체식 프로브
백신 보관 및 관리 가이드라인
질병관리청 2025.10(접종기관)		자동온도기록장치(DDL) 사용, 설정 온도 이탈 시 즉시 담당자 알람, 냉장고와 분리된 전원, 기록 최소 5년 보관자체 리튬 전지로 동작하는 로거, MySirius 원격 알림, 10년 데이터 보관
데이터 완전성 평가지침(식약처)
21 CFR Part 11		감사추적, 전자서명, 사람별 권한 분리MySirius Advanced 레벨(Compliance option)
생명윤리법 시행규칙
배아생성의료기관 표준운영지침(2024)		배아 보관용 잠금장치 부착 액체질소 탱크, 탱크 오작동 방지 같은 안전장치Cryo 프로브로 탱크 온도를 연속 기록

장비를 갖추는 것만으로 요건이 채워지지는 않습니다. 밸리데이션, 계정 관리 SOP, 기록의 정기 검토를 함께 운영해야 합니다.

더 알아보기 · 의약품 온도기록 규제 지도, 국내편

장비별 권장 구성

이 제품처럼 액체질소를 쓰는 보관 장비에는 Nova SPY Digital에 Green Digital Cryo 프로브(−196 ~ −130 °C, ±0.5 °C)를 꽂아 프로브만 안에 넣고 로거 본체는 바깥에 두는 구성을 권장합니다. 액체질소를 다루는 보관실에는 O₂ 트랜스미터로 공기 중 산소 농도를 함께 감시하세요.

감시 대상권장 구성측정 범위·정확도
액체질소 탱크, −150 °C 냉동고Nova SPY Digital + Green Digital Cryo 프로브−196 ~ −130 °C, ±0.5 °C
−80·−60 °C 초저온 냉동고Nova SPY Digital + Green Digital Low Temperature 프로브−90 ~ 0 °C, ±0.2 °C(−90 ~ −40 °C)
−40·−30·−25 °C 냉동고Nova SPY Digital + Green Digital Low Temperature 프로브±0.3 °C(−40 ~ 0 °C)
2~8 °C 약품·실험실 냉장고Nova SPY Digital + Green Digital 온도 프로브, 또는 Nano SPY T1프로브 −40 ~ +80 °C, ±0.2 °C(−40 ~ +50 °C)
T1 −40 ~ +85 °C, ±0.3 °C(−18 ~ +50 °C)
실험실·보관실 환경Nano SPY TH−30 ~ +70 °C, 0 ~ 100 %RH
액체질소 보관실 공기O₂ 트랜스미터 + Nano SPY Universal산소 농도 0 ~ 25 % vol
보관 공간 온도 매핑Mapping Kit 15점 Nova SPY Digital로거 15대, −90 °C까지

측정값은 LINK 통신 모듈을 거쳐 MySirius Cloud로 모입니다. 하이얼 장비와 JRI 모니터링은 모두 (주)테솔이 국내에 공급합니다. 센서·로거 교정은 (주)테솔의 KOLAS 인정 범위에 해당하는지 확인해 안내하고, 온도 매핑과 IQ/OQ/PQ 밸리데이션도 함께 맡습니다.
