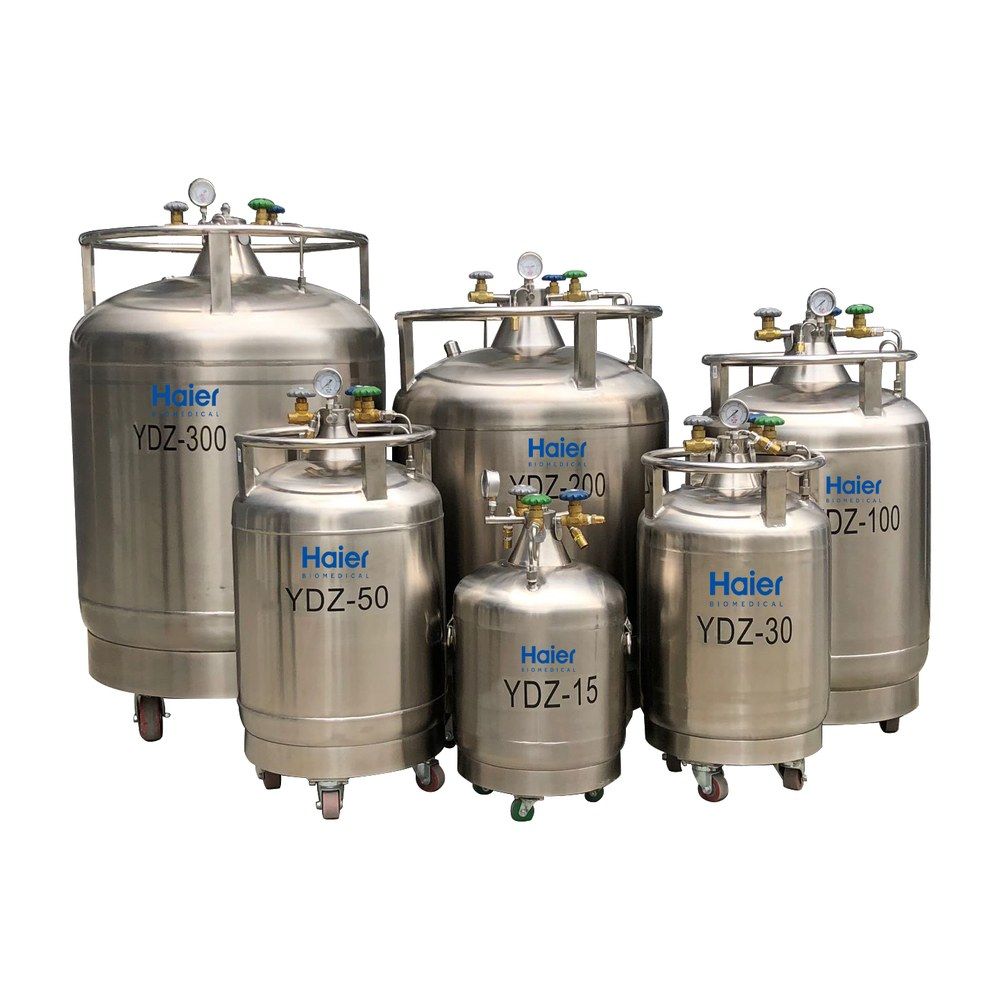

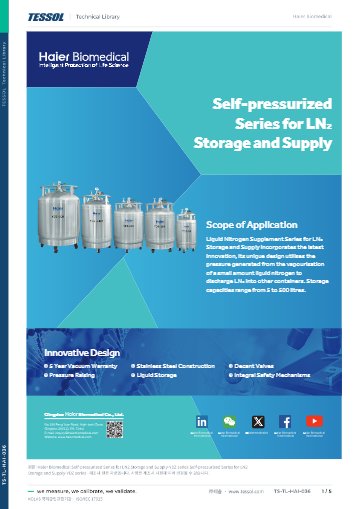

Haier Biomedical YDZ-150 ~ YDZ-500 (K) 대용량 자가 가압식 액체질소 용기

견적 받기

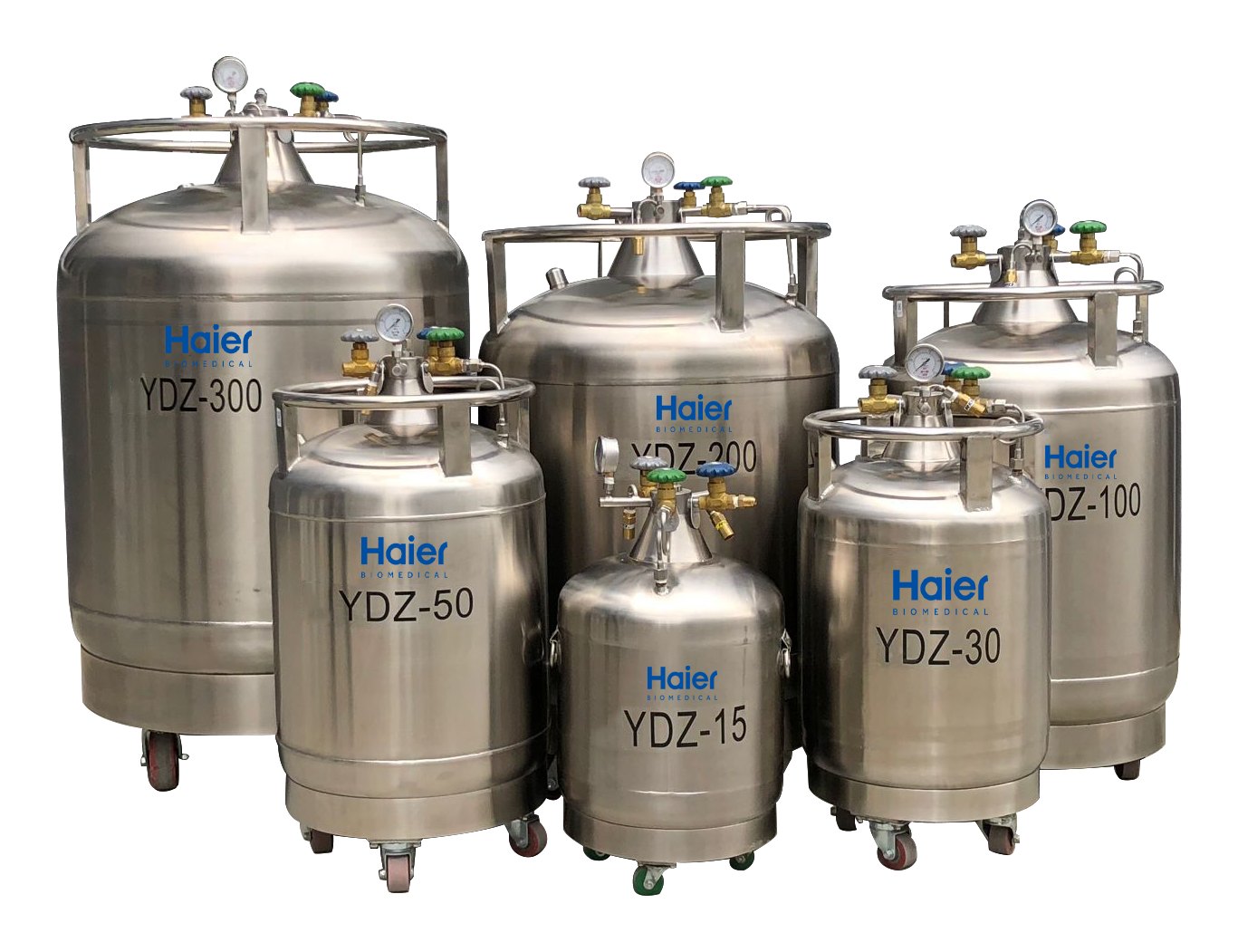

Haier Biomedical YDZ-150 ~ YDZ-500 (K)는 150~500 L의 액체질소를 자체 압력으로 대형 탱크에 보내는 자가 가압식 액체질소 용기입니다. 용기 안에서 기화한 질소가 압력을 만들어 액체질소를 밀어냅니다. Biobank 탱크 상단으로 급액하는 바이오뱅크의 보충 장비로 씁니다.

배출량 하한은 모델에 따라 분당 6~10 L여서 대용량 이송에 알맞습니다. 200 L 이상 모델은 안전 밸브에 파열판을 더해 과압에 두 단계로 대비합니다. 전체 용접 스테인리스 몸체에 5년 진공 보증이 붙는 이 대용량 보충 용기는 (주)테솔이 국내에 공식 공급합니다.

150 ~ 500 L

대용량 액체질소 5개 모델

6 ~ 10 L/분 이상

모델별 액체질소 배출량(하한)

200 L 이상

파열판을 추가한 모델

5년

진공 성능 보증

특징

자체 압력으로 보내고
과압은 두 겹으로 막는 구조

핵심 특징현장에서 달라지는 점
자가 가압 방식용기 내부 압력이 액체질소를 탱크로 밀어 보내므로, 급액할 때마다 별도 이송 설비를 설치하고 철거할 필요가 없습니다.
안전 밸브와 파열판압력이 비정상적으로 오르면 밸브가 먼저 방출하고, 파열판이 그다음 단계로 대비합니다. 대용량 용기의 과압 위험을 두 겹으로 관리합니다.
디지털 액위 표시와 원격 데이터 전송K 시리즈는 남은 액체질소량을 디지털로 읽어 원격으로 전송하므로, 현장에 가지 않고도 급액 시점을 판단할 수 있습니다.
압력 안정 밸브와 대구경 배기 밸브자동 급액 중 압력을 안정시키고 과압을 빠르게 풀어 안전 밸브의 부담을 줄입니다(K 시리즈).
밸브 라벨 표시밸브마다 용도가 표시되어 있어 교대 근무자도 같은 순서로 조작할 수 있습니다.
전체 용접 스테인리스와 캐스터몸체 전체를 용접해 가압을 반복해도 견고합니다. 캐스터 4개로 탱크 옆 자리까지 밀어 옮길 수 있습니다.

더 알아보기 · LN2 용기 안전 취급, 질식·동상·압력 세 가지

용량 선택

트레이 하부 용량으로 정하는
보충 용기 크기

급액용 YDZ는 탱크 전체 용량이 아니라 트레이 하부 액체질소량을 기준으로 고르세요. 하부 액체질소량은 YDD-350-326이 55 L, YDD-850-465가 135 L, YDD-1800-635가 320 L입니다. YDZ-150 한 대로 앞의 두 탱크를 한 번에 채울 수 있고, YDD-1800-635에는 YDZ-500 (K) 한 대가 맞습니다.

YDZ-500 (K)는 배출량 하한이 10 L/분이므로 320 L를 옮기는 데 최대 32분이 걸립니다. 여러 탱크를 차례로 채우거나 보충 횟수를 줄이려면 YDZ-300 (K) 이상을 검토하세요.

탱크 상단 급액 연결

YDZ는 Biobank 탱크 상단의 액체질소 공급 시스템에 호스로 연결합니다. 탱크와 보충 용기 사이의 거리와 배관 경로에 따라 호스 길이와 연결 부속이 달라집니다. 설치 도면을 알려 주시면 연결 구성을 정리해 드립니다.

반입·설치

반입 전 확인할
높이와 외경

YDZ-150은 높이 1,208 mm, 외경 706 mm이고, YDZ-500 (K)는 높이 1,607 mm, 외경 1,008 mm입니다. 외경이 1 m를 넘는 YDZ-500 (K)는 반입 경로의 문 폭과 회전 반경을 먼저 확인하세요. 완전 충전 시 677 kg이므로 바닥 하중도 함께 검토해야 합니다.

YDZ-200 (K)와 YDZ-240K는 외경이 758 mm로 같고 높이만 1,288 mm와 1,405 mm로 다릅니다. 천장이나 작업 공간이 낮은 보관실에는 YDZ-200 (K)가 맞고, 같은 바닥 면적에 용량을 더 키우려면 YDZ-240K를 고르세요.

사양

5개 모델
크기와 용량 사양

항목YDZ-150YDZ-200 (K)YDZ-240KYDZ-300 (K)YDZ-500 (K)
액체질소 용량150 L200 L240 L300 L500 L
정적 증발량1.95 L/일2.4 L/일2.9 L/일3.3 L/일5.5 L/일
액체질소 배출량6 L/분 이상8 L/분 이상8 L/분 이상8 L/분 이상10 L/분 이상
높이1,208 mm1,288 mm1,405 mm1,484 mm1,607 mm
외경706 mm758 mm758 mm858 mm1,008 mm
빈 용기 중량107 kg145 kg159 kg193 kg273 kg
완전 충전 중량228 kg307 kg353 kg435 kg677 kg
운송 중량137 kg179 kg188 kg223 kg342 kg
인증CECECECECE
안전 장치안전 밸브안전 밸브, 파열판안전 밸브, 파열판안전 밸브, 파열판안전 밸브, 파열판
K 시리즈 추가 사양(디지털 액위 표시, 대구경 배기 밸브, 압력 안정 밸브, 과압 신속 해소)—적용적용적용적용

시리즈 공통 사양

항목사양
형태자가 가압식 액체질소 용기(대용량 보충용)
재질 / 구조스테인리스 전체 용접, 회전 링 구조
안전 장치전 모델 안전 밸브(1단 0.099 MPa, 2단 0.15 MPa), 200 L 이상 모델은 파열판 추가
표준 작동 압력 / 최대 작동 압력0.05 MPa / 0.09 MPa
압력계 범위0 ~ 0.25 MPa
표준 부속압력 밸브, 배액 밸브, 방출 밸브, 압력계
K 시리즈 디지털 액위계DLZ-300 디지털 액위계(원격 데이터 전송)
밸브 표시용도 라벨 부착
이동캐스터 4개(전 모델)
진공 성능 보증5년
정적 증발량 정의열평형에 도달한 용기가 24시간 동안 자연 증발한 액체질소량을 표준 상태(101.325 kPa, 20 °C)로 환산한 값

활용 분야

대형 탱크 급액이
필요한 현장

  • 바이오뱅크 — Biobank 탱크 상단 급액의 대용량 공급원으로 탱크 옆에 상시 배치합니다.
  • 병원 연구센터 — 여러 극저온 보관 장비에 액체질소를 차례로 나눠 공급합니다.
  • 대학·국책 연구소 — 과학 연구 시설의 대용량 액체질소 용기에 보충용으로 씁니다.

선택 가이드

탱크 용량과 설치 조건으로 고르는
YDZ 대용량 모델

이럴 때 (현장 조건·용량)권장 모델선택 근거(핵심 차이점)
트레이 하부 135 L 이하 탱크를 채울 때YDZ-150이 계열에서 가장 작은 모델이며 YDD-850-465까지 한 번에 채웁니다.
천장이 낮아 높이가 제한될 때YDZ-200 (K)높이 1,288 mm로 같은 외경의 YDZ-240K보다 낮습니다.
같은 바닥 면적에서 용량을 키울 때YDZ-240K외경 758 mm를 유지한 채 240 L를 담습니다.
보충 횟수를 줄이거나 대형 탱크를 채울 때YDZ-300 (K) · YDZ-500 (K)300 L와 500 L 용량으로 여러 탱크를 이어서 채웁니다. YDZ-500 (K)는 배출량 하한이 가장 높습니다.
