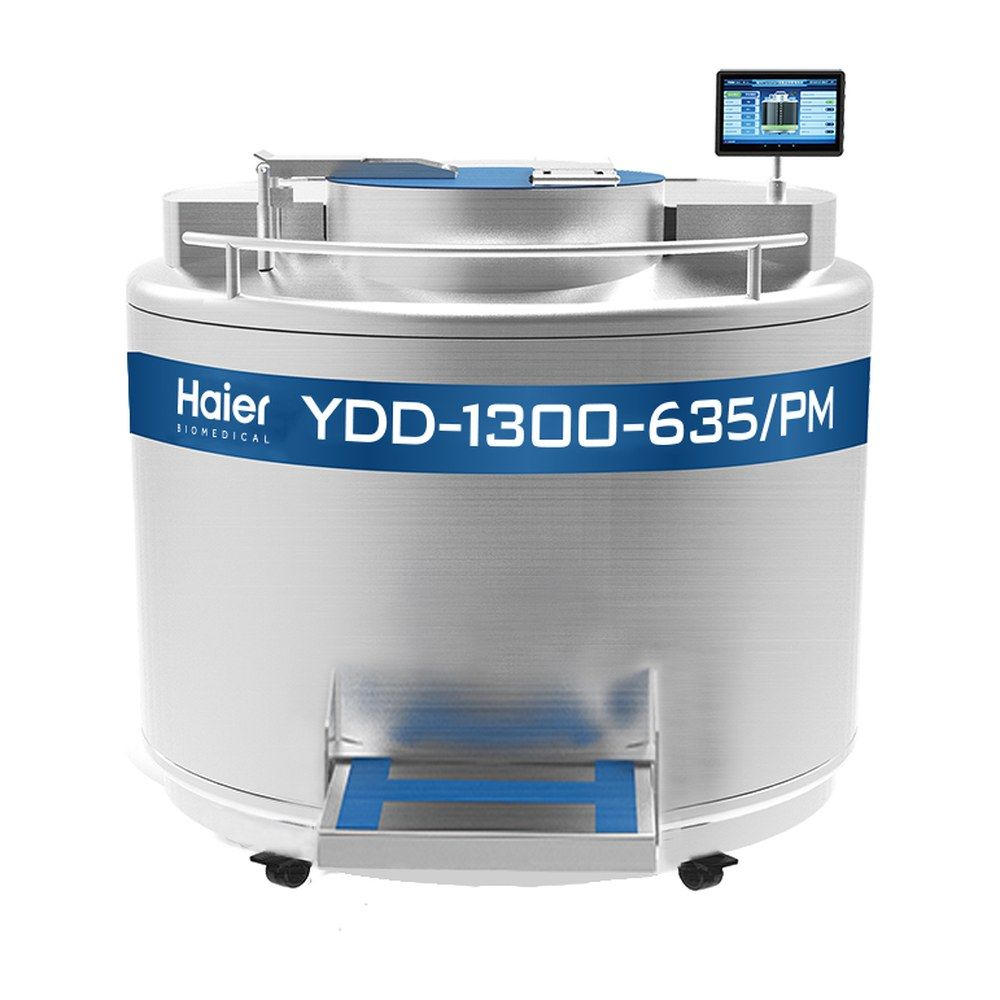

Haier Biomedical YDD-850-465 ~ YDD-1800-635 초대용량 액체질소 보관 용기

Haier Biomedical YDD-850-465 ~ YDD-1800-635 초대용량 액체질소 보관 용기

MODEL
YDD-850-465, YDD-1000-465, YDD-1300-635, YDD-1600-635, YDD-1800-635
브랜드
Haier Biomedical
제품 자료
제품문의 구매하기

수만 개 시료를 한 탱크에 모으고
액체질소 소비는 줄이는 보관 용기

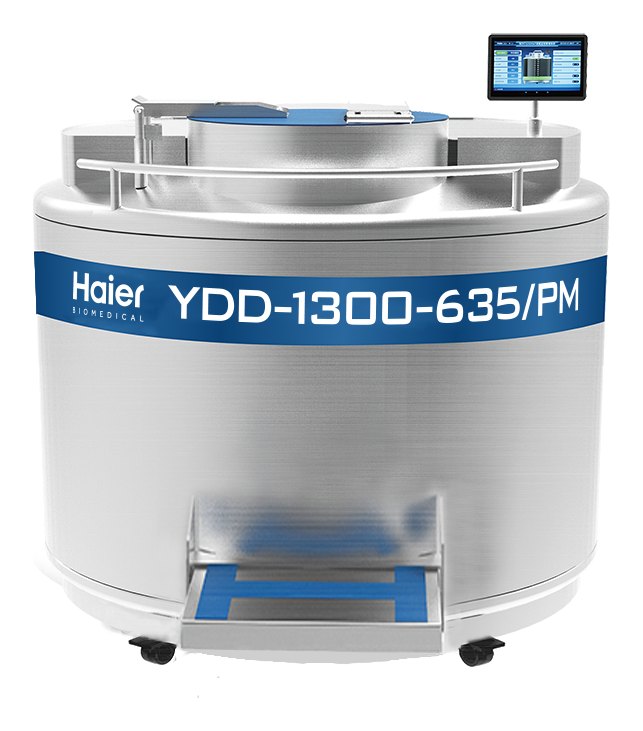

Haier Biomedical YDD-850-465 ~ YDD-1800-635 초대용량 액체질소 보관 용기

견적 받기

Haier Biomedical YDD-850-465 시리즈는 2 mL 바이알 42,900~94,875개를 액체질소 위 기상에 보관하는 초대용량 액체질소 보관 용기(LN2 Biobank 탱크)입니다. 시료가 수만 개 단위로 늘어난 바이오뱅크의 보관 설비를 한 대로 모을 수 있습니다.

트레이 하부에 액체질소를 넉넉히 담고, 저장 공간 전체의 온도 편차는 10 °C 이하입니다. 그래서 랙 위치에 따른 보관 조건 차이가 작습니다. 저장 용량은 키우고 액체질소 소비는 줄이도록 설계했으며, 이 탱크는 (주)테솔이 국내에 공식 공급합니다.

42,900 ~ 94,875개

2 mL 바이알 보관 수(5개 모델)

135 ~ 320 L

트레이 하부 액체질소량

21일

액체질소 공급이 끊겨도 -135 °C 이하 유지(YDD-850-465)

10 °C 이하

저장 공간 전체의 온도 편차

특징

꺼내기 쉽고 급액이 안전한
대형 탱크 구조

핵심 특징현장에서 달라지는 점
4·6구역 회전식 트레이필요한 구역만 입구로 돌려 시료를 꺼내므로, 입출고 때 시료가 외기에 노출되는 시간이 짧아집니다.
기상 보관 기본, 액상 보관 지원시료가 액체질소에 닿지 않는 기상 보관이 기본이고, 시료 성격에 따라 액상 보관도 쓸 수 있습니다.
원터치 Defog입구에 낀 김을 버튼 한 번으로 걷어 내므로 랙 번호를 보면서 작업할 수 있습니다.
LN2 비산 방지와 Hot Gas Bypass보충 중에 튀는 액체질소로부터 작업자를 보호하고, 급액 중 온도 변동을 줄입니다.
Cryosmart 접근 제어허가된 인원만 시료에 접근하도록 권한을 나눠 관리합니다.
잠금식 뚜껑과 이동 캐스터뚜껑을 잠가 무단 개방을 막습니다. 설치 위치를 바꿀 때는 탱크를 밀어서 옮길 수 있습니다.

더 알아보기 · LN2 용기 안전 취급, 질식·동상·압력 세 가지

공급 중단 대비

액체질소 공급이
끊겼을 때

YDD-850-465는 공장 권장 수위로 채운 뒤 공급을 끊은 시험에서 -135 °C 이하를 21일 동안 유지했습니다. 뚜껑을 연 시험에서도 가장 높은 온도가 -179.4 °C였습니다. 설치 환경과 사용 빈도에 따라 달라지는 대표 값이니 보충 계획에는 여유를 두세요.

트레이 하부 액체질소량은 YDD-850·1000-465가 135 L, YDD-1300-635가 265 L, YDD-1600-635가 300 L, YDD-1800-635가 320 L입니다. 보충 주기와 보충 탱크 용량은 용기 전체 용량이 아니라 이 값을 기준으로 정하세요.

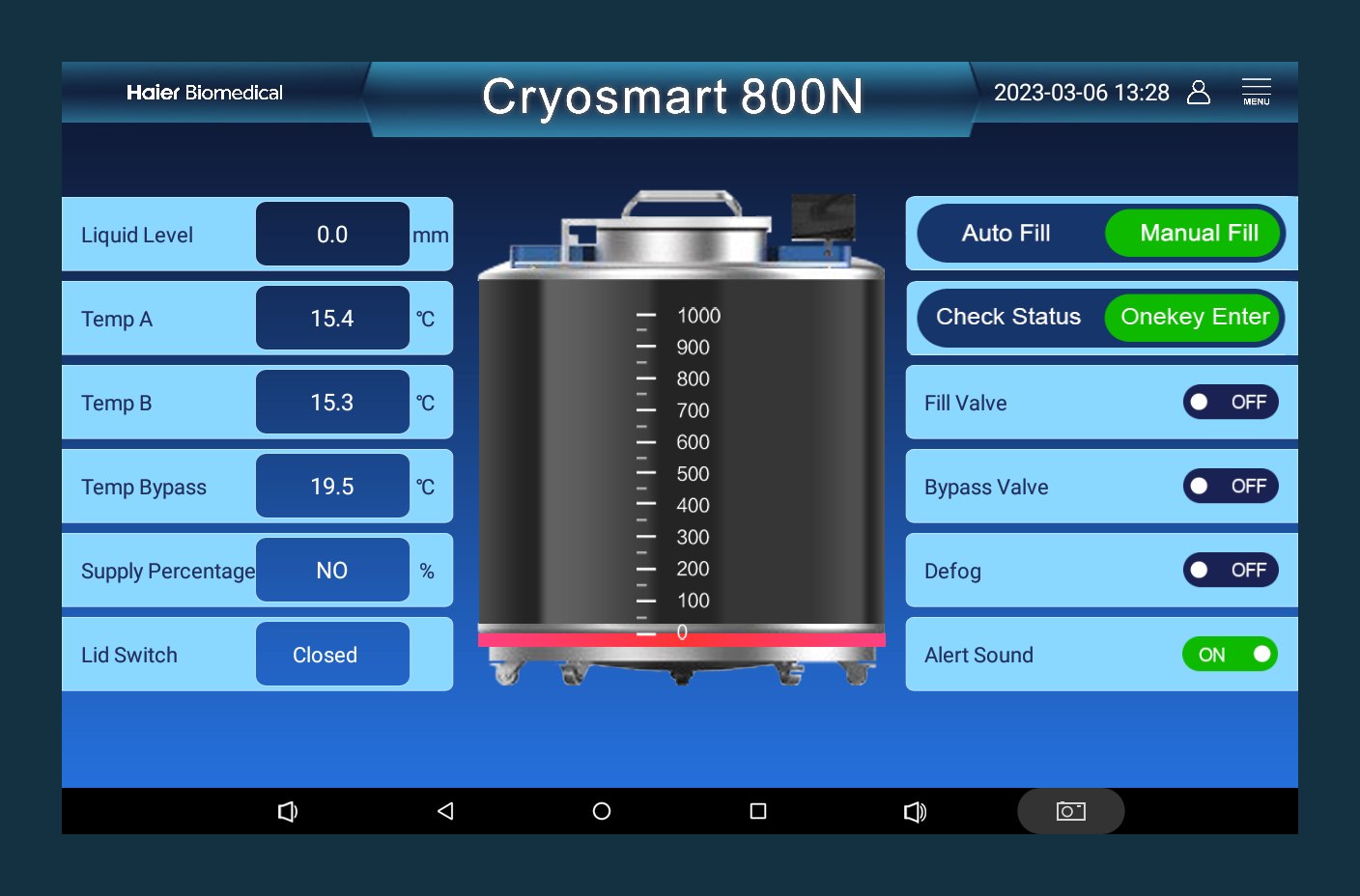

Haier Biomedical YDD-850-465 ~ YDD-1800-635 초대용량 액체질소 보관 용기 - Cryosmart 800N 화면의 수위·온도·자동 급액 설정

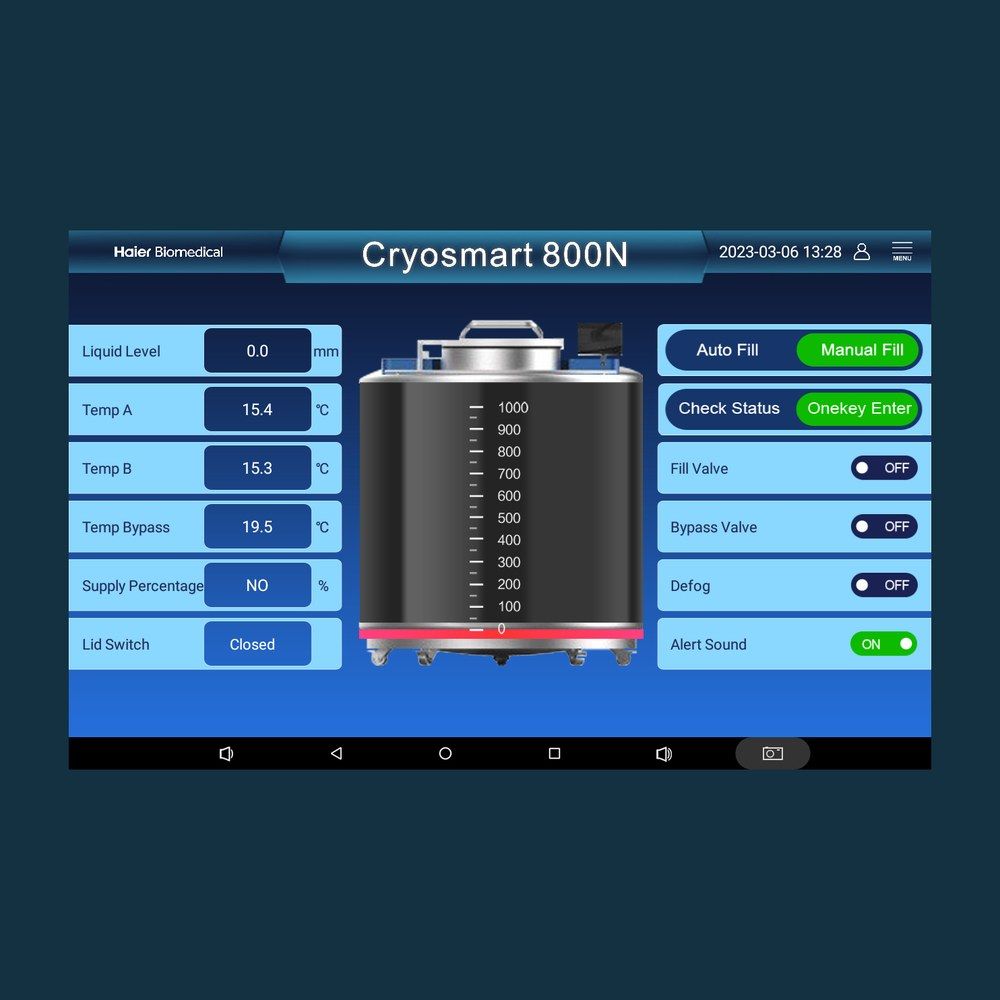

Cryosmart ITC-800N201로 수위·온도 기록

Cryosmart ITC-800N201은 고정밀 센서로 수위와 온도를 측정해 기록하고, 이상이 생기면 경보음을 울립니다. 접근 제어로 허가된 인원만 시료에 접근할 수 있고, SIM이 포함된 GPRS로 클라우드에 연결됩니다.

더 알아보기 · 난임센터, 배양기와 LN2 탱크를 한 화면에

반입·설치

출입문 폭과 바닥 하중부터
확인할 대형 탱크

대형 탱크라 보관실 출입문 폭이 반입 조건을 좌우합니다. YDD-850·1000-465는 외경이 1,190 mm여서 폭 1,210 mm, YDD-1300·1600·1800-635는 외경이 1,565 mm여서 폭 1,585 mm의 출입문이 필요합니다. 문이 이보다 좁으면 반입 방법을 따로 계획하세요.

액체질소를 가득 채운 중량은 YDD-850-465가 1,160 kg, YDD-1800-635가 2,504 kg입니다. 운송 중량은 702~1,520 kg입니다. 하역 장비, 승강기 적재 하중, 설치 바닥의 허용 하중을 함께 검토하세요.

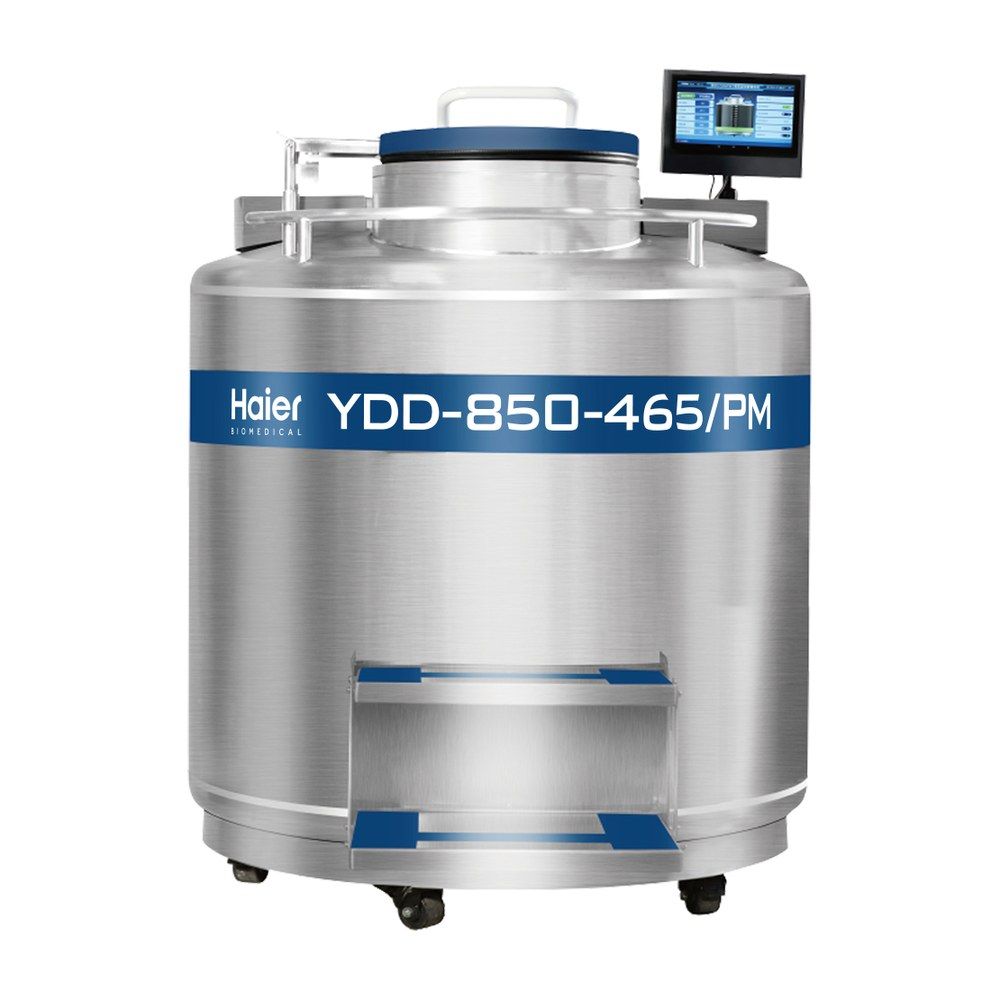

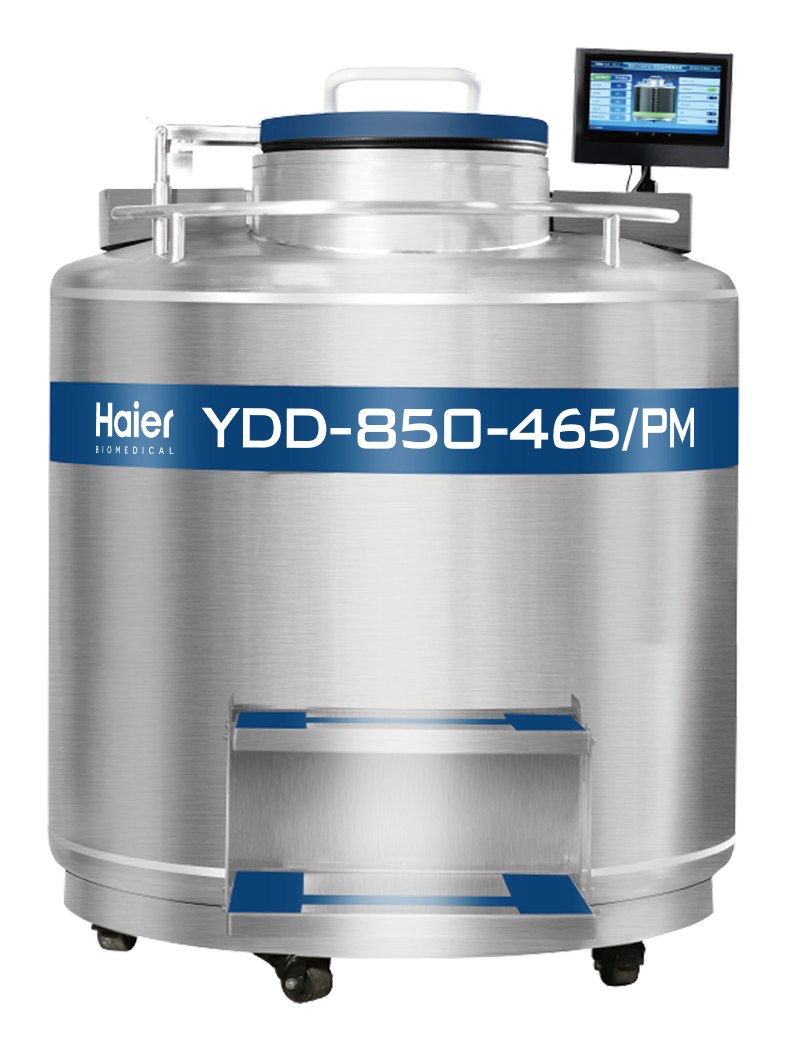

Haier Biomedical YDD-850-465 ~ YDD-1800-635 초대용량 액체질소 보관 용기 - YDD-850-465/PM 탱크 외관

외경 1,190 mm 그룹의 두 모델

YDD-850-465는 외경 1,190 mm, 작업 높이 980 mm이며 캐스터로 옮길 수 있습니다. 같은 외경 그룹인 YDD-1000-465와 함께 폭 1,210 mm 출입문을 통과합니다.

수납 계획

랙 구성으로 보는
보관 수

YDD-850-465는 13층 구성에 100칸 랙 32개와 25칸 랙 4개를 넣어 2 mL 바이알 42,900개를 담습니다. YDD-1800-635는 15층 구성에 100칸 랙 60개와 25칸 랙 13개로 94,875개를 담습니다. 5 mL 바이알(내부 나사형)은 모델에 따라 18,844~46,665개입니다.

사양

대형 5개 모델
사양 비교

항목YDD-850-465YDD-1000-465YDD-1300-635YDD-1600-635YDD-1800-635
2 mL 바이알 최대 (내부 나사형)42,900개51,000개58,500개76,050개94,875개
5 mL 바이알 최대 (내부 나사형)18,844개22,640개28,944개33,768개46,665개
100칸 랙 수 / 랙당 층 수32개 / 13층30개 / 15층54개 / 10층54개 / 13층60개 / 15층
25칸 랙 수4개16개18개18개13개
액체질소 용량890 L1,014 L1,340 L1,660 L1,880 L
트레이 하부 액체질소135 L135 L265 L300 L320 L
내부 넥 직경465 mm465 mm635 mm635 mm635 mm
유효 내부 높이773 mm900 mm620 mm791 mm900 mm
작업 높이980 mm1,090 mm997 mm967 mm1,097 mm
외경1,190 mm1,190 mm1,565 mm1,565 mm1,565 mm
필요 출입문 폭1,210 mm1,210 mm1,585 mm1,585 mm1,585 mm
빈 용기 중량441 kg495 kg851 kg914 kg985 kg
완전 충전 중량1,160 kg1,314 kg1,934 kg2,255 kg2,504 kg
운송 중량702 kg926 kg1,168 kg1,426 kg1,520 kg

시리즈 공통 사양

항목사양
형태초대용량 액체질소 보관 용기(Biobank Series for Large Scale Storage)
보관 방식기상(Vapour Phase) 보관, 액상 보관 지원
기상 보관 온도선반 상단 최저 -190 °C
저장 공간 온도 편차10 °C 이하
트레이4구역 또는 6구역 회전식(구역 번호 표시)
뚜껑잠금식
액체질소 보충탱크 상단 액체질소 공급 시스템, 자가 가압식 보충 탱크 연계
작업 보조 기능원터치 Defog, LN2 비산 방지, Hot Gas Bypass
단열고급 진공 기술, 슈퍼 인슐레이션(진공 성능 5년 보증)
감시 시스템Cryosmart ITC-800N201 — 고정밀 온도 센서, 액체 수위 센서, 접근 제어, 데이터 로깅, 경보음, GPRS 클라우드 연결(SIM 포함)
이동캐스터
액체질소 공급 중단 시험YDD-850-465: -135 °C 이하 21일 유지, 뚜껑 개방 시 가장 높은 온도 -179.4 °C

활용 분야

수만 개 시료를
모으는 현장

  • 국가·지역 바이오뱅크 — 수만 개 단위의 시료를 한 설비에 모아 구역별로 관리합니다.
  • 병원 연구센터 — 환자 유래 검체를 장기 보관하고 접근을 제어합니다.
  • 제약·바이오 기업 — 세포 은행과 대량 생물학적 재료를 한 곳에 보관합니다.

선택 가이드

보관 수와 출입문 폭에
맞는 모델 선택

이럴 때 (현장 조건·용량)권장 모델선택 근거(핵심 차이점)
42,900~51,000개이고 출입문이 1,585 mm보다 좁을 때YDD-850-465 · YDD-1000-465외경이 1,190 mm인 그룹이라 폭 1,210 mm 출입문을 통과합니다.
58,500개 안팎이 필요할 때YDD-1300-635넥 직경 635 mm 계열의 첫 모델입니다. 넓은 입구에 100칸 랙 54개를 10층으로 배치합니다.
76,050개를 보관하고 트레이 하부 액체질소를 넉넉히 둘 때YDD-1600-635트레이 하부 액체질소가 300 L이고 랙은 13층입니다.
94,875개까지 한 대에 담아야 할 때YDD-1800-635트레이 하부 액체질소가 320 L로 5개 모델 중 가장 많습니다.
42,900개보다 적게 보관할 때YDD-350-326 ~ YDD-750-445소·중형 모델이어서 필요한 출입문 폭과 바닥 하중 부담이 작습니다.

더 알아보기 · IQ·OQ·PQ 문서, 단계별로 담을 것

구성·옵션

랙과 보충 장치
구성 항목

  • 세로형 랙 — 25칸, 81칸, 100칸 3종이 있고 모델마다 수량과 층 수가 다릅니다.
  • 플라스틱 크라이오박스 — 바이알 규격에 맞춰 선택합니다.
  • 원형 랙과 스트로용 캐니스터 — 스트로 형태의 시료를 보관하는 액세서리입니다.
  • 진공 단열 호스(GRG-DN10/2.0) — 액체질소 공급 구성에 포함됩니다.
  • YDZ 시리즈 자가 가압식 보충 탱크 — 트레이 하부 액체질소량에 맞춰 용량을 고릅니다.

온도 모니터링

JRI 무선 모니터링과
함께 쓰는 이유

하이얼 장비가 시료를 보관하고 처리하는 일을 맡는다면, JRI 무선 모니터링은 그 온도를 장비와 독립적으로 기록하고 알리는 일을 맡습니다. 별도 전지로 동작하는 로거가 온도를 계속 기록하고, 온도가 벗어나면 JRI MySirius가 자리를 비운 담당자에게도 알립니다.

함께 쓰면현장에서 달라지는 점
장비와 독립된 기록로거는 교체형 리튬 전지로 최대 6년(23 °C 기준) 동작하고 측정값을 채널당 10,000개까지 저장합니다. 네트워크가 끊겨도 기록은 로거 안에 남습니다.
야간·휴일 원격 알림온도가 설정 범위를 벗어나면 SMS, 이메일, 음성 전화, 앱 푸시로 알립니다. 주간 당직 일정을 정해 두면 그 시간의 담당자에게 전달됩니다.
여러 장비를 한 화면에서냉장고, 초저온 냉동고, 액체질소 탱크처럼 온도대가 다른 장비도 프로브만 바꿔 같은 로거로 기록하고, 한 화면에서 비교합니다.
실사에 바로 내는 기록MySirius Cloud는 데이터를 10년간 보관하고 PDF·CSV로 내보냅니다. Advanced 레벨에서는 감사추적과 전자서명을 제공합니다.
멈추지 않는 교정Green Digital 프로브는 교정 계수를 프로브 안에 저장합니다. 교정된 프로브로 바꿔 꽂으면 모니터링을 멈추지 않고 교정이 끝납니다.

규제와 기준이 요구하는
온도 기록

온도 기록을 정하는 기준은 시설 종류에 따라 다릅니다. 아래 표에서 우리 시설에 해당하는 기준을 먼저 확인하세요.

기준요구 내용JRI로 갖추는 방법
KGSP
의약품 유통품질 관리기준(도매)		자동온도기록장치가 부착된 냉장·냉동설비, 문서는 기록일부터 2년 보존로거가 자동으로 기록하고 MySirius Cloud가 10년간 보관
KGMP
의약품 제조 및 품질관리기준(제조소)		온·습도 정기 점검, 기록계 정기 교정, 전자기록은 허가된 사람만 입력·변경·삭제하고 백업으로 훼손·소실에 대비사용자 프로필별 권한, Advanced 레벨 감사추적, 교정 계수를 내장한 교체식 프로브
백신 보관 및 관리 가이드라인
질병관리청 2025.10(접종기관)		자동온도기록장치(DDL) 사용, 설정 온도 이탈 시 즉시 담당자 알람, 냉장고와 분리된 전원, 기록 최소 5년 보관자체 리튬 전지로 동작하는 로거, MySirius 원격 알림, 10년 데이터 보관
데이터 완전성 평가지침(식약처)
21 CFR Part 11		감사추적, 전자서명, 사람별 권한 분리MySirius Advanced 레벨(Compliance option)
생명윤리법 시행규칙
배아생성의료기관 표준운영지침(2024)		배아 보관용 잠금장치 부착 액체질소 탱크, 탱크 오작동 방지 같은 안전장치Cryo 프로브로 탱크 온도를 연속 기록

장비를 갖추는 것만으로 요건이 채워지지는 않습니다. 밸리데이션, 계정 관리 SOP, 기록의 정기 검토를 함께 운영해야 합니다.

더 알아보기 · 의약품 온도기록 규제 지도, 국내편

장비별 권장 구성

이 제품처럼 액체질소를 쓰는 보관 장비에는 Nova SPY Digital에 Green Digital Cryo 프로브(−196 ~ −130 °C, ±0.5 °C)를 꽂아 프로브만 안에 넣고 로거 본체는 바깥에 두는 구성을 권장합니다. 액체질소를 다루는 보관실에는 O₂ 트랜스미터로 공기 중 산소 농도를 함께 감시하세요.

감시 대상권장 구성측정 범위·정확도
액체질소 탱크, −150 °C 냉동고Nova SPY Digital + Green Digital Cryo 프로브−196 ~ −130 °C, ±0.5 °C
−80·−60 °C 초저온 냉동고Nova SPY Digital + Green Digital Low Temperature 프로브−90 ~ 0 °C, ±0.2 °C(−90 ~ −40 °C)
−40·−30·−25 °C 냉동고Nova SPY Digital + Green Digital Low Temperature 프로브±0.3 °C(−40 ~ 0 °C)
2~8 °C 약품·실험실 냉장고Nova SPY Digital + Green Digital 온도 프로브, 또는 Nano SPY T1프로브 −40 ~ +80 °C, ±0.2 °C(−40 ~ +50 °C)
T1 −40 ~ +85 °C, ±0.3 °C(−18 ~ +50 °C)
실험실·보관실 환경Nano SPY TH−30 ~ +70 °C, 0 ~ 100 %RH
액체질소 보관실 공기O₂ 트랜스미터 + Nano SPY Universal산소 농도 0 ~ 25 % vol
보관 공간 온도 매핑Mapping Kit 15점 Nova SPY Digital로거 15대, −90 °C까지

측정값은 LINK 통신 모듈을 거쳐 MySirius Cloud로 모입니다. 하이얼 장비와 JRI 모니터링은 모두 (주)테솔이 국내에 공급합니다. 센서·로거 교정은 (주)테솔의 KOLAS 인정 범위에 해당하는지 확인해 안내하고, 온도 매핑과 IQ/OQ/PQ 밸리데이션도 함께 맡습니다.
