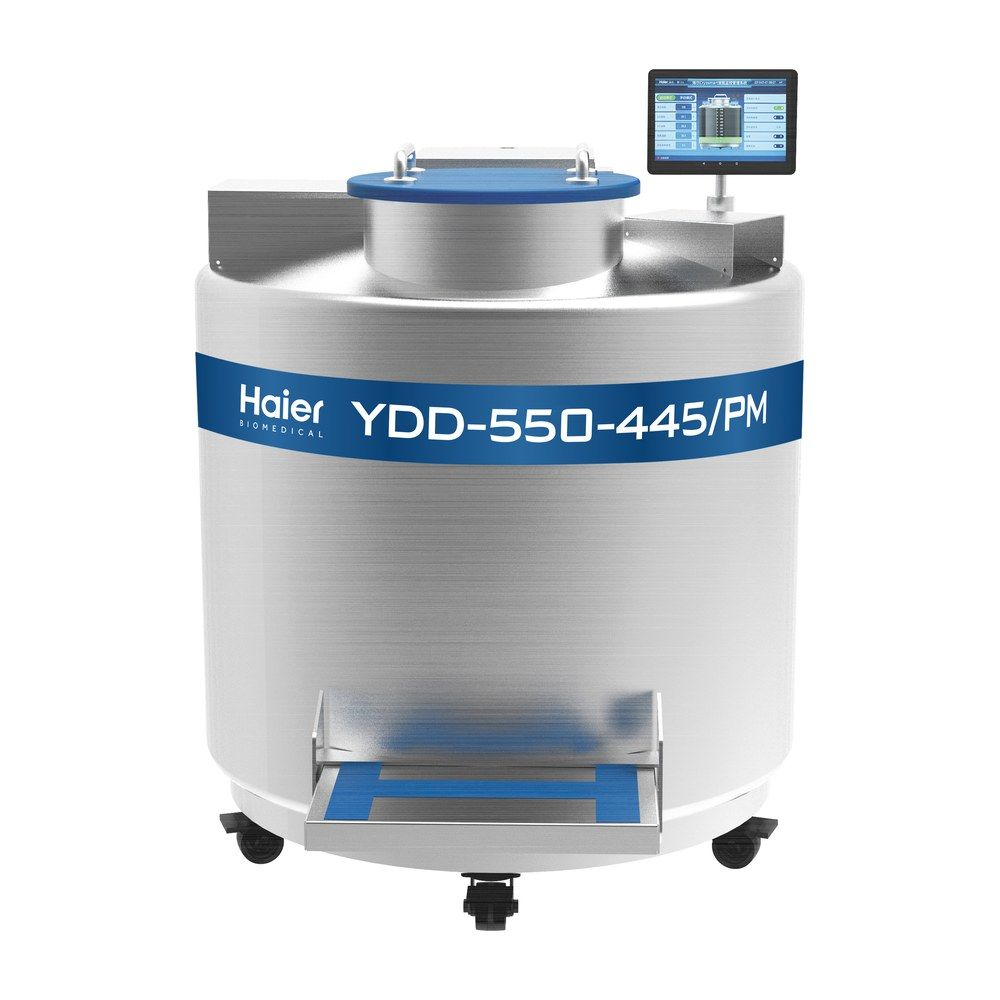

Haier Biomedical YDD-350-326 ~ YDD-750-445 대용량 액체질소 보관 용기

견적 받기

Haier Biomedical YDD-350-326 시리즈는 시료를 액체질소 위 기상에 두어 선반 상단을 최저 -190 °C로 유지하는 대용량 액체질소 보관 용기(LN2 Biobank 탱크)입니다. 2 mL 바이알 13,000~37,800개를 담을 수 있어, 바이오뱅크가 시료 간 교차 오염 위험을 낮추는 데 알맞습니다.

저장 공간 전체의 온도 편차가 10 °C 이하라서 랙 위치에 따른 보관 조건 차이가 작고, 단열 성능을 좌우하는 진공은 5년간 보증됩니다. 회전식 트레이와 원터치 Defog는 뚜껑을 열어 두는 시간을 줄여 줍니다. 이 액체질소 탱크는 (주)테솔이 국내에 공식 공급합니다.

13,000 ~ 37,800개

2 mL 바이알 보관 수(5개 모델)

-190 °C

기상 보관 시 선반 상단 최저 온도

10 °C 이하

저장 공간 전체의 온도 편차

5년

진공 성능 보증 기간

특징

시료 간 오염과
작업 위험을 줄이는 구조

핵심 특징현장에서 달라지는 점
기상·액상 겸용 보관시료 성격에 따라 기상과 액상 중 보관 방식을 고를 수 있어, 보관 기준이 다른 시료도 같은 계열 설비로 관리할 수 있습니다.
4·6구역 회전식 트레이구역 번호가 붙은 트레이를 돌려 필요한 구역만 입구에 맞추므로 뚜껑을 열어 두는 시간이 짧고, 나머지 구역은 외기와 덜 닿습니다.
원터치 Defog입구에 낀 김을 버튼 한 번으로 걷어 내고 랙 위치를 보면서 작업할 수 있어, 시료를 찾다가 멈추는 일이 줄어듭니다.
LN2 비산 방지액체질소를 보충하는 동안 튀는 액체로부터 작업자를 보호합니다.
Hot Gas Bypass급액 중 탱크 내부의 온도 변동을 줄입니다.
잠금식 뚜껑과 접근 제어허가된 인원만 시료에 접근하도록 관리할 수 있습니다.

반입·설치

출입문 폭과
바닥 하중 점검

5개 모델은 외경 875 mm 그룹(YDD-350·370·450-326)과 1,104 mm 그룹(YDD-550·750-445)으로 나뉩니다. 각각 폭 895 mm, 1,124 mm 이상의 출입문이 필요합니다. 보관실 입구와 승강기 중 가장 좁은 폭을 이 값과 먼저 비교하면 고를 수 있는 모델이 곧바로 좁혀집니다.

  • 완전 충전 중량: YDD-350-326은 502 kg, YDD-750-445는 1,005 kg입니다. 설치 바닥의 허용 하중을 이 값과 비교하세요.
  • 운송 중량: 358~616 kg입니다. 하역 장비와 승강기 적재 하중은 운송 중량을 기준으로 확인하세요.
  • 이동: 캐스터가 있어, 설치 위치를 조정할 때 탱크를 들어 올리지 않고 밀어서 옮길 수 있습니다.

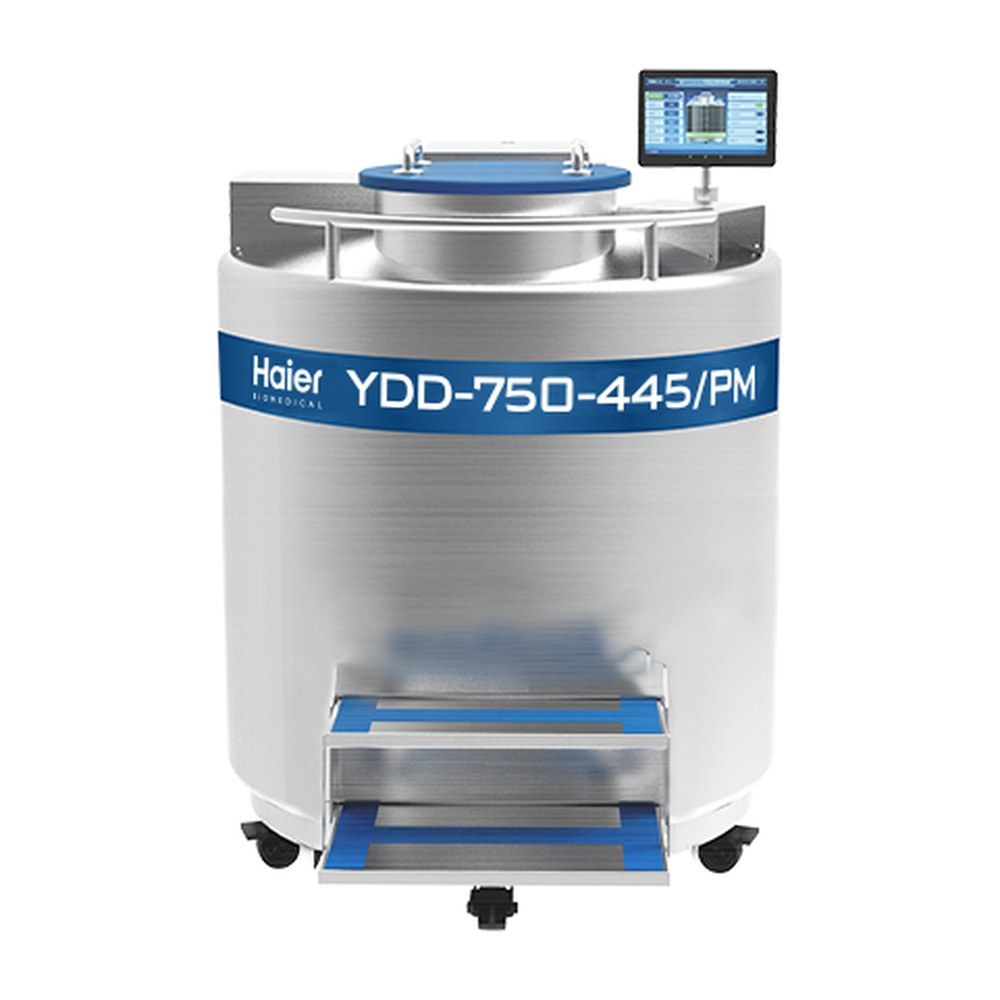

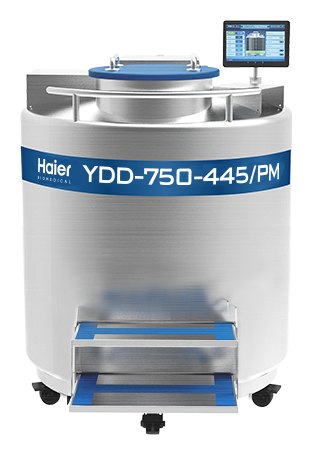

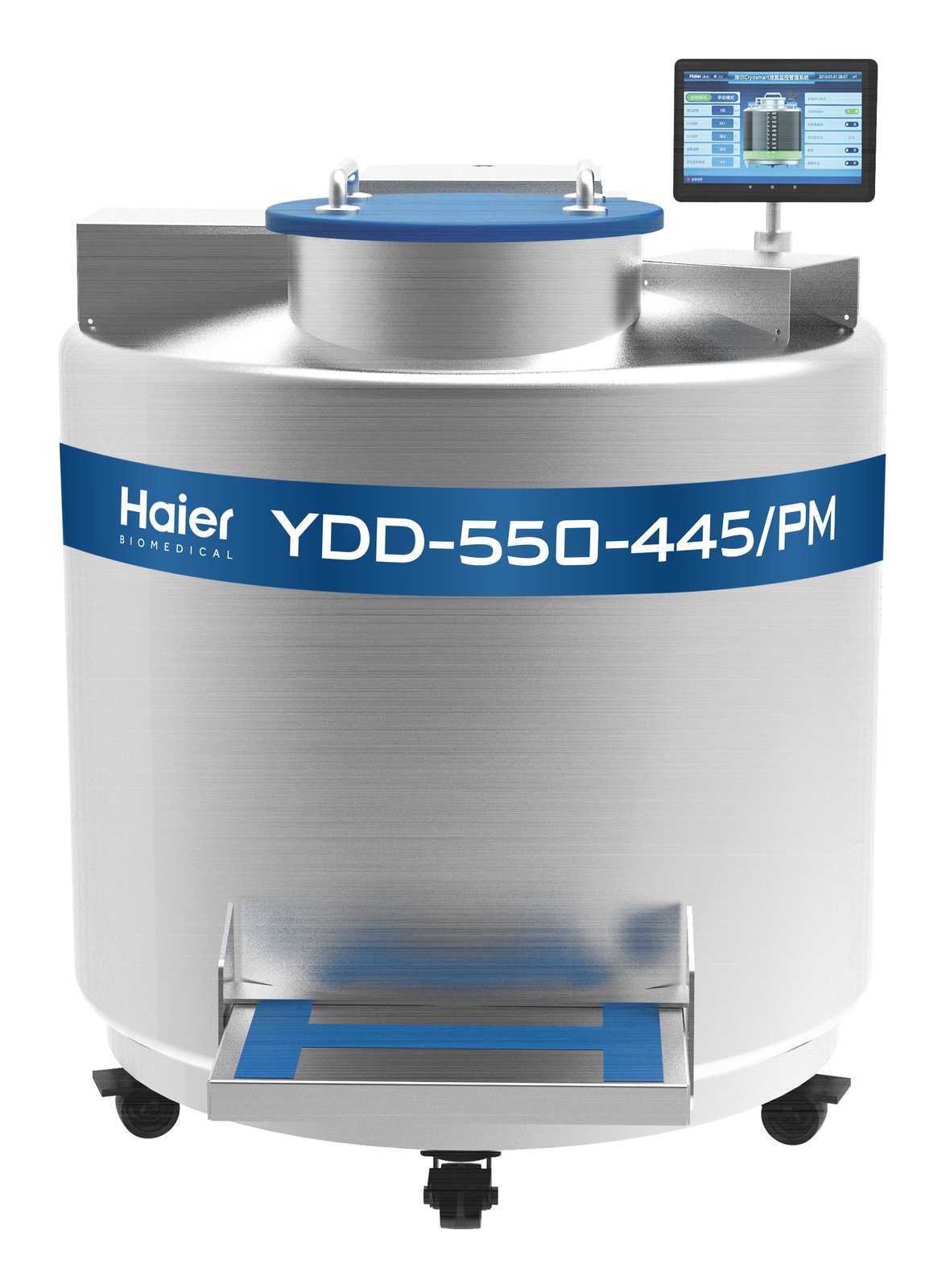

Haier Biomedical YDD-350-326 ~ YDD-750-445 대용량 액체질소 보관 용기 - 발판과 컨트롤러를 갖춘 YDD-750-445/PM 탱크

발판과 컨트롤러를 갖춘 대형 모델

YDD-750-445는 빈 용기 372 kg, 완전 충전 시 1,005 kg이며 작업 높이는 995 mm입니다.

더 알아보기 · LN2 용기 안전 취급, 질식·동상·압력 세 가지

수납 계획

랙 구성으로 계산하는
보관 수

보관 수는 랙 구성에서 나옵니다. YDD-350-326은 10층 구성에 100칸 랙 12개와 25칸 랙 4개를 배치해 13,000개를 담습니다. YDD-750-445는 14층 구성에 100칸 랙 24개와 25칸 랙 12개를 배치해 37,800개를 담습니다. YDD-350·370·450-326은 100칸 랙이 12개로 같지만 층 수가 10·12·15층으로 달라, 보관 수가 13,000~21,000개로 벌어집니다.

5 mL 바이알 기준 보관 수

같은 랙 구성에서 5 mL 바이알(내부 나사형)은 YDD-350-326 5,360개부터 YDD-750-445 17,952개까지 보관합니다. 2 mL와 5 mL 바이알을 섞어 쓰는 시료은행이라면 두 규격의 비율로 필요한 모델을 계산하세요.

수위·온도 기록

수위와 온도를 기록하는
Cryosmart 감시

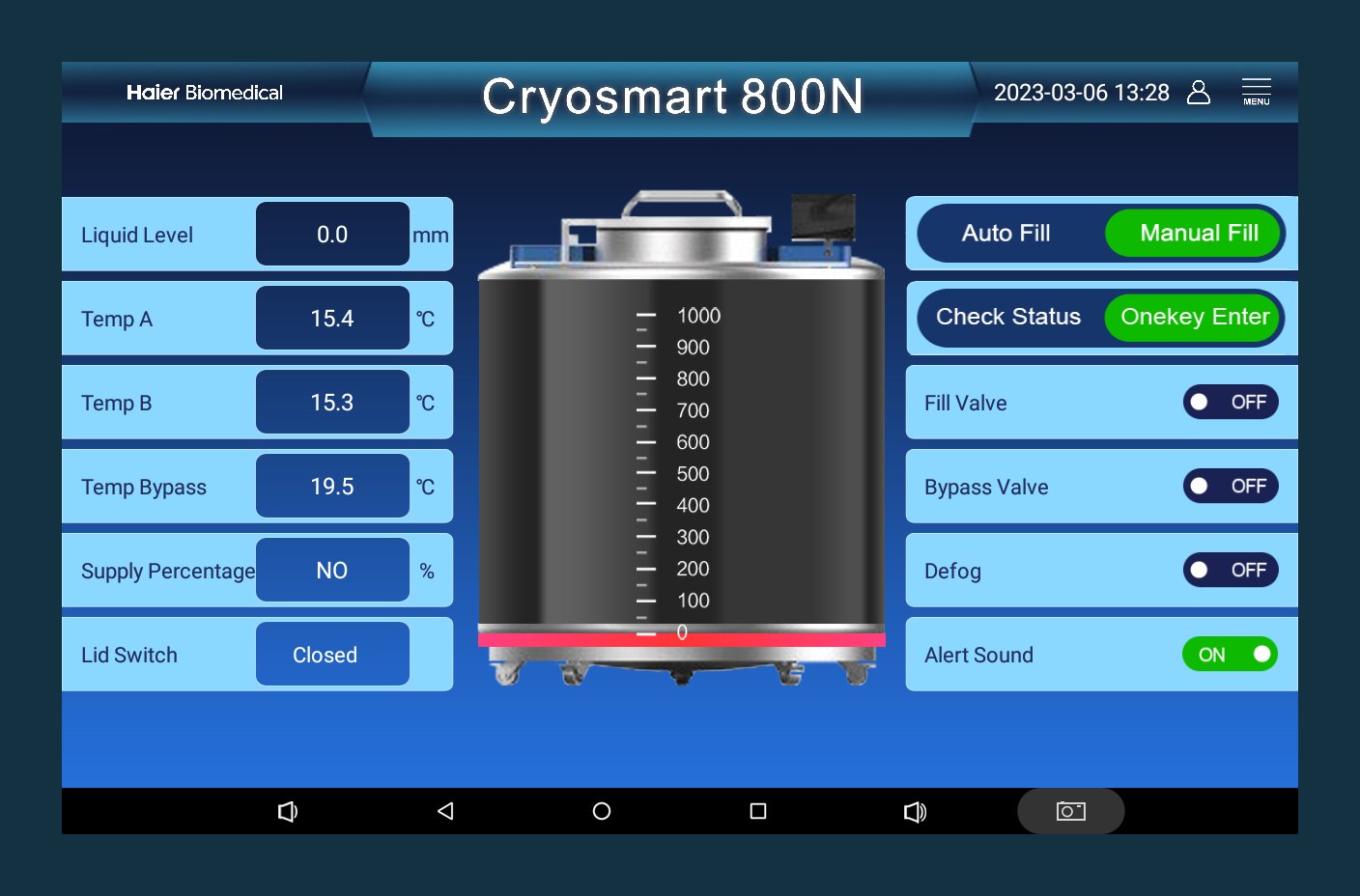

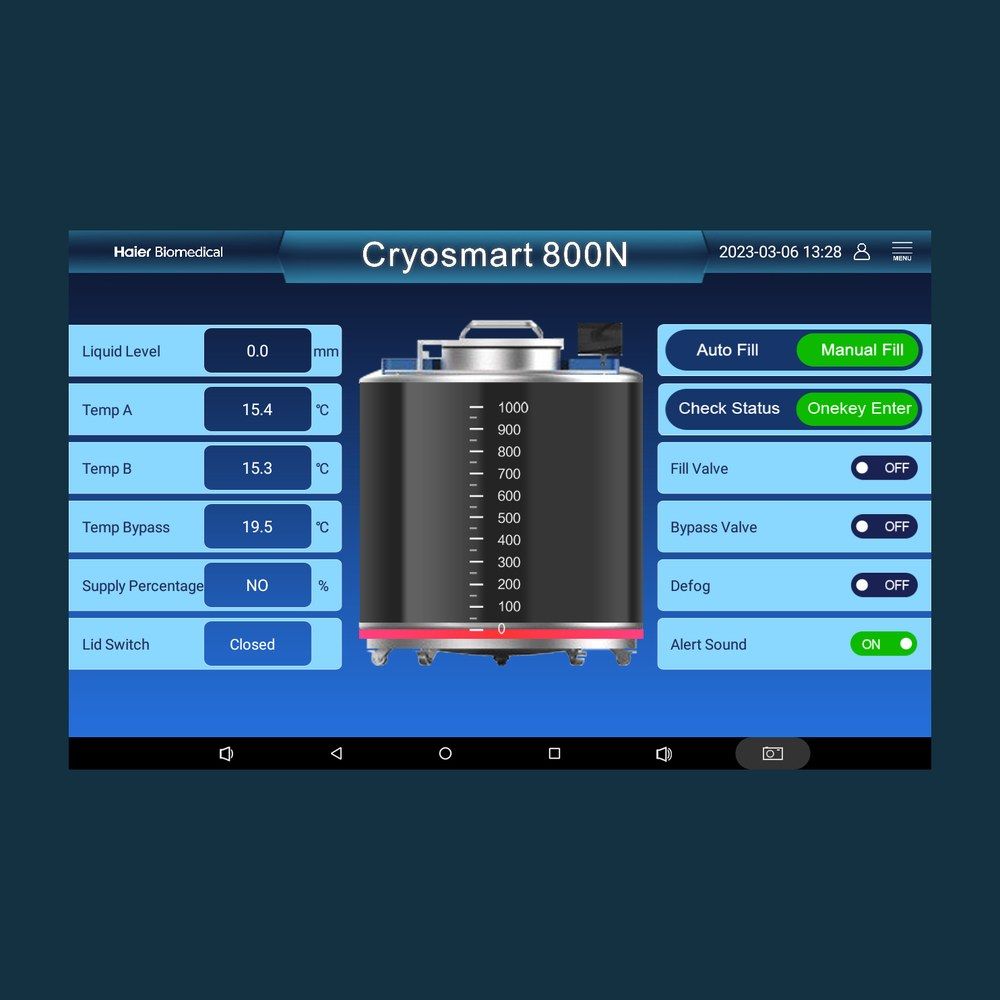

Haier Biomedical YDD-350-326 ~ YDD-750-445 대용량 액체질소 보관 용기 - Cryosmart 800N 화면의 수위·온도·자동 급액 설정

Cryosmart ITC-800N201 구성

고정밀 온도 센서와 액체 수위 센서가 탱크 상태를 측정해 기록하고, 접근 제어로 허가된 인원만 시료에 접근하도록 관리합니다. 자동 급액, 바이패스 밸브, Defog, 경보음을 화면에서 조작하며, SIM이 포함된 GPRS 데이터 중계기로 클라우드에 연결합니다.

더 알아보기 · 난임센터, 배양기와 LN2 탱크를 한 화면에

사양

소·중형 5개 모델
사양 비교

항목YDD-350-326YDD-370-326YDD-450-326YDD-550-445YDD-750-445
2 mL 바이알 최대 (내부 나사형)13,000개15,600개21,000개27,000개37,800개
5 mL 바이알 최대 (내부 나사형)5,360개6,432개10,548개11,220개17,952개
100칸 랙 수 / 랙당 층 수12개 / 10층12개 / 12층12개 / 15층24개 / 10층24개 / 14층
25칸 랙 수4개4개8개12개12개
액체질소 용량350 L370 L460 L587 L783 L
트레이 하부 액체질소55 L55 L55 L80 L80 L
내부 넥 직경326 mm326 mm326 mm445 mm445 mm
유효 내부 높이600 mm704 mm900 mm600 mm828 mm
작업 높이1,263 mm1,096 mm1,212 mm970 mm995 mm
외경875 mm875 mm875 mm1,104 mm1,104 mm
필요 출입문 폭895 mm895 mm895 mm1,124 mm1,124 mm
빈 용기 중량219 kg230 kg286 kg328 kg372 kg
완전 충전 중량502 kg529 kg674 kg802 kg1,005 kg
운송 중량358 kg438 kg479 kg520 kg616 kg

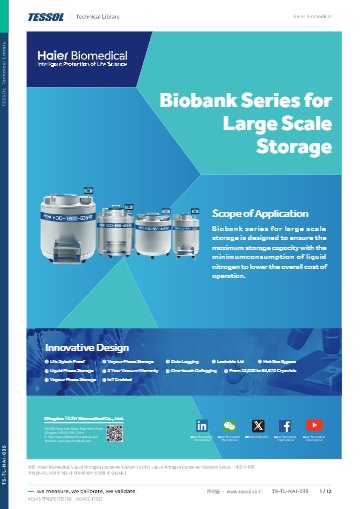

시리즈 공통 사양

항목사양
형태대용량 액체질소 보관 용기(Biobank Series for Large Scale Storage)
보관 방식기상(Vapour Phase) 보관, 액상 보관 지원
기상 보관 온도선반 상단 최저 -190 °C
저장 공간 온도 편차10 °C 이하
트레이4구역 또는 6구역 회전식(구역 번호 표시)
뚜껑잠금식
액체질소 보충탱크 상단 액체질소 공급 시스템, 자가 가압식 보충 탱크 연계
작업 보조 기능원터치 Defog, LN2 비산 방지, Hot Gas Bypass
단열고급 진공 기술, 슈퍼 인슐레이션(진공 성능 5년 보증)
감시 시스템Cryosmart ITC-800N201 — 고정밀 온도 센서, 액체 수위 센서, 접근 제어, 데이터 로깅, GPRS 클라우드 연결(SIM 포함)
이동캐스터
액체질소 공급 중단 시험YDD-350-326: -135 °C 이하 19일 유지, 뚜껑 개방 시 가장 높은 온도 -181.4 °C

활용 분야

기상 보관이 필요한
대량 보관 현장

  • 바이오뱅크 — 바이알 수만 개 규모의 시료를 기상으로 장기 보관합니다.
  • 병원 검체은행 — 조직과 세포 검체를 구역별 랙으로 나눠 관리하고 접근을 제어합니다.
  • 연구기관 — 장기 연구용 세포주와 생물학적 시료를 보관합니다.

더 알아보기 · 세포처리시설 허가 기준, 첨단재생바이오법 정리

선택 가이드

출입문 폭과 보관 수에
맞는 모델 선택

이럴 때 (현장 조건·용량)권장 모델선택 근거(핵심 차이점)
출입문이 좁고 13,000~15,600개면 충분할 때YDD-350-326 · YDD-370-326외경 875 mm 그룹이라 폭 895 mm 출입문을 통과합니다.
같은 외경으로 21,000개가 필요할 때YDD-450-326외경과 넥 직경 326 mm는 그대로 두고 층 수를 15층으로 늘려 보관 수를 키웠습니다.
한 대에 27,000~37,800개를 보관할 때YDD-550-445 · YDD-750-445넥 직경이 445 mm로 넓어지고 트레이 하부 액체질소가 80 L로 늘며, 폭 1,124 mm 출입문이 필요합니다.
42,900개 이상이 필요할 때YDD-850-465 이상YDD-1800-635까지 이어지는 대용량 모델에서 고르세요.

구성·옵션

랙과 감시 장치
구성 항목

  • 세로형 랙 — 25칸, 81칸, 100칸 3종이며 모델별 수량과 층 수가 다릅니다.
  • 플라스틱 크라이오박스 — 바이알 규격별로 갖춥니다.
  • 원형 랙과 스트로용 캐니스터 — 스트로 형태의 시료를 보관하는 액세서리입니다.
  • 진공 단열 호스(GRG-DN10/2.0) — 액체질소 공급 구성에 포함됩니다.
  • Cryosmart ITC-800N201과 GPRS 데이터 중계기 — 수위·온도 감시와 클라우드 연결을 맡습니다.

온도 모니터링

JRI 무선 모니터링과
함께 쓰는 이유

하이얼 장비가 시료를 보관하고 처리하는 일을 맡는다면, JRI 무선 모니터링은 그 온도를 장비와 독립적으로 기록하고 알리는 일을 맡습니다. 별도 전지로 동작하는 로거가 온도를 계속 기록하고, 온도가 벗어나면 JRI MySirius가 자리를 비운 담당자에게도 알립니다.

함께 쓰면현장에서 달라지는 점
장비와 독립된 기록로거는 교체형 리튬 전지로 최대 6년(23 °C 기준) 동작하고 측정값을 채널당 10,000개까지 저장합니다. 네트워크가 끊겨도 기록은 로거 안에 남습니다.
야간·휴일 원격 알림온도가 설정 범위를 벗어나면 SMS, 이메일, 음성 전화, 앱 푸시로 알립니다. 주간 당직 일정을 정해 두면 그 시간의 담당자에게 전달됩니다.
여러 장비를 한 화면에서냉장고, 초저온 냉동고, 액체질소 탱크처럼 온도대가 다른 장비도 프로브만 바꿔 같은 로거로 기록하고, 한 화면에서 비교합니다.
실사에 바로 내는 기록MySirius Cloud는 데이터를 10년간 보관하고 PDF·CSV로 내보냅니다. Advanced 레벨에서는 감사추적과 전자서명을 제공합니다.
멈추지 않는 교정Green Digital 프로브는 교정 계수를 프로브 안에 저장합니다. 교정된 프로브로 바꿔 꽂으면 모니터링을 멈추지 않고 교정이 끝납니다.

규제와 기준이 요구하는
온도 기록

온도 기록을 정하는 기준은 시설 종류에 따라 다릅니다. 아래 표에서 우리 시설에 해당하는 기준을 먼저 확인하세요.

기준요구 내용JRI로 갖추는 방법
KGSP
의약품 유통품질 관리기준(도매)		자동온도기록장치가 부착된 냉장·냉동설비, 문서는 기록일부터 2년 보존로거가 자동으로 기록하고 MySirius Cloud가 10년간 보관
KGMP
의약품 제조 및 품질관리기준(제조소)		온·습도 정기 점검, 기록계 정기 교정, 전자기록은 허가된 사람만 입력·변경·삭제하고 백업으로 훼손·소실에 대비사용자 프로필별 권한, Advanced 레벨 감사추적, 교정 계수를 내장한 교체식 프로브
백신 보관 및 관리 가이드라인
질병관리청 2025.10(접종기관)		자동온도기록장치(DDL) 사용, 설정 온도 이탈 시 즉시 담당자 알람, 냉장고와 분리된 전원, 기록 최소 5년 보관자체 리튬 전지로 동작하는 로거, MySirius 원격 알림, 10년 데이터 보관
데이터 완전성 평가지침(식약처)
21 CFR Part 11		감사추적, 전자서명, 사람별 권한 분리MySirius Advanced 레벨(Compliance option)
생명윤리법 시행규칙
배아생성의료기관 표준운영지침(2024)		배아 보관용 잠금장치 부착 액체질소 탱크, 탱크 오작동 방지 같은 안전장치Cryo 프로브로 탱크 온도를 연속 기록

장비를 갖추는 것만으로 요건이 채워지지는 않습니다. 밸리데이션, 계정 관리 SOP, 기록의 정기 검토를 함께 운영해야 합니다.

더 알아보기 · 의약품 온도기록 규제 지도, 국내편

장비별 권장 구성

이 제품처럼 액체질소를 쓰는 보관 장비에는 Nova SPY Digital에 Green Digital Cryo 프로브(−196 ~ −130 °C, ±0.5 °C)를 꽂아 프로브만 안에 넣고 로거 본체는 바깥에 두는 구성을 권장합니다. 액체질소를 다루는 보관실에는 O₂ 트랜스미터로 공기 중 산소 농도를 함께 감시하세요.

감시 대상권장 구성측정 범위·정확도
액체질소 탱크, −150 °C 냉동고Nova SPY Digital + Green Digital Cryo 프로브−196 ~ −130 °C, ±0.5 °C
−80·−60 °C 초저온 냉동고Nova SPY Digital + Green Digital Low Temperature 프로브−90 ~ 0 °C, ±0.2 °C(−90 ~ −40 °C)
−40·−30·−25 °C 냉동고Nova SPY Digital + Green Digital Low Temperature 프로브±0.3 °C(−40 ~ 0 °C)
2~8 °C 약품·실험실 냉장고Nova SPY Digital + Green Digital 온도 프로브, 또는 Nano SPY T1프로브 −40 ~ +80 °C, ±0.2 °C(−40 ~ +50 °C)
T1 −40 ~ +85 °C, ±0.3 °C(−18 ~ +50 °C)
실험실·보관실 환경Nano SPY TH−30 ~ +70 °C, 0 ~ 100 %RH
액체질소 보관실 공기O₂ 트랜스미터 + Nano SPY Universal산소 농도 0 ~ 25 % vol
보관 공간 온도 매핑Mapping Kit 15점 Nova SPY Digital로거 15대, −90 °C까지

측정값은 LINK 통신 모듈을 거쳐 MySirius Cloud로 모입니다. 하이얼 장비와 JRI 모니터링은 모두 (주)테솔이 국내에 공급합니다. 센서·로거 교정은 (주)테솔의 KOLAS 인정 범위에 해당하는지 확인해 안내하고, 온도 매핑과 IQ/OQ/PQ 밸리데이션도 함께 맡습니다.
