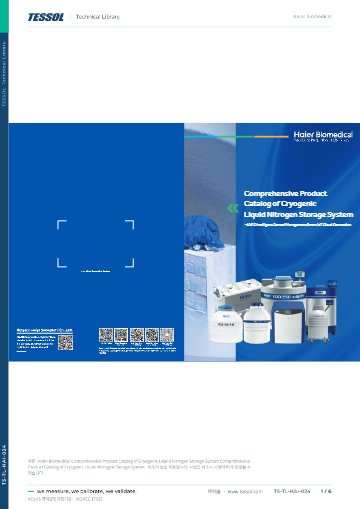

제품 자료: Comprehensive Product Catalog of Cryogenic Liquid Nitrogen Storage System 카탈로그(영

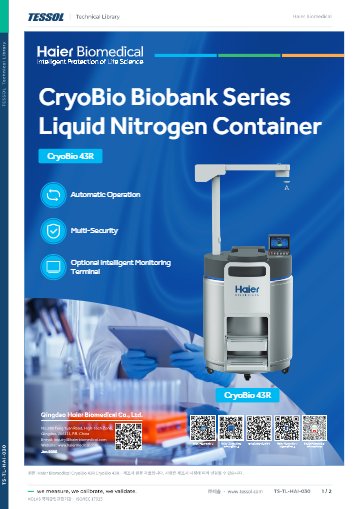

CryoBio 43R 데이터시트(영문)

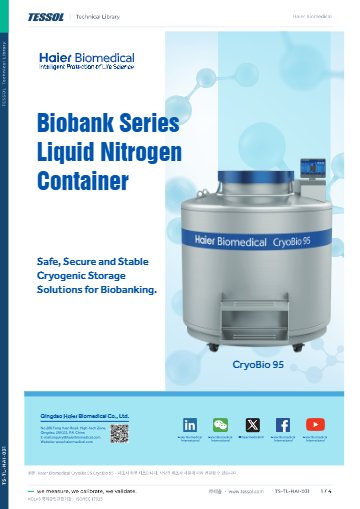

CryoBio 95 데이터시트(영문)

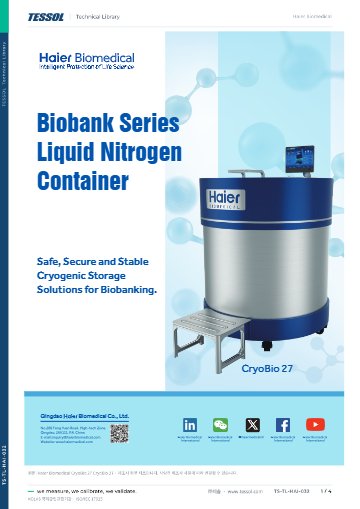

CryoBio 27 데이터시트(영문)

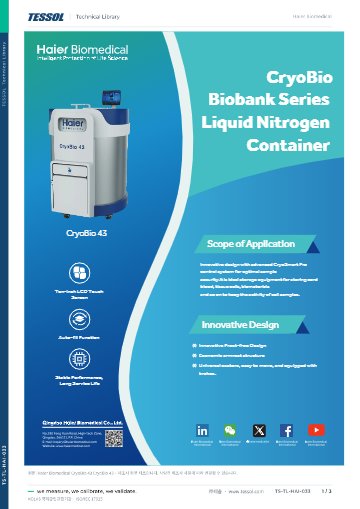

CryoBio 43 데이터시트(영문)

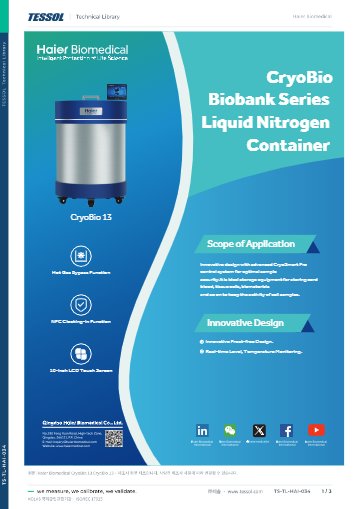

CryoBio 13 데이터시트(영문)

제품문의 구매하기

자동 급액에 지문 인증까지 갖춘
지능형 액체질소 보관 용기

Haier Biomedical CryoBio 13·27·43·43R·95 지능형 액체질소 보관 용기

견적 받기

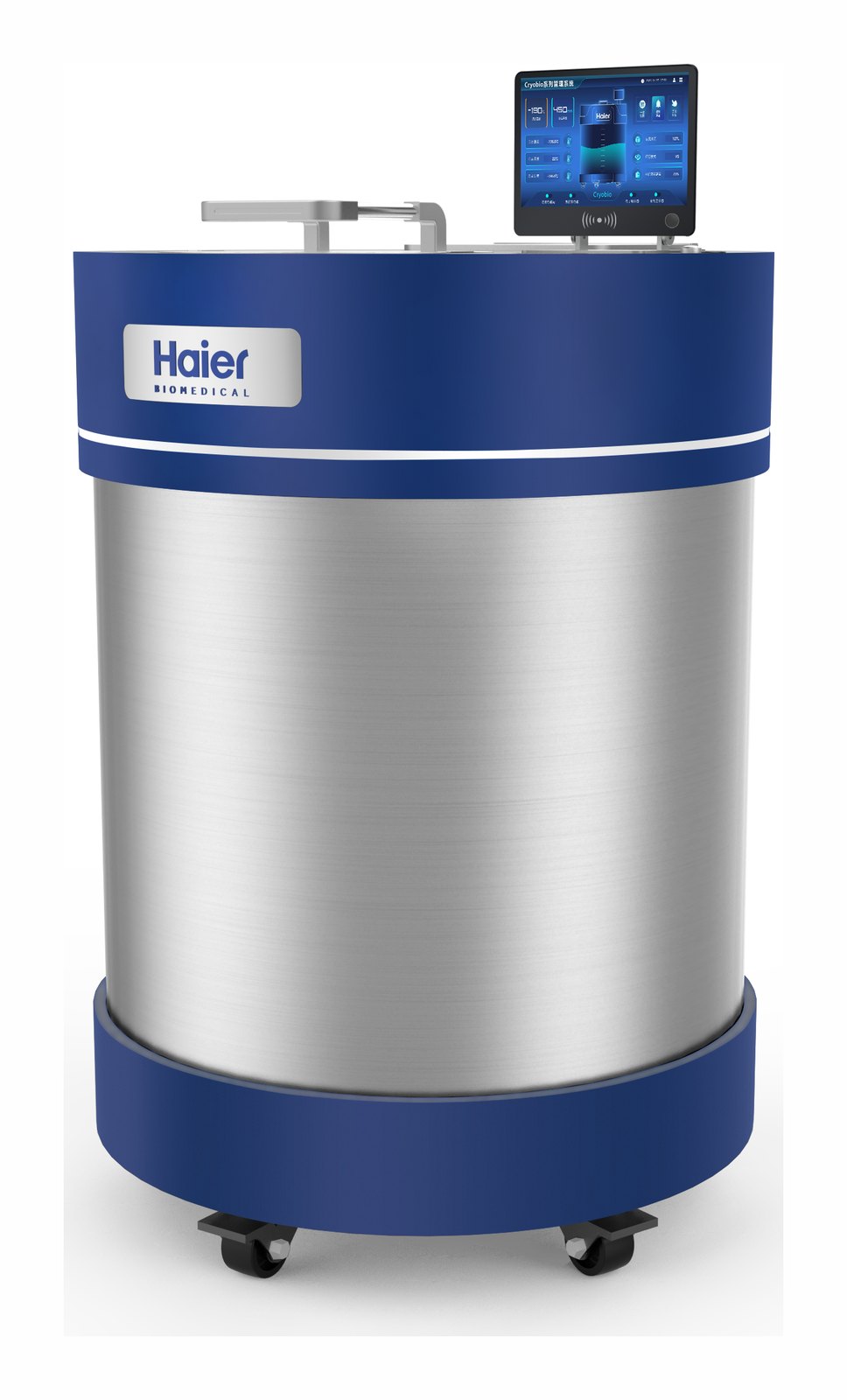

Haier Biomedical CryoBio 13 시리즈는 10인치 터치스크린으로 수동·자동 급액을 관리하는 대용량 액체질소 보관 용기(LN2 Biobank 탱크)입니다. 기상 보관 시 선반 상단 온도는 -190 °C이고, 2 mL 바이알 13,000~94,875개를 보관합니다. 연구소와 병원 보관실에 알맞습니다.

넥에 성에가 쌓이지 않는 배기 구조와 바닥에 물이 고이지 않는 배수 구조 덕분에, 뚜껑을 열 때마다 얼음을 걷어 내고 바닥을 닦는 일이 줄어듭니다. 지문·NFC 카드로 인증하므로 허가된 인원만 탱크를 열 수 있습니다. 조작 체계가 같은 5개 모델의 이 액체질소 탱크는 (주)테솔이 국내에 공식 공급합니다.

13,000 ~ 94,875개

2 mL 바이알 보관 수(5개 모델)

10인치

급액과 접근 권한을 관리하는 LCD 터치스크린

55 ~ 320 L

모델별 트레이 하부 액체질소량

지문 · NFC

탱크 접근 인증 방식

특징

성에와 물기를 줄이고
급액은 자동화

핵심 특징	현장에서 달라지는 점
성에 방지 배기 구조	넥에 성에가 쌓이지 않아 뚜껑을 열 때마다 얼음을 걷어 내는 수고가 줄어듭니다.
배수 구조	응축수가 바닥에 고이지 않아 보관실 바닥을 마른 상태로 유지하기 쉽습니다.
수동·자동 급액	공급 탱크를 연결하기 어려운 보관실은 수동으로, 배관을 둘 수 있는 보관실은 자동으로 급액합니다.
Hot Gas Bypass	급액하는 동안 탱크 내부의 온도 변동을 줄여 줍니다.
10인치 터치스크린	수위와 온도를 실시간으로 보고, 운전 상태도 한 화면에서 확인합니다.
지문·NFC 카드 인증	허가된 인원만 탱크를 열 수 있어 시료 접근을 통제할 수 있습니다.

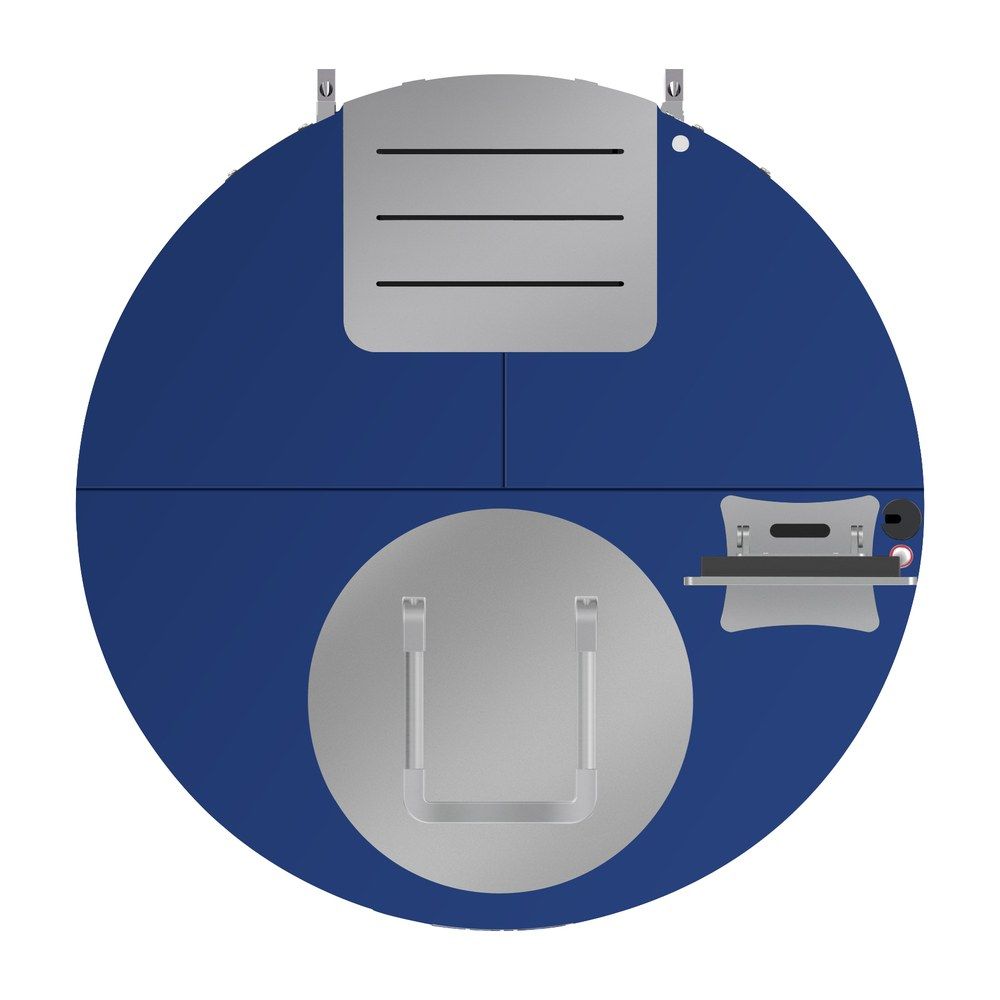

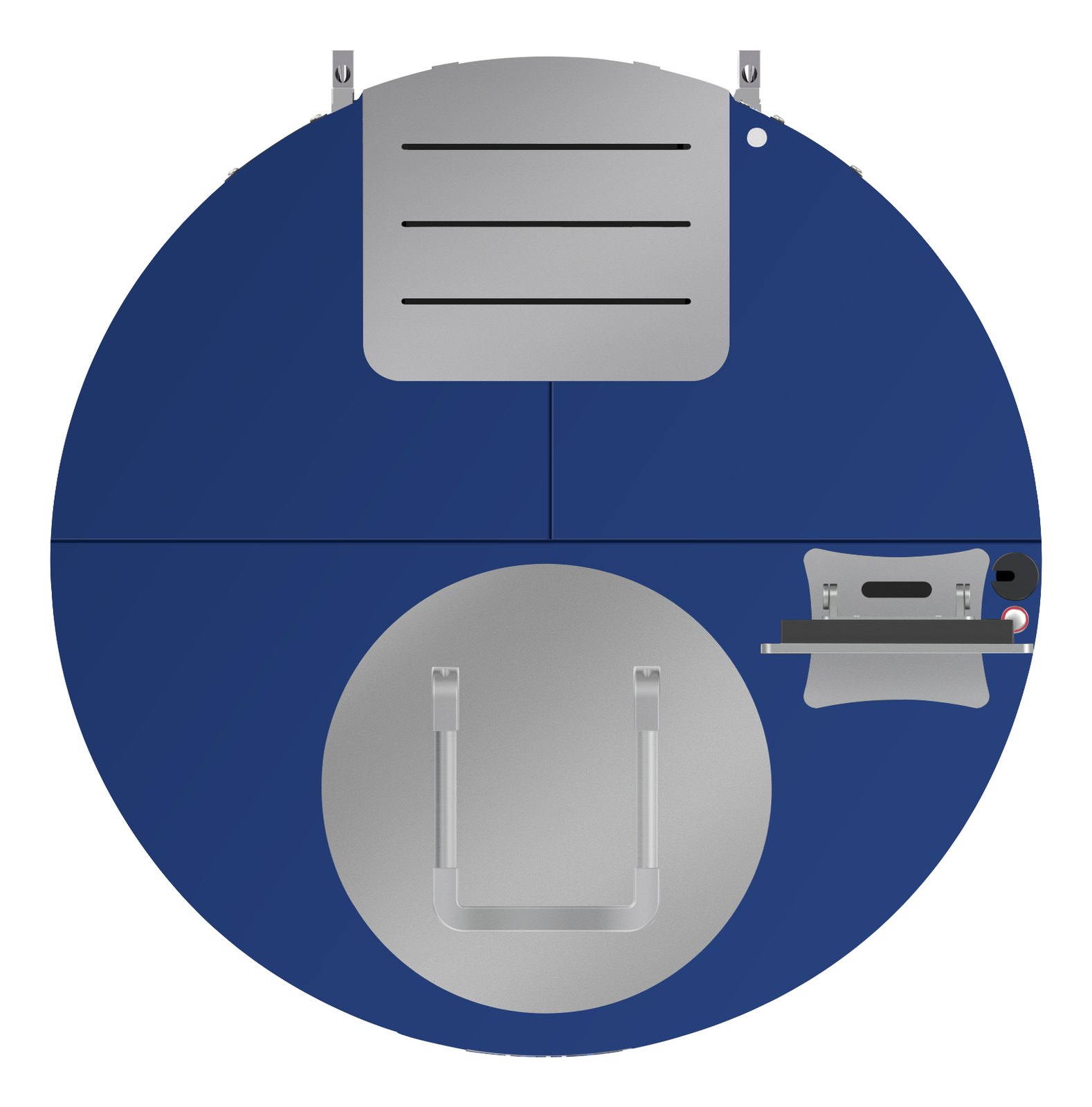

Haier Biomedical CryoBio 13·27·43·43R·95 지능형 액체질소 보관 용기 - 위에서 내려다본 상부 뚜껑과 손잡이 배치

배기 구조를 둔 상부 뚜껑

넥의 배기 구조가 성에를 막아 주므로 뚜껑을 열 때마다 얼음을 걷어 내는 일이 줄어듭니다. 내부 넥 직경은 CryoBio 13이 326 mm, CryoBio 95가 635 mm입니다.

급액 계획

급액 방식과
트레이 하부 용량

자동 급액은 액체질소 공급 탱크를 연결해 쓰고, 연결이 어려운 곳에서는 수동으로 보충합니다. CryoBio 27과 95는 YDZ 탱크에 연결하면 공급 탱크의 액체질소 수위도 함께 감시합니다.

급액 계획은 용기 전체 용량이 아니라 트레이 하부 액체질소량을 기준으로 세웁니다. 트레이 하부 액체질소량은 CryoBio 13이 55 L, 27이 80 L, 43이 135 L, 43R이 150 L, 95가 320 L입니다.

급액 배관 연결 위치

자동 급액은 공급 탱크와 배관으로 연결하므로 설치 전에 연결 위치를 정해야 합니다. 경첩식 액체 주입구 덮개가 달린 모델은 수동 보충 때도 덮개를 열어 바로 주입하므로, 주입하는 동선까지 고려해 배관 위치를 잡으세요.

더 알아보기 · LN2 용기 안전 취급, 질식·동상·압력 세 가지

설치 높이·하중

설치 높이와
바닥 하중 검토

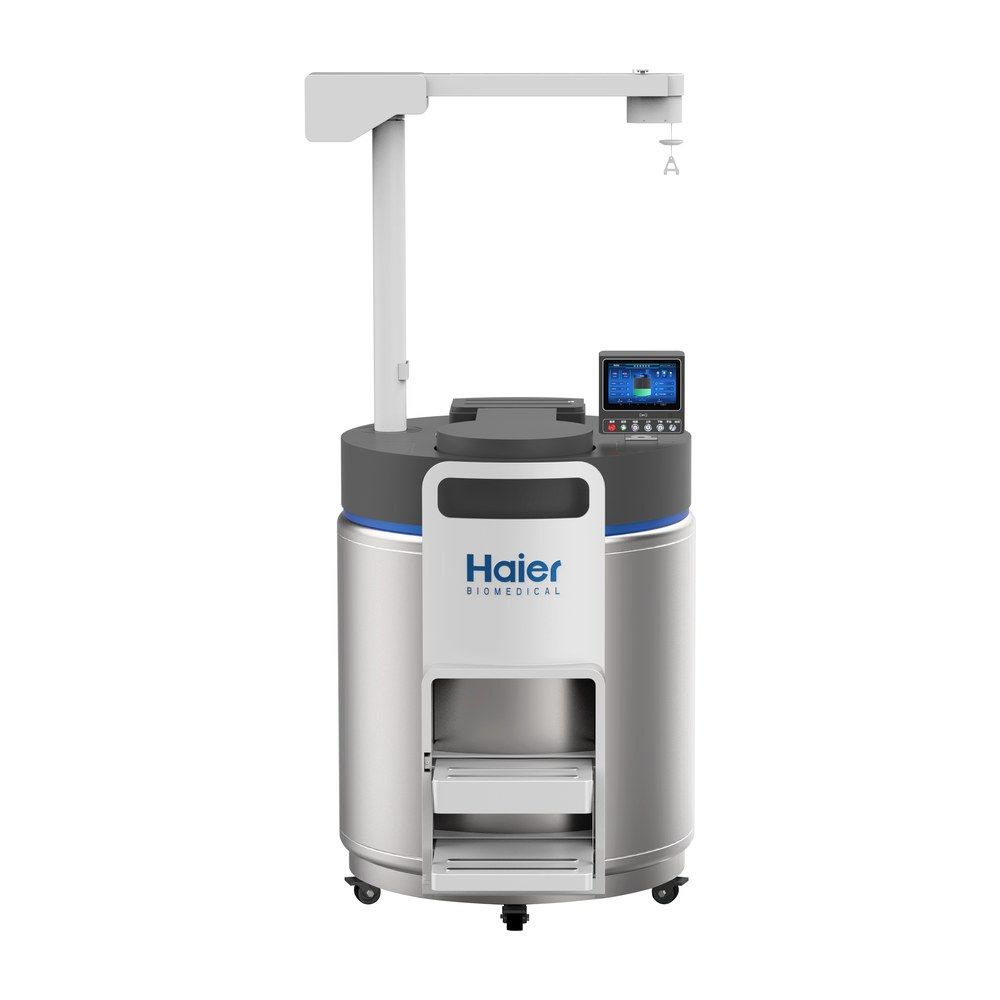

높이는 CryoBio 13이 1,505 mm, 27이 1,588 mm, 43이 1,810 mm, 95가 1,950 mm입니다. 뚜껑 개폐와 시료 인출, 급액을 자동으로 수행하는 CryoBio 43R은 2,750 mm에 이르므로 보관실 천장과 반입 경로의 높이를 먼저 확인하세요.

빈 용기 중량은 CryoBio 13의 269 kg에서 CryoBio 95의 909 kg까지입니다. 만충 중량은 27이 895 kg, 43R이 1,313 kg, 95가 2,428 kg이니 바닥 하중도 함께 검토하세요. 출입문 폭은 27이 1,160 mm, 43R이 1,210 mm, 95가 1,625 mm 이상이어야 합니다.

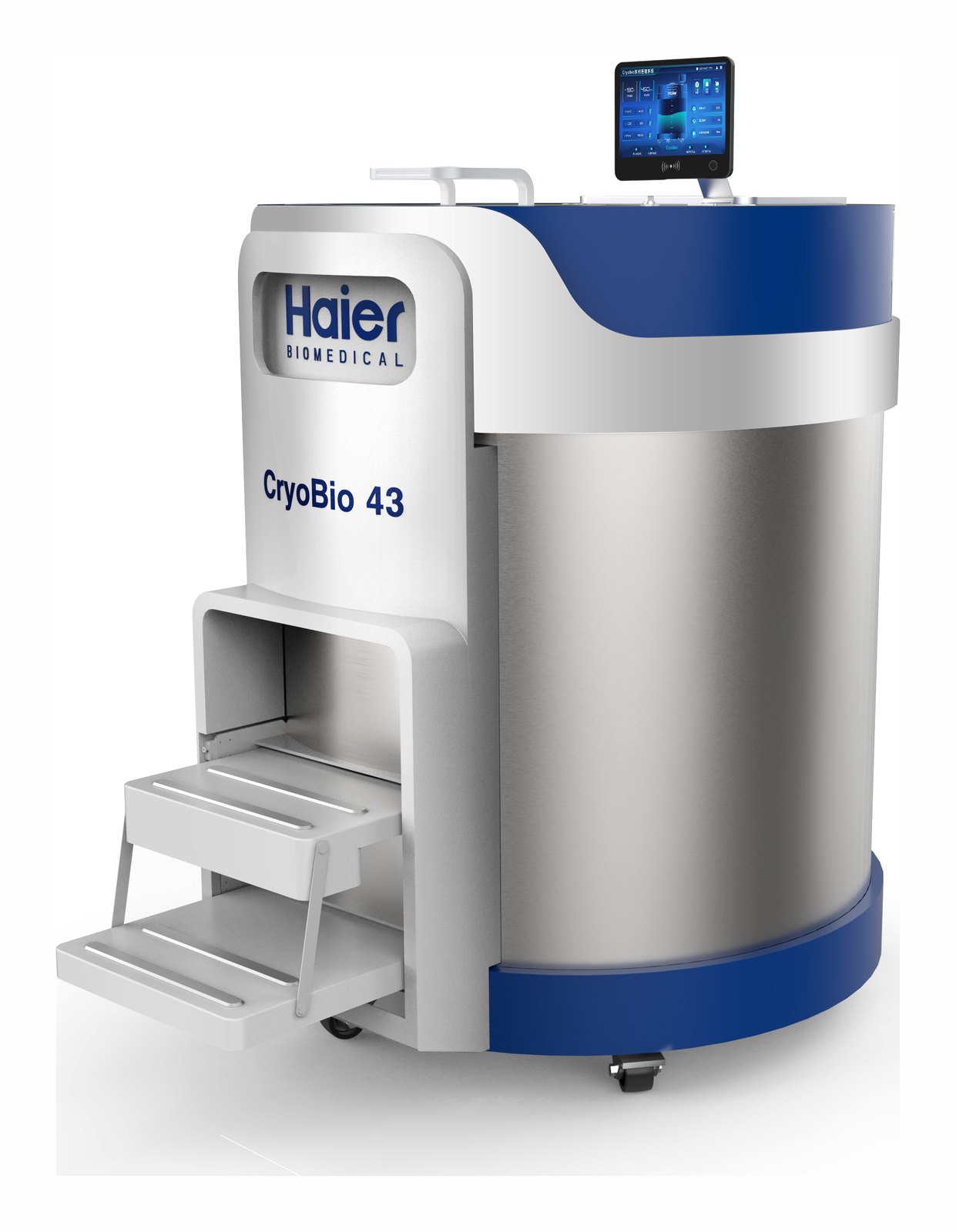

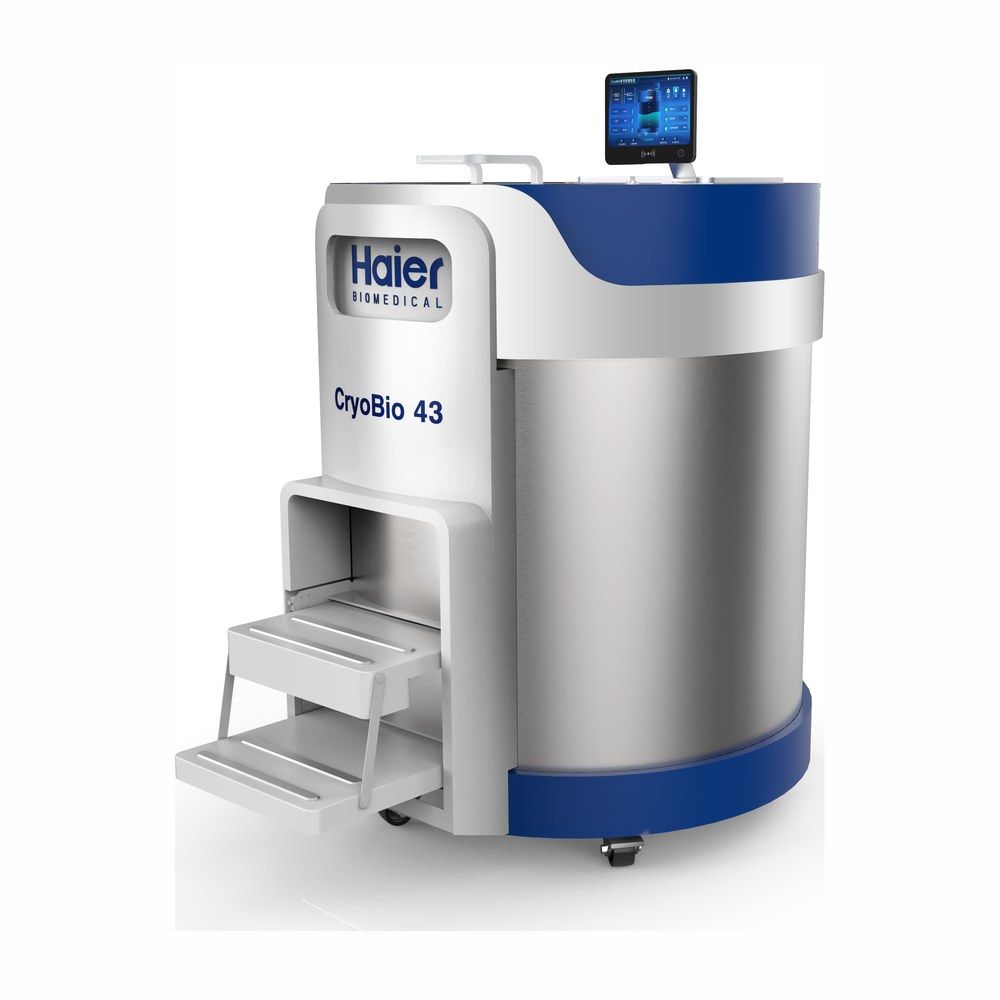

접이식 발판을 단 CryoBio 43

CryoBio 43은 높이 1,810 mm에 작업 높이 1,000 mm이며, 원버튼 페달과 유압식 개폐 덮개를 갖췄습니다.

사양

5개 모델
사양 비교

항목	CryoBio 13	CryoBio 27	CryoBio 43	CryoBio 43R	CryoBio 95
2 mL 바이알 (내부 나사형)	13,000개	27,000개	42,900개	42,900개	94,875개
100칸 랙 수 / 랙당 층 수	12개 / 10층	24개 / 10층	32개 / 13층	32개 / 13층	60개 / 15층
25칸 랙 수	4개	12개	4개	4개	13개
액체질소 용량	350 L	587 L	890 L	900 L	1,880 L
트레이 하부 액체질소	55 L	80 L	135 L	150 L	320 L
작업 높이	990 mm	1,070 mm	1,000 mm	980 mm	1,097 mm
내부 넥 직경	326 mm	445 mm	465 mm	465 mm	635 mm
높이	1,505 mm	1,588 mm	1,810 mm	2,750 mm	1,950 mm
빈 용기 중량	269 kg	420 kg	471 kg	585 kg	909 kg

5 mL 바이알 수납과 설치 치수

항목	CryoBio 13	CryoBio 27	CryoBio 43R	CryoBio 95
5 mL 바이알 (내부 나사형)	5,360개	11,220개	18,844개	46,665개
81칸 랙 수 / 랙당 층 수	12개 / 5층	24개 / 5층	32개 / 7층	60개 / 9층
5 mL용 25칸 랙 수	4개	12개	4개	13개
외경	—	1,140 mm	1,190 mm	1,565 mm
필요 출입문 폭	—	1,160 mm	1,210 mm	1,625 mm
만충 중량	—	895 kg	1,313 kg	2,428 kg
유효 내부 높이	—	600 mm	780 mm	900 mm

시리즈 공통 사양

항목	사양
형태	지능형 액체질소 보관 용기(CryoBio Biobank Series, 사각 랙)
보관 방식	기상·액상 겸용, 기상 보관 시 선반 상단 -190 °C
디스플레이	10인치 LCD 터치스크린
급액	수동·자동 급액, Hot Gas Bypass
접근 인증	지문, NFC 카드(CryoBio 27·95는 스와이프 카드와 비밀번호 설정 선택 사양)
감시	실시간 수위·온도 감시, 앱·SMS·이메일 원격 경보(CryoBio 27·95는 IoT 연결 선택 사양)
성에·응축수	성에 방지 배기 구조, 배수 구조
이동	브레이크 포함 캐스터
작업 보조(CryoBio 27·95)	일체형 단계식 사다리, 경첩식 액체 주입구 덮개, 공급 탱크 수위 감시(YDZ 연결 시), USB 소프트웨어 무료 업그레이드
CryoBio 43	원버튼 페달, 유압식 개폐 덮개
CryoBio 43R	뚜껑 개폐·트레이 회전·시료 인출·급액 자동 수행, 레이저 위치 안내 인출기, 원클릭 비상 정지, 3단 회로 보호, 권선 단열과 다층 진공 단열 결합
기본 구성(CryoBio 13)	진공 단열 호스(GRG-DN10/2.0), CryoSmart 수위 감시 시스템, 5×5 랙 4개와 9×9 랙 12개(각 10층), 크라이오박스 5×5 40개와 9×9 120개
인증(CryoBio 27·95)	CE

더 알아보기 · IQ·OQ·PQ 문서, 단계별로 담을 것

활용 분야

급액과 접근 통제가
필요한 보관실

연구기관 — 연구용 세포와 생물학적 시료를 장기 보관하고 접근을 통제합니다.
병원·질병관리기관 — 검체와 백신, 시약을 보관합니다.
제약·화학·전자 기업 — 생물학적 재료와 시약을 보관합니다.

더 알아보기 · 세포처리시설 허가 기준, 첨단재생바이오법 정리

선택 가이드

보관 수와 높이에 맞는
모델 선택

이럴 때 (현장 조건·용량)	권장 모델	선택 근거(핵심 차이점)
13,000개 규모에 가장 작은 모델이 필요할 때	CryoBio 13	넥 직경 326 mm, 높이 1,505 mm로 다섯 모델 가운데 가장 작습니다.
27,000~42,900개가 필요하고 천장이 낮을 때	CryoBio 27 · CryoBio 43	높이가 CryoBio 27은 1,588 mm, 43은 1,810 mm로 43R(2,750 mm)이나 95(1,950 mm)보다 낮아 천장이 낮은 보관실에 맞습니다.
42,900개를 자동 인출 구조로 운용할 때	CryoBio 43R	뚜껑 개폐와 시료 인출, 급액을 자동으로 수행하고 트레이 하부 액체질소는 150 L입니다.
한 대에 94,875개까지 보관할 때	CryoBio 95	넥 직경 635 mm에 트레이 하부 액체질소 320 L를 담는 가장 큰 모델입니다.

온도 모니터링

JRI 무선 모니터링과
함께 쓰는 이유

하이얼 장비가 시료를 보관하고 처리하는 일을 맡는다면, JRI 무선 모니터링은 그 온도를 장비와 독립적으로 기록하고 알리는 일을 맡습니다. 별도 전지로 동작하는 로거가 온도를 계속 기록하고, 온도가 벗어나면 JRI MySirius가 자리를 비운 담당자에게도 알립니다.

함께 쓰면	현장에서 달라지는 점
장비와 독립된 기록	로거는 교체형 리튬 전지로 최대 6년(23 °C 기준) 동작하고 측정값을 채널당 10,000개까지 저장합니다. 네트워크가 끊겨도 기록은 로거 안에 남습니다.
야간·휴일 원격 알림	온도가 설정 범위를 벗어나면 SMS, 이메일, 음성 전화, 앱 푸시로 알립니다. 주간 당직 일정을 정해 두면 그 시간의 담당자에게 전달됩니다.
여러 장비를 한 화면에서	냉장고, 초저온 냉동고, 액체질소 탱크처럼 온도대가 다른 장비도 프로브만 바꿔 같은 로거로 기록하고, 한 화면에서 비교합니다.
실사에 바로 내는 기록	MySirius Cloud는 데이터를 10년간 보관하고 PDF·CSV로 내보냅니다. Advanced 레벨에서는 감사추적과 전자서명을 제공합니다.
멈추지 않는 교정	Green Digital 프로브는 교정 계수를 프로브 안에 저장합니다. 교정된 프로브로 바꿔 꽂으면 모니터링을 멈추지 않고 교정이 끝납니다.

규제와 기준이 요구하는
온도 기록

온도 기록을 정하는 기준은 시설 종류에 따라 다릅니다. 아래 표에서 우리 시설에 해당하는 기준을 먼저 확인하세요.

기준	요구 내용	JRI로 갖추는 방법
KGSP 의약품 유통품질 관리기준(도매)	자동온도기록장치가 부착된 냉장·냉동설비, 문서는 기록일부터 2년 보존	로거가 자동으로 기록하고 MySirius Cloud가 10년간 보관
KGMP 의약품 제조 및 품질관리기준(제조소)	온·습도 정기 점검, 기록계 정기 교정, 전자기록은 허가된 사람만 입력·변경·삭제하고 백업으로 훼손·소실에 대비	사용자 프로필별 권한, Advanced 레벨 감사추적, 교정 계수를 내장한 교체식 프로브
백신 보관 및 관리 가이드라인 질병관리청 2025.10(접종기관)	자동온도기록장치(DDL) 사용, 설정 온도 이탈 시 즉시 담당자 알람, 냉장고와 분리된 전원, 기록 최소 5년 보관	자체 리튬 전지로 동작하는 로거, MySirius 원격 알림, 10년 데이터 보관
데이터 완전성 평가지침(식약처) 21 CFR Part 11	감사추적, 전자서명, 사람별 권한 분리	MySirius Advanced 레벨(Compliance option)
생명윤리법 시행규칙 배아생성의료기관 표준운영지침(2024)	배아 보관용 잠금장치 부착 액체질소 탱크, 탱크 오작동 방지 같은 안전장치	Cryo 프로브로 탱크 온도를 연속 기록

장비를 갖추는 것만으로 요건이 채워지지는 않습니다. 밸리데이션, 계정 관리 SOP, 기록의 정기 검토를 함께 운영해야 합니다.

더 알아보기 · 의약품 온도기록 규제 지도, 국내편

장비별 권장 구성

이 제품처럼 액체질소를 쓰는 보관 장비에는 Nova SPY Digital에 Green Digital Cryo 프로브(−196 ~ −130 °C, ±0.5 °C)를 꽂아 프로브만 안에 넣고 로거 본체는 바깥에 두는 구성을 권장합니다. 액체질소를 다루는 보관실에는 O₂ 트랜스미터로 공기 중 산소 농도를 함께 감시하세요.

감시 대상	권장 구성	측정 범위·정확도
액체질소 탱크, −150 °C 냉동고	Nova SPY Digital + Green Digital Cryo 프로브	−196 ~ −130 °C, ±0.5 °C
−80·−60 °C 초저온 냉동고	Nova SPY Digital + Green Digital Low Temperature 프로브	−90 ~ 0 °C, ±0.2 °C(−90 ~ −40 °C)
−40·−30·−25 °C 냉동고	Nova SPY Digital + Green Digital Low Temperature 프로브	±0.3 °C(−40 ~ 0 °C)
2~8 °C 약품·실험실 냉장고	Nova SPY Digital + Green Digital 온도 프로브, 또는 Nano SPY T1	프로브 −40 ~ +80 °C, ±0.2 °C(−40 ~ +50 °C) T1 −40 ~ +85 °C, ±0.3 °C(−18 ~ +50 °C)
실험실·보관실 환경	Nano SPY TH	−30 ~ +70 °C, 0 ~ 100 %RH
액체질소 보관실 공기	O₂ 트랜스미터 + Nano SPY Universal	산소 농도 0 ~ 25 % vol
보관 공간 온도 매핑	Mapping Kit 15점 Nova SPY Digital	로거 15대, −90 °C까지

측정값은 LINK 통신 모듈을 거쳐 MySirius Cloud로 모입니다. 하이얼 장비와 JRI 모니터링은 모두 (주)테솔이 국내에 공급합니다. 센서·로거 교정은 (주)테솔의 KOLAS 인정 범위에 해당하는지 확인해 안내하고, 온도 매핑과 IQ/OQ/PQ 밸리데이션도 함께 맡습니다.

CryoBio 13과 함께 보는
액체질소 보관 장비

CryoBio 43과 43R은 무엇이 다릅니까?
2 mL 바이알 보관 수는 42,900개로 같습니다. 43R은 높이 2,750 mm이고 뚜껑 개폐와 시료 인출, 급액을 자동으로 수행하며, 43은 원버튼 페달과 유압식 개폐 덮개를 갖춥니다.
CryoBio 13은 수동으로도 급액할 수 있습니까?
네, 수동 급액과 자동 급액을 모두 지원합니다. 공급 탱크를 연결하기 어려운 보관실에서는 수동으로 보충하세요.
CryoBio 13에 5 mL 바이알도 보관할 수 있습니까?
네, 81칸 랙에 5 mL 바이알(내부 나사형)을 CryoBio 13은 5,360개, CryoBio 95는 46,665개까지 보관합니다. 2 mL와 5 mL의 비율에 따라 필요한 모델이 달라지므로 보관 계획을 함께 알려 주세요.
CryoBio 27은 공급 탱크의 액체질소 잔량도 확인할 수 있습니까?
네, CryoBio 27과 95는 YDZ 탱크에 연결하면 공급 탱크의 액체질소 수위도 감시합니다. 자동 급액을 쓰는 보관실이라면 공급 탱크 교체 시점을 놓치지 않도록 이 기능을 활용하세요.
