보충 간격이 긴 진공 단열 구조로 바이알 최대 6,000개 보관
Haier Biomedical YDS-65-216-F ~ 175-216-F 중형 액체질소 보관 용기 랙 수 : 6개 액체질소 용량 : 65 L 정적 증발량 : 0.78 L/일
견적 받기Haier Biomedical 한국 공식 파트너
Haier Biomedical YDS-65-216-F ~ 175-216-F는 진공·초단열 구조로 액체질소 증발을 줄인 65~175 L 중형 액체질소 보관 용기(사각 랙형 LN2 탱크)입니다. 2 mL 바이알을 2,400~6,000개 보관할 수 있어, 병원 검체은행과 연구실의 중간 규모 시료 보관에 알맞습니다.
정적 증발량이 하루 0.78~0.95 L로 낮아 액체질소 보충 간격이 깁니다. 입구가 216 mm로 넓어 랙과 박스를 넣고 빼기 쉽고, 용량에 비해 설치 면적도 작습니다. 진공 성능은 5년간 보증되며, 이 용기는 (주)테솔이 국내에 공식 공급합니다.
특징
증발 손실을 낮춘 중형 보관 구조
| 핵심 특징 | 현장에서 달라지는 점 |
|---|---|
| 진공·초단열 구조 | 증발 손실이 적어 액체질소 보충 횟수와 보충용 액체질소 사용량이 함께 줄어듭니다. |
| 주요 크라이오박스 브랜드 호환 | 주요 브랜드의 크라이오박스를 지원해, 쓰던 박스를 그대로 옮겨 담고 도입 직후부터 운용할 수 있습니다. |
| 216 mm 넓은 입구 | 입구가 넓어 랙과 박스를 넣고 빼기 쉽고, 용량에 비해 설치 면적이 작아 좁은 보관실에도 들어갑니다. |
| 잠금식 외함 | 캡을 잠가 둘 수 있어 허가받지 않은 사람의 시료 접근을 막고, 보관실 보안 관리가 단순해집니다. |
| 알루미늄 구조와 액상·증기 선택 | 몸체가 내구성 높은 알루미늄이며, 시료에 따라 액상 보관과 증기 보관 중 방식을 고를 수 있습니다. |
설치 높이
설치 자리 높이에 맞는 모델 선택
다섯 모델은 입구 직경과 외경이 같고 높이와 용량만 다르므로, 설치 자리에 들어가는 높이가 모델 선택의 기준이 됩니다. 높이는 YDS-65-216-F의 735 mm부터 YDS-175-216-F의 1,085 mm까지이며, 같은 용량의 FZ 모델보다 25 mm 낮습니다.

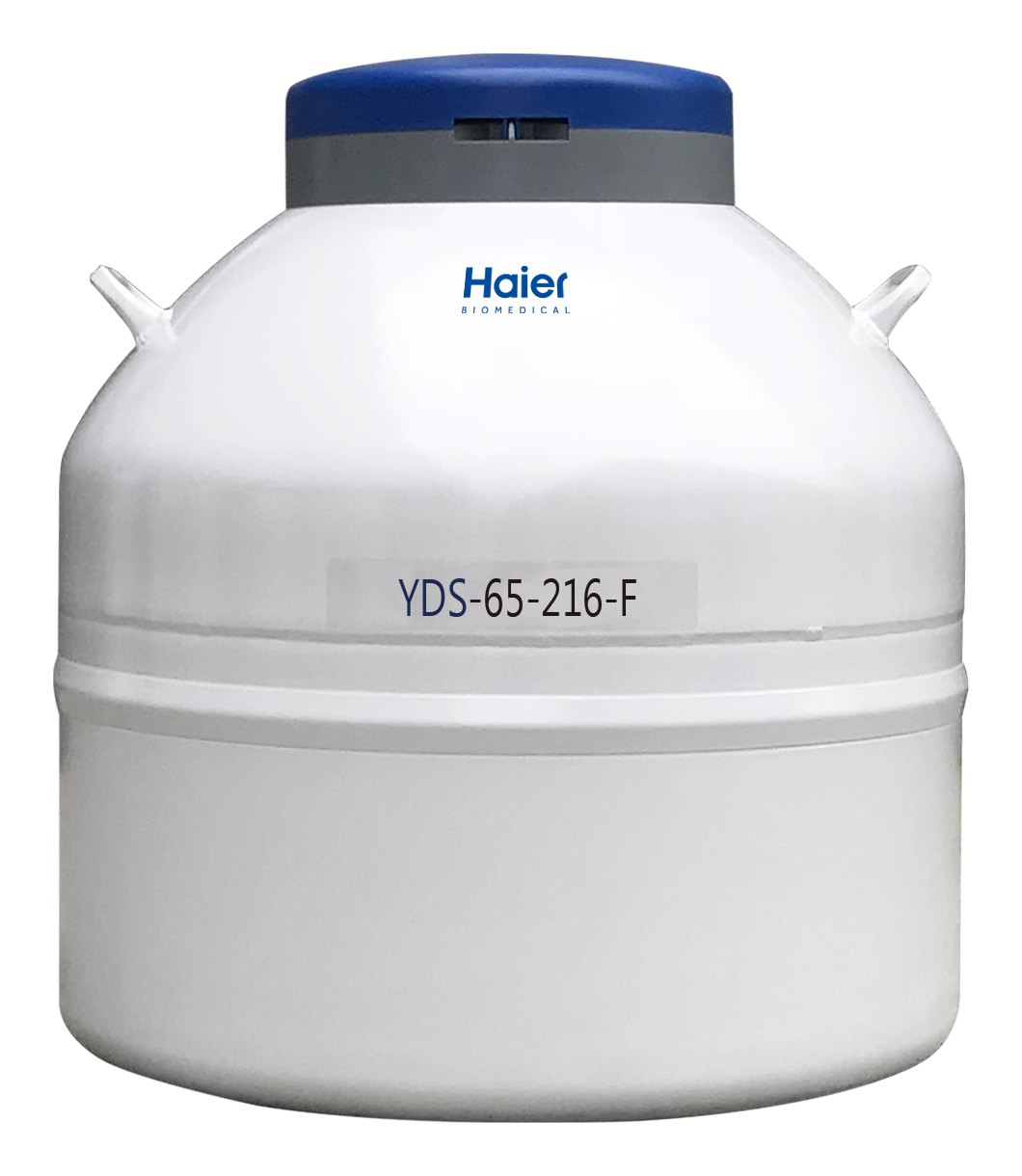

선반·캐비닛 아래에는 가장 낮은 모델
선반이나 캐비닛 아래에는 용기 높이에 더해 캡을 열고 랙을 들어 올릴 여유 공간이 필요합니다. 설치 자리의 가용 높이를 알려 주시면 들어가는 모델을 좁혀 드립니다.
더 알아보기 · LN2 용기 안전 취급, 질식·동상·압력 세 가지
보관 수 계산
바이알 규격별 보관 수 환산
보관 수는 랙 6개에 쌓는 박스 수로 정해집니다. 2 mL 바이알은 박스당 100개, 랙당 박스 4~10개를 쌓아 2,400~6,000개를 보관합니다. 5 mL 바이알은 박스당 81개 기준으로 YDS-65-216-F와 YDS-95-216-F가 972개, YDS-175-216-F가 2,430개입니다.
필요한 바이알 규격과 수량을 알려 주시면 그에 맞는 랙 구성을 안내해 드립니다.
사양
YDS-F 5개 모델 사양
| 항목 | YDS-65-216-F | YDS-95-216-F | YDS-115-216-F | YDS-145-216-F | YDS-175-216-F |
|---|---|---|---|---|---|
| 인증 | CE | CE | CE | CE | CE |
| 랙 수 | 6개 | 6개 | 6개 | 6개 | 6개 |
| 2 mL 바이알 최대 보관 수 (100개/박스) | 2,400개 | 3,000개 | 3,600개 | 4,800개 | 6,000개 |
| 2 mL 랙당 박스 수 | 4개 | 5개 | 6개 | 8개 | 10개 |
| 5 mL 바이알 최대 보관 수 (81개/박스) | 972개 | 972개 | 1,458개 | 1,944개 | 2,430개 |
| 5 mL 랙당 박스 수 | 2개 | 2개 | 3개 | 4개 | 5개 |
| 액체질소 용량 | 65 L | 95 L | 115 L | 145 L | 175 L |
| 정적 증발량 | 0.78 L/일 | 0.94 L/일 | 0.94 L/일 | 0.94 L/일 | 0.95 L/일 |
| 정적 유지 시간 | 83일 | 101일 | 122일 | 154일 | 184일 |
| 입구 직경 | 216 mm | 216 mm | 216 mm | 216 mm | 216 mm |
| 높이 | 735 mm | 800 mm | 870 mm | 970 mm | 1,085 mm |
| 외경 | 681 mm | 681 mm | 681 mm | 681 mm | 681 mm |
| 빈 용기 중량 | 40 kg | 43 kg | 47 kg | 52 kg | 57 kg |
| 완전 충전 중량 | 107 kg | 120 kg | 140 kg | 170 kg | 198.5 kg |
| 운송 중량 | 63.5 kg | 67.6 kg | 77.6 kg | 83.2 kg | 92.4 kg |
시리즈 공통 사양
| 항목 | 사양 |
|---|---|
| 형태 | 사각 랙형 중형 알루미늄 액체질소 보관 용기 |
| 단열 | 진공·초단열 구조(고효율 단열) |
| 보관 방식 | 액상 또는 증기 선택 |
| 호환 | 주요 크라이오박스 브랜드 |
| 잠금 | 잠금식 외함 |
| 온도 감시 | 온도 감시 구성 가능(ZTC-100A 액체질소 온도 감지기) |
| 진공 성능 보증 | 5년 |
| 선택 사양 | ZTC-100A 온도 감지기, YSC-685-5W 이동식 롤러 베이스, 2 mL·5 mL 바이알용 랙 |
| 정적 증발량 정의 | 열평형에 도달한 용기가 24시간 동안 자연 증발한 액체질소량을 표준 상태(101.325 kPa, 20 °C)로 환산한 값 |
| 정적 유지 시간 정의 | 예냉 후 100% 충전한 용기를 표준 상태에서 방치했을 때 액체질소가 모두 증발할 때까지의 일수 |
더 알아보기 · IQ·OQ·PQ 문서, 단계별로 담을 것

활용 분야
중간 규모 보관이 필요한 현장
- 병원 검체은행 — 바이알 시료를 중간 규모로 한 용기에 보관합니다.
- 연구실 — 쓰던 극저온 박스를 그대로 옮겨 시료를 장기 보관합니다.
- 대학 공동 시설 — 설치 면적이 작은 중형 용기로 좁은 시료 보관실의 공간을 아낍니다.
선택 가이드
보관 수와 높이로 고르는 중형 용기 모델

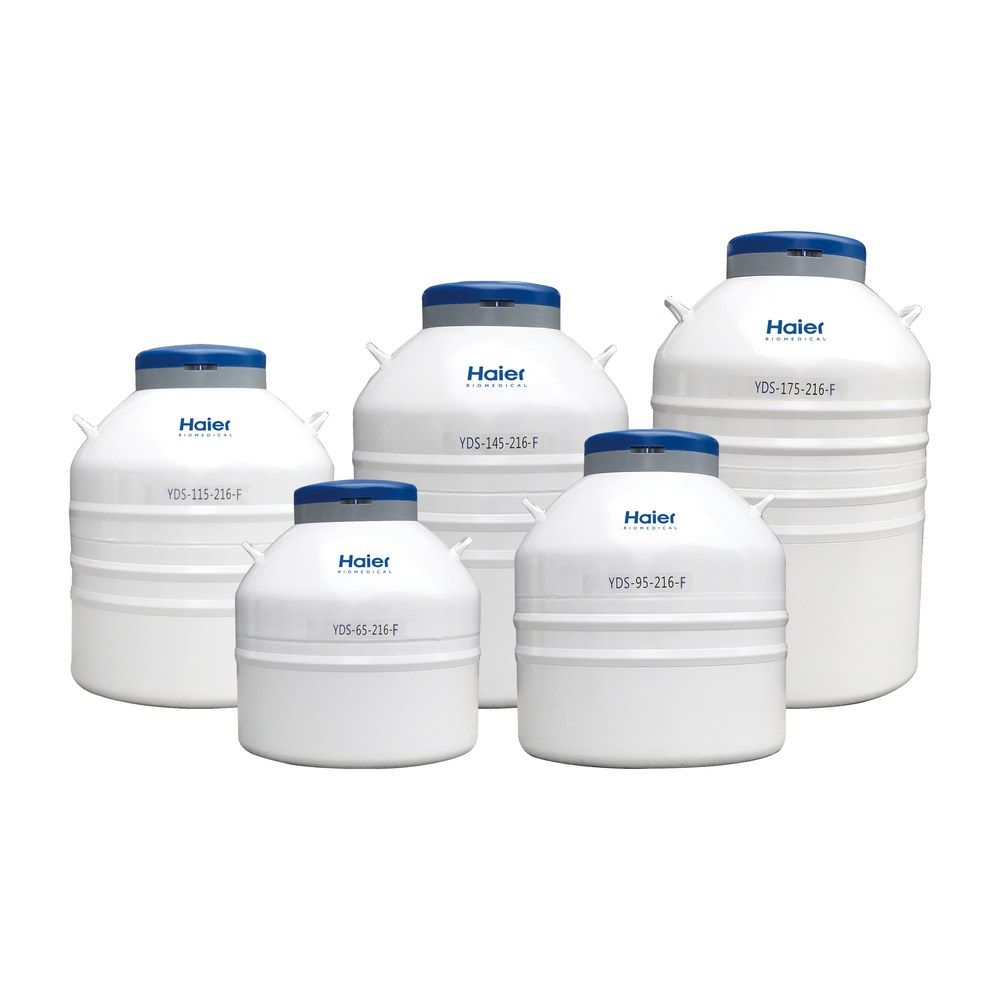

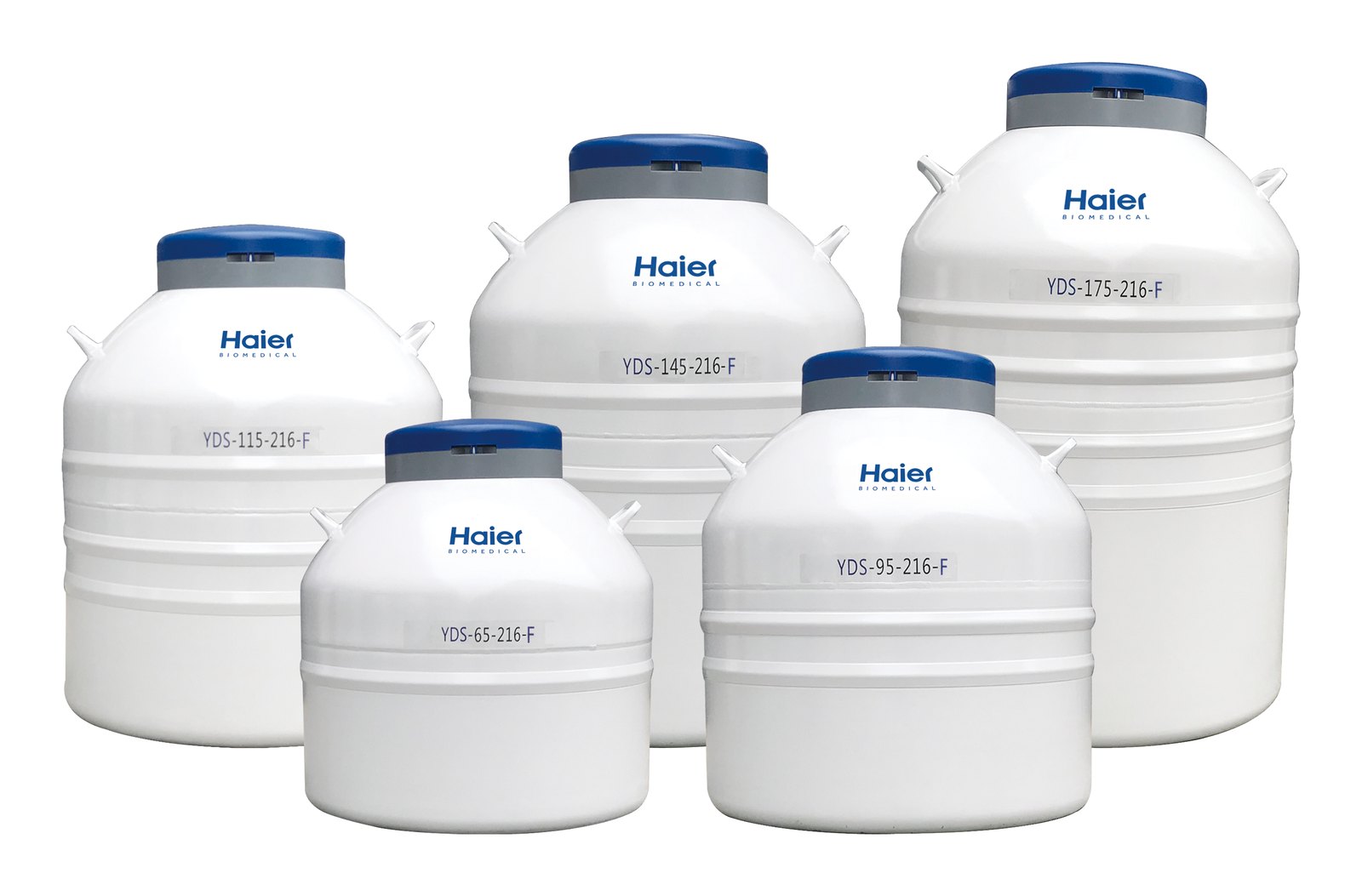

용량별 5개 모델 라인업
입구 직경 216 mm와 외경 681 mm는 같고, 용량 65~175 L와 높이 735~1,085 mm가 모델마다 다릅니다.
| 이럴 때 (현장 조건·용량) | 권장 모델 | 선택 근거(핵심 차이점) |
|---|---|---|
| 2,400개로 충분하고 높이가 낮아야 할 때 | YDS-65-216-F | 높이 735 mm로 5개 모델 중 가장 낮습니다. |
| 3,000~4,800개를 보관할 때 | YDS-95-216-F ~ 145-216-F | 높이 800~970 mm 안에서 필요한 보관 수에 맞춰 고릅니다. |
| 한 용기에 6,000개까지 모아야 할 때 | YDS-175-216-F | 정적 유지 시간이 184일로 가장 길어 보충 부담이 가장 낮습니다. |
| 클라우드 이력과 원격 경보가 필요할 때 | YDS-FZ Smart Series | IoT·클라우드 모니터링이 더해진 같은 용량 모델이며, 높이는 25 mm 더 높습니다. |
구성·옵션
온도 감지와 이동용 옵션
- ZTC-100A 액체질소 온도 감지기 — 용기 안 온도를 실시간으로 표시하고, 고온 경보와 센서 오류 경보를 소리와 표시로 알립니다. 액체질소 보충 시점도 안내합니다.
- YSC-685-5W 이동식 롤러 베이스 — 용기를 자주 옮기는 보관실에서 바닥 이동을 편하게 합니다.
- 랙 — 2 mL, 5 mL 바이알용을 보관 계획에 맞춰 고릅니다.
온도 모니터링
JRI 무선 모니터링과 함께 쓰는 이유
하이얼 장비가 시료를 보관하고 처리하는 일을 맡는다면, JRI 무선 모니터링은 그 온도를 장비와 독립적으로 기록하고 알리는 일을 맡습니다. 별도 전지로 동작하는 로거가 온도를 계속 기록하고, 온도가 벗어나면 JRI MySirius가 자리를 비운 담당자에게도 알립니다.
| 함께 쓰면 | 현장에서 달라지는 점 |
|---|---|
| 장비와 독립된 기록 | 로거는 교체형 리튬 전지로 최대 6년(23 °C 기준) 동작하고 측정값을 채널당 10,000개까지 저장합니다. 네트워크가 끊겨도 기록은 로거 안에 남습니다. |
| 야간·휴일 원격 알림 | 온도가 설정 범위를 벗어나면 SMS, 이메일, 음성 전화, 앱 푸시로 알립니다. 주간 당직 일정을 정해 두면 그 시간의 담당자에게 전달됩니다. |
| 여러 장비를 한 화면에서 | 냉장고, 초저온 냉동고, 액체질소 탱크처럼 온도대가 다른 장비도 프로브만 바꿔 같은 로거로 기록하고, 한 화면에서 비교합니다. |
| 실사에 바로 내는 기록 | MySirius Cloud는 데이터를 10년간 보관하고 PDF·CSV로 내보냅니다. Advanced 레벨에서는 감사추적과 전자서명을 제공합니다. |
| 멈추지 않는 교정 | Green Digital 프로브는 교정 계수를 프로브 안에 저장합니다. 교정된 프로브로 바꿔 꽂으면 모니터링을 멈추지 않고 교정이 끝납니다. |
규제와 기준이 요구하는 온도 기록
온도 기록을 정하는 기준은 시설 종류에 따라 다릅니다. 아래 표에서 우리 시설에 해당하는 기준을 먼저 확인하세요.
| 기준 | 요구 내용 | JRI로 갖추는 방법 |
|---|---|---|
| KGSP 의약품 유통품질 관리기준(도매) | 자동온도기록장치가 부착된 냉장·냉동설비, 문서는 기록일부터 2년 보존 | 로거가 자동으로 기록하고 MySirius Cloud가 10년간 보관 |
| KGMP 의약품 제조 및 품질관리기준(제조소) | 온·습도 정기 점검, 기록계 정기 교정, 전자기록은 허가된 사람만 입력·변경·삭제하고 백업으로 훼손·소실에 대비 | 사용자 프로필별 권한, Advanced 레벨 감사추적, 교정 계수를 내장한 교체식 프로브 |
| 백신 보관 및 관리 가이드라인 질병관리청 2025.10(접종기관) | 자동온도기록장치(DDL) 사용, 설정 온도 이탈 시 즉시 담당자 알람, 냉장고와 분리된 전원, 기록 최소 5년 보관 | 자체 리튬 전지로 동작하는 로거, MySirius 원격 알림, 10년 데이터 보관 |
| 데이터 완전성 평가지침(식약처) 21 CFR Part 11 | 감사추적, 전자서명, 사람별 권한 분리 | MySirius Advanced 레벨(Compliance option) |
| 생명윤리법 시행규칙 배아생성의료기관 표준운영지침(2024) | 배아 보관용 잠금장치 부착 액체질소 탱크, 탱크 오작동 방지 같은 안전장치 | Cryo 프로브로 탱크 온도를 연속 기록 |
장비를 갖추는 것만으로 요건이 채워지지는 않습니다. 밸리데이션, 계정 관리 SOP, 기록의 정기 검토를 함께 운영해야 합니다.
더 알아보기 · 의약품 온도기록 규제 지도, 국내편
장비별 권장 구성
이 제품처럼 액체질소를 쓰는 보관 장비에는 Nova SPY Digital에 Green Digital Cryo 프로브(−196 ~ −130 °C, ±0.5 °C)를 꽂아 프로브만 안에 넣고 로거 본체는 바깥에 두는 구성을 권장합니다. 액체질소를 다루는 보관실에는 O₂ 트랜스미터로 공기 중 산소 농도를 함께 감시하세요.
| 감시 대상 | 권장 구성 | 측정 범위·정확도 |
|---|---|---|
| 액체질소 탱크, −150 °C 냉동고 | Nova SPY Digital + Green Digital Cryo 프로브 | −196 ~ −130 °C, ±0.5 °C |
| −80·−60 °C 초저온 냉동고 | Nova SPY Digital + Green Digital Low Temperature 프로브 | −90 ~ 0 °C, ±0.2 °C(−90 ~ −40 °C) |
| −40·−30·−25 °C 냉동고 | Nova SPY Digital + Green Digital Low Temperature 프로브 | ±0.3 °C(−40 ~ 0 °C) |
| 2~8 °C 약품·실험실 냉장고 | Nova SPY Digital + Green Digital 온도 프로브, 또는 Nano SPY T1 | 프로브 −40 ~ +80 °C, ±0.2 °C(−40 ~ +50 °C) T1 −40 ~ +85 °C, ±0.3 °C(−18 ~ +50 °C) |
| 실험실·보관실 환경 | Nano SPY TH | −30 ~ +70 °C, 0 ~ 100 %RH |
| 액체질소 보관실 공기 | O₂ 트랜스미터 + Nano SPY Universal | 산소 농도 0 ~ 25 % vol |
| 보관 공간 온도 매핑 | Mapping Kit 15점 Nova SPY Digital | 로거 15대, −90 °C까지 |
측정값은 LINK 통신 모듈을 거쳐 MySirius Cloud로 모입니다. 하이얼 장비와 JRI 모니터링은 모두 (주)테솔이 국내에 공급합니다. 센서·로거 교정은 (주)테솔의 KOLAS 인정 범위에 해당하는지 확인해 안내하고, 온도 매핑과 IQ/OQ/PQ 밸리데이션도 함께 맡습니다.
관련 제품
중형 용기와 함께 보는 액체질소 장비
- Haier Biomedical YDS-65-216-FZ ~ 175-216-FZ Smart Series 액체질소 보관 용기
- Haier Biomedical YDS-10-125 ~ YDS-50B-125 사각 랙 소형 액체질소 보관 용기
- Haier Biomedical YDZ-5 ~ YDZ-100 (K) 자가 가압식 액체질소 보충 용기
YDS-65-216-F는 액상 보관과 증기 보관을 모두 쓸 수 있습니까?
네, 보관 시료에 따라 액상 보관과 증기 보관 중에서 방식을 고를 수 있습니다. 바이알은 주요 극저온 박스 브랜드 제품에 담아 보관합니다.
YDS-65-216-F는 Smart Series FZ 모델보다 얼마나 낮습니까?
같은 용량에서 F 모델이 25 mm 낮습니다. 65 L 모델은 YDS-65-216-F가 735 mm, YDS-65-216-FZ가 760 mm입니다.
YDS-65-216-F에 온도 이상 경보를 달 수 있습니까?
네, ZTC-100A 온도 감지기를 추가하면 고온 경보와 센서 오류 경보가 소리와 표시로 나옵니다.
중형 액체질소 용기의 보충 간격은 어떻게 계획합니까?
정적 유지 시간 83~184일을 최대치로 보고, 출납 빈도에 맞춰 더 짧게 잡습니다. 캡을 여는 횟수가 늘수록 소모량이 커지므로, 실제 소모량을 몇 차례 기록한 뒤 일정을 확정하세요.

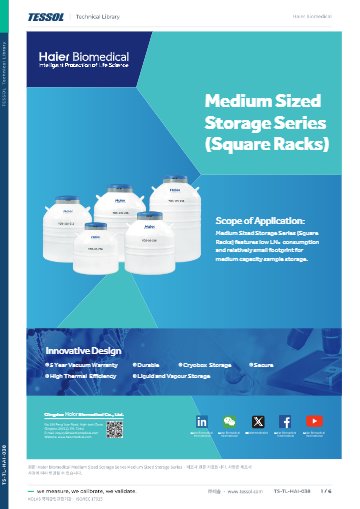

제품 자료
FAQ 자주묻는 질문
-
YDS-65-216-F는 액상 보관과 증기 보관을 모두 쓸 수 있습니까?
네, 보관 시료에 따라 액상 보관과 증기 보관 중에서 방식을 고를 수 있습니다. 바이알은 주요 극저온 박스 브랜드 제품에 담아 보관합니다.
-
YDS-65-216-F는 Smart Series FZ 모델보다 얼마나 낮습니까?
같은 용량에서 F 모델이 25 mm 낮습니다. 65 L 모델은 YDS-65-216-F가 735 mm, YDS-65-216-FZ가 760 mm입니다.
-
YDS-65-216-F에 온도 이상 경보를 달 수 있습니까?
네, ZTC-100A 온도 감지기를 추가하면 고온 경보와 센서 오류 경보가 소리와 표시로 나옵니다.
-
중형 액체질소 용기의 보충 간격은 어떻게 계획합니까?
정적 유지 시간 83~184일을 최대치로 보고, 출납 빈도에 맞춰 더 짧게 잡습니다. 캡을 여는 횟수가 늘수록 소모량이 커지므로, 실제 소모량을 몇 차례 기록한 뒤 일정을 확정하세요.
