Haier Biomedical HLRF-319SF 스파크 방지 냉장·냉동고

Haier Biomedical HLRF-319SF 스파크 방지 냉장·냉동고

MODEL
HLRF-319SF
브랜드
Haier Biomedical

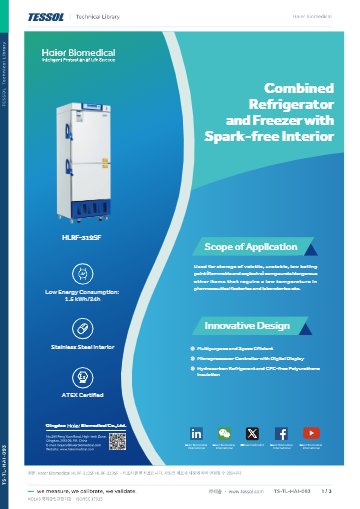

제품 자료
제품문의 구매하기

휘발성 시약을 냉장·냉동으로
나눠 보관하는 스파크 방지 냉장고

Haier Biomedical HLRF-319SF 스파크 방지 냉장·냉동고

견적 받기

Haier Biomedical HLRF-319SF는 냉장실 219 L와 냉동실 100 L를 한 대에 갖춘 일체형 스파크 프리(Spark-free) 냉장·냉동고(스파크 방지 복합 냉장고)입니다. 스파크 방지 내부 구조와 ATEX 표기를 갖췄고, 제약 공장과 연구실의 휘발성·저비점 화합물을 2~8 °C와 -30~-10 °C로 나눠 보관합니다.

냉장실은 강제 공기 순환으로 ±3 °C, 냉동실은 냉벽식으로 ±5 °C의 온도 균일도를 유지합니다. 두 칸 모두 스테인리스 내부라 시약이 새어도 닦아 내기 쉽습니다. 문과 제어가 챔버마다 따로인 이 복합고는 (주)테솔이 국내에 공식 공급합니다.

219 L + 100 L

냉장실과 냉동실 용량

2 ~ 8 °C

냉장실 온도, 0.1 °C 단위 제어

-30 ~ -10 °C

냉동실 온도, 1 °C 단위 제어

CE, ATEX

보유 인증

특징

스파크 요인을 줄인
독립 챔버 구조

핵심 특징현장에서 달라지는 점
스파크 방지 구조와 ATEX 표기방폭 팬, 정전기 방지 도어 라이닝, 자기 가스켓을 적용해 인화성 증기가 있는 실험실에서 점화원이 될 부품을 줄입니다.
독립 챔버 두 개냉장실과 냉동실이 문과 제어를 따로 갖춰, 시약을 꺼내느라 한쪽 문을 열어도 다른 칸의 온도는 그대로입니다.
이중 유리 관찰창과 LED 조명냉장실 문을 열지 않고도 내부 시약 보유 상태를 확인할 수 있어 문을 여는 횟수가 줄어듭니다.
냉장 강제 공기, 냉동 냉벽 방식냉장실은 순환 제상으로 자동 처리되고, 냉동실은 벽면 냉각이라 선반 위치에 따른 온도 차이를 억제합니다.
스테인리스 내부와 CFC-free 단열두 칸 모두 부식에 강하고 청소하기 쉬우며, 탄화수소 냉매(R600a·R290)를 사용합니다.
원격 경보 접점실험동 밖의 감시 장치로 경보 신호를 보내, 야간 이상도 당직자에게 전달됩니다.

제상·선반

수동 제상 일정과
선반 구성

냉장실은 순환 제상으로 자동 처리되지만, 냉동실은 수동으로 제상합니다. 성에가 쌓이면 냉동 시료를 잠시 옮겨 둘 자리가 필요하므로, 제상 일정을 실험 일정과 맞춰 두면 시료 이동 횟수가 줄어듭니다.

선반은 냉장실 3단, 냉동실 2단입니다. 휘발성 시약은 용기 크기와 증기압별로 단을 나누고, 냉동실은 아래 단부터 무거운 용기를 채워 도어를 열 때 용기가 쏠리지 않게 하세요.

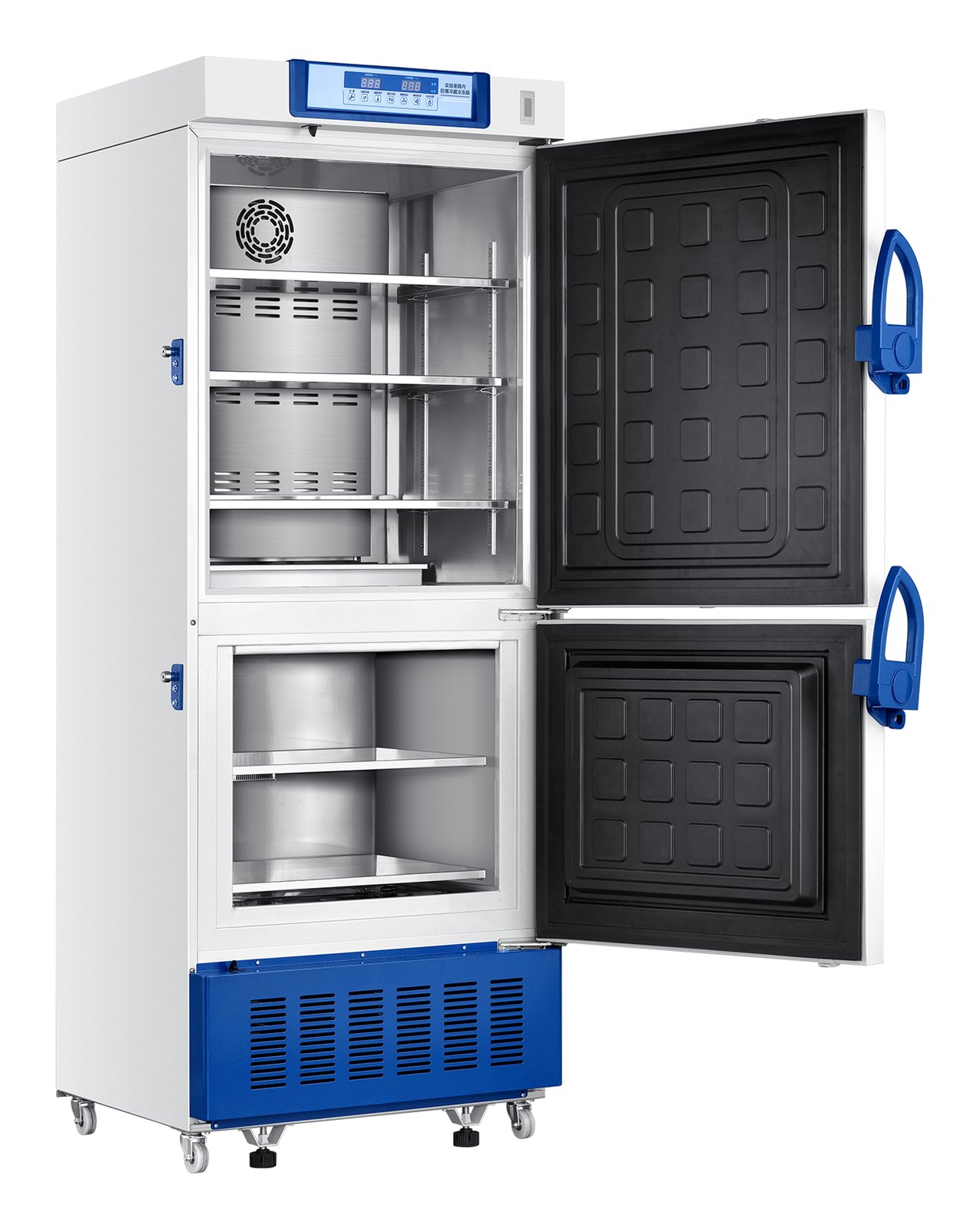

Haier Biomedical HLRF-319SF 스파크 방지 냉장·냉동고 - 두 도어를 열어 선반과 내부가 보이는 본체

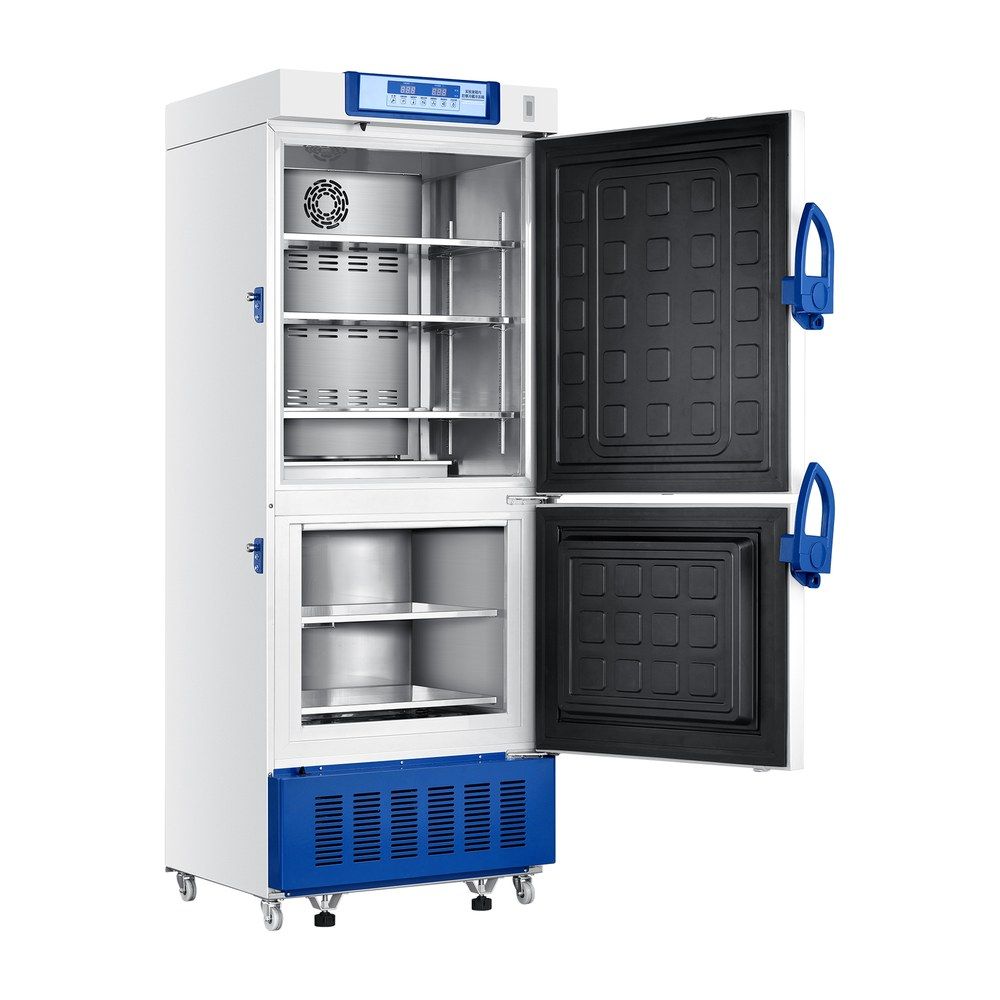

두 도어를 연 내부

냉장실에는 선반 3단, 냉동실에는 선반 2단이 들어 있습니다. 두 칸 모두 내부는 스테인리스입니다.

설치·반입

외형 치수와
설치 환경

설치 치수와 주변 온도 조건

외형은 735 × 660 × 1810 mm, 포장 상태는 775 × 720 × 1930 mm이며 총중량은 140 kg입니다. 캐스터 4개와 수평 다리 2개를 갖췄고, 기후 등급 N(주변 온도 16~32 °C) 조건으로 설계되었습니다. 인화성 증기를 다루므로 설치실의 환기 조건은 기관의 안전 담당자와 함께 검토하세요.

경보·기록

경보 항목과
기록 옵션

고온·저온, 센서 오류, 정전, 도어 열림, 배터리 부족은 부저와 점멸등으로 알리고, 원격 경보 접점으로 외부에도 전송합니다. 온도 기록이 필요하면 USB 인터페이스, RS485, 프린터를 선택 사양으로 추가할 수 있으며, 프린터와 RS485는 둘 중 하나만 고를 수 있습니다.

더 알아보기 · 하루 수십 번 울리는 알람, 병원 냉장고 알람 다시 짜기

사양

냉장·냉동 두 챔버
스파크 방지 사양

항목사양
형태직립형 복합(냉장실 | 냉동실, 각각 독립 챔버)
냉장실 용량219 L (7.7 cu ft)
냉동실 용량100 L (3.5 cu ft)
냉장실 온도2 ~ 8 °C (0.1 °C 단위)
냉동실 온도-30 ~ -10 °C (1 °C 단위)
기후 등급 / 주변 온도N / 16 ~ 32 °C
냉각 방식냉장실 강제 공기 순환 / 냉동실 직접 냉각(냉벽식)
성에 제거냉장실 순환 제상(자동) / 냉동실 수동 제상
온도 균일도냉장실 ±3 °C / 냉동실 ±5 °C
냉매냉장실 R600a / 냉동실 R290 (탄화수소), CFC-free 폴리우레탄 단열
컨트롤러 / 디스플레이마이크로프로세서 / LED 표시창
내부 소재스테인리스(냉장실·냉동실)
관찰창 / 조명냉장실 이중 유리 관찰창, LED 조명
도어 구조방폭 팬, 정전기 방지 도어 라이닝, 자기 가스켓
선반냉장실 3단 / 냉동실 2단
작동 소음43 dB(A)
내부 치수 (W×D×H)냉장실 605 × 510 × 720 mm / 냉동실 515 × 465 × 440 mm
외형 치수 (W×D×H)735 × 660 × 1810 mm
포장 치수 (W×D×H)775 × 720 × 1930 mm
순중량 / 총중량130 / 140 kg
컨테이너 적재 (20ft / 40ft / 40ft HC)21 / 43 / 43대
경보 항목고온·저온, 센서 오류, 정전, 도어 열림, 배터리 부족, 원격 경보
선택 사양USB 인터페이스, RS485, 프린터 (프린터와 RS485는 택일)
포트홀해당 없음
이동·고정캐스터 4개, 수평 다리 2개
인증CE, ATEX

활용 분야

냉장·냉동이 모두 필요한
인화성 시약 보관

  • 제약 공장 — 저비점 용매와 불안정 화합물을 온도대별로 나눠 보관합니다.
  • 분석·합성 연구실 — 휘발성 시약은 냉장실에, 냉동 보관 시약은 냉동실에 둡니다.
  • 화학 시험소 — 냉동 보관이 필요한 인화성 시약을 -30~-10 °C 범위에서 관리합니다.

더 알아보기 · 실험실 냉장고 인화성 시약 보관, 냉장고 구분과 점검표

선택 가이드

인화성 여부와 보관 온도로 고르는
스파크 방지 모델

이럴 때 (현장 조건·용량)권장 모델선택 근거(핵심 차이점)
휘발성 시약을 냉장·냉동으로 함께 보관할 때HLRF-319SF스파크 방지 구조의 냉장실과 냉동실을 한 대에 갖췄습니다.
인화성 시약을 냉장만 해서 보관할 때HLR-310SF3~16 °C 범위에서 설정 온도를 정할 수 있는 스파크 방지 냉장고입니다.
인화성 시료를 냉동만 해서 보관할 때DW-25L92SF직접 냉각식 스파크 방지 냉동고이며 92 L와 298 L 구성이 있습니다.
인화성 시약이 아닌 백신·생물 시료를 냉장·냉동할 때HYCD-282스파크 방지 구조가 없는 일반 복합고이며 냉동실을 -40 °C까지 설정할 수 있습니다.

더 알아보기 · IQ·OQ·PQ 문서, 단계별로 담을 것

구성·옵션

기록 출력을 위한
인터페이스

  • USB 인터페이스 — 온도 이력을 PC로 내려받는 선택 사양입니다.
  • RS485 — 외부 감시 시스템과 연동하는 선택 사양이며, 프린터와는 둘 중 하나만 고를 수 있습니다.
  • 프린터 — 점검 일지에 첨부할 종이 기록을 출력하는 선택 사양입니다.

온도 모니터링

JRI 무선 모니터링과
함께 쓰는 이유

하이얼 장비가 시료를 보관하고 처리하는 일을 맡는다면, JRI 무선 모니터링은 그 온도를 장비와 독립적으로 기록하고 알리는 일을 맡습니다. 별도 전지로 동작하는 로거가 온도를 계속 기록하고, 온도가 벗어나면 JRI MySirius가 자리를 비운 담당자에게도 알립니다.

함께 쓰면현장에서 달라지는 점
장비와 독립된 기록로거는 교체형 리튬 전지로 최대 6년(23 °C 기준) 동작하고 측정값을 채널당 10,000개까지 저장합니다. 네트워크가 끊겨도 기록은 로거 안에 남습니다.
야간·휴일 원격 알림온도가 설정 범위를 벗어나면 SMS, 이메일, 음성 전화, 앱 푸시로 알립니다. 주간 당직 일정을 정해 두면 그 시간의 담당자에게 전달됩니다.
여러 장비를 한 화면에서냉장고, 초저온 냉동고, 액체질소 탱크처럼 온도대가 다른 장비도 프로브만 바꿔 같은 로거로 기록하고, 한 화면에서 비교합니다.
실사에 바로 내는 기록MySirius Cloud는 데이터를 10년간 보관하고 PDF·CSV로 내보냅니다. Advanced 레벨에서는 감사추적과 전자서명을 제공합니다.
멈추지 않는 교정Green Digital 프로브는 교정 계수를 프로브 안에 저장합니다. 교정된 프로브로 바꿔 꽂으면 모니터링을 멈추지 않고 교정이 끝납니다.

규제와 기준이 요구하는
온도 기록

온도 기록을 정하는 기준은 시설 종류에 따라 다릅니다. 아래 표에서 우리 시설에 해당하는 기준을 먼저 확인하세요.

기준요구 내용JRI로 갖추는 방법
KGSP
의약품 유통품질 관리기준(도매)		자동온도기록장치가 부착된 냉장·냉동설비, 문서는 기록일부터 2년 보존로거가 자동으로 기록하고 MySirius Cloud가 10년간 보관
KGMP
의약품 제조 및 품질관리기준(제조소)		온·습도 정기 점검, 기록계 정기 교정, 전자기록은 허가된 사람만 입력·변경·삭제하고 백업으로 훼손·소실에 대비사용자 프로필별 권한, Advanced 레벨 감사추적, 교정 계수를 내장한 교체식 프로브
백신 보관 및 관리 가이드라인
질병관리청 2025.10(접종기관)		자동온도기록장치(DDL) 사용, 설정 온도 이탈 시 즉시 담당자 알람, 냉장고와 분리된 전원, 기록 최소 5년 보관자체 리튬 전지로 동작하는 로거, MySirius 원격 알림, 10년 데이터 보관
데이터 완전성 평가지침(식약처)
21 CFR Part 11		감사추적, 전자서명, 사람별 권한 분리MySirius Advanced 레벨(Compliance option)
생명윤리법 시행규칙
배아생성의료기관 표준운영지침(2024)		배아 보관용 잠금장치 부착 액체질소 탱크, 탱크 오작동 방지 같은 안전장치Cryo 프로브로 탱크 온도를 연속 기록

장비를 갖추는 것만으로 요건이 채워지지는 않습니다. 밸리데이션, 계정 관리 SOP, 기록의 정기 검토를 함께 운영해야 합니다.

더 알아보기 · 의약품 온도기록 규제 지도, 국내편

장비별 권장 구성

이 제품처럼 2~8 °C대를 유지하는 냉장고에는 문을 닫은 채 설치할 수 있는 평판 케이블형 Green Digital 온도 프로브(−40 ~ +80 °C)를 Nova SPY Digital에 꽂거나, 내장 센서형 Nano SPY T1을 챔버 안에 두는 구성을 권장합니다.

감시 대상권장 구성측정 범위·정확도
액체질소 탱크, −150 °C 냉동고Nova SPY Digital + Green Digital Cryo 프로브−196 ~ −130 °C, ±0.5 °C
−80·−60 °C 초저온 냉동고Nova SPY Digital + Green Digital Low Temperature 프로브−90 ~ 0 °C, ±0.2 °C(−90 ~ −40 °C)
−40·−30·−25 °C 냉동고Nova SPY Digital + Green Digital Low Temperature 프로브±0.3 °C(−40 ~ 0 °C)
2~8 °C 약품·실험실 냉장고Nova SPY Digital + Green Digital 온도 프로브, 또는 Nano SPY T1프로브 −40 ~ +80 °C, ±0.2 °C(−40 ~ +50 °C)
T1 −40 ~ +85 °C, ±0.3 °C(−18 ~ +50 °C)
실험실·보관실 환경Nano SPY TH−30 ~ +70 °C, 0 ~ 100 %RH
액체질소 보관실 공기O₂ 트랜스미터 + Nano SPY Universal산소 농도 0 ~ 25 % vol
보관 공간 온도 매핑Mapping Kit 15점 Nova SPY Digital로거 15대, −90 °C까지

측정값은 LINK 통신 모듈을 거쳐 MySirius Cloud로 모입니다. 하이얼 장비와 JRI 모니터링은 모두 (주)테솔이 국내에 공급합니다. 센서·로거 교정은 (주)테솔의 KOLAS 인정 범위에 해당하는지 확인해 안내하고, 온도 매핑과 IQ/OQ/PQ 밸리데이션도 함께 맡습니다.
