Haier Biomedical HYC-509T 터치스크린 약품 냉장고

MODEL: HYC-509T, HYC-509TF, HYC-1099T, HYC-1099TF
브랜드: Haier Biomedical
제품 자료: Comprehensive Equipment& Solutions 카탈로그(영문)

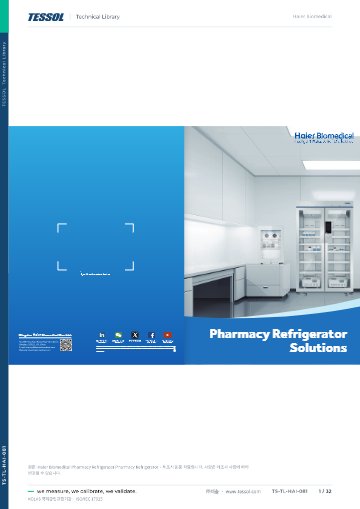

Pharmacy Refrigerator 카탈로그(영문)

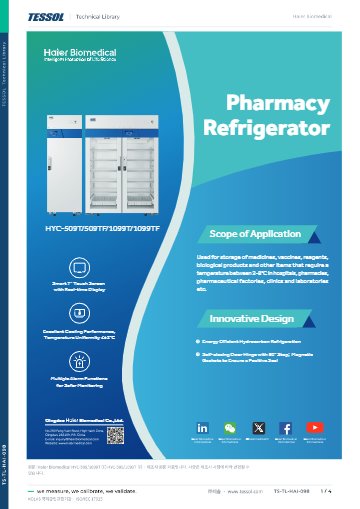

HYC-509/1099T (F) 데이터시트(영문)

제품문의 구매하기

누가 열었는지 기록하는
2~8 °C 약품 냉장고

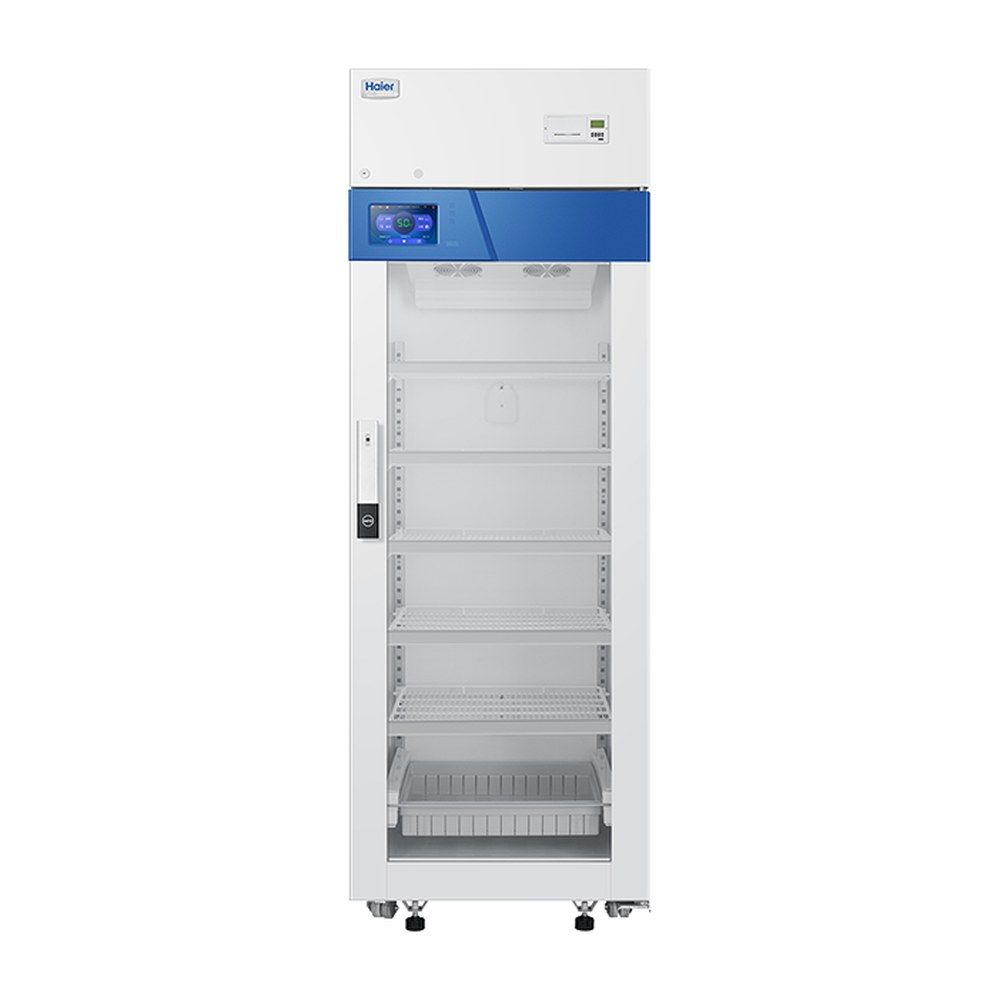

Haier Biomedical HYC-509T 터치스크린 약품 냉장고

견적 받기

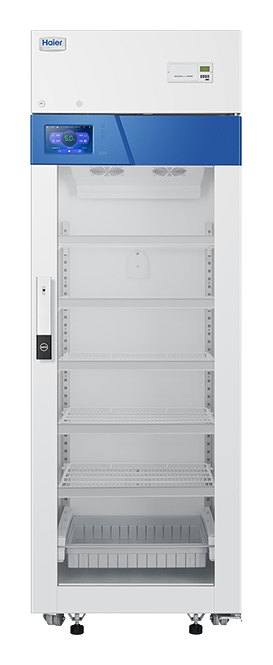

Haier Biomedical HYC-509T는 NFC 카드로 출입을 관리하고 2~8 °C를 유지하는 터치스크린 약품 냉장고(NFC 약품 냉장고)입니다. 7인치 터치스크린에 온도 그래프와 이벤트가 표시되며, 509 L 단문형과 1099 L 양문형 두 가지 용량이 있습니다.

표준 USB 포트에 온도 데이터를 최대 10년치 저장하며, 전자석 잠금이 기본이라 보관 약품에 접근한 이력까지 추적할 수 있습니다. 이중 강화유리 도어는 전기 히터로 결로를 막습니다. 이 약품 냉장고는 (주)테솔이 국내에 공식 공급합니다.

7인치

온도 그래프와 이벤트를 보여 주는 터치스크린

10년

온도 데이터를 USB에 저장하는 최대 기간

±2 °C

챔버 내부 온도 균일도

509 · 1099 L

단문형과 양문형, 두 가지 용량

특징

출납 이력과 온도 기록을
한 대에 담은 구성

핵심 특징	현장에서 달라지는 점
7인치 터치스크린	온도 그래프, 운전 상태, 이벤트와 경보 기록을 한 화면에서 볼 수 있어 근무 교대 때 인수인계 시간이 짧아집니다.
NFC 인증과 전자석 잠금	카드를 대야 문이 열리므로 냉장고와 보관 약품에 접근한 이력이 남고, 허가받지 않은 반출이 줄어듭니다.
지문 인식 모듈(선택)	카드 공유가 걱정되는 구역에는 본인 인증 단계를 하나 더 추가할 수 있습니다.
사용자 권한 관리	설정 변경과 기록 열람 권한을 담당자별로 나눠 약제부 운영 규정에 맞게 관리합니다.
표준 USB와 RS485 포트	저장된 온도·경보 기록을 PC로 내려받아 감사 증빙으로 정리할 수 있고, 건물 감시 설비와는 시리얼로 연동합니다.
이중 강화유리 도어와 전기 히터	습한 약제부에서도 유리가 흐려지지 않아, 문을 열기 전에 선반 상태를 먼저 확인할 수 있습니다.

출입 관리

카드 한 장으로
남기는 출납 이력

전자석 잠금이 기본 구성이어서 문은 NFC 카드로 인증한 사용자에게만 열립니다. 문을 연 사람과 보관 약품에 대한 접근 이력이 추적되므로, 당직 교대나 부서 간 약품 반납 때도 누가 언제 냉장고를 열었는지 장부에 따로 적지 않아도 됩니다.

NFC 카드 인증과 전자석 잠금

카드 리더에 NFC 카드를 대면 인증이 끝난 사용자에게만 잠금이 풀립니다. 화면에 로그인 상태가 표시되고, 인증 이력은 이벤트 기록과 함께 남습니다.

지문 인식 모듈 — 선택 사양이며 NFC 카드와 조합해 이중 인증으로 운용합니다.
정전 때의 잠금 — 상단 키 잠금과 전자석 잠금을 정전 때 어떻게 사용할지는 대응 절차와 함께 약제부 규정으로 정해 두세요.
기록 열람 — 터치스크린에서 이벤트와 경보 이력을 보고, 장기 보관용 데이터는 USB로 내려받습니다.

더 알아보기 · 엑셀 온도 기록 데이터 완전성, 실사에서 걸리는 지점

용량 선택

단문형과 양문형의
치수와 선반 구성

외형은 단문형이 693 × 813 × 1,981 mm, 양문형이 1,395 × 813 × 1,981 mm입니다. 높이와 깊이는 같고 폭만 다르므로 벽면 계획은 폭만 비교하면 됩니다. 포장 상태는 단문형이 835 × 915 × 2,170 mm, 양문형이 1,550 × 895 × 2,100 mm이니 승강기와 복도 폭은 이 치수로 확인하세요.

작동 소음은 단문형 40 dB(A), 양문형 43 dB(A)입니다. 선반은 단문형 6단, 양문형 12단이며, 완전 인출형 ABS 서랍과 칸막이를 선택 사양으로 추가하면 소포장 약품을 칸별로 나눠 둘 수 있습니다.

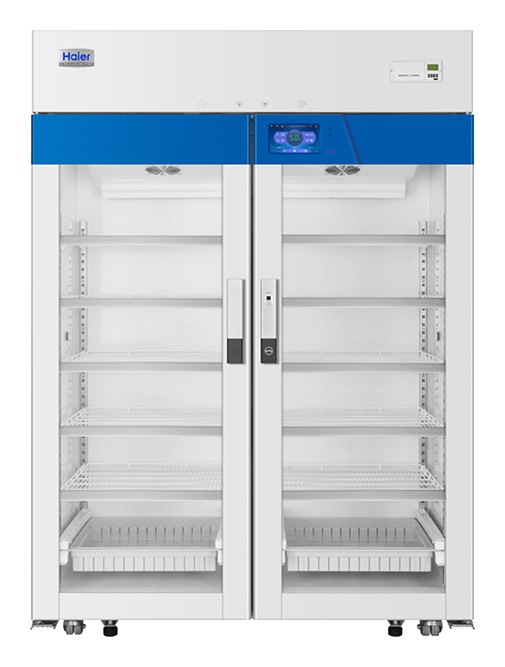

Haier Biomedical HYC-509T 터치스크린 약품 냉장고 - 양문 유리 도어를 단 대형 모델

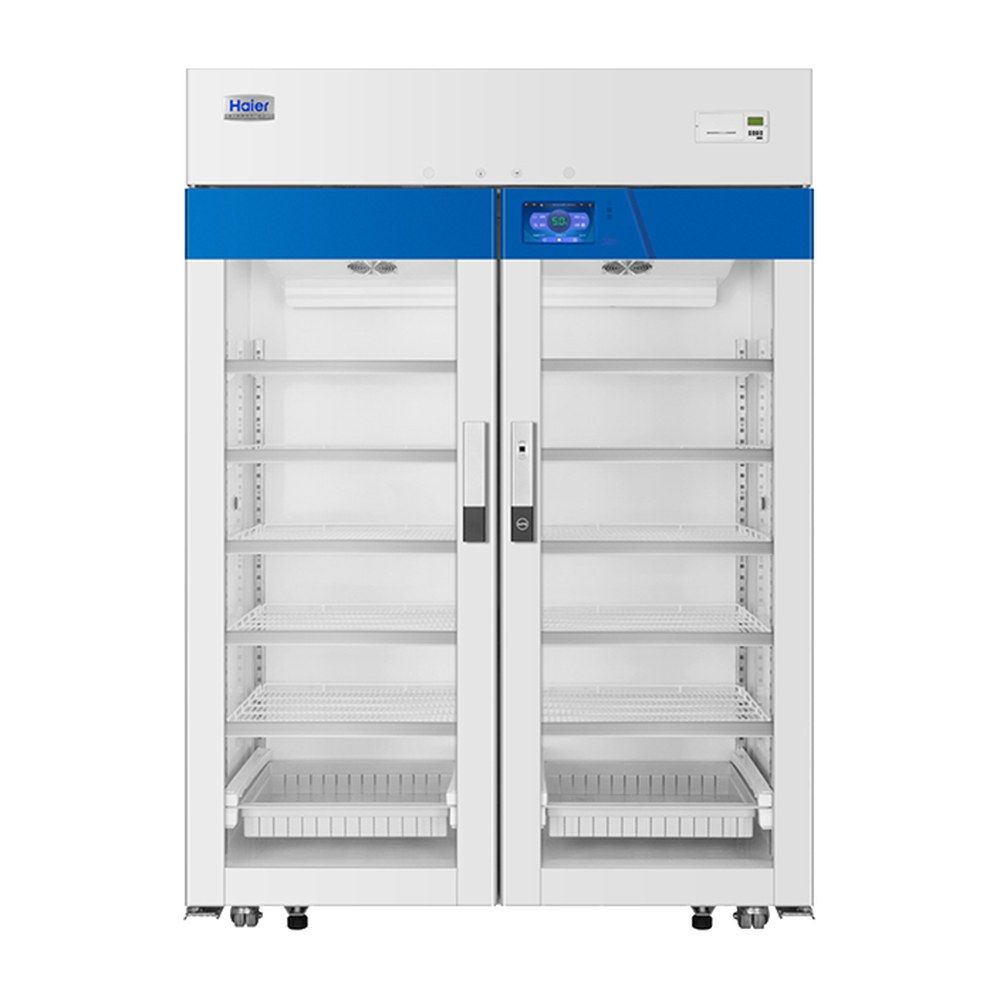

1099 L 양문형

HYC-1099T는 외형 폭 1,395 mm의 양문형으로 선반이 12단입니다. 문이 둘로 나뉘어 있어 필요한 쪽만 열 수 있습니다.

사양

509·1099 L
4개 모델 비교 사양

항목	HYC-509T	HYC-509TF	HYC-1099T	HYC-1099TF
도어 형태	직립 단문 / 유리	직립 단문 / 솔리드	직립 양문 / 유리	직립 양문 / 솔리드
유효 용량	509 L (17.97 cu ft)	509 L (17.97 cu ft)	1099 L (38.5 cu ft)	1099 L (38.5 cu ft)
선반 / 서랍	6단 / 서랍 선택	6단 / 서랍 선택	12단 / 서랍 선택	12단 / 서랍 선택
내부 치수 (W×D×H)	593 × 585 × 1,500 mm	593 × 585 × 1,500 mm	1,295 × 585 × 1,500 mm	1,295 × 585 × 1,500 mm
외형 치수 (W×D×H)	693 × 813 × 1,981 mm	693 × 813 × 1,981 mm	1,395 × 813 × 1,981 mm	1,395 × 813 × 1,981 mm
포장 치수 (W×D×H)	835 × 915 × 2,170 mm	835 × 915 × 2,170 mm	1,550 × 895 × 2,100 mm	1,550 × 895 × 2,100 mm
순중량 / 총중량	180 / 215 kg	175 / 210 kg	340 / 400 kg	330 / 390 kg
컨테이너 적재 (20ft / 40ft / 40ft HC)	14 / 28 / 28대	14 / 28 / 28대	7 / 15 / 15대	7 / 15 / 15대
작동 소음	40 dB(A)	40 dB(A)	43 dB(A)	43 dB(A)
정격 전류	1.85 A	1.75 A	2.5 A	2.25 A
일일 소비전력량	5.9 kWh/24h	5.3 kWh/24h	6.8 kWh/24h	6 kWh/24h
전원	220 V / 60 Hz	220 V / 60 Hz	220 V / 60 Hz	220 V / 60 Hz
인증	CE	CE	CE	CE

시리즈 공통 사양

항목	사양
온도 설정 범위 / 균일도	2 ~ 8 °C / ±2 °C
냉각 방식 / 성에 제거	강제 순환 냉각(Forced Air Cooling), 밀폐형 압축기 / 자동 제상
냉매 / 단열	탄화수소(HC) / CFC 프리 폴리우레탄
기후 등급	N
컨트롤러 / 디스플레이	마이크로프로세서 / 7인치 터치스크린(온도 그래프, 운전 상태, 이벤트·경보 기록, 사용자 권한 관리)
도어	이중 강화유리(유리문)와 전기 히터(32 °C, 상대습도 80% 결로 방지), 자가 닫힘 힌지(90도 정지), 마그네틱 개스킷
잠금	전자석 잠금 표준, 상단 키 잠금, NFC 리더·지문 리더 선택
경보 항목	고온·저온, 주변 고온, 도어 열림, 정전, 배터리 부족, 센서 오류, 통신 오류, 응축기 과열
경보 출력	음성·시각 경보(음소거 지원), 원격 경보 접점 표준
데이터 인터페이스	USB 표준(온도 데이터 최대 10년 저장), RS485 포트
프린터	선택
포트홀(Access Port)	측벽, 직경 25 mm
이동·고정	유니버설 캐스터 4개, 조절 발 2개
선반 / 서랍	플라스틱 코팅 와이어 선반(높이 조절식) / 완전 인출형 ABS 서랍과 칸막이 선택
조명	LED 내부 조명
선택 사양	동결 방지 서모스탯(DIN 13277), 지문 인식 모듈, NFC 리더, 프린터, 서랍

활용 분야

약품 출납을
기록해야 하는 현장

병원 약제부 — 사용자별 출입 이력을 남기며 주사제와 백신을 선반 단위로 관리합니다.
보건소·접종 거점 — 접종 백신의 반출 시각과 담당자를 카드 인증 이력으로 확인합니다.
임상시험 의약품 보관실 — 시험약에 접근할 수 있는 사람을 담당자로 제한하고, 온도 이력은 USB로 보관합니다.
연구소 시약실 — 카드 인증으로 시약 반출을 추적합니다.

더 알아보기 · 임상시험약 보관, 시험기관 12곳을 한 기준으로

선택 가이드

출납 관리와 용량으로 고르는
HYC-509T 모델

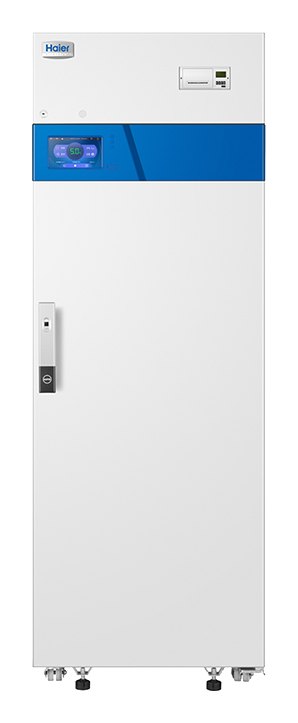

Haier Biomedical HYC-509T 터치스크린 약품 냉장고 - 불투명 도어를 단 모델

유리 도어와 솔리드 도어

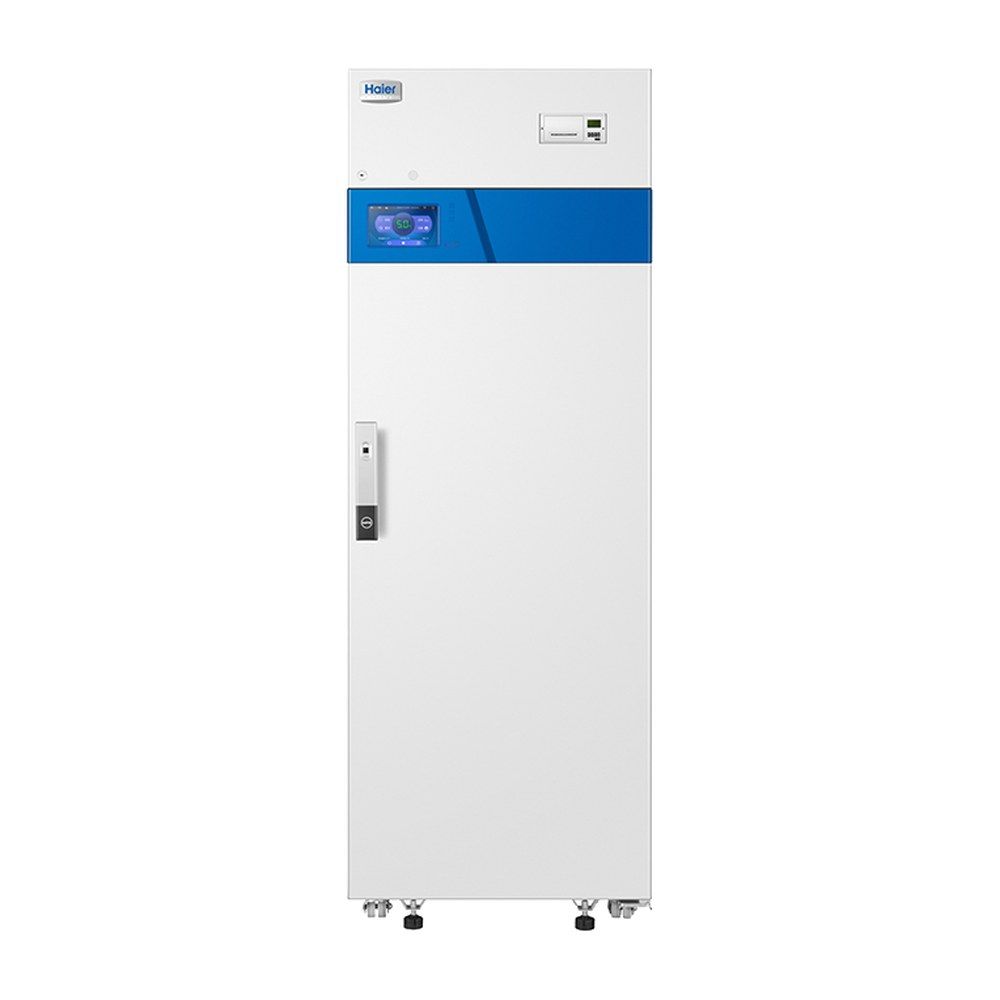

도어 형태는 유리와 솔리드 두 가지입니다. 모델명에 F가 붙은 HYC-509TF와 HYC-1099TF가 솔리드 도어 모델입니다.

이럴 때 (현장 조건·용량)	권장 모델	선택 근거(핵심 차이점)
벽면 폭이 700 mm 안팎인 약제부	HYC-509T · HYC-509TF	단문형으로, 도어를 유리와 솔리드 중에서 고르고 서랍을 더할 수 있습니다.
한 대에 선반 12단이 필요한 중앙 약제부	HYC-1099T · HYC-1099TF	양문형 선반 12단으로 폭 1,395 mm 한 대에 보관량을 모읍니다.
화면 없이 경보와 원격 접점만 필요할 때	HYC-509 LED 약품 냉장고	같은 본체에 LED 표시창을 적용한 기본형입니다.
선반 14단 대형 직립형이 필요할 때	HYC-1031GD 대형 약품 냉장고	선반 14단의 대형 직립형이라 약품군을 더 세분해 보관할 수 있습니다.

더 알아보기 · IQ·OQ·PQ 문서, 단계별로 담을 것

온도 모니터링

JRI 무선 모니터링과
함께 쓰는 이유

하이얼 장비가 시료를 보관하고 처리하는 일을 맡는다면, JRI 무선 모니터링은 그 온도를 장비와 독립적으로 기록하고 알리는 일을 맡습니다. 별도 전지로 동작하는 로거가 온도를 계속 기록하고, 온도가 벗어나면 JRI MySirius가 자리를 비운 담당자에게도 알립니다.

함께 쓰면	현장에서 달라지는 점
장비와 독립된 기록	로거는 교체형 리튬 전지로 최대 6년(23 °C 기준) 동작하고 측정값을 채널당 10,000개까지 저장합니다. 네트워크가 끊겨도 기록은 로거 안에 남습니다.
야간·휴일 원격 알림	온도가 설정 범위를 벗어나면 SMS, 이메일, 음성 전화, 앱 푸시로 알립니다. 주간 당직 일정을 정해 두면 그 시간의 담당자에게 전달됩니다.
여러 장비를 한 화면에서	냉장고, 초저온 냉동고, 액체질소 탱크처럼 온도대가 다른 장비도 프로브만 바꿔 같은 로거로 기록하고, 한 화면에서 비교합니다.
실사에 바로 내는 기록	MySirius Cloud는 데이터를 10년간 보관하고 PDF·CSV로 내보냅니다. Advanced 레벨에서는 감사추적과 전자서명을 제공합니다.
멈추지 않는 교정	Green Digital 프로브는 교정 계수를 프로브 안에 저장합니다. 교정된 프로브로 바꿔 꽂으면 모니터링을 멈추지 않고 교정이 끝납니다.

규제와 기준이 요구하는
온도 기록

온도 기록을 정하는 기준은 시설 종류에 따라 다릅니다. 아래 표에서 우리 시설에 해당하는 기준을 먼저 확인하세요.

기준	요구 내용	JRI로 갖추는 방법
KGSP 의약품 유통품질 관리기준(도매)	자동온도기록장치가 부착된 냉장·냉동설비, 문서는 기록일부터 2년 보존	로거가 자동으로 기록하고 MySirius Cloud가 10년간 보관
KGMP 의약품 제조 및 품질관리기준(제조소)	온·습도 정기 점검, 기록계 정기 교정, 전자기록은 허가된 사람만 입력·변경·삭제하고 백업으로 훼손·소실에 대비	사용자 프로필별 권한, Advanced 레벨 감사추적, 교정 계수를 내장한 교체식 프로브
백신 보관 및 관리 가이드라인 질병관리청 2025.10(접종기관)	자동온도기록장치(DDL) 사용, 설정 온도 이탈 시 즉시 담당자 알람, 냉장고와 분리된 전원, 기록 최소 5년 보관	자체 리튬 전지로 동작하는 로거, MySirius 원격 알림, 10년 데이터 보관
데이터 완전성 평가지침(식약처) 21 CFR Part 11	감사추적, 전자서명, 사람별 권한 분리	MySirius Advanced 레벨(Compliance option)
생명윤리법 시행규칙 배아생성의료기관 표준운영지침(2024)	배아 보관용 잠금장치 부착 액체질소 탱크, 탱크 오작동 방지 같은 안전장치	Cryo 프로브로 탱크 온도를 연속 기록

장비를 갖추는 것만으로 요건이 채워지지는 않습니다. 밸리데이션, 계정 관리 SOP, 기록의 정기 검토를 함께 운영해야 합니다.

더 알아보기 · 의약품 온도기록 규제 지도, 국내편

장비별 권장 구성

이 제품처럼 2~8 °C대를 유지하는 냉장고에는 문을 닫은 채 설치할 수 있는 평판 케이블형 Green Digital 온도 프로브(−40 ~ +80 °C)를 Nova SPY Digital에 꽂거나, 내장 센서형 Nano SPY T1을 챔버 안에 두는 구성을 권장합니다.

감시 대상	권장 구성	측정 범위·정확도
액체질소 탱크, −150 °C 냉동고	Nova SPY Digital + Green Digital Cryo 프로브	−196 ~ −130 °C, ±0.5 °C
−80·−60 °C 초저온 냉동고	Nova SPY Digital + Green Digital Low Temperature 프로브	−90 ~ 0 °C, ±0.2 °C(−90 ~ −40 °C)
−40·−30·−25 °C 냉동고	Nova SPY Digital + Green Digital Low Temperature 프로브	±0.3 °C(−40 ~ 0 °C)
2~8 °C 약품·실험실 냉장고	Nova SPY Digital + Green Digital 온도 프로브, 또는 Nano SPY T1	프로브 −40 ~ +80 °C, ±0.2 °C(−40 ~ +50 °C) T1 −40 ~ +85 °C, ±0.3 °C(−18 ~ +50 °C)
실험실·보관실 환경	Nano SPY TH	−30 ~ +70 °C, 0 ~ 100 %RH
액체질소 보관실 공기	O₂ 트랜스미터 + Nano SPY Universal	산소 농도 0 ~ 25 % vol
보관 공간 온도 매핑	Mapping Kit 15점 Nova SPY Digital	로거 15대, −90 °C까지

측정값은 LINK 통신 모듈을 거쳐 MySirius Cloud로 모입니다. 하이얼 장비와 JRI 모니터링은 모두 (주)테솔이 국내에 공급합니다. 센서·로거 교정은 (주)테솔의 KOLAS 인정 범위에 해당하는지 확인해 안내하고, 온도 매핑과 IQ/OQ/PQ 밸리데이션도 함께 맡습니다.

HYC-509T와 함께 보는
약품 냉장 장비

HYC-509T에 지문 인식 모듈이 기본으로 포함됩니까?
아닙니다. 지문 인식 모듈은 선택 사양이고, 기본 구성은 전자석 잠금과 NFC 인증입니다. 카드 공유가 걱정되는 구역이라면 주문할 때 지문 모듈을 함께 지정하세요.
HYC-509T 터치스크린에서는 어떤 기록을 볼 수 있습니까?
온도 그래프와 운전 상태, 이벤트와 경보 기록을 한 화면에서 볼 수 있습니다. 사용자 권한에 따라 설정 변경이 제한되므로, 담당자별로 열람 범위를 나눠 운용하세요.
HYC-509T는 온도 데이터를 USB에 몇 년까지 저장합니까?
최대 10년치 온도 데이터를 저장합니다. 내려받은 파일은 PC에서 열어 볼 수 있고 품질 감사 증빙으로 보관할 수 있습니다.
HYC-1099T 양문형은 한쪽 문만 열어도 됩니까?
네, 양문형은 문이 둘로 나뉘어 필요한 쪽만 열 수 있습니다. 자주 꺼내는 약품을 한쪽 칸에 모으면 반대편 챔버의 냉기 손실이 줄어듭니다.
HYC-509T는 국내 220 V 전원에서 바로 사용할 수 있습니까?
네, 네 모델 모두 220 V / 60 Hz 전원으로 구동합니다. 정격 전류는 모델별로 1.75 A부터 2.5 A까지 다르므로, 전용 콘센트와 비상 전원 연결을 함께 준비하세요.
