센서 6개로 2~8 °C를 고르게
유지하는 LED 약품 냉장고

Haier Biomedical HYC-509 LED 약품 냉장고

견적 받기

Haier Biomedical HYC-509는 2~8 °C를 고르게 유지하는 509·701·1099 L급 LED 약품 냉장고(LED 디스플레이형 약품 냉장고)입니다. 센서 6개와 VFD 압축기, 고효율 팬 기류가 선반 위치에 따른 편차를 줄입니다. 터치스크린은 없지만 경보와 원격 접점이 기본 구성이어서 약제부의 표준 보관 장비로 쓰기에 알맞습니다.

도어 열림, 온도 이탈, 센서 오류, 배터리, 정전, 응축기 막힘 경보가 음성과 시각 신호로 동시에 울립니다. 원격 경보 접점과 기계식 키 잠금도 기본이며, 냉매는 오존층을 파괴하지 않는 탄화수소입니다. 이 약품 냉장고는 (주)테솔이 국내에 공식 공급합니다.

6개

챔버 온도를 읽는 센서 수

3개 용량대

단문형·중간형·양문형 구성

39 ~ 43 dB(A)

모델별 작동 소음

0.1 °C

LED 표시창 온도 분해능

특징

센서와 기류로
선반 편차를 줄이는 구조

핵심 특징현장에서 달라지는 점
센서 6개 제어 시스템챔버 여러 지점의 온도를 동시에 읽어, 선반 위치에 따른 편차를 제어에 반영합니다.
고효율 기류와 팬 모터선반 위치와 관계없이 2~8 °C가 균일하게 유지되므로, 약품을 어느 칸에 두어도 보관 조건이 같습니다.
VFD 압축기챔버 부하에 맞춰 압축기 회전수를 조절하므로 야간과 주말의 전력 부담이 줄어듭니다.
기본 경보와 원격 경보 접점부저·램프 경보와 함께 접점이 외부 설비로 신호를 보내, 당직자가 야간 이상 징후를 놓치지 않습니다.
기계식 키 잠금약품 반출 구역을 열쇠 보유자로 제한할 수 있고, 필요하면 전자석 잠금을 선택 사양으로 추가할 수 있습니다.
LED 온도 표시와 24시간 기록값0.1 °C 단위의 현재 온도와 최근 상한·하한 온도를 한 화면에서 읽을 수 있어 순회 점검이 빨라집니다.

운용 방식

표시창 방식에 따른
운용 차이

LED형은 현재 온도를 표시창에서 읽고, 이상 신호는 경보와 접점으로 전달하는 단순한 구성입니다. 사용자 인증이나 터치 화면 기록이 필요 없는 약제부에 맞습니다. 문을 연 사람의 이력과 터치 화면의 온도 그래프가 필요하면 같은 본체의 HYC-509T 계열을 검토하세요.

  • 경보 통보: 후면 원격 경보 접점을 건물 중앙 감시반이나 당직실 장치에 연결합니다.
  • 온도 이력: USB와 RS485 인터페이스로 온도 이력을 PC에 수집할 수 있습니다.
  • 잠금: 기계식 키 잠금이 기본이며 전자석 잠금은 선택 사양입니다(HYC-701은 전자석 잠금 해당 없음).

야간에 켜지는 경보 램프

이상이 감지되면 부저가 울리는 동시에 경보 램프가 켜지고 원격 접점이 닫힙니다. 현장에 사람이 없어도 외부 감시반이 신호를 받으며, 부저는 음소거 기능으로 끌 수 있습니다.

더 알아보기 · 하루 수십 번 울리는 알람, 병원 냉장고 알람 다시 짜기

중간 용량

701 L 직립형의
선반과 단열

HYC-701은 내부 620 × 710 × 1,650 mm에 선반 5단을 기본으로 갖추고, 선반을 추가할 수 있습니다. 509 L와 1099 L 사이의 보관량이 필요한 약제부에 알맞습니다. 외형은 760 × 930 × 1,990 mm이며, 불소 프리 폴리우레탄 단열의 캐비닛 두께는 70 mm입니다.

도어 두께는 유리문(GD/GT)이 50 mm, 솔리드(FD/FT)가 70 mm입니다. 터치스크린은 선택 사양이므로, 화면이 필요하면 주문할 때 지정하세요.

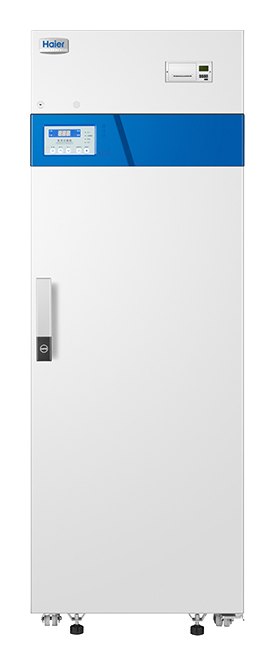

Haier Biomedical HYC-509 LED 약품 냉장고 - 불투명 도어를 단 모델

솔리드 도어 모델

솔리드(불투명) 도어는 내부가 보이지 않는 대신 소비전력이 낮습니다. HYC-701은 유리문이 250 W, 솔리드가 230 W입니다.

사양

509~1099 L
6개 모델 비교 사양

항목HYC-509HYC-509FHYC-1099HYC-1099FHYC-701 GD/GTHYC-701 FD/FT
도어 형태직립 단문 / 유리직립 단문 / 솔리드직립 양문 / 유리직립 양문 / 솔리드직립 단문 / 유리직립 단문 / 솔리드
유효 용량509 L (17.97 cu ft)509 L (17.97 cu ft)1099 L (38.5 cu ft)1099 L (38.5 cu ft)701 L (24.76 cu ft)701 L (24.76 cu ft)
선반6단 (서랍 선택)6단 (서랍 선택)12단 (서랍 선택)12단 (서랍 선택)5단 (추가 선택)5단 (추가 선택)
내부 치수 (W×D×H)593 × 585 × 1,500 mm593 × 585 × 1,500 mm1,295 × 585 × 1,500 mm1,295 × 585 × 1,500 mm620 × 710 × 1,650 mm620 × 710 × 1,650 mm
외형 치수 (W×D×H)693 × 813 × 1,981 mm693 × 813 × 1,981 mm1,395 × 813 × 1,981 mm1,395 × 813 × 1,981 mm760 × 930 × 1,990 mm760 × 930 × 1,990 mm
포장 치수 (W×D×H)835 × 915 × 2,170 mm835 × 915 × 2,170 mm1,550 × 895 × 2,100 mm1,550 × 895 × 2,100 mm830 × 970 × 2,150 mm830 × 970 × 2,150 mm
순중량 / 총중량180 / 215 kg175 / 210 kg340 / 400 kg330 / 390 kg148 / 190 kg131.5 / 173 kg
컨테이너 적재 (20ft / 40ft / 40ft HC)14 / 28 / 28대14 / 28 / 28대7 / 15 / 15대7 / 15 / 15대14 / 28 / 28대14 / 28 / 28대
작동 소음40 dB(A)40 dB(A)43 dB(A)43 dB(A)39 dB(A)39 dB(A)
온도 균일도±2 °C±2 °C±2 °C±2 °C±1.5 °C±1.5 °C
정격 전류1.85 A1.75 A2.5 A2.25 A1.67 A1.67 A
일일 소비전력량5.9 kWh/24h5.3 kWh/24h6.8 kWh/24h6 kWh/24h0.72 kWh/24h0.6 kWh/24h
냉매탄화수소(HC)탄화수소(HC)탄화수소(HC)탄화수소(HC)R600aR600a
USB 인터페이스 / RS485지원 / 지원지원 / 지원지원 / 지원지원 / 지원지원 / 지원지원 / 지원
전원220 V / 60 Hz220 V / 60 Hz220 V / 60 Hz220 V / 60 Hz220 V / 60 Hz220 V / 60 Hz
인증CECECECECE, DIN 13277CE, DIN 13277

시리즈 공통 사양

항목사양
온도 설정 범위2 ~ 8 °C
냉각 방식 / 성에 제거강제 순환 냉각(Forced Air Cooling), 밀폐형 압축기 / 자동 제상
압축기VFD(가변 주파수) 압축기, 고효율 팬 모터
기후 등급N (HYC-701은 주변 온도 16 ~ 32 °C)
컨트롤러 / 디스플레이마이크로프로세서 / LED, 분해능 0.1 °C, 24시간 상한·하한 온도 표시 (HYC-701 터치스크린 선택)
도어유리문: HYC-509 계열 이중 강화유리·HYC-701 3중 유리와 전기 히터(32 °C, 상대습도 80% 결로 방지), 자가 닫힘 힌지(90도 정지), 마그네틱 개스킷
잠금상단 키 잠금 기본, 전자석 잠금 선택 (HYC-701 전자석 잠금 해당 없음)
경보 항목고온·저온, 주변 고온, 도어 열림, 정전, 배터리 부족, 센서 오류, 통신 오류, 응축기 과열 (HYC-701은 원격 경보 포함 9개 항목)
경보 출력음성·시각 경보(음소거 지원), 후면 원격 경보 접점 표준
프린터선택
포트홀(Access Port)측벽 직경 25 mm (HYC-701 1개)
이동·고정캐스터 4개, 조절 발 2개
선반 재질 / 조명플라스틱 코팅 와이어 / LED 내부 조명
선택 사양전자석 잠금(HYC-509 계열), 동결 방지 서모스탯, 서랍(HYC-509 계열), 선반 추가(HYC-701), 프린터

활용 분야

표준 약품 보관에
적합한 LED형

  • 병원 약제부 — 현재 온도와 경보만 필요한 병동 상비약과 주사제를 보관합니다.
  • 약국·제약 회사 — 단문형으로 일상 약품을 보관하고, 보관량이 늘면 중간 용량형을 씁니다.
  • 의료 취약 지역 공급 사업 — 백신을 2~8 °C로 보관하며 경보를 관리합니다.
  • 대학·연구소 — 시약과 생물학 시료를 설정 온도 범위에서 보관합니다.

더 알아보기 · 백신 보관 가이드라인 2025, 달라진 것과 할 일

선택 가이드

용량과 도어로 고르는
LED 약품 냉장고

이럴 때 (현장 조건·용량)권장 모델선택 근거(핵심 차이점)
약제부 폭이 좁고 선반 6단이면 충분하다면HYC-509 · HYC-509F외형 폭 693 mm 단문형이며, 도어는 유리와 솔리드 중에서 고를 수 있습니다.
중간 보관량에 USB·RS485가 필요하다면HYC-701 GD/GT · FD/FT선반 5단을 기본으로 추가할 수 있고, USB와 RS485를 모두 지원합니다.
한 대에 선반 12단이 필요하다면HYC-1099 · HYC-1099F양문형 폭 1,395 mm에 선반 12단을 갖췄습니다.
사용자 인증과 화면 기록이 필요하다면HYC-509T 터치스크린 약품 냉장고NFC 인증과 7인치 터치스크린 이력 관리가 추가됩니다.

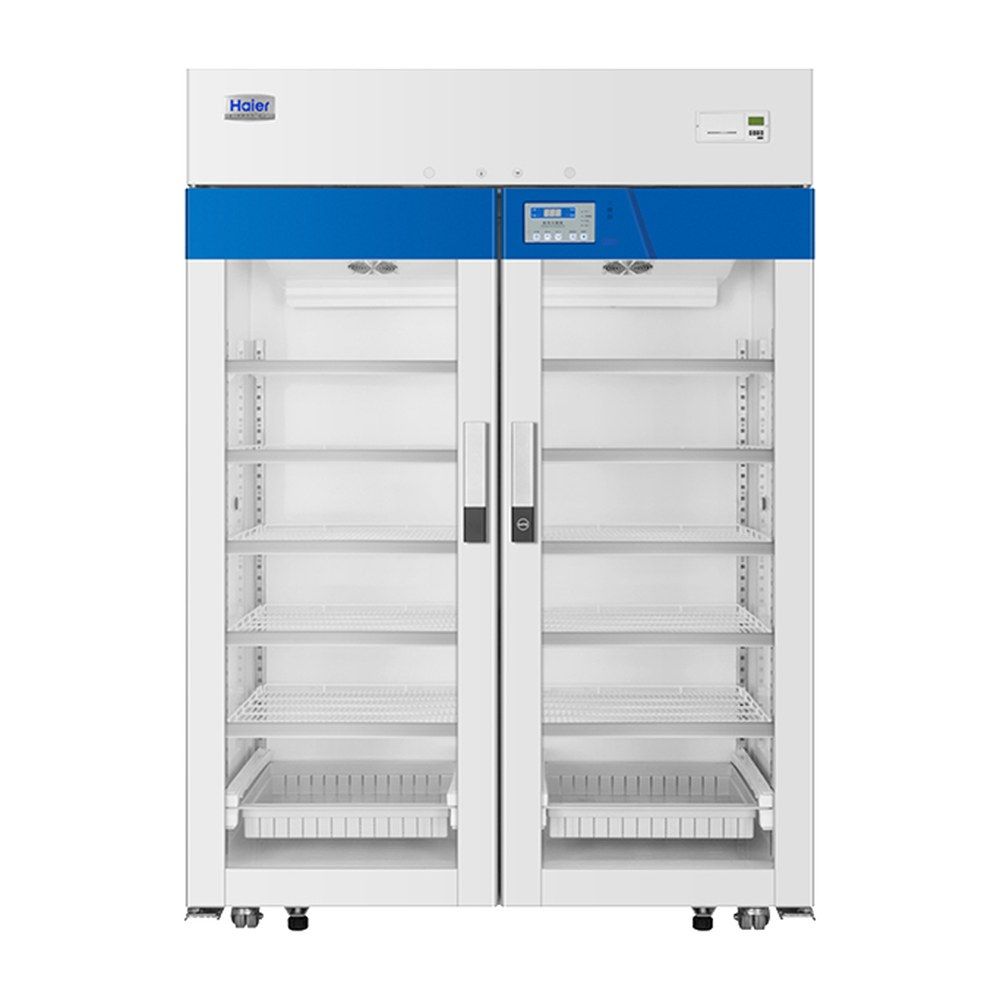

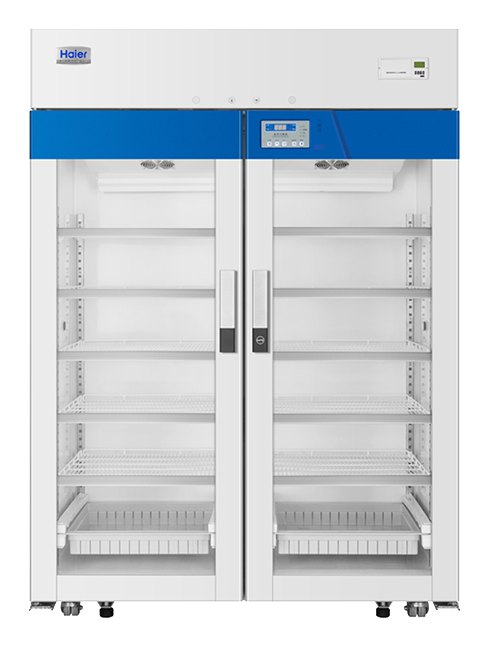

Haier Biomedical HYC-509 LED 약품 냉장고 - 같은 디자인의 양문 유리 도어 대형 모델

양문 유리 도어 대형 모델

양문형은 외형 폭 1,395 mm에 선반 12단을 갖춘 가장 큰 구성입니다. 한 대에 보관량을 모아야 할 때 고려하세요.

더 알아보기 · IQ·OQ·PQ 문서, 단계별로 담을 것

온도 모니터링

JRI 무선 모니터링과
함께 쓰는 이유

하이얼 장비가 시료를 보관하고 처리하는 일을 맡는다면, JRI 무선 모니터링은 그 온도를 장비와 독립적으로 기록하고 알리는 일을 맡습니다. 별도 전지로 동작하는 로거가 온도를 계속 기록하고, 온도가 벗어나면 JRI MySirius가 자리를 비운 담당자에게도 알립니다.

함께 쓰면현장에서 달라지는 점
장비와 독립된 기록로거는 교체형 리튬 전지로 최대 6년(23 °C 기준) 동작하고 측정값을 채널당 10,000개까지 저장합니다. 네트워크가 끊겨도 기록은 로거 안에 남습니다.
야간·휴일 원격 알림온도가 설정 범위를 벗어나면 SMS, 이메일, 음성 전화, 앱 푸시로 알립니다. 주간 당직 일정을 정해 두면 그 시간의 담당자에게 전달됩니다.
여러 장비를 한 화면에서냉장고, 초저온 냉동고, 액체질소 탱크처럼 온도대가 다른 장비도 프로브만 바꿔 같은 로거로 기록하고, 한 화면에서 비교합니다.
실사에 바로 내는 기록MySirius Cloud는 데이터를 10년간 보관하고 PDF·CSV로 내보냅니다. Advanced 레벨에서는 감사추적과 전자서명을 제공합니다.
멈추지 않는 교정Green Digital 프로브는 교정 계수를 프로브 안에 저장합니다. 교정된 프로브로 바꿔 꽂으면 모니터링을 멈추지 않고 교정이 끝납니다.

규제와 기준이 요구하는
온도 기록

온도 기록을 정하는 기준은 시설 종류에 따라 다릅니다. 아래 표에서 우리 시설에 해당하는 기준을 먼저 확인하세요.

기준요구 내용JRI로 갖추는 방법
KGSP
의약품 유통품질 관리기준(도매)		자동온도기록장치가 부착된 냉장·냉동설비, 문서는 기록일부터 2년 보존로거가 자동으로 기록하고 MySirius Cloud가 10년간 보관
KGMP
의약품 제조 및 품질관리기준(제조소)		온·습도 정기 점검, 기록계 정기 교정, 전자기록은 허가된 사람만 입력·변경·삭제하고 백업으로 훼손·소실에 대비사용자 프로필별 권한, Advanced 레벨 감사추적, 교정 계수를 내장한 교체식 프로브
백신 보관 및 관리 가이드라인
질병관리청 2025.10(접종기관)		자동온도기록장치(DDL) 사용, 설정 온도 이탈 시 즉시 담당자 알람, 냉장고와 분리된 전원, 기록 최소 5년 보관자체 리튬 전지로 동작하는 로거, MySirius 원격 알림, 10년 데이터 보관
데이터 완전성 평가지침(식약처)
21 CFR Part 11		감사추적, 전자서명, 사람별 권한 분리MySirius Advanced 레벨(Compliance option)
생명윤리법 시행규칙
배아생성의료기관 표준운영지침(2024)		배아 보관용 잠금장치 부착 액체질소 탱크, 탱크 오작동 방지 같은 안전장치Cryo 프로브로 탱크 온도를 연속 기록

장비를 갖추는 것만으로 요건이 채워지지는 않습니다. 밸리데이션, 계정 관리 SOP, 기록의 정기 검토를 함께 운영해야 합니다.

더 알아보기 · 의약품 온도기록 규제 지도, 국내편

장비별 권장 구성

이 제품처럼 2~8 °C대를 유지하는 냉장고에는 문을 닫은 채 설치할 수 있는 평판 케이블형 Green Digital 온도 프로브(−40 ~ +80 °C)를 Nova SPY Digital에 꽂거나, 내장 센서형 Nano SPY T1을 챔버 안에 두는 구성을 권장합니다.

감시 대상권장 구성측정 범위·정확도
액체질소 탱크, −150 °C 냉동고Nova SPY Digital + Green Digital Cryo 프로브−196 ~ −130 °C, ±0.5 °C
−80·−60 °C 초저온 냉동고Nova SPY Digital + Green Digital Low Temperature 프로브−90 ~ 0 °C, ±0.2 °C(−90 ~ −40 °C)
−40·−30·−25 °C 냉동고Nova SPY Digital + Green Digital Low Temperature 프로브±0.3 °C(−40 ~ 0 °C)
2~8 °C 약품·실험실 냉장고Nova SPY Digital + Green Digital 온도 프로브, 또는 Nano SPY T1프로브 −40 ~ +80 °C, ±0.2 °C(−40 ~ +50 °C)
T1 −40 ~ +85 °C, ±0.3 °C(−18 ~ +50 °C)
실험실·보관실 환경Nano SPY TH−30 ~ +70 °C, 0 ~ 100 %RH
액체질소 보관실 공기O₂ 트랜스미터 + Nano SPY Universal산소 농도 0 ~ 25 % vol
보관 공간 온도 매핑Mapping Kit 15점 Nova SPY Digital로거 15대, −90 °C까지

측정값은 LINK 통신 모듈을 거쳐 MySirius Cloud로 모입니다. 하이얼 장비와 JRI 모니터링은 모두 (주)테솔이 국내에 공급합니다. 센서·로거 교정은 (주)테솔의 KOLAS 인정 범위에 해당하는지 확인해 안내하고, 온도 매핑과 IQ/OQ/PQ 밸리데이션도 함께 맡습니다.
