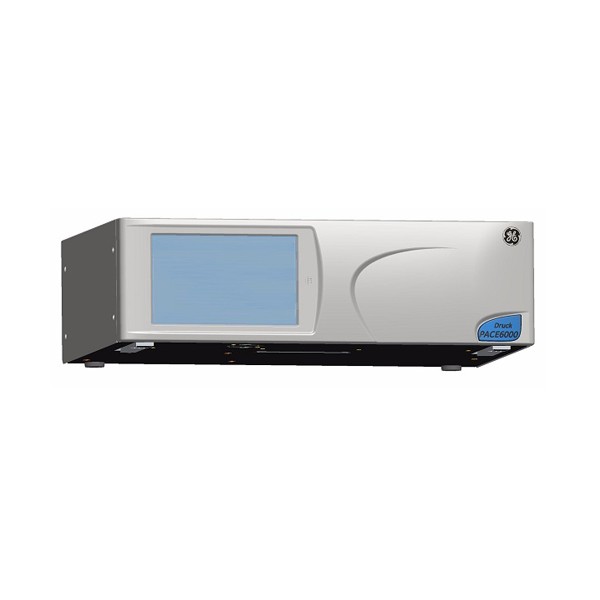

Druck PACE6000 압력 교정 기기

MODEL: PACE6000
브랜드

제품문의 구매하기

두 압력 범위를 동시에
제어하는 2채널 압력 컨트롤러

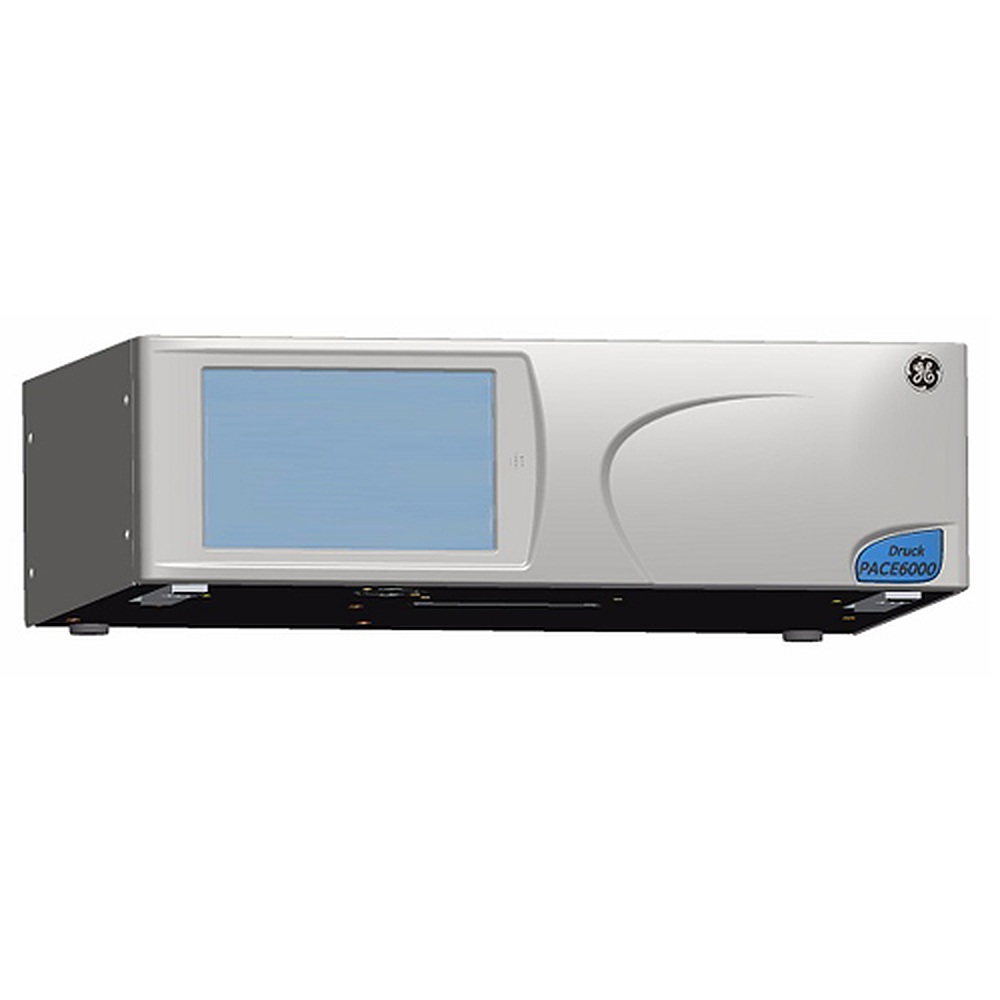

Druck PACE6000 2채널 압력 컨트롤러

견적 받기

Druck PACE6000은 제어 모듈 두 개를 꽂아 두 범위를 동시에 제어하는 2채널 모듈형 압력 컨트롤러(Modular Pressure Controller)입니다. 단일 채널, 자동 범위, 동시 2채널 운용을 모두 지원하며, 항공 옵션 CM2-A로 고도와 대기속도 시험도 진행합니다.

300 cc를 5초에 채우는 제어 속도로 두 범위 트랜스미터의 교정 시간이 짧아지고, 모듈을 바꿔 시험 목적에 맞는 정밀도와 범위를 고를 수 있습니다. 7인치 터치 화면으로 조작하는 이 컨트롤러는 (주)테솔이 국내에 공식 공급합니다.

동시 2채널

제어 모듈 두 개

5초

300 cc 채우기 제어 속도

7인치

TFT 터치 화면

0.001 % FS

CM3 정밀도, 2 · 3.5 bar a

특징

두 범위를 함께 제어하는
모듈형 구성

핵심 특징	현장에서 달라지는 점
모듈 교체형	제어 모듈을 바꿔 범위와 정밀도를 고르므로 시험 대상이 달라져도 섀시는 그대로 사용합니다.
동시 2채널 제어	한 대에서 두 범위를 함께 제어하므로 두 범위 트랜스미터를 한 번 연결해 교정을 마칩니다.
자동 범위	범위를 자동으로 바꿔 가며 제어하므로 넓은 압력 구간을 끊김 없이 이어 시험합니다.
항공 옵션	CM2-A로 고도와 대기속도 시험까지 같은 섀시에서 진행합니다.
빠른 제어 속도	300 cc를 채우는 데 5초가 걸려 설정 압력까지 대기 시간이 짧습니다.
누설·파열 시험	누설과 파열 시험, 시험 프로그램으로 반복 작업을 자동화합니다.

제어 모듈

CM 모듈별 정밀도와
제어 안정도

제어 모듈	정밀도	제어 안정도
CM0	0.02 % Rdg + 0.02 % FS	0.005 % FS
CM1	0.01 % Rdg + 0.01 % FS	0.003 % FS
CM2	0.005 % Rdg + 0.005 % FS	0.001 % FS
CM3 (절대압)	0.001 % FS (2 · 3.5 bar a) · 0.0015 % FS (8 ~ 211 bar a)	절대 범위 FS의 0.001 %

CM3의 정확도(2 sigma)는 별도 값이며 2 · 3.5 bar는 0.0016 % RDG + 0.0033 % FS입니다. 장기 안정도는 CM0 ~ CM2가 연 0.01 % 읽음값(2 ~ 210 bar g)이고, CM3는 8 ~ 211 bar a에서 28일에 0.001 % FS입니다.

채널 운용

두 범위를
한 대에서 교정

두 범위 트랜스미터를 한 번에 교정

제어 모듈 두 개를 꽂으면 저압 범위와 고압 범위를 한 대에서 동시에 제어합니다. 같은 섀시에서 단일 채널과 자동 범위 운용도 선택하므로 시험 항목마다 연결을 바꾸는 번거로움이 줄어듭니다.

항공 시험

피토 정압 계기를
시험하는 옵션

고도와 대기속도를 시험하는 CM2-A

항공 옵션 CM2-A는 고도 −3,000 ~ +55,000 ft, 대기속도 650 kt까지 시험하며 피토 정압 계기를 연결해 지시값을 확인합니다. 누설·파열 시험과 시험 프로그램은 항공 정비 벤치에서도 같은 방식으로 사용합니다.

사양

섀시
사양

항목	사양
채널	제어 모듈 2개 · 단일 · 자동 범위 · 동시 2채널 제어
제어 속도	300 cc 채우기 5초
화면	7인치 TFT 터치
항공 옵션	CM2-A 고도 −3,000 ~ +55,000 ft · 대기속도 650 kt까지
동작 온도	10 ~ 50 °C (교정 15 ~ 45 °C)
측정 범위	25 mbar ~ 210 bar 게이지 (CM3 절대압은 211 bar a까지), 음압 게이지 교정 기본
압력 매질	건조 · 무유 · 비가연성 기체, 공급 압력은 최대 출구 압력보다 10 % 이상 높게
통신	RS232 · IEEE-488 · 이더넷 · USB
전원	90 ~ 130 V ac · 180 ~ 260 V ac, 47 ~ 63 Hz

활용 분야

두 범위 교정과
항공 정비

두 범위 교정 — 두 범위 트랜스미터를 한 대에서 교정합니다.
항공 정비 — 항공 정비 현장에서 피토 정압 계기를 시험합니다.
누설·파열 시험 — 누설과 파열 시험으로 압력 기기를 점검합니다.
반복 시험 — 정해진 시험 프로그램으로 반복 작업을 진행합니다.

선택 가이드

채널 수와 옵션으로
고르는 구성

이럴 때 (현장 조건·용량)	권장 모델	선택 이유
두 범위를 동시에 제어할 때	PACE6000	제어 모듈 두 개로 동시 2채널을 운용합니다.
단일 채널이면 충분할 때	PACE5000	같은 제어 모듈을 한 개 꽂는 단일 채널 컨트롤러입니다.
고도와 대기속도를 시험할 때	PACE6000 + CM2-A	항공 옵션 모듈이 피토 정압 시험을 맡습니다.

구성·옵션

섀시와
제어 모듈

섀시 — 2채널 모듈형 PACE6000 본체입니다.
제어 모듈 — CM0 ~ CM3를 단일·자동 범위·동시 2채널 운용에 사용합니다.
옵션 — CM2-A 항공 모듈을 추가할 수 있습니다.

교정 기준으로 쓰는 컨트롤러일수록 교정 주기와 이력을 함께 관리해야 합니다. 교정 방법과 일정은 (주)테솔이 KOLAS 인정 범위 안에서 안내해 드립니다.

PACE6000과 함께 보는
압력 컨트롤러

PACE6000에는 제어 모듈을 몇 개 꽂을 수 있습니까?
두 개를 꽂을 수 있습니다. 두 범위를 동시에 제어하거나 단일 채널, 자동 범위로도 운용할 수 있습니다.
PACE6000은 두 채널을 동시에 제어할 수 있습니까?
동시에 제어합니다. 제어 모듈 두 개로 2채널을 동시에 제어하며, 단일 채널과 자동 범위로도 운용합니다.
CM3의 0.001 % FS는 정확도입니까?
아니요, 2 · 3.5 bar 절대 범위의 정밀도입니다. 같은 범위의 정확도(2 sigma)는 0.0016 % RDG + 0.0033 % FS입니다.
단일 채널이면 어떤 모델을 고릅니까?
PACE5000을 선택하세요. 같은 제어 모듈을 한 개 꽂는 단일 채널 컨트롤러입니다.
PACE6000으로 항공 시험은 어떻게 진행합니까?
CM2-A 항공 옵션으로 고도와 대기속도를 설정해 피토 정압 계기를 시험합니다.

Druck PACE6000 압력 교정 기기
