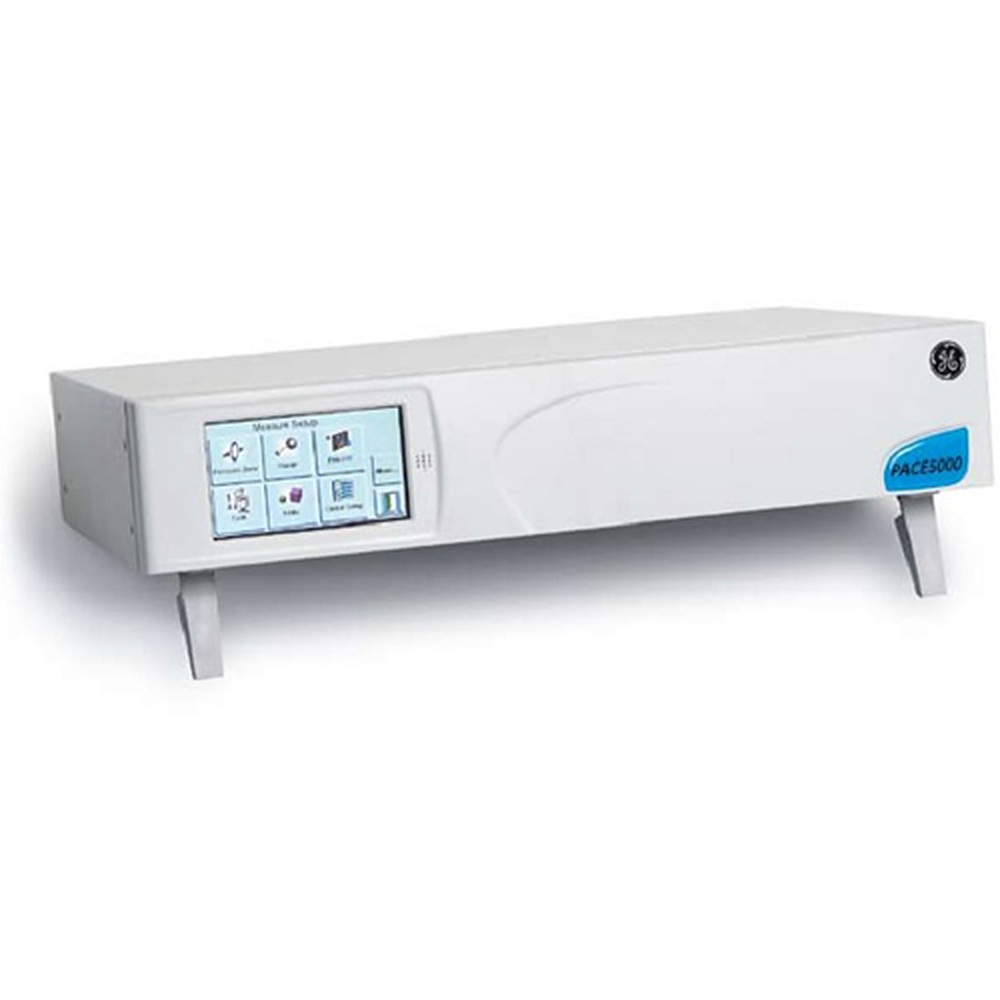

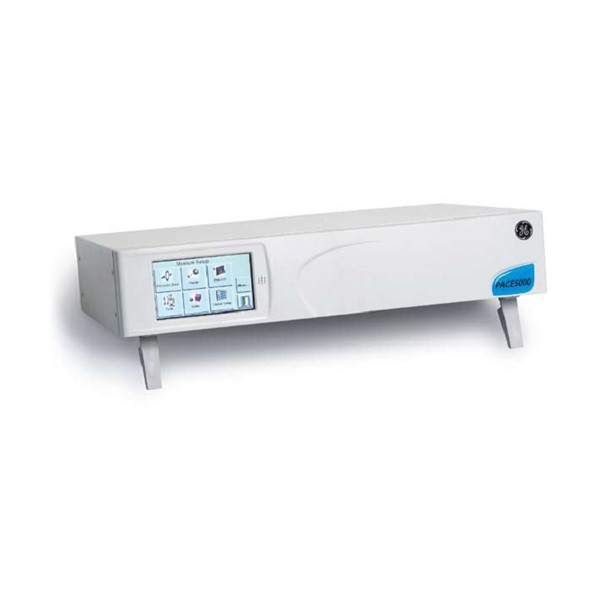

Druck PACE5000 압력 교정 기기

MODEL: PACE5000
브랜드

제품문의 구매하기

제어 모듈을 바꿔 범위와
성능을 고르는 압력 컨트롤러

Druck PACE5000 단일 채널 압력 컨트롤러

견적 받기

Druck PACE5000은 앞면에 꽂는 제어 모듈(CM) 하나로 범위와 성능이 정해지는 단일 채널 모듈형 압력 컨트롤러(Modular Pressure Controller)입니다. 25 mbar부터 210 bar 게이지까지 압력을 발생하고 제어하며, 절대압은 CM3 모듈이 담당합니다.

300 cc를 5초에 채우는 제어 속도로 시험 대기 시간이 짧고, CM0·CM1·CM2 세 단계 모듈 가운데 시험 목적에 맞는 정밀도를 고를 수 있습니다. 모듈 교체형 구조의 이 컨트롤러는 (주)테솔이 국내에 공식 공급합니다.

CM0 ~ CM3

제어 모듈 네 종

5초

300 cc 채우기 제어 속도

0.005 % Rdg

CM2 정밀도 기준

4.3인치

TFT 터치 화면

특징

모듈로 범위를 정하는
단일 채널 컨트롤러

핵심 특징	현장에서 달라지는 점
모듈 교체형	앞면에 꽂는 CM 모듈로 범위와 성능을 고르므로 시험 범위가 바뀌어도 섀시를 그대로 유지합니다.
빠른 제어 속도	300 cc를 5초 안에 채우는 제어 속도로 설정 압력 도달까지 대기 시간이 짧습니다.
정밀 모듈 3단계	CM0·CM1·CM2 가운데 요구 정밀도에 맞는 등급을 고릅니다.
절대압 모듈	CM3 공진 센서가 절대압 범위를 담당해 기압 기준 시험에도 대응합니다.
시험 기능	스위치 접점 시험과 누설 시험을 자동으로 진행해 반복 작업의 부담이 줄어듭니다.
기본 통신 구성	RS232, IEEE-488, 이더넷, USB를 갖춰 자동화 시스템에 연결합니다.

제어 모듈

모듈별 정밀도와
제어 안정도

제어 모듈	정밀도	제어 안정도
CM0 (표준)	0.02 % Rdg + 0.02 % FS	0.005 % FS
CM1 (고급)	0.01 % Rdg + 0.01 % FS	0.003 % FS
CM2 (프리미엄)	0.005 % Rdg + 0.005 % FS	0.001 % FS
CM3 (공진, 절대압)	0.001 % FS (2 · 3.5 bar a) · 0.0015 % FS (8 ~ 211 bar a)	절대 범위 FS의 0.001 %

CM0 ~ CM2의 정밀도는 % Rdg와 % FS 두 항을 더한 값입니다(가장 낮은 범위는 예외). 장기 안정도는 별도 항목으로, 2 ~ 210 bar g에서 연 0.01 % rdg, 1 bar g는 0.02 %, 25 ~ 700 mbar g는 0.03 %입니다.

값의 구분

정밀도와 제어 안정도의
구분

제어 안정도는 설정 압력을 유지하는 성능

CM2의 0.001 % FS는 설정 압력을 유지하는 제어 안정도이며, 측정 정밀도는 0.005 % Rdg + 0.005 % FS입니다. 두 값을 섞어 읽으면 불확도 예산이 틀어지므로 교정 성적서는 정밀도와 장기 안정도를 기준으로 계산합니다.

모듈 교체

앞면에서 바꿔 꽂는
제어 모듈

범위가 바뀌면 모듈만 교체합니다

CM 모듈은 앞면에서 바꿔 꽂습니다. CM0 ~ CM2의 범위는 25 mbar ~ 210 bar 게이지이고 음압 게이지 교정을 기본으로 지원하며, 절대압이 필요하면 CM3로 교체합니다.

사양

섀시
사양

항목	사양
제어 속도	300 cc 채우기 5초
화면	4.3인치 TFT 터치 (¼ VGA 와이드 컬러 그래픽 LCD)
통신	RS232 · IEEE-488 · 이더넷 · USB · DPI520 에뮬레이션
동작 온도	10 ~ 50 °C (교정 15 ~ 45 °C, 보관 −20 ~ 70 °C)
제어 모듈	CM0 · CM1 · CM2 · CM3
제어 모듈 범위	25 · 70 · 200 · 350 · 700 mbar · 1 · 2 · 3.5 · 7 · 10 · 20 · 35 · 70 · 100 · 135 · 210 bar (0.35 ~ 3000 psi)
저압 범위 정밀도	200 mbar 0.02 % Rdg + 0.02 % FS · 70 mbar 0.05 % Rdg + 0.05 % FS · 25 mbar 0.1 % Rdg + 0.1 % FS (절대압 범위는 0.01 kPa 추가)
음압 정밀도	정압 범위와 같음
기압 정밀도	0.01 kPa (장기 안정도 연 0.01 kPa)
가스 소비	전원 꺼짐 · 측정 모드에서 없음
초과 압력 표시	FS + 10 % FS
압력 매질	건조 공기 · 질소 (공급 압력은 FS + 10 % FS, 7 MPa 범위는 7.7 MPa)
분해능	±9999999
압력 단위	24종 + 사용자 정의 4종
전원	90 ~ 130 V ac · 180 ~ 260 V ac, 47 ~ 63 Hz
보호 등급 · 습도	IP30 · 5 ~ 95 % RH 비응축
진동 · 충격	MIL-T-28800E · EN61010
적합 규격	EN61010 · EN61326 · PED · RoHS · WEEE · CE
크기 · 무게	440 mm × 2U × 320 mm · 10.1 kg
연결 피팅	G 1/8 암 (다른 규격은 어댑터)

활용 분야

단일 범위 교정과
시험 현장

스위치·게이지 시험 — 압력 스위치와 게이지의 접점과 범위를 시험합니다.
트랜스미터 교정 — 압력 트랜스미터를 단일 범위에서 교정합니다.
누설 시험 — 자동 누설 시험으로 밀폐 상태를 확인합니다.
반복 시험 — 정해진 시험 프로그램으로 반복 작업을 진행합니다.

선택 가이드

채널 수에 따른
컨트롤러 선택

이럴 때 (현장 조건·용량)	권장 모델	선택 이유
단일 채널 압력 제어가 필요할 때	PACE5000	제어 모듈 한 개로 범위와 정밀도를 정합니다.
두 범위를 동시에 제어할 때	PACE6000	제어 모듈 두 개로 동시 2채널을 운용합니다.
값을 읽기만 할 때	PACE1000	제어 기능 없이 정밀하게 읽는 지시계입니다.

구성·옵션

섀시와
제어 모듈

섀시 — PACE5000 본체이며 시험 기능을 기본으로 갖춥니다.
제어 모듈 — CM0 ~ CM3 가운데 범위와 정밀도에 맞춰 선택합니다.

압력 컨트롤러는 교정 기준으로 사용하므로 교정 주기와 이력을 함께 관리해야 합니다. 교정이 필요하면 (주)테솔의 KOLAS 인정 범위에 해당하는지 확인해 안내해 드립니다.

PACE5000과 함께 보는
압력 컨트롤러

PACE5000의 제어 속도는 어느 정도입니까?
300 cc를 채우는 데 5초가 걸립니다. 용적이 큰 배관에서는 설정 압력 도달 시간이 늘어납니다.
PACE5000의 CM 모듈은 어떻게 교체합니까?
앞면에 꽂아 교체합니다. 범위와 성능은 CM0 ~ CM3 모듈이 정합니다.
CM2의 0.001 % FS는 정확도입니까?
아니요, 제어 안정도입니다. CM2의 측정 정밀도는 0.005 % Rdg + 0.005 % FS입니다.
PACE5000은 두 범위를 동시에 제어할 수 있습니까?
아니요, PACE5000은 단일 채널이라 동시에 제어할 수 없습니다. 두 채널 동시 제어는 PACE6000이 담당합니다.
PACE5000에는 어떤 기체를 사용합니까?
건조 공기나 질소를 사용합니다. 공급 압력은 범위 FS에 10 %를 더한 값이 필요합니다.
