Fluke Calibration 6270A 압력 컨트롤러/교정기

MODEL: 6270A
브랜드: FLUKE CALIBRATION

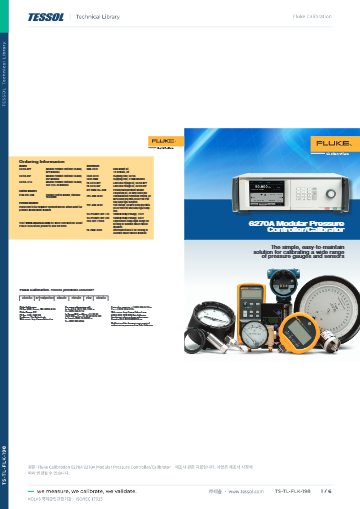

제품 자료: 6270A Modular Pressure Controller/Calibrator 데이터시트(영문)

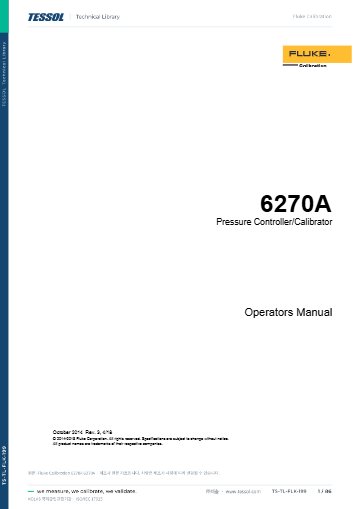

6270A 사용 설명서(영문)

온도 교정기 종합카탈로그

전기 교정기 종합카탈로그

제품문의 구매하기

모듈을 다섯 개까지 꽂아
범위를 넓히는 압력 컨트롤러

Fluke Calibration 6270A 모듈형 압력 컨트롤러 · 교정기

견적 받기

Fluke Calibration 국내 공식 대리점

Fluke Calibration 6270A는 섀시 하나에 압력 측정 모듈을 다섯 개까지 꽂아 진공부터 20 MPa까지 기체 압력을 제어하는 모듈형 압력 컨트롤러·교정기입니다. 교정할 범위가 바뀌면 그에 맞는 모듈로 바꿔 꽂을 수 있습니다.

측정 성능은 섀시가 아니라 꽂은 모듈이 정합니다. PM600은 스팬의 30 ~ 100 %에서, PM500은 50 ~ 100 %에서 0.01 % 읽음값입니다. 이 압력 컨트롤러는 (주)테솔이 국내에 공식 공급합니다.

20 MPa

기체 압력 상한 (3,000 psi)

5개

모듈 최대 수, 범위 자동 선택

1 kPa

최저 제어점, 절대압 (0.15 psi)

10:1

일반 턴다운

특징

모듈 조합으로 넓히는
6270A 압력 범위

핵심 특징	현장에서 달라지는 점
모듈 조합	PM200 · PM500 · PM600을 한 섀시에 섞어 꽂을 수 있어 필요한 범위와 등급만 골라 구성합니다.
범위 자동 선택	꽂은 모듈 가운데 맞는 범위를 자동으로 골라 줍니다.
낮은 제어점	절대압 1 kPa (0.15 psi)까지 낮게 제어합니다.
동적 모드 제어 정밀도	범위에 따라 ±0.001 %에서 ±0.005 %의 제어 정밀도입니다.
PM600 절대 모드	절대 모드 PM600 모듈에는 온보드 기압계가 들어 있습니다.
자동화 통신	IEEE 488.2 · 이더넷 · RS232 · USB를 지원합니다.
깨끗한 기체	순도 99.5 % 이상의 질소나 공기를 입자 1.25 µm 이하로 걸러 공급해야 하므로 공급 라인을 미리 갖추세요.
3U 랙 장착	147 × 454 × 488 mm 크기의 3U 19인치 랙에 장착할 수 있습니다.

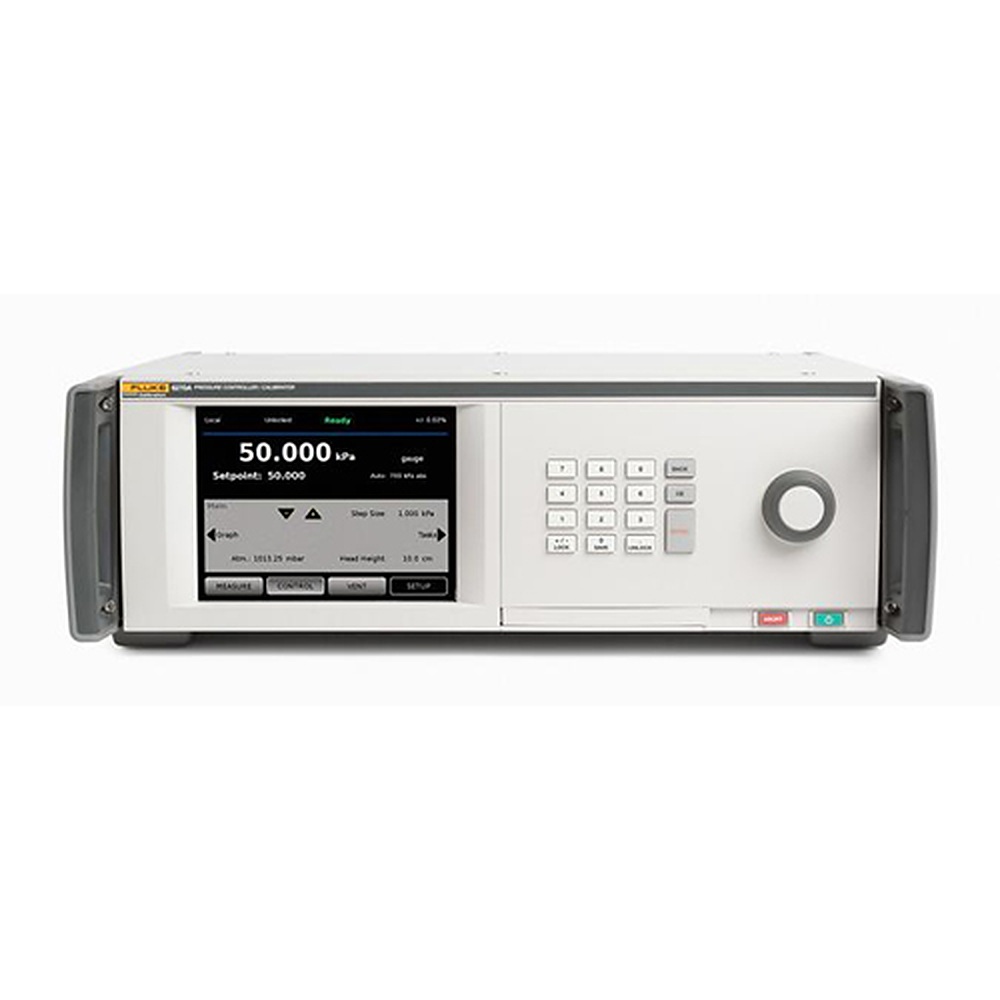

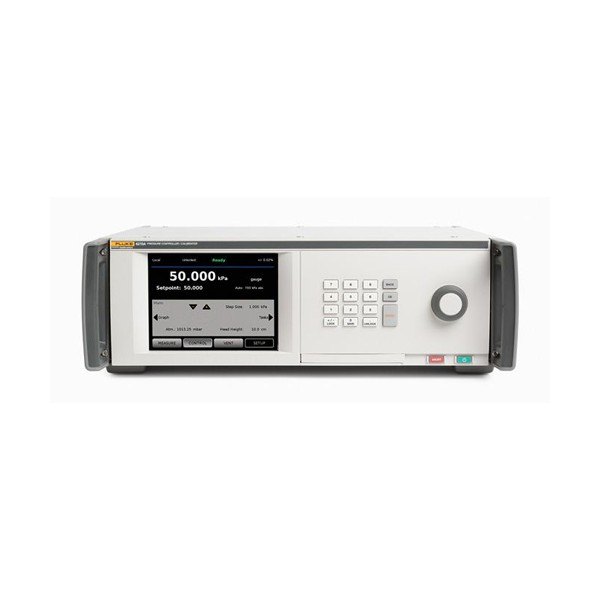

터치 화면과 키패드가 있는 랙형 압력 컨트롤러 전면

모듈 선택

6270A 모듈별 불확도
비교와 선택

모듈	1년 불확도	적용 조건
PM600	0.01 % 읽음값 또는 Q-RPT 스팬의 0.003 % 중 큰 값	읽음값 기준은 모듈 스팬의 30 ~ 100 % · BG15K(−15 ~ 15 kPa)부터 20 MPa까지
PM500	0.01 % 읽음값	스팬의 50 ~ 100 % · 45개 넘는 범위, 저차압 ~ 20 MPa
PM200	0.02 % FS	낮은 범위는 최대 0.20 % FS
BRM600-BA100K	0.01 % (상대) 불확도	기압 기준 70 ~ 110 kPa 절대압

8270A와 공유하는 모듈 계열

PM600 · PM500 · PM200 모듈은 8270A · 8370A와 같은 플랫폼이며, 산업용 2271A도 PM200 · PM500 모듈을 사용합니다. 모듈을 다른 장비와 함께 쓰면 보유해야 할 측정 모듈 수를 줄일 수 있습니다.

교정 관리

섀시가 아닌
모듈 기준의 교정 관리

정확도를 정하는 것은 모듈

6270A 섀시에는 정확도가 따로 없으므로, 교정 기록에는 사용한 모듈의 종류와 불확도 적용 구간을 함께 남기세요. 동적 모드의 ±0.001 %는 압력을 유지하는 제어 정밀도이며 측정 성능이 아닙니다. 모듈 교정은 (주)테솔이 KOLAS 인정 범위에 해당하는지 확인해 안내해 드립니다.

사용 방법

6270A 압력 컨트롤러
원격 포트와 COMPASS 자동화

6270A는 IEEE 488.2, 이더넷, RS232, USB 원격 인터페이스를 갖추고 있어 사용자 프로그램이나 데이터 수집 장비와 함께 운용합니다. 교정 순서 전체를 자동으로 진행하려면 COMPASS for Pressure 소프트웨어를 사용합니다.

소프트웨어·도구	하는 일
COMPASS for Pressure	6270A 자동 제어와 피교정기 여러 대의 교정 순서 실행
IEEE 488.2 · 이더넷 · RS232 · USB	PC와 원격 연결
설정 메뉴의 원격 포트	사용할 원격 인터페이스 설정
터치스크린과 조그 휠	전면에서 값 입력, 아날로그 게이지 교정 시 미세 조정
외부 밸브 드라이버	사용자 자동화 시스템 구성

처음 연결하는 순서

순서	할 일
1	사용할 인터페이스에 맞춰 GPIB, 이더넷, RS-232, USB 가운데 하나로 6270A와 PC를 연결하세요.
2	설정 메뉴의 장비 설정에서 원격 포트 항목으로 들어가 연결한 인터페이스를 설정합니다.
3	PC에 COMPASS for Pressure를 설치해 6270A를 자동 제어하도록 구성하세요.
4	교정 순서를 실행해 피교정기 한 대 또는 여러 대의 첫 결과를 확인합니다.

보안 잠금을 건 장비는 원격 인터페이스에서 CAL_SECURE로 비밀번호를 입력해 잠금을 풀고, CAL_PASSWD로 비밀번호를 바꿀 수 있습니다. 전체 명령은 6270A 원격 프로그래머 가이드에 정리되어 있습니다.

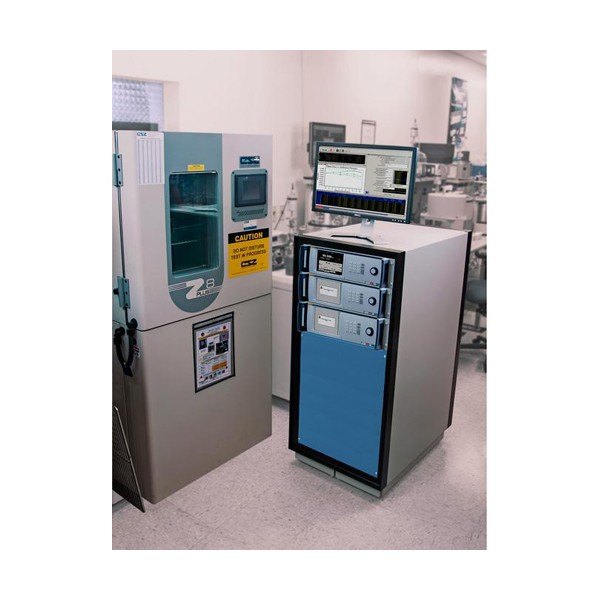

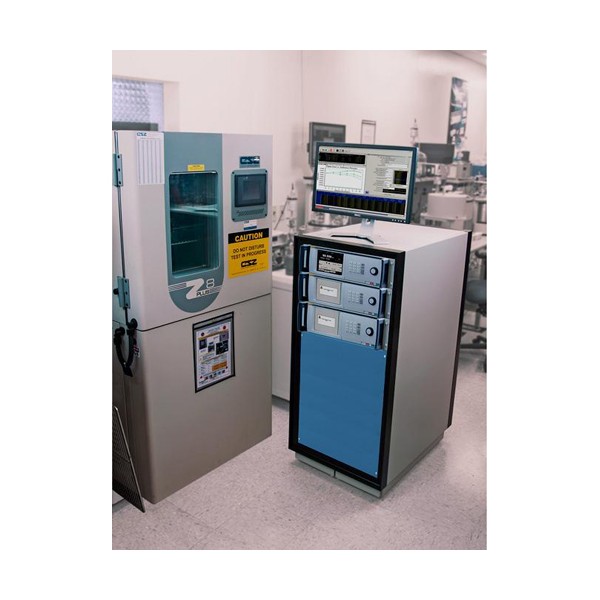

교정실에서 장비를 랙에 설치해 사용하는 모습

사양

6270A 압력 범위와
제어 사양

항목	사양
범위	진공 ~ 20 MPa (3,000 psi)
모듈 수	최대 5개 · 범위 자동 선택
제어 정밀도 (동적 모드)	PM200-BG2.5K ±0.005 % 범위 · PM500 20 kPa (80 inH2O) 이하 ±0.002 % 범위 · 그 밖의 범위 ±0.001 % 범위
턴다운 · 최저 제어점	10:1 (일반) · 1 kPa (0.15 psi) 절대압
공급 기체	깨끗한 건조 질소 또는 공기, 99.5 % 이상 · 1.25 µm 이하 입자 · 이슬점 −50 °C
통신	IEEE 488.2 · 이더넷 · RS232 · USB
스위치 시험 · 밸브 구동	4 mm 잭 (24 V dc 절연 구동, 최대 30 V dc) · 외부 솔레노이드 드라이버 4개 (24 V dc, 채널당 6 W)
전원	100 ~ 240 V ac, 47 ~ 63 Hz, 최대 100 W
크기 · 무게	147 × 454 × 488 mm (H × W × D), 3U 19인치 랙 · 섀시만 13 kg
환경 · 예열	동작 15 ~ 35 °C · 보관 −20 ~ 70 °C · 예열 15분

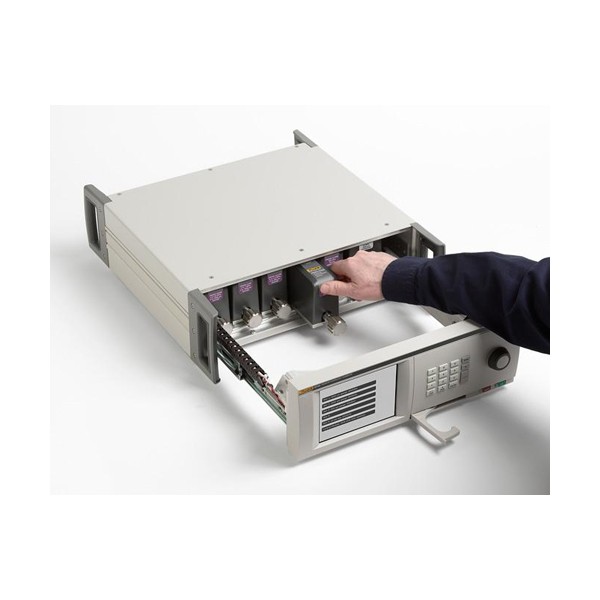

모듈을 꺼내 보이는 컨트롤러 내부 구조 모습

활용 분야

여러 범위의 압력 계기를
한 대로 교정

고압 기체 계기 교정 — 진공부터 20 MPa까지 기체 압력 계기를 교정합니다.
여러 범위 계기 교정 — 모듈을 바꿔 꽂아 범위가 다른 계기를 한 대로 교정합니다.
절대압 계기 교정 — 절대 모드 모듈로 기압 기준 계기를 교정합니다.
압력 센서 생산 검사 — 같은 섀시에 여러 센서를 차례로 연결해 검사합니다.
모듈 공유 구성 — PM200 · PM500 모듈을 산업용 2271A와 함께 사용합니다.

선택 가이드

요구 등급으로 고르는
압력 측정 모듈

이럴 때 (현장 조건)	권장 모델 · 모듈	선택 이유
스팬 30 ~ 100 %에서 0.01 % 읽음값이 필요할 때	PM600	읽음값 기준 구간이 스팬의 30 %부터 시작해 넓은 구간에서 같은 등급을 유지합니다.
45개가 넘는 범위 중에서 맞는 것을 고를 때	PM500	저차압부터 20 MPa까지 범위가 폭넓어 교정할 계기에 맞는 범위를 고르기 쉽습니다.
0.02 % FS 등급으로 충분할 때	PM200	0.02 % FS 등급이며 낮은 범위는 최대 0.20 % FS라, 0.02 % FS 등급으로 충분한 교정에 맞습니다.
기압 기준이 따로 필요할 때	BRM600-BA100K	70 ~ 110 kPa 절대압의 기압 기준을 따로 측정해 절대압 교정의 기준으로 삼습니다.
20 MPa를 넘는 기체가 필요할 때	8270A	같은 모듈 플랫폼을 쓰면서 상한이 더 높아, 6270A의 20 MPa를 넘는 기체 교정에 맞습니다.

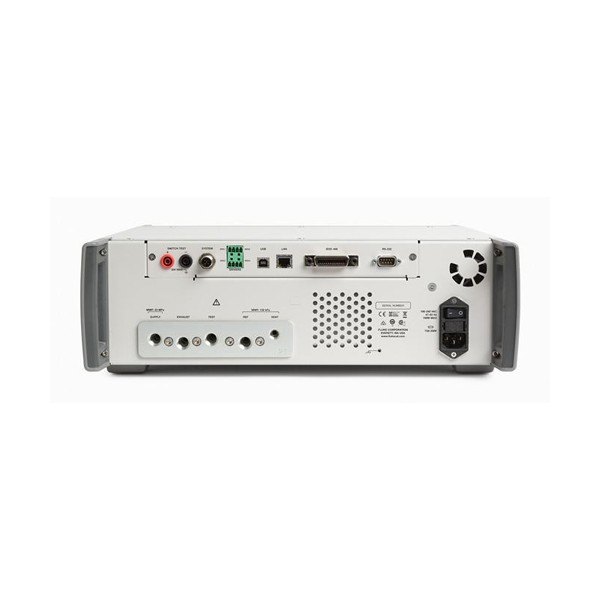

단자와 통신 포트가 모인 컨트롤러 후면

구성·옵션

6270A 섀시와 모듈
품번 구성

구분	내용	품번
섀시	6270A-NPT · NPT 매니폴드	4427608
섀시	6270A-BSP · BSP 매니폴드	4427703
섀시	6270A-7/16 · SAE 7/16-20 매니폴드	4471999
기본 구성	PCM-STD-20M 제어 모듈 (표준 감소)	4428630
기준 모듈	BRM600-BA100K · 기압 기준 70 ~ 110 kPa 절대압	4456721
측정 모듈	PM200 · PM500 · PM600 (섀시당 최대 다섯 개)	해당 없음
옵션	CPS-40M-HC40 오염 방지 시스템 · RMK-XX70 랙 장착 키트	해당 없음
호환 액세서리	PK-6270-NPT · PK-6270-BSP 라인 및 피팅 키트	해당 없음
호환 액세서리	CASE-6270 운반 케이스 · CASE-PMM 모듈 케이스	해당 없음
호환 액세서리	VA-PPC/MPC-REF-110 기준 진공 펌프 키트 (110 V)	해당 없음

6270A와 함께 보는
Fluke 압력 컨트롤러

6270A 압력 컨트롤러의 정확도는 얼마입니까?
섀시에는 정확도가 따로 없고 꽂은 모듈이 정합니다. PM600 모듈은 스팬의 30 ~ 100 %에서 0.01 % 읽음값이고, PM200은 0.02 % FS입니다.
6270A의 ±0.001 %는 측정 정확도입니까?
아닙니다. 동적 모드의 제어 정밀도로, 설정한 압력을 유지하는 성능입니다. 측정 성능은 모듈 불확도로 확인하세요.
모듈형 압력 컨트롤러에 모듈은 몇 개까지 꽂을 수 있습니까?
다섯 개까지 장착할 수 있습니다. 범위를 자동으로 선택하므로 한 대로 넓은 범위를 다룹니다.
PM600과 PM500 모듈은 무엇이 다릅니까?
읽음값 기준이 적용되는 구간이 다릅니다. PM600은 스팬의 30 %부터, PM500은 50 %부터 0.01 % 읽음값이 적용됩니다.
6270A로 20 MPa를 넘는 기체 압력도 교정할 수 있습니까?
아닙니다. 6270A는 20 MPa까지입니다. 더 높은 압력은 같은 모듈 플랫폼의 8270A가 44 MPa, 8370A가 107 MPa까지 제어합니다.
