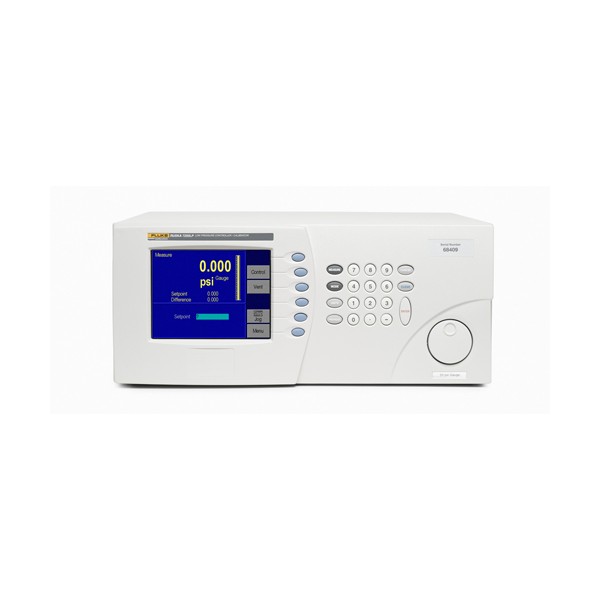

Fluke Calibration 7250LP 자동 압력제어/교정기(저압)

Fluke Calibration 7250LP 자동 압력제어/교정기(저압)

MODEL
7250LP
브랜드
FLUKE CALIBRATION

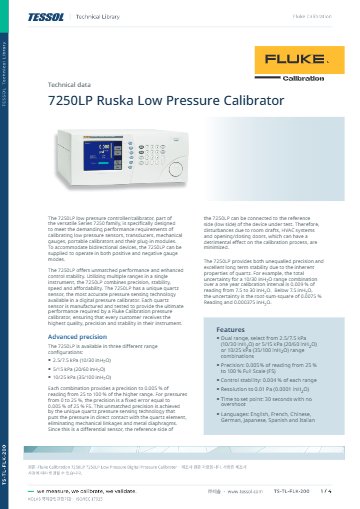

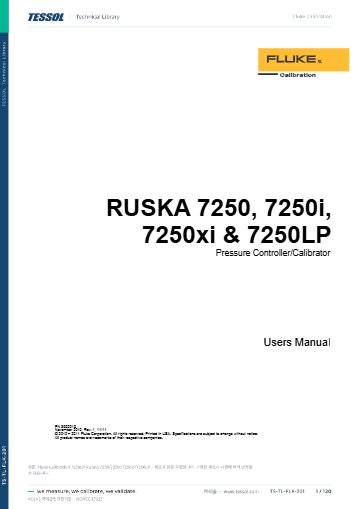

제품 자료
제품문의 구매하기

클린룸 차압 센서를
교정하는 저압 컨트롤러

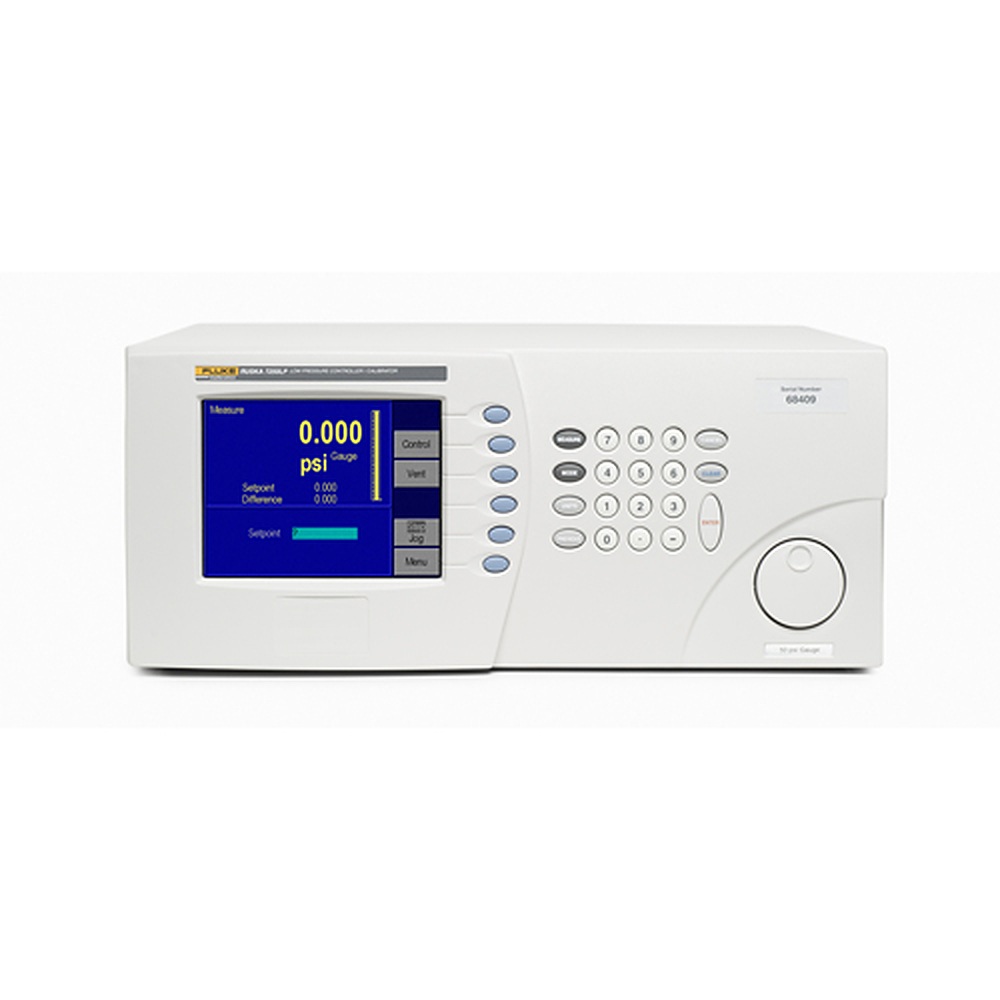

Fluke Calibration 7250LP 저압 압력 컨트롤러 · 교정기

견적 받기

Fluke Calibration 국내 공식 대리점

Fluke Calibration 7250LP는 클린룸과 HVAC 차압 센서처럼 낮은 압력 계기를 교정하는 저압 자동 압력 컨트롤러·교정기입니다. 10/30 · 20/60 · 35/100 inH2O 범위 쌍 가운데 하나를 골라 차압을 직접 만들고 제어합니다.

정밀도는 25 ~ 100 % FS에서 0.005 % 읽음값이며, 액티브 모드에서는 범위의 0.004 %로 압력을 제어합니다. 1년 안정도 0.0075 % 읽음값은 정밀도와 별개로 적용되는 값입니다. 이 저압 컨트롤러는 (주)테솔이 국내에 공식 공급합니다.

10/30 ~ 35/100 inH2O

이중 범위 세 쌍 중 선택

0.005 % 읽음값

정밀도 (25 % FS 이상)

0.0075 % 읽음값

1년 안정도

0.004 %

제어 안정도 (액티브 모드)

특징

읽음값 정밀도로 제어하는
저압 압력 컨트롤러

핵심 특징현장에서 달라지는 점
이중 범위inH2O 범위 쌍 가운데 맞는 쌍을 고르면 센서 하나로 두 범위를 바꿔 가며 교정할 수 있습니다.
읽음값 정밀도25 ~ 100 % FS에서 0.005 % 읽음값 정밀도가 적용되어 낮은 압력 지점에서도 허용치를 좁게 잡을 수 있습니다.
1년 안정도1년 안정도는 0.0075 % 읽음값입니다.
빠른 제어15 in³ 용적에서 일반 20초 이하로 설정값에 닿고 오버슈트가 없습니다.
액티브 제어 안정도액티브 모드에서 범위의 0.004 %로 압력을 제어합니다.
자동 벤트자동 벤트와 조그 다이얼로 압력을 풀거나 미세하게 조정할 수 있습니다.
510 에뮬레이션DPI 510 에뮬레이션 모드를 지원해 기존 교정 소프트웨어를 그대로 사용할 수 있습니다.
헤드 압력 보정헤드 압력 차이를 자동으로 보정합니다.

수치 읽기

7250LP의 네 가지 수치를
따로 읽는 법

정밀도 · 안정도 · 불확도 · 제어 안정도

정밀도, 1년 안정도, 총 불확도, 제어 안정도는 서로 다른 값입니다. 25 % FS 아래는 25 % FS 값의 0.005 %로 고정되므로, 자주 쓰는 압력이 범위 위쪽에 오도록 범위 쌍을 고르세요.

교정 관리

7250LP 예열과
교정 소급 기록

인증 교정 보고서와 예열 시간

인증 교정 보고서가 기본으로 제공됩니다. 전원을 켠 뒤 2 ~ 3시간 예열한 다음 교정을 시작하세요. 총 불확도는 25 ~ 100 % FS에서 0.009 % 읽음값이고, 10/30 inH2O 범위에서는 0.00015 inH2O입니다. 이후 정기 교정은 (주)테솔의 KOLAS 인정 범위로 가능한지 확인해 안내해 드립니다.

사용 방법

7250LP 저압 컨트롤러
원격 프로토콜 선택과 연결

7250LP는 RS-232와 IEEE-488로 PC에 연결하고 SCPI, RUSKA 6000 에뮬레이션, Druck 510 에뮬레이션 중 하나의 프로토콜로 제어합니다. COMPASS for Pressure와 LabView Driver로 교정을 자동화합니다.

소프트웨어·도구하는 일
COMPASS for Pressure교정 자동화, 데이터 수집, 보고, 자산 관리
LabView DriverLabVIEW 프로그램에서 압력 제어
510 에뮬레이션DPI 510용 기존 프로그램을 그대로 사용

처음 연결하는 순서

순서할 일
1RS-232 또는 IEEE-488 케이블로 PC와 연결하세요.
2Menu → Setup → Remote 화면에서 GPIB 주소와 직렬 통신 속도, 데이터 비트, 패리티, 스톱 비트를 정하세요.
3같은 화면에서 Protocol을 SCPI, 6000, 510 중 기존 프로그램에 맞는 것으로 고르세요.
4COMPASS for Pressure나 LabView Driver에서 연결을 설정하고 압력 읽기를 확인합니다.

기존에 DPI 510이나 RUSKA 6000 시리즈용으로 만든 프로그램이 있다면 Protocol을 해당 에뮬레이션으로 바꾸면 됩니다.

사양

7250LP 범위 쌍과
성능 사양

항목사양
이중 범위 (한 쌍 선택)10/30 · 20/60 · 35/100 inH2O
모드게이지 기본 · 진공(음압 게이지) 옵션
정밀도25 ~ 100 % FS에서 0.005 % 읽음값 · 0 ~ 25 % FS는 25 % FS 값의 0.005 % 고정
안정도1년 0.0075 % 읽음값
총 불확도25 ~ 100 % FS에서 0.009 % 읽음값 또는 0.00015 inH2O (10/30 inH2O 범위)
제어 안정도액티브 모드 범위의 0.004 % · 패시브 모드 추가 불확도 없음
제어 응답15 in³ (245 cc) 용적에서 일반 20초 이하 · 오버슈트 없음
매체 · 포트질소 또는 깨끗한 건조 공기 · 1/4 in NPT 암나사
통신 · 화면RS-232 · IEEE-488 (SCPI) · 7215 · 7010 · 6000 시리즈 · DPI 510 에뮬레이션 · 6.4 in TFT
크기 · 무게178 × 419 × 483 mm · 7.7 kg
동작 온도 · 예열18 ~ 36 °C · 2 ~ 3시간
습도상대 습도 5 ~ 95 % (비응축)
보관 온도−20 ~ 70 °C
교정인증 교정 보고서 기본 제공

활용 분야

클린룸과 HVAC의
차압 계기 교정

  • 클린룸 차압 계기 교정 — 클린룸 차압 센서를 inH2O 범위에서 교정합니다.
  • HVAC 차압 센서 교정 — 공조 설비의 차압 센서를 저압에서 교정합니다.
  • 마그네헬릭 게이지 교정 — 마그네헬릭형 지침식 게이지를 inH2O 범위에서 교정합니다.
  • 저압 트랜스미터 교정 — 교정점마다 압력을 자동으로 만들어 저압 트랜스미터를 교정합니다.
  • 음압 계기 교정 — 진공(음압 게이지) 옵션으로 음압 계기를 교정합니다.

선택 가이드

압력 범위와 매체로 고르는
자동 압력 컨트롤러

이럴 때 (현장 조건)권장 모델선택 이유
inH2O 저압 차압을 자동으로 교정할 때7250LPinH2O 범위 쌍을 고르고 읽음값 기준 정밀도로 차압을 제어하므로 미세 차압 계기의 자동 교정에 맞습니다.
400 mbar 이상 게이지 압력이 필요할 때7252채널마다 게이지 400 mbar ~ 172 bar를 두 채널에서 제어해 높은 게이지 압력 계기에 맞습니다.
1 kPa ~ 14 MPa 기체 압력을 클래스로 나눠 쓸 때PPC4Q-RPT 클래스를 골라 게이지압과 절대압을 모두 제어하므로 넓은 기체 압력 범위를 다룹니다.
오일로 200 MPa까지 필요할 때PPCH세바케이트 오일로 유압을 자동 제어해 200 MPa까지의 고압 계기 교정에 맞습니다.

구성·옵션

7250LP 운반·설치용
구성 품목

품명설명
7250-CASE바퀴와 핸들이 있는 운반 케이스
7250-903랙 마운트 키트 · EIA 랙용 · 깊이 24 in
7250-904랙 마운트 키트 · EIA 랙용 · 깊이 30 in
7000-110라인 및 연결구 키트
99878-800자동 벤트 포함 진공 펌프 · 분당 85 L · 115/230 V ac 선택 50/60 Hz · 자동 부유 시스템은 자동 벤트 내장 펌프 필요 · 절대 모드 압력 생성에는 펌프 2대 필요
7000-102액체 트랩 어셈블리
COMPASS for Pressure자동화 · 데이터 수집 · 보고 · 자산 관리 소프트웨어
