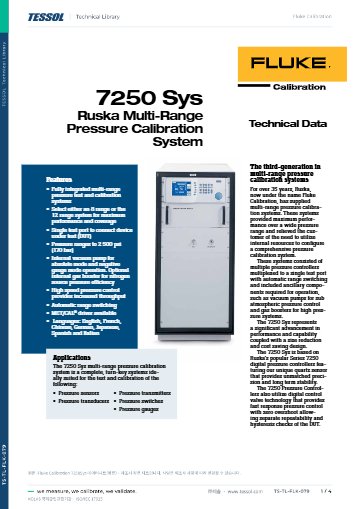

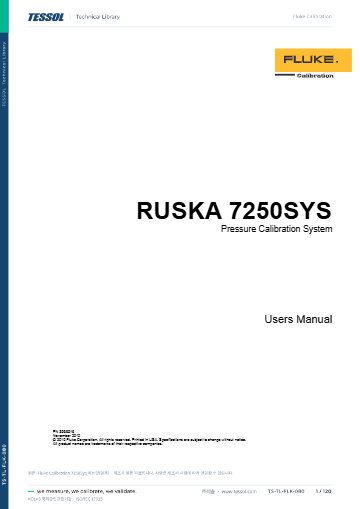

제품 자료
제품문의 구매하기

시험 포트 하나에서 범위를
자동으로 바꾸는 압력 교정 시스템

Fluke Calibration 7250Sys 다중 범위 압력 교정 시스템

견적 받기

Fluke Calibration 국내 공식 대리점

Fluke Calibration 7250Sys는 19인치 캐비닛에 7250 컨트롤러를 여러 대 넣고, 시험 포트 하나에서 범위를 자동으로 바꾸는 다중 범위 압력 교정 시스템입니다. 8범위 또는 12범위로 구성할 수 있습니다.

압력 범위가 넓으면 시험할 때마다 장비를 바꾸느라 시간이 늘어납니다. 7250Sys는 여러 범위를 한 캐비닛에 묶어 시험 포트 하나로 연결하며, 12범위 구성의 정밀도는 0.006 % 읽음값입니다(옛 Ruska 제품군). 이 시스템은 (주)테솔이 국내에 공식 공급합니다.

12범위

170 bar (2,500 psi)까지 다룹니다

포트 1개

범위를 자동으로 바꿉니다

30초 이내

오버슈트 없이 설정값에 도달

0.0075 %

1년 안정도, 읽음값 기준

특징

시험 포트 하나로 범위를 바꾸는
다중 범위 압력 교정 시스템

핵심 특징현장에서 달라지는 점
자동 범위 전환시험 포트 하나에서 범위가 자동으로 바뀝니다.
내장 진공 펌프내장 진공 펌프가 있어 절대압과 음압 게이지 모드까지 한 시스템으로 다룹니다.
가스 부스터 옵션가스 부스터를 달면 공장 압축 공기 7 ~ 8 bar로 구동할 수 있습니다.
빠른 압력 제어30초 안에 오버슈트 없이 설정값에 도달합니다.
수동 제어 모드설정값이 제어 대역에 들어오면 컨트롤러 전원이 자동으로 꺼집니다.
다중점 시험 루틴마스터 컨트롤러에 설정 압력 포인트를 12개까지 입력해 다중점 시험을 한 번에 프로그래밍할 수 있습니다.
자동화 통신IEEE-488과 SCPI, MET/CAL 드라이버를 지원합니다.
질소 공급질소 공급원은 200 bar(3,000 psi)까지 연결할 수 있습니다.
진동 차단 마운트진공 펌프와 부스터는 방진 마운트 위에 설치됩니다.
여러 언어 메뉴영어, 중국어, 일본어 등 여러 언어 메뉴를 갖춰 작업자에 맞는 언어로 조작합니다.

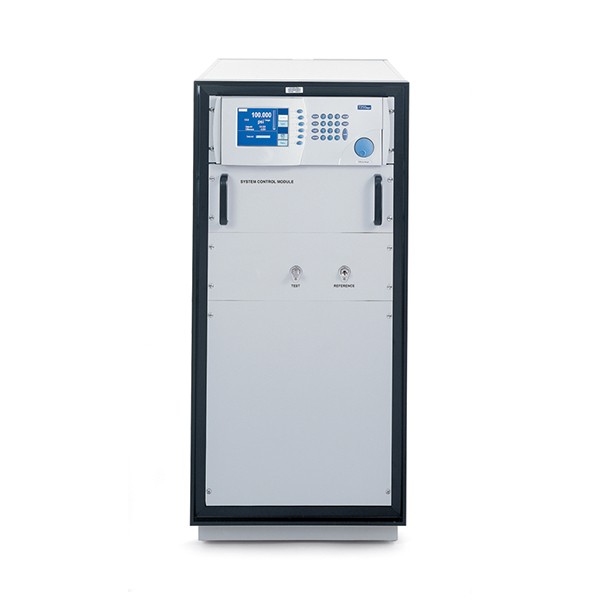

FLUKE CALIBRATION 7250Sys - 표시창과 조작부가 있는 캐비닛형 압력 교정기 전면
표시창과 조작부가 있는 캐비닛형 압력 교정기 전면

설치 조건

7250Sys 설치 전
전원 · 가스 · 자리 준비

설치 전에 갖출 조건

7250Sys를 설치하려면 30 A 전원과 115 ~ 127 kg 캐비닛을 놓을 자리가 필요합니다. 질소 공급과 부스터용 공장 공기도 미리 준비하세요. 2 ~ 3시간 예열이 필요하지만 상시 켜 둘 수 있습니다.

교정 관리

7250Sys 구성별 정밀도와
소급 교정

고정값 구간 읽는 법

정밀도는 구성마다 다르고 낮은 압력 구간에는 고정값이 적용되므로, 0.006 %라는 숫자를 구성 이름 없이 따로 읽지 마세요. NIST 소급성 교정 보고서가 제공되며, ISO 17025 기준 NVLAP 인증 교정서는 옵션으로 선택할 수 있습니다. 국내 정기 교정은 (주)테솔이 KOLAS 인정 범위에 해당하는지 확인한 뒤 안내해 드립니다.

사양

7250Sys 구성별 비교와
공통 사양

항목8범위 · 70 bar (1,000 psi)8범위 · 170 bar (2,500 psi)12범위 · 170 bar (2,500 psi)
정밀도260 mbar (3.75 psi) ~ 70 bar에서 0.006 % 읽음값0.7 bar (10 psi) ~ 170 bar에서 0.006 % 읽음값45 mbar (0.65 psi) ~ 170 bar에서 0.006 % 읽음값
고정값 구간0 ~ 260 mbar: 0.014 mbar (0.0002 psi)0 ~ 0.7 bar: 0.04 mbar (0.0006 psi)0 ~ 45 mbar: 0.003 mbar (0.00004 psi)
총 불확도205 mbar (3 psi) ~ 70 bar에서 0.01 % 읽음값 · 0 ~ 205 mbar: 0.027 mbar (0.0004 psi)0.5 bar (8 psi) ~ 170 bar에서 0.01 % 읽음값 · 0 ~ 0.5 bar: 0.07 mbar (0.001 psi)35 mbar (0.5 psi) ~ 170 bar에서 0.01 % 읽음값 · 0 ~ 35 mbar: 0.003 mbar (0.00005 psi)
제어 안정도4 bar (60 psi)까지 0.04 mbar (0.0006 psi) · 4 ~ 70 bar 0.01 psi10 bar (150 psi)까지 0.1 mbar (0.0015 psi) · 10 ~ 170 bar 1.7 mbar (0.025 psi)10 psi까지 0.0001 psi · 10 ~ 150 psi 0.0015 psi · 150 ~ 2,500 psi 0.025 psi
무게115 kg 미만115 kg 미만127 kg 미만

시리즈 공통 사양

항목사양
안정도1년 0.0075 % 읽음값
모드내장 진공 펌프로 절대압 · 음압 게이지 · 범위 자동 전환 · 시험 포트 1개
공급질소 (공급원 200 bar · 3,000 psi까지) · 가스 부스터 장착 시 공장 공기 7 ~ 8 bar
통신IEEE-488 · SCPI · 7215 · 7010 에뮬레이션 · MET/CAL 드라이버
전원115 또는 230 V ac, 50/60 Hz, 30 A
크기122 × 56 × 76 cm
제어 응답30초 이내 오버슈트 없이 설정값 도달 · 부하 용적 최대 1,000 cc (60 in³)
제어 변수부피 5 ~ 60 in³ (80 ~ 1000 cc) · 제어 하한 0.2 psia (13.8 mbar)
대기압 절대치 (표준)0.002 psi (0.14 mbar) 최대 오차/년
진공 기준 (옵션)10 mtorr 연간 최대 오차 · 2차 진공 펌프 필요
교정NIST 소급성 교정 보고서 · 70 bar 이하 시스템은 모델 2465, 그 이상은 모델 2470 가스 피스톤 게이지로 교정 · 옵션 ISO 17025 기준 NVLAP 인증 교정서
옵션가스 부스터 (구동 공기 100 ~ 120 psi (7 ~ 8 bar) 공장 압축 공기) · 최저 용기 (질소) 500 psi (35 bar) · 진공 기준 · DUT 절대 영점조절 모드 · MET/CAL 드라이버
마스터 시스템 컨트롤러설정 압력 포인트 최대 12개 입력 · 다중점 시험 루틴 프로그래밍
메뉴 언어영어 · 프랑스어 · 중국어 · 스페인어 · 독일어 · 일본어 · 이탈리아어
디스플레이TFT, VGA 액티브 매트릭스, 6.4 in (162.5 mm) 대각선, 640 × 480, 65,000색
온도동작 18 ~ 35 °C · 보관 −20 ~ 70 °C
습도상대 습도 5 ~ 95 % (비응축)
포트시험 포트 · 기준 포트 1/4 NPT 암 · 공장 압축 공기 1/4 NPT 암 (가스 부스터 장착 시)
예열 시간2 ~ 3시간 · 상시 켜 둘 수 있음
캐비닛483 mm (19 in) 단일 베이 · 바퀴 장착 · 환기 루버와 팬

활용 분야

여러 압력 계기를
한 교정 시스템으로

  • 압력 트랜스듀서 교정 — 압력 변환기를 범위를 바꿔 가며 한 포트에서 교정합니다.
  • 압력 트랜스미터 교정 — 트랜스미터 출력 신호를 기준 압력과 비교합니다.
  • 압력 스위치 시험 — 작동 압력점을 범위별로 시험합니다.
  • 압력 게이지 교정 — 게이지 지시값을 기준 압력과 비교합니다.

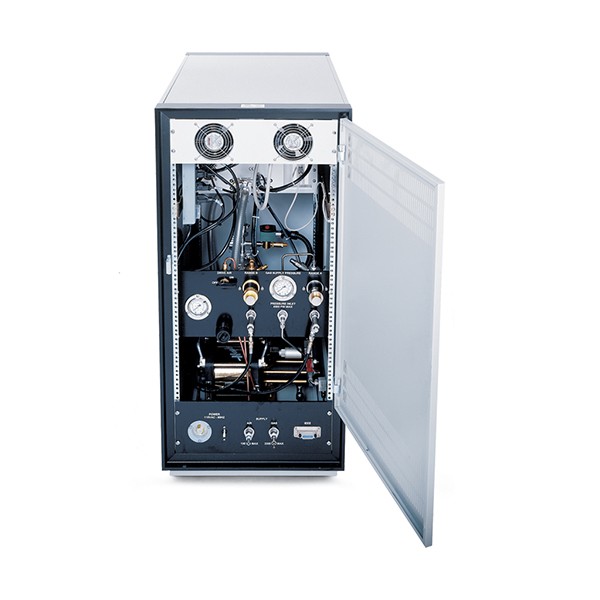

FLUKE CALIBRATION 7250Sys - 문을 열어 내부 배관과 밸브가 보이는 모습
문을 열어 내부 배관과 밸브가 보이는 모습

선택 가이드

압력 범위로 고르는
7250Sys 구성

이럴 때 (현장 조건)권장 구성선택 이유
70 bar 이하 범위를 주로 다룰 때8범위 · 70 bar1,000 psi까지 8범위를 시험 포트 하나로 처리해 70 bar 이하 계기 교정에 맞습니다.
170 bar까지 범위 8개면 충분할 때8범위 · 170 bar2,500 psi까지 8범위를 처리하며, 무게가 115 kg 미만으로 12범위 구성보다 가볍습니다.
45 mbar 아래 저압을 자주 시험할 때12범위 · 170 bar낮은 압력 구간의 고정값이 0.003 mbar로 세 구성 가운데 가장 작아 저압 시험에 맞습니다.

구성·옵션

7250Sys 구성별 범위와
옵션

구분항목내용
구성8범위 · 70 bar1,000 psi(70 bar)까지 8범위
구성8범위 · 170 bar2,500 psi(170 bar)까지 8범위
구성12범위 · 170 bar2,500 psi(170 bar)까지 12범위
옵션가스 부스터구동 공기 100~120 psi(7~8 bar) 필요
옵션진공 기준10 mtorr 연간 최대 오차, 2차 진공 펌프 필요
옵션ISO 17025 교정서NVLAP 인증 교정서
옵션MET/CAL 드라이버자동화 드라이버
품번(주)테솔 상품 코드1613954505
