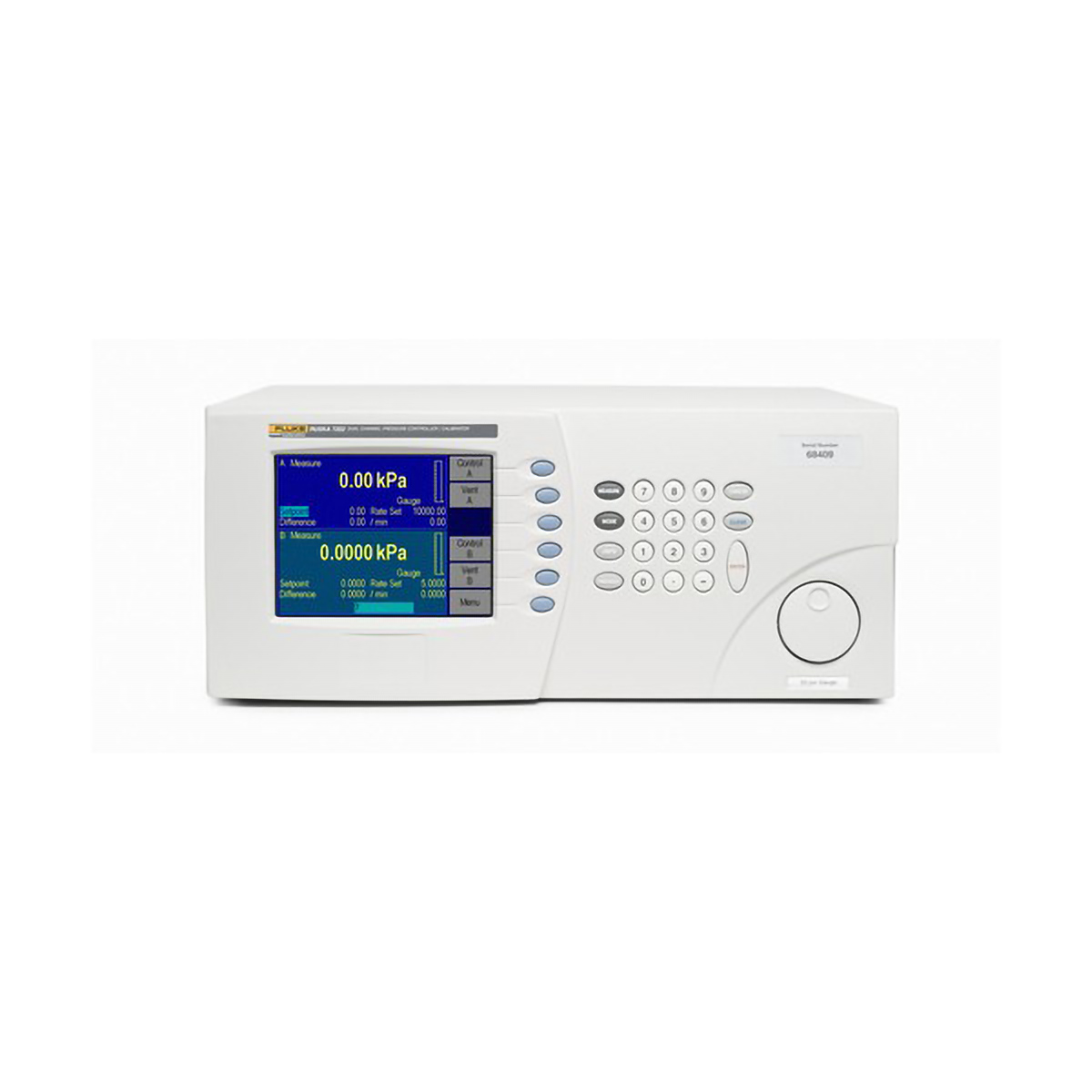

Fluke Calibration 7252 · 7252i 이중 출력 디지털 압력 컨트롤러

견적 받기

Fluke Calibration 국내 공식 대리점

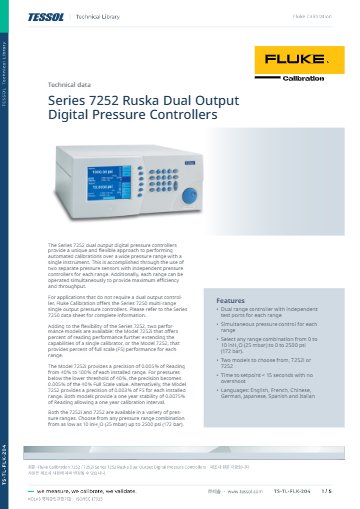

Fluke Calibration 7252 · 7252i는 한 섀시에서 압력 두 개를 동시에 제어하는 이중 출력 디지털 압력 컨트롤러입니다. 채널마다 센서와 컨트롤러가 따로 있으며, 범위는 게이지 400 mbar ~ 172 bar와 절대압 1 ~ 4 bar 가운데 고를 수 있습니다.

정밀도는 7252가 설치 범위마다 0.003 % FS, 7252i가 40 % FS 이상에서 0.005 % 읽음값입니다. 액티브 모드의 제어 안정도는 범위마다 0.001 %입니다. 이 두 모델은 (주)테솔이 국내에 공식 공급합니다.

400 mbar ~ 172 bar

게이지 범위 (채널별)

0.003 % FS

7252 정밀도

0.005 % 읽음값

7252i 정밀도 (40 % FS 이상)

2채널

동시에 독립 제어

특징

채널마다 센서와 컨트롤러가
독립된 이중 출력 구조

핵심 특징현장에서 달라지는 점
채널 독립 구조채널마다 센서와 컨트롤러가 따로 있어 두 압력이 서로 영향을 주지 않습니다.
두 압력 동시 제어두 채널이 함께 동작하므로 두 출력을 이어 차압을 구성할 수도 있습니다.
넓은 게이지 범위400 mbar부터 172 bar까지 채널마다 범위를 따로 골라 저압과 고압 계기를 함께 다룹니다.
절대압 범위1 ~ 4 bar 절대압 범위도 선택할 수 있어 게이지 계기와 절대압 계기를 한 대로 교정합니다.
빠른 제어 응답15 in³ 용적에서 일반 20초 이하이고 오버슈트가 없습니다.
액티브 제어 안정도액티브 모드에서 범위마다 0.001 %입니다.
자동화 통신RS-232와 IEEE-488을 지원하고 LabVIEW 드라이버가 있습니다.

채널 구성

7252로 두 압력 계기를
동시에 교정

채널별 계기 연결 방법

저압 트랜스미터와 고압 트랜스미터를 채널마다 하나씩 연결해 함께 교정하거나, 두 출력으로 차압을 구성해 차압 계기를 교정합니다. 같은 범위의 계기라면 채널을 나눠 차례로 검사할 수 있어 생산 라인의 검사 시간을 줄일 수 있습니다.

교정 관리

7252i 정밀도 구간과
예열 시간

낮은 압력 구간의 정밀도 고정값

7252i는 40 % FS 아래에서 40 % FS 값의 0.005 %로 고정되므로, 낮은 압력 구간을 주로 쓴다면 범위를 작게 고르세요. 2 ~ 3시간 예열이 필요하니 교정 일정에 예열 시간을 넣어 두어야 합니다. 정기 교정은 (주)테솔이 KOLAS 인정 범위에 해당하는지 먼저 확인해 안내해 드립니다.

사용 방법

7252·7252i 듀얼 출력
PC 연결과 자동화 도구

7252와 7252i는 RS-232와 IEEE-488로 PC에 연결하고 SCPI 문법의 명령으로 두 채널을 원격 제어합니다. LabVIEW Drivers를 사용할 수 있고 MET/CAL 드라이버와 Intecal 소프트웨어는 옵션입니다.

소프트웨어·도구하는 일
LabVIEW DriversLabVIEW 시험 프로그램에서 두 채널 압력 제어
MET/CAL 드라이버(옵션)MET/CAL 교정 절차에 컨트롤러 편입
Intecal(옵션)교정 절차 자동화와 기록

처음 연결하는 순서

순서할 일
1질소 또는 깨끗하고 건조한 공기를 공급구에 연결하고 전원을 켜세요.
2측정 전에 2~3시간 예열하세요.
3RS-232 또는 IEEE-488 케이블로 PC와 연결하세요.
4LabVIEW Drivers나 MET/CAL 드라이버에서 통신 포트를 지정하고 연결을 확인합니다.

펌웨어 업데이트는 RS-232 인터페이스로 진행하므로 IEEE-488로 운용하더라도 RS-232 케이블을 준비해 두세요.

사양

7252와 7252i
사양 비교

항목72527252i
정밀도설치 범위마다 0.003 % FS40 ~ 100 % FS에서 0.005 % 읽음값 · 40 % FS 아래는 40 % FS 값의 0.005 %
안정도1년 0.0075 % 읽음값1년 0.0075 % 읽음값
제어 안정도 (액티브 모드)범위마다 0.001 %범위마다 0.001 %
제어 응답15 in³ 용적, 10 % 단계에서 일반 20초 이하 · 오버슈트 없음15 in³ 용적, 10 % 단계에서 일반 20초 이하 · 오버슈트 없음
저압 범위해당 없음25 mbar (10 inH2O)부터

시리즈 공통 사양

항목사양
범위 (채널별)게이지 400 mbar ~ 172 bar (5 ~ 2,500 psig) · 절대 1 ~ 4 bar (15 ~ 50 psia)
제어 하한게이지 0 psi · 절대 10 mbar (0.15 psi)
매체 · 포트질소 또는 깨끗한 건조 공기 · 시험 · 공급 1/4 in NPT 암나사
통신RS-232 · IEEE-488, SCPI · LabVIEW 드라이버
디스플레이6.4 in TFT 컬러, 640 × 480
전원90 ~ 260 V ac, 50/60 Hz, 150 W
크기 · 무게178 × 419 × 483 mm (H × W × D) · 9 kg
동작 온도 · 예열18 ~ 36 °C · 2 ~ 3시간

활용 분야

이중 압력 교정과
차압 계기 점검

  • 압력 트랜스미터 이중 교정 — 저압과 고압 트랜스미터를 두 채널에 연결해 함께 교정합니다.
  • 차압 계기 교정 — 두 출력으로 차압 구성을 만들어 차압 계기를 교정합니다.
  • 게이지와 절대압 계기 교정 — 압력 기준이 다른 두 종류 계기를 한 대로 교정합니다.
  • 교정 연구실 기준 압력원 — 압력 교정 성적서를 발행하는 실험실의 기준 압력원으로 사용합니다.
  • 계기 생산 라인 검사 — 같은 범위 계기를 채널을 나눠 차례로 검사합니다.

선택 가이드

요구 정밀도로 고르는
이중 출력 컨트롤러

이럴 때 (현장 조건)권장 모델선택 이유
% FS 기준 정밀도가 필요할 때7252설치 범위마다 0.003 % FS 정밀도라 범위 전체에서 같은 허용치를 적용할 때 맞습니다.
40 % FS 이상에서 읽음값 기준 정밀도가 필요할 때7252i40 % FS 이상에서 0.005 % 읽음값이고 25 mbar 저압부터 쓸 수 있어, 읽음값 비례 허용치가 필요할 때 맞습니다.
inH2O 저압 범위를 주로 쓸 때7250LPinH2O 범위 세 쌍 가운데 한 쌍을 골라 미세 차압을 자동 교정하므로 저압 전용 업무에 적합합니다.
쿼츠 기준 % 읽음값 불확도가 필요할 때PPC4Q-RPT 클래스별 불확도를 화면에서 바로 확인할 수 있어 쿼츠 기준 읽음값 불확도가 필요할 때 맞습니다.

구성·옵션

7252 · 7252i 품번과
옵션 구성

구분내용품번
모델7252 · 두 채널 · % FS 정밀도 클래스3852275
모델7252i · 두 채널 · % 읽음값 정밀도 클래스3852282
옵션기압 기준 (절대압 · 음압 게이지)해당 없음
옵션진공 기준 (절대압 · 외부 진공 펌프 필요)해당 없음
옵션음압 게이지 전용 모드해당 없음
옵션NVLAP 인정 교정해당 없음
옵션랙 마운트 키트 · MET/CAL 드라이버 · Intecal 소프트웨어해당 없음
옵션액체 트랩 어셈블리해당 없음
호환 액세서리라인 및 연결구 키트7000-110
