절대압 700 bar까지
기체로 제어하는 고압 컨트롤러

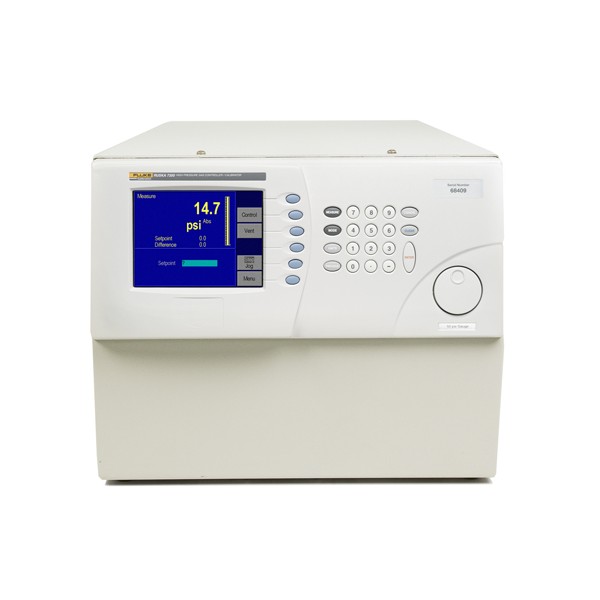

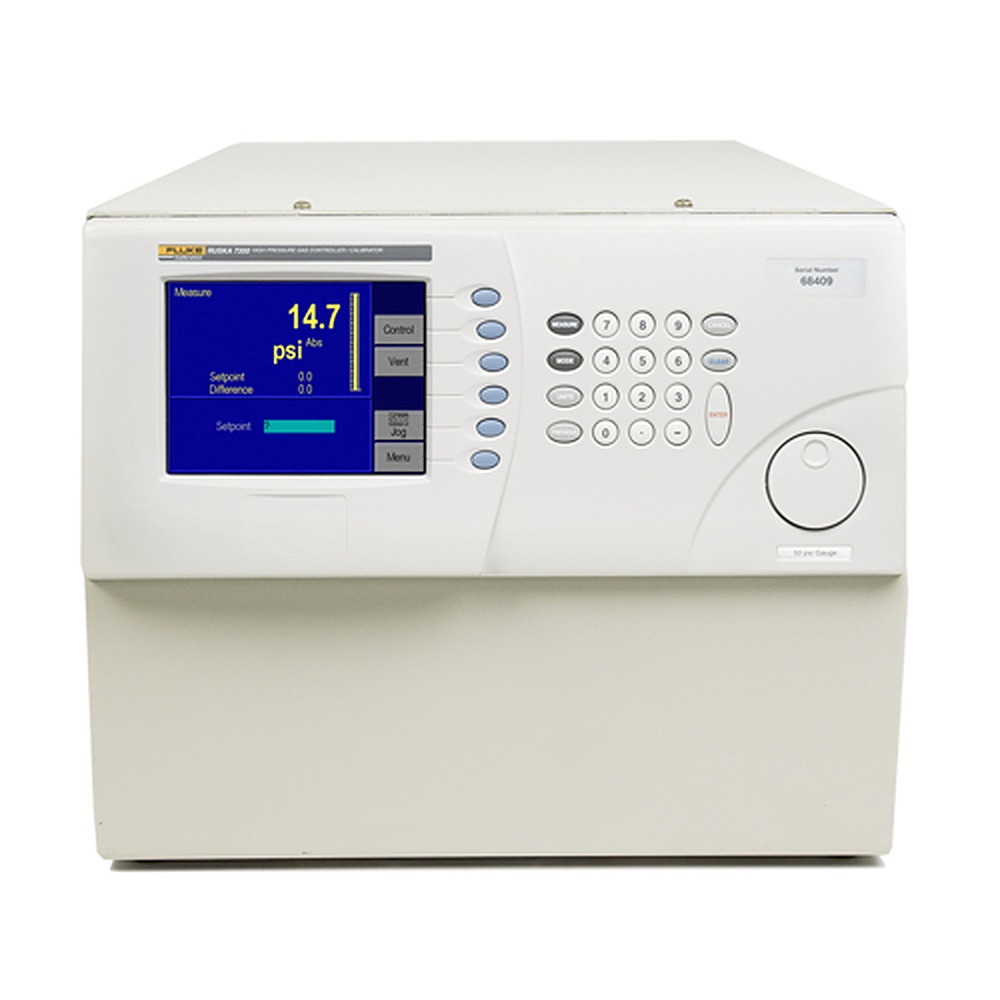

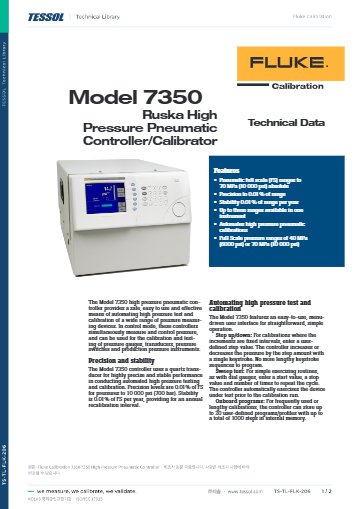

Fluke Calibration 7350 공압 고압 컨트롤러

견적 받기

Fluke Calibration 국내 공식 대리점

Fluke Calibration 7350은 건조하고 깨끗한 공기나 질소로 6,000 psia와 10,000 psia 두 범위의 절대압을 제어하는 공압 고압 컨트롤러입니다. 석영 절대압 센서를 사용하며 정밀도는 범위의 0.01 %입니다.

오일 오염을 피해야 하는 고압 게이지와 트랜스미터 교정에 맞는 구성입니다. 부하 용적 7.5 ~ 89 cm³에서 제어 안정도는 최대 0.007 % FS이고, 사용자 프로그램 20개를 저장해 반복 교정을 자동으로 실행합니다. 이 컨트롤러는 (주)테솔이 국내에 공식 공급합니다.

6,000 · 10,000 psia

절대압 범위 (415 · 700 bar)

0.01 %

정밀도, 범위 기준

0.01 %

1년 안정도, 범위 기준

0.007 %

제어 안정도, FS 최대

특징

석영 센서로
기체 압력 제어

핵심 특징현장에서 달라지는 점
석영 절대압 센서오일 대신 건조 공기나 질소의 압력을 석영 센서로 측정하며 제어합니다.
10,000 psia 범위최대 700 bar 범위의 고압 계기도 오일 없이 기체로 교정합니다.
제어 하한제어 범위는 최대 FS 압력의 10 %부터 시작합니다.
제어 안정도부하 용적이 7.5 ~ 89 cm³인 범위에서 제어 안정도가 최대 0.007 % FS입니다.
시험 포트 릴리프시험 포트 릴리프 밸브가 FS의 110 %로 설정되어 있습니다.
자동화 통신RS-232와 IEEE-488을 지원하며 SCPI 명령으로 프로그램합니다.
프로그램 저장사용자 프로그램을 20개까지 저장해 반복 작업에 불러옵니다.

가스 준비

공급 압력과
구동 공기

공급 가스 구성

공급 압력은 FS보다 10 % 높게 맞추세요. 압력이 부족하면 외부 가스 부스터를 연결할 수 있습니다. 장치를 구동하는 공장 공기는 7 ~ 7.5 bar(100 ~ 110 psi)가 필요하며, 전원을 켠 뒤 30분 예열하고 교정을 시작합니다.

교정 관리

성능 수치와
교정 주기

정밀도와 안정도 구분

정밀도 0.01 %와 1년 안정도 0.01 %는 서로 다른 값이므로 더해서 정확도로 읽지 마세요. 기준 성능은 교정 성적서의 불확도로 확인합니다. 권장 교정 주기는 1년이며, 정기 교정은 (주)테솔의 KOLAS 인정 범위에 해당하는지 먼저 확인해 안내해 드립니다.

사용 방법

7350 공압 고압 컨트롤러
원격 설정과 SCPI 명령

7350은 RS-232와 IEEE-488로 PC에 연결하고 SCPI 명령으로 설정점과 측정값을 주고받습니다. 소프트웨어로는 LabVIEW·MET/CAL 드라이버와 Intecal 소프트웨어(옵션)가 있습니다.

소프트웨어·도구하는 일
SCPI 명령설정점 지정, 압력 읽기, 모드 전환
LabVIEW 드라이버LabVIEW 시험 프로그램에 컨트롤러 편입
MET/CAL 드라이버MET/CAL 교정 절차 자동화
Intecal(옵션)교정 절차 자동화와 기록

처음 연결하는 순서

순서할 일
1RS-232 또는 IEEE-488 케이블로 PC와 연결하세요.
2Menu [F6] → Setup [F2] → Remote [F4]에서 GPIB 주소와 직렬 설정을 정하세요.
3RS-232는 1200·2400·9600·19200 중 통신 속도와 데이터 비트(7·8), 패리티, 스톱 비트(1·2)를 PC와 같게 맞추세요.
4명령 끝에 직렬은 CR 또는 LF, GPIB는 LF를 붙여 *IDN?으로 연결을 확인합니다.
5설정점을 보내고 MEAS?로 압력을 읽어 제어 상태를 확인합니다.

7350 SCPI 명령 예시

명령하는 일
*IDN?기기 식별 정보 조회
PRES 50압력 설정점을 50으로 지정(짧은 표기)
PRESSURE +50같은 설정점을 전체 표기로 지정
:MEASURE:PRESSURE?현재 압력 읽기
MEAS?현재 압력 읽기(짧은 표기)

OUTPut:MODE로 MEASure, CONTrol, VENT 모드를 바꿉니다. 명령 형식은 펌웨어 버전에 따라 다를 수 있으니 설치한 버전의 사용 설명서를 함께 확인하세요.

사양

압력 범위와
성능 사양

항목사양
범위 (절대압)6,000 psia (415 bar) · 10,000 psia (700 bar)
정밀도범위의 0.01 % (10,000 psi · 700 bar까지)
안정도범위의 0.01 %, 1년
제어 안정도최대 0.007 % FS (부하 용적 7.5 ~ 89 cm³)
제어 하한최대 FS 압력의 10 %
매체건조하고 깨끗한 공기 또는 질소
공급 압력FS보다 10 % 높은 압력 (외부 가스 부스터가 필요할 수 있음) · 공장 공기 7 ~ 7.5 bar (100 ~ 110 psi)
포트시험 1/8 in NPT · 공급 1/8 in NPT · 공기 1/4 in NPT
시험 포트 릴리프FS의 110 %
통신RS-232 · IEEE-488, SCPI · 사용자 프로그램 20개 저장
소프트웨어LabVIEW · MET/CAL 드라이버 · Intecal 소프트웨어 (옵션)
전원110 또는 220 V ac (±18 %), 50/60 Hz
크기 · 무게43 × 49 × 61 cm · 54.5 kg
동작 온도 · 예열5 ~ 50 °C · 30분
권장 교정 주기1년

활용 분야

고압 계기를
기체로 교정

  • 고압 게이지 교정 — 10,000 psi 범위 게이지를 오일 없이 기체로 교정합니다.
  • 고압 트랜스미터 교정 — 압력 트랜스미터를 건조 공기나 질소 압력으로 교정합니다.
  • 오일을 사용할 수 없는 작업 — 오일 오염을 피해야 하는 교정에 적합합니다.
  • 자동 교정 작업 — 사용자 프로그램 20개를 저장해 같은 교정을 반복 실행합니다.
  • 교정 연구실 기준 장비 — 고압 교정을 수행하는 실험실에서 기준 장비로 사용합니다.

선택 가이드

필요 압력으로 고르는
압력 컨트롤러

이럴 때 (현장 조건)권장 모델선택 이유
기체로 2,000 psi(14 MPa)까지 맞출 때PPC4석영 기준 Q-RPT 클래스를 골라 게이지압과 절대압을 제어할 수 있습니다.
기체로 10,000 psi 범위가 필요할 때73507350이 6,000 · 10,000 psia 두 범위를 건조 공기나 질소로 제어하기 때문입니다.
게이지 5 ~ 2,500 psig 범위와 두 채널이 필요할 때7252채널마다 센서와 컨트롤러가 따로 있어 두 압력을 동시에 제어합니다.
쿼츠 기준 유압 200 MPa까지 필요할 때PPCH세바케이트 오일로 1 MPa부터 200 MPa까지 제어합니다.

구성·옵션

7350 모델과
옵션 구성

구분내용
모델7350 · 6,000 psia · 10,000 psia 범위 (415 · 700 bar)
구성 방식벤치탑 또는 카트 장착
옵션트리플 스케일 · 센서 하나로 세 범위
옵션Intecal 소프트웨어
매체건조하고 깨끗한 공기 또는 질소
