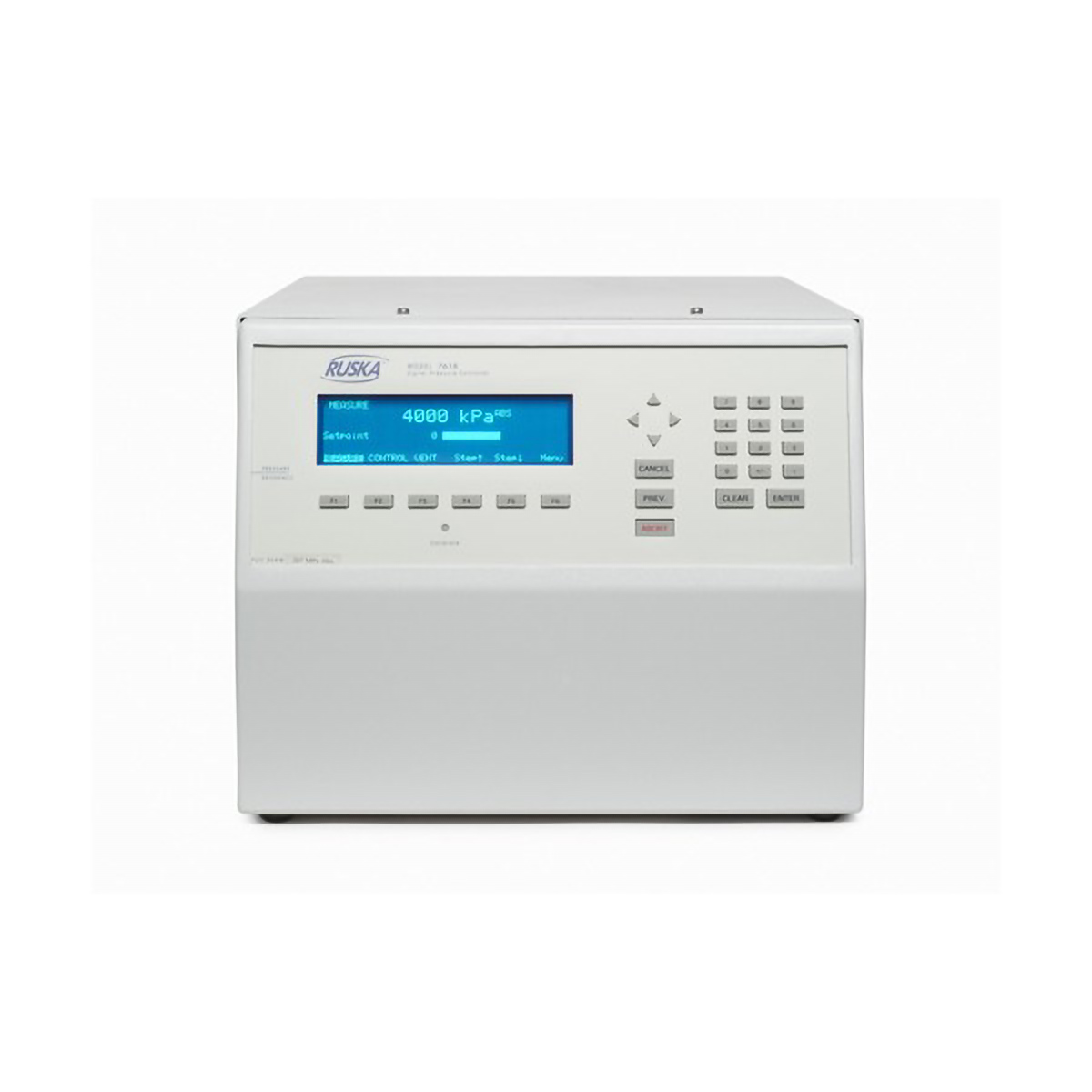

Fluke Calibration 7615 유압 압력 컨트롤러

견적 받기

Fluke Calibration 국내 공식 대리점

Fluke Calibration 7615는 유압 압력 컨트롤러(Hydraulic Pressure Controller, 옛 Ruska 7615)입니다. 40~275 MPa 범위를 DOS 오일, 실리콘 오일, Skydrol까지 같은 본체로 제어하며, 140 MPa 이하에서는 범위의 0.01 % 정밀도를 유지합니다.

고압 유압 교정에서는 액체 종류에 따라 장비를 따로 갖추는 경우가 많습니다. 7615는 DOS 오일과 실리콘 오일, MIL 규격 유압유, Skydrol 500B-4-1을 한 대에서 사용할 수 있으므로 피교정 계기의 매체와 같은 액체를 고릅니다. 빠른 제어 모드는 50 cc 부하에서 일반적으로 5초 이하에 설정점에 도달해 시험 시간이 짧아집니다. 이 컨트롤러는 (주)테솔이 국내에 공식 공급합니다.

40~275 MPa

6,000~40,000 psia 범위

0.01 %

140 MPa 이하 정밀도, 범위 기준

Skydrol

항공 유압유까지 호환

5초 이하

빠른 제어 모드, 50 cc 부하

특징

여섯 개 압력 범위와
유압 액체 호환

핵심 특징현장에서 달라지는 점
여섯 개 압력 범위40 MPa부터 275 MPa까지 범위를 나눠 두어 고압 게이지와 트랜스미터를 한 대로 다룹니다.
유압 액체 호환DOS 오일, 실리콘 오일, MIL 규격 유압유를 사용해 피교정 계기의 매체에 맞춥니다.
항공 유압유 대응Skydrol 500B-4-1과 Fluorinert까지 호환되므로 항공 유압 계기 교정에도 맞습니다.
빠른 제어 모드50 cc 부하에서 일반 5초 이하로 설정점에 도달해 점마다 기다리는 시간이 줄어듭니다.
저압 구간 배기감압할 때 제어 하한은 2.7 MPa(400 psig)이고 그 아래는 0 psig까지 배기만 하므로, 저압 교정은 별도 장비로 진행하세요.
게이지 모드타레 모드로 게이지 압력을 운용합니다.
통신과 화면IEEE-488, RS-232, LabVIEW 드라이버와 진공 형광 그래픽 화면을 갖춰 자동화 환경에 연결됩니다.

정밀도 구간

140 MPa를 경계로
달라지는 정밀도

정밀도와 안정도, 제어 안정도는 140 MPa를 경계로 두 배 차이가 납니다. 140 MPa 이하의 네 범위는 범위의 0.01 %, 200 MPa와 275 MPa는 범위의 0.02 %이므로 피교정 계기의 허용 오차에 맞춰 범위를 고르세요. 아래 표의 세 값은 서로 다른 항목이므로 하나의 정확도로 합쳐 읽지 마세요.

항목140 MPa (20,000 psia) 이하 범위140 MPa 초과 범위
범위40 · 70 · 100 · 140 MPa (6,000 · 10,000 · 15,000 · 20,000 psia)200 · 275 MPa (30,000 · 40,000 psia)
정밀도범위의 0.01 %범위의 0.02 %
안정도범위의 0.01 %, 1년0.02 %, 1년
제어 안정도최대 0.01 % FS최대 0.02 % FS

액체와 공급

호환 액체와
공압 공급 조건

피교정 계기에 이미 사용된 액체와 다른 액체를 시험 라인에 섞으면 오염 문제가 생기므로, 7615에는 계기가 사용하는 매체와 같은 액체를 채웁니다. 호환 목록은 DOS 오일, 모노플렉스 DOS 오일, 실리콘 오일 DOW 210H, MIL-H-5606, MIL-H-83282C, Skydrol 500B-4-1, 자동변속기 오일, Fluorinert FC-77과 FC-70입니다. 공압 공급에는 6.9~7.5 bar 건조 공기를 연결하며, 피크 소비는 5 SCFM입니다.

액체는 계기 매체에 맞춰 선택

오일 저장 용기와 피교정 고압 트랜스미터를 같은 벤치에 두고 매체별로 배관을 분리해 연결하면 교차 오염을 막습니다. 바닥에 오일 받침을 두어 누유를 관리하세요.

제어 속도

모드마다 다른
제어 속도

제어 속도는 모드에 따라 달라 하나의 값으로 표기하지 않습니다. 빠른 제어 모드는 50 cc 부하에서 일반 5초 이하이고, 10 % 단계 일반 응답은 50 cc에서 90초입니다. 점 수가 많은 교정 절차에서는 빠른 모드로 점 사이를 이동하고, 안정 판정이 필요한 점에서 일반 응답을 적용합니다.

시험 포트는 Autoclave F250C

시험 포트는 Autoclave F250C, 공급 포트는 1/4 in NPTF입니다. 고압 배관을 체결할 때 규격이 맞는 어댑터를 사용하고 체결부를 먼저 확인한 뒤 가압하세요.

사용 방법

7615 유압 컨트롤러
SCPI 원격 제어 순서

7615는 IEEE-488과 RS-232를 기본으로 갖추고 SCPI 명령으로 설정점과 압력 값을 주고받습니다. LabVIEW 드라이버를 사용할 수 있으며, RUSKA 6005 인터페이스 패널 명령 세트 에뮬레이션으로 전환할 수 있습니다.

소프트웨어·도구하는 일
SCPI 명령설정점 지정, 압력 읽기, 단위 설정
LabVIEW 드라이버LabVIEW 시험 프로그램에 컨트롤러 편입
6000 에뮬레이션RUSKA 6005 인터페이스 패널용 기존 프로그램 사용

처음 연결하는 순서

순서할 일
1IEEE-488 또는 RS-232 케이블로 PC와 연결하세요.
2Main Menu에서 Menu [F6] → Setup [F2] → Remote [F4]로 들어가 IEEE-488 주소와 직렬 설정을 정하세요.
3RS-232는 1200·2400·9600·19200 중 통신 속도와 데이터 비트, 패리티, 스톱 비트를 PC와 같게 맞추고 흐름 제어는 XON/XOFF로 두세요.
4명령 끝에 직렬은 CR 또는 LF, IEEE-488은 LF를 붙여 *IDN?으로 연결을 확인합니다.
5설정점을 보낸 뒤 :MEASURE:PRESSURE?로 압력을 읽어 도달 여부를 확인합니다.

7615 SCPI 명령 예시

명령하는 일
*IDN?기기 식별 정보 조회
SOUR:PRES:LEV:IMM:AMPL 50.0압력 설정점을 50.0으로 지정
PRES 50설정점 지정(짧은 표기)
:MEASURE:PRESSURE?현재 압력 읽기
:SYSTem:LANGuage "6000"RUSKA 6005 인터페이스 패널 에뮬레이션으로 전환

직렬 응답은 항상 CR LF로 끝납니다. 명령 형식은 펌웨어 버전에 따라 다를 수 있으니 설치한 버전의 사용 설명서를 함께 확인하세요.

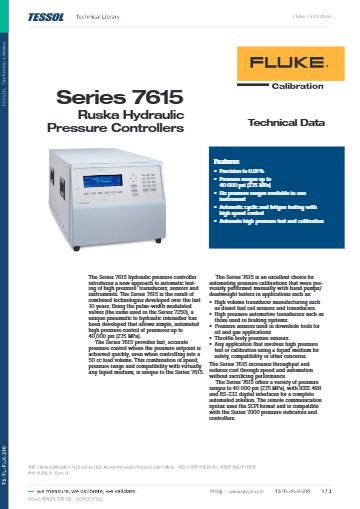

사양

7615 상세 사양

항목사양
압력 범위40 · 70 · 100 · 140 MPa (6,000 · 10,000 · 15,000 · 20,000 psia), 200 · 275 MPa (30,000 · 40,000 psia)
정밀도140 MPa 이하 범위의 0.01 %, 140 MPa 초과 범위의 0.02 %
안정도140 MPa 이하 범위의 0.01 %(1년), 140 MPa 초과 0.02 %(1년)
제어 안정도140 MPa 이하 최대 0.01 % FS, 140 MPa 초과 최대 0.02 % FS
게이지 사용타레 모드로 게이지 모드 운용
제어 속도빠른 제어 모드: 50 cc 부하에서 일반 5초 이하 · 10 % 단계 일반 응답: 50 cc에서 90초
제어 하한감압 시 2.7 MPa (400 psig), 그 아래는 0 psig까지 배기
호환 액체DOS 오일 · 모노플렉스 DOS 오일 · 실리콘 오일 DOW 210H · MIL-H-5606 · MIL-H-83282C · Skydrol 500B-4-1 · 자동변속기 오일 · Fluorinert FC-77 · FC-70
공압 공급6.9 ~ 7.5 bar (100 ~ 110 psig) 건조 공기, 피크 5 SCFM
포트시험 Autoclave F250C · 공급 1/4 in NPTF
통신 · 화면IEEE-488 · RS-232 · LabVIEW 드라이버 · 진공 형광 그래픽 화면
전원110/220 V ac, 50/60 Hz
크기 · 무게35.5 × 43 × 66 cm · 68 kg
동작 온도-18 ~ 50 °C

활용 분야

고압 유압 계기를
다루는 현장

  • 항공 유압 계기 — Skydrol 같은 항공 유압유를 사용하는 계기를 같은 매체로 교정합니다.
  • 고압 압력 게이지 — 40~275 MPa 범위의 게이지를 기준 압력과 비교합니다.
  • 고압 트랜스미터 — 출력 값을 기준 압력과 비교해 오차를 확인합니다.
  • 유압 스위치 — 작동점을 범위별로 시험합니다.

선택 가이드

압력 범위와
매체로 정하는 기준

이런 현장이라면맞는 구성
140 MPa 이하 범위를 주로 다룹니다40 · 70 · 100 · 140 MPa 범위
200 MPa 이상 고압을 시험합니다200 · 275 MPa 범위
항공 유압유를 쓰는 계기를 시험합니다Skydrol 500B-4-1 호환 액체

구성·옵션

범위와 연결 포트
구성 정리

  • 압력 범위 — 40 · 70 · 100 · 140 MPa와 200 · 275 MPa 구성이 있습니다.
  • 포트 — 시험 포트는 Autoclave F250C, 공급 포트는 1/4 in NPTF입니다.
  • 전원 — 110/220 V ac, 50/60 Hz로 운용합니다.

관련 제품

7615와 함께 보는
압력 컨트롤러
