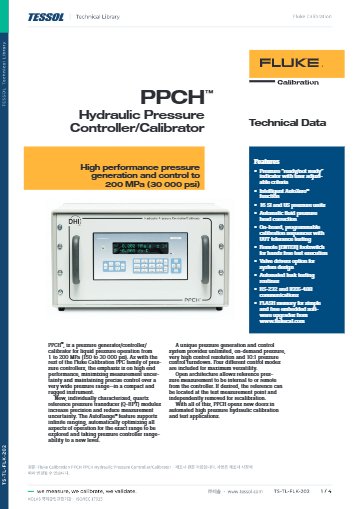

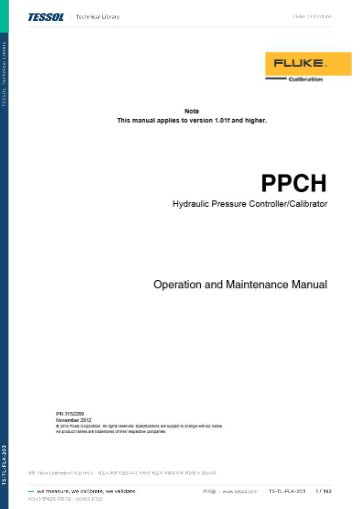

제품 자료
제품문의 구매하기

오일 압력을 200 MPa까지
자동 제어하는 유압 교정기

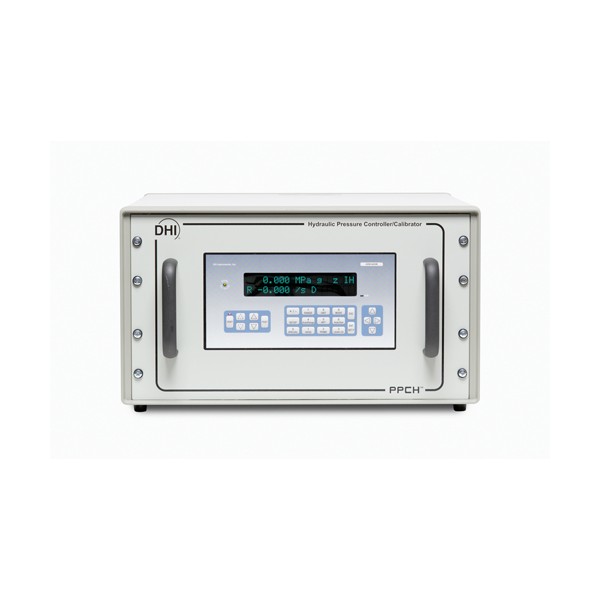

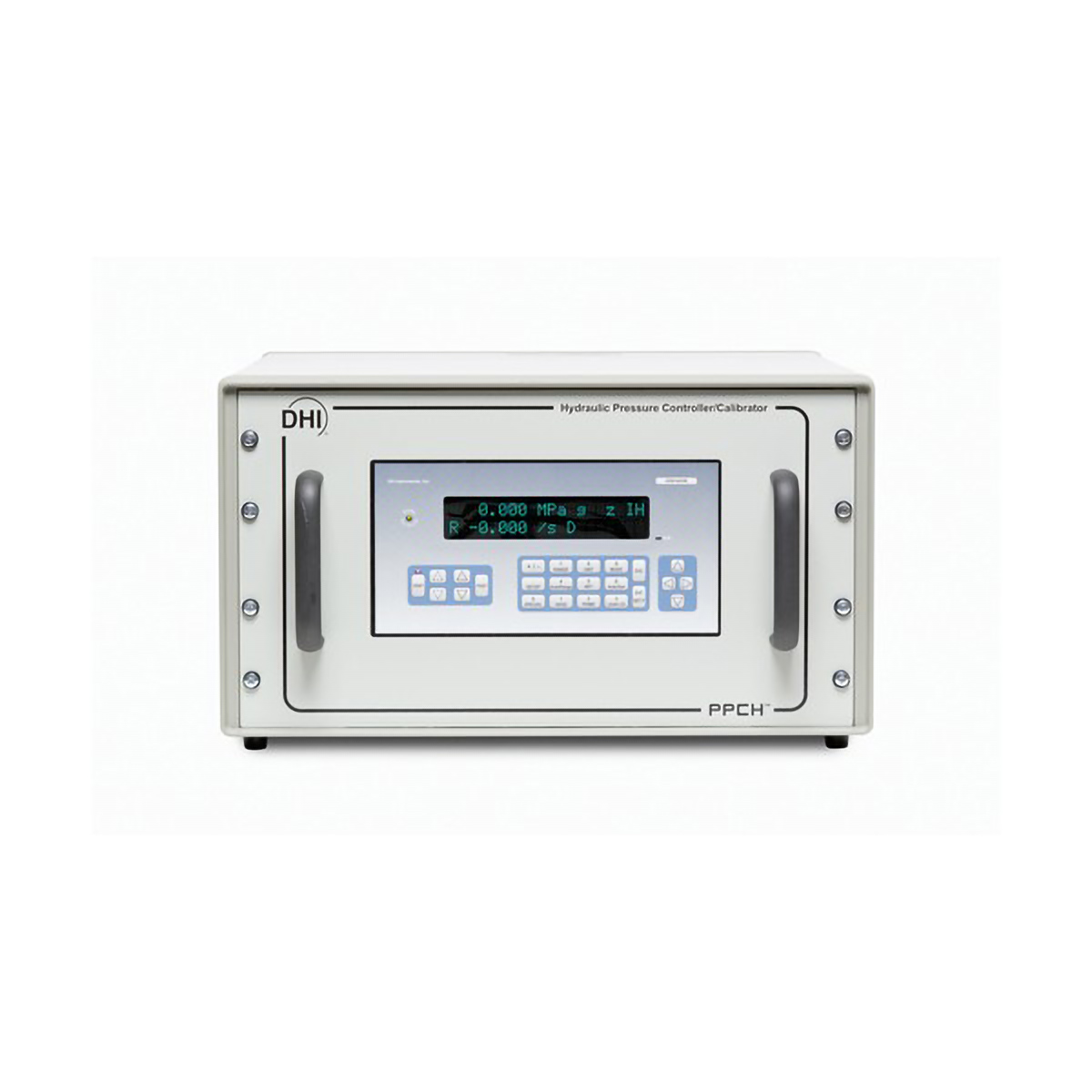

Fluke Calibration PPCH 유압 자동 압력 컨트롤러 · 교정기

견적 받기

Fluke Calibration 국내 공식 대리점

Fluke Calibration PPCH는 쿼츠 기준 압력 트랜스듀서(Q-RPT)로 1 MPa부터 200 MPa까지 세바케이트 오일 압력을 자동으로 만들고 제어하는 유압 자동 압력 컨트롤러·교정기입니다. 고압 계기 교정을 자동으로 진행합니다.

Q-RPT는 한 개 또는 두 개까지 내장할 수 있고, 제어 정밀도는 Q-RPT 스팬의 ±0.003 %입니다. 정밀도, 안정도, 측정 불확도는 서로 다른 값이며, 불확도는 Q-RPT 스팬의 30 ~ 100 %에서 적용됩니다. (주)테솔이 국내에 공식 공급합니다.

200 MPa

시스템 상한 (30,000 psi)

±0.013 %

측정 불확도, 읽음값 (A200M 아래)

±0.003 %

제어 정밀도, Q-RPT 스팬

1 MPa

최저 제어 압력

특징

Q-RPT 조합으로 넓히는
유압 제어 범위

핵심 특징현장에서 달라지는 점
Q-RPT 조합Q-RPT를 한 개 또는 두 개 장착해 교정할 범위에 맞출 수 있습니다.
넓은 제어 범위1 MPa부터 200 MPa까지 오일 압력을 한 대로 제어합니다.
여러 제어 모드Dynamic · Static · Monotonic · Ramp 모드 가운데 시험 방식에 맞는 모드를 고를 수 있습니다.
분동식 압력계 연동Piston Gauge 모드로 분동식 압력계와 함께 운용할 수 있습니다.
10:1 턴다운턴다운 10:1에서 분해능을 1 ppm까지 설정할 수 있습니다.
안정화 시간50 cc, 20 % FS 단계에서 약 180초면 압력이 안정됩니다.
다른 액체 옵션세바케이트 오일이 기본이며, 피교정기에 맞춰 다른 액체를 옵션으로 고를 수 있습니다.
자동화 통신RS232와 IEEE-488.2를 지원해 원격으로 제어할 수 있습니다.

수치 구분

PPCH 정밀도·안정도와
불확도 구분

항목A200M 아래 Q-RPTA200M
정밀도±0.012 % 읽음값±0.015 % 읽음값
1년 예측 안정도±0.005 % 읽음값±0.005 % 읽음값
측정 불확도±0.013 % 읽음값±0.018 % 읽음값
측정 불확도 적용 구간Q-RPT 스팬의 30 ~ 100 %Q-RPT 스팬의 30 ~ 100 %

Q-RPT 구성 선택

Q-RPT는 내장 0 ~ 2개, 외장을 포함하면 4개까지 연결할 수 있으며 AutoRange로 피교정기 범위에 맞춥니다. 20 MPa부터 200 MPa까지 여섯 가지 범위 가운데 교정할 계기의 상한에 맞는 모델을 고르세요.

교정 관리

분동식 연동과
소급 확인

분동식 압력계와 함께 사용

Piston Gauge 제어 모드를 사용하면 분동식 기준과 고압 트랜스미터·게이지를 같은 압력에서 비교할 수 있습니다. 1 MPa 아래 작업은 기체 컨트롤러가 나누어 맡습니다. PPCH 교정은 (주)테솔의 KOLAS 인정 범위에 해당하는지부터 확인해 안내해 드립니다.

사용 방법

PPCH 유압 컨트롤러
원격 통신과 교정 소프트웨어

PPCH는 RS232(COM1·COM2)와 IEEE-488.2로 PC에 연결합니다. COMPASS for Pressure, LabVIEW Drivers, CalTool for RPTs를 사용할 수 있고 내장 소프트웨어는 FLASH 메모리로 업데이트합니다.

소프트웨어·도구하는 일
COMPASS for Pressure압력 교정 자동화
LabVIEW DriversLabVIEW 시험 프로그램에 컨트롤러 편입
CalTool for RPTsQ-RPT 교정 유틸리티
PPCH Embedded Software본체 펌웨어 업데이트

처음 연결하는 순서

순서할 일
1모델에 맞는 구동 공기(70M·140M은 500 kPa, 100M·200M은 700 kPa)를 공급하세요.
2전원을 켜고 30분 동안 예열하세요.
3RS232 케이블(COM1) 또는 IEEE-488.2 케이블로 PC와 연결하세요.
4COMPASS for Pressure나 LabVIEW Drivers에서 연결을 설정하고 압력 읽기를 확인합니다.
5AutoRange로 DUT 범위를 정한 뒤 교정 순서를 실행합니다.

PPCH를 외부 Q-RPT 범위보다 높은 압력에서 쓸 때는 외부 Q-RPT를 분리하거나 밸브로 보호하세요.

사양

PPCH 유압 범위와
제어 사양

항목사양
Q-RPT 범위A20M 20 MPa · A40M 40 MPa · A70M 70 MPa · A100M 100 MPa · A140M 140 MPa · A200M 200 MPa
제어 정밀도 · 턴다운Q-RPT 스팬의 ±0.003 %까지 · 10:1 · 분해능 1 ppm까지 (사용자 조정)
제어 모드Dynamic · Static · Monotonic · Ramp · Piston Gauge
안정화50 cc, 20 % FS 단계에서 약 180초
최저 제어 압력 · 용적1 MPa (150 psi) · 시험 용적 0 ~ 100 cc (50 cc 최적)
매체세바케이트 오일 기본 · 다른 액체 옵션
구동 공기PPCH-70M 500 kPa · 300 l/min · 100M 700 kPa · 300 l/min · 140M 500 kPa · 450 l/min · 200M 700 kPa · 450 l/min
포트시험 DH500 (AE F250C · HIP HF4 동등) · 공기 1/8 in NPT F
통신 · 전원RS232 (COM1 · COM2) · IEEE-488.2 · 85 ~ 264 V ac, 50/60 Hz, 최대 75 W
크기 · 무게30 × 52 × 50 cm (H × W × D) · 약 50 kg
동작 온도15 ~ 35 °C

활용 분야

고압 트랜스미터와
게이지 교정

  • 고압 트랜스미터 교정 — 최대 200 MPa 범위의 트랜스미터를 자동으로 교정합니다.
  • 고압 게이지 교정 — 여러 게이지를 같은 압력 조건에서 차례로 교정합니다.
  • 분동식 압력계 연동 교정 — Piston Gauge 모드로 분동식 기준과 함께 교정합니다.
  • 유압 시험 설비 — 오일 매체로 고압 부품의 시험 압력을 발생시킵니다.
  • 기체 장비 보완 — 1 MPa 아래 작업은 기체 장비와 나누어 맡습니다.

선택 가이드

매체와 압력에 맞는
Fluke 압력 컨트롤러 선택

이럴 때 (현장 조건)권장 모델선택 이유
기체로 14 MPa까지 필요할 때PPC4건조 기체로 게이지와 절대압을 제어하며, 필요한 불확도에 맞춰 Q-RPT 클래스를 고를 수 있습니다.
기체로 107 MPa까지 필요할 때8370A모듈식 고압 기체 컨트롤러라 기체 압력을 107 MPa까지 제어합니다.
1 MPa 아래 기체 작업이 많을 때7252채널별 게이지 400 mbar ~ 172 bar를 두 채널에서 제어합니다.
오일로 200 MPa까지 필요할 때PPCHQ-RPT 구성을 고르고 세바케이트 오일로 200 MPa까지 유압을 제어합니다.

구성·옵션

PPCH 모델과
Q-RPT 구성

구분내용품번
기본 모델PPCH · 최대 제어 압력 70 ~ 200 MPa (PPCH-70M ~ PPCH-200M)3072503
Q-RPT 구성내장 없음 · 내장 1개 · 내장 2개 (저압 Q-RPT는 A70M 이하)해당 없음
옵션특수 유체 · 벤치용 인클로저 · CE 표시 · SI 단위 버전해당 없음
호환 액세서리풋스위치 · 외부 유체 저장조 · RS232 케이블 · 고압 필터 키트해당 없음
