진공부터 2,800 bar까지
이어서 만드는 초고압 펌프

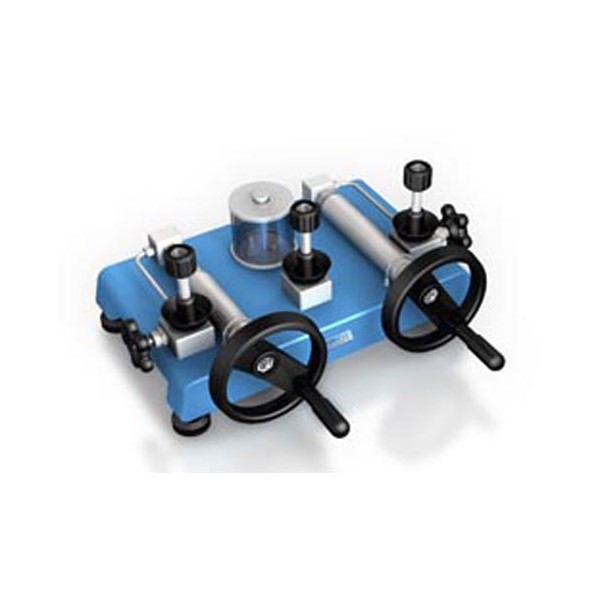

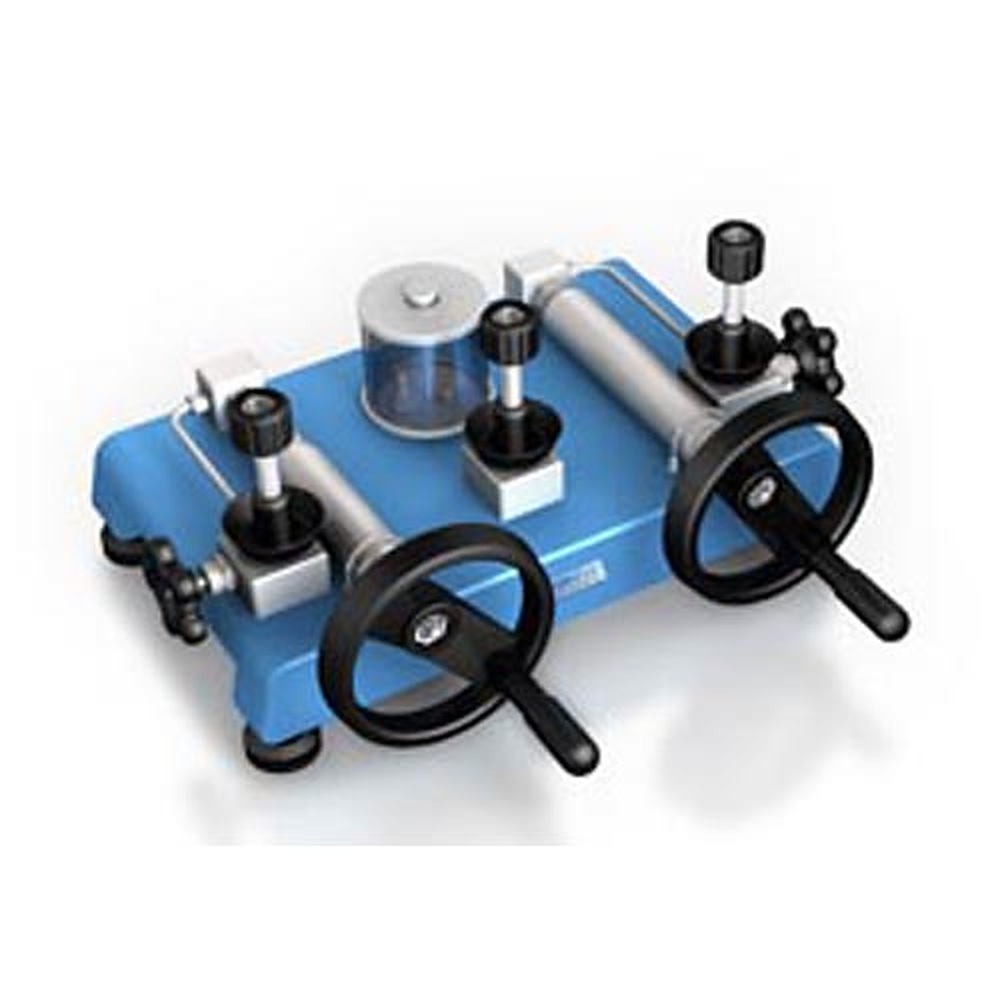

Additel ADT949 유압 초고압 펌프

견적 받기

Additel ADT949는 디에틸헥실 세바케이트 오일로 85 % 진공부터 2,800 bar(40,000 psi)까지 만드는 벤치형 유압 초고압 비교 펌프(Hydraulic Ultra-High Pressure Pump)입니다. 초고압 게이지와 트랜스미터를 기준 게이지와 나란히 연결해 비교 교정합니다.

체크 밸브가 없는 특허 스크루 프레스와 차단 밸브가 압력을 안정시키고, 초고압 연결부에는 Autoclave F-250-C 포트를 사용합니다. 진공과 초고압을 한 대로 다루는 이 펌프는 (주)테솔이 국내에 공식 공급합니다.

2,800 bar

최대 압력 (40,000 psi)

85 %

진공 범위 하한

420 ml

세바케이트 저장조

16 kg

본체 무게

특징

진공부터 2,800 bar까지
한 대로 다루는 구조

핵심 특징	현장에서 달라지는 점
세바케이트 오일 매체	디에틸헥실 세바케이트 오일로 압력을 만들어 유압 계기를 교정합니다.
진공과 초고압 연속	진공부터 2,800 bar까지 이어서 만들므로 범위가 다른 계기를 펌프 교체 없이 점검합니다.
체크 밸브 없는 스크루 프레스	특허 스크루 프레스로 압력을 직접 조정하므로 목표점 근처에서 값이 안정됩니다.
Autoclave F-250-C 포트	9/16"-18 UNF 암나사 포트를 시험 쪽과 기준 게이지 쪽에 하나씩 두어 초고압 연결을 같은 규격으로 맞춥니다.
옵션 포트	1/2BSP 암과 M20×1.5 암 포트를 주문 시 선택할 수 있어 계기 나사가 맞지 않는 경우가 줄어듭니다.
온도 영향 최소화 구조	온도 영향을 줄이고 안정도를 높여 판독까지 기다리는 시간이 짧아집니다.

연결 포트

Autoclave 포트와
어댑터 선택 기준

초고압 연결에는 Autoclave F-250-C(9/16"-18 UNF 암) 포트를 사용합니다. 시험 쪽과 기준 게이지 쪽 모두 같은 규격이므로, 계기의 나사가 다르면 1/4HP 어댑터 세트를 함께 검토하세요.

주문 시 고르는 추가 포트

Autoclave 포트 외에 1/2BSP 암과 M20×1.5 암을 주문 시 선택할 수 있습니다. 어댑터 세트는 별도 옵션이며, 420 ml 저장조에는 세바케이트 오일만 채웁니다.

펌프 자체에는 정확도 사양이 없습니다. 초고압 교정 결과의 정확도와 불확도는 함께 연결한 기준 게이지가 정합니다.

사양

ADT949 초고압 펌프
상세 사양

항목	사양
압력 범위	85 % 진공 ~ 2,800 bar (40,000 psi)
매체	디에틸헥실 세바케이트
저장조	420 ml (25.6 in³)
가압 방식	특허 스크루 프레스, 체크 밸브 없음, 안정화용 차단 밸브
피스톤 용량	저압 30 ml · 고압 2.5 ml
연결	Autoclave F-250-C (9/16"-18 UNF 암) · 1/2BSP 암 · M20×1.5 암은 주문 시 선택
크기	높이 230 mm · 바닥 520 × 360 mm
무게	16 kg
보증 기간	1년

활용 분야

초고압 게이지와
유압 계통 교정

초고압 압력계 교정 — 2,800 bar까지의 게이지를 기준 게이지와 비교합니다.
유압 계통 시험 — 세바케이트 오일 계통에서 압력을 단계별로 올립니다.
진공 계기 교정 — 진공 범위의 계기도 펌프를 바꾸지 않고 점검합니다.
압력 트랜스미터 교정 — 출력 신호를 초고압 기준과 대조합니다.

선택 가이드

압력 범위와 매체로
고르는 비교 펌프

이럴 때 (현장 조건)	권장 모델	선택 이유
진공과 2,800 bar 오일 계통이 필요할 때	Additel ADT949	세바케이트 오일로 진공부터 초고압까지 이어서 다룹니다.
1,000 bar 이하 물 매체가 필요할 때	Additel ADT938	탈이온수와 오일 제거 세척 부품으로 오일 금지 계기에 맞습니다.
휴대형 유압 펌프가 필요할 때	Additel ADT925	핸드헬드 유압 펌프여서 현장으로 들고 나가 점검하기에 맞습니다.

구성·옵션

ADT949 구성품과
어댑터 옵션

구성품 — 비교 펌프 본체, 저장조 420 ml, Autoclave F-250-C 포트가 들어 있습니다.
포트 옵션 — 1/2BSP 암과 M20×1.5 암을 주문 시 선택할 수 있습니다.
별도 구성 — 1/4HP 어댑터 세트, 휴대 케이스, 유지보수 키트가 있습니다.

ADT949와 함께 보는
유압 비교 펌프

ADT949로 진공도 만들 수 있습니까?
네, 85 % 진공부터 2,800 bar까지 한 대로 다룹니다.
ADT949는 어떤 연결 포트를 사용합니까?
기본은 Autoclave F-250-C(9/16"-18 UNF 암)입니다. 1/2BSP 암과 M20×1.5 암은 주문 시 선택할 수 있습니다.
초고압 펌프 저장조에는 어떤 오일을 채웁니까?
디에틸헥실 세바케이트를 채웁니다. 저장조 용량은 420 ml입니다.
체크 밸브가 없는 구조는 어떤 이점이 있습니까?
체크 밸브 누설이 생기지 않습니다. 특허 스크루 프레스로 압력을 직접 조정하기 때문입니다.
초고압 비교 펌프에 정확도 사양이 있습니까?
없습니다. 교정 결과는 함께 연결한 기준 게이지가 결정합니다.
