Baluntech BL512 고압 중량 테스터기(600MPa)

MODEL: BL512
브랜드: Baluntech

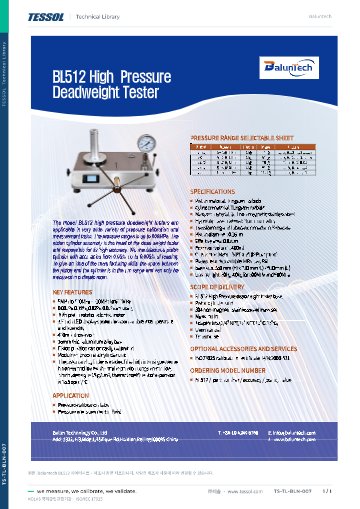

제품 자료: 데이터시트

제품문의 구매하기

800 MPa까지 고압 계기를
교정하는 고압 압력 천칭

Baluntech BL512 고압 분동식 압력교정기

견적 받기

Baluntech 국내 정식 공급 파트너

Baluntech BL512는 유효단면적 0.02 cm²의 탄화텅스텐 피스톤-실린더와 세바케이트 오일로 최대 800 MPa를 만드는 고압 분동식 압력교정기(압력 천칭)입니다. 고압 유압 압력계와 트랜스미터를 교정합니다.

250 · 300 · 400 · 500 · 600 · 800 MPa 여섯 모델이 5 ~ 800 MPa를 나눠 맡습니다. 모델마다 읽음값 기준 0.005 ~ 0.05 % 정확도 등급이 다르므로 압력 상한과 필요한 등급을 함께 따져 고르세요. 분동 1 kg이 약 5 MPa에 대응해 분동 구성이 단순하고, 주문 때 설치 장소의 중력값을 알려 주시면 그 값에 맞춰 분동을 제작합니다. (주)테솔이 국내에 공식 공급합니다.

0.02 cm²

피스톤 유효단면적

여섯 모델

5 ~ 800 MPa를 나누는 구성

0.005 ~ 0.05 %

읽음값 기준 정확도 등급

세바케이트

압력 매체, 저장조 400 ml

특징

범위마다 다른
정확도 등급

핵심 특징	현장에서 달라지는 점
모델별 정확도 등급	250 · 300 MPa 모델은 0.005 %까지, 400 ~ 600 MPa 모델은 0.01 %부터 고를 수 있고 800 MPa 모델은 0.05 %입니다. 계기의 압력 상한과 요구 등급을 함께 놓고 고르세요.
탄화텅스텐 모듈형 유닛	피스톤과 실린더가 탄화텅스텐 모듈형 유닛이어서, 범위에 맞는 유닛을 골라 한 베이스에서 운용할 수 있습니다.
세바케이트 오일 매체	고압 유압 계통에 맞는 세바케이트 오일로 압력을 만들고, 400 ml 저장조에 한 번의 교정 작업에 필요한 오일을 담습니다.
3.5인치 LED 표시	피스톤 위치와 주변 온도, 습도를 한 화면에서 확인하므로 읽음값을 기록할 때 환경 조건도 함께 남길 수 있습니다.
전동 회전 옵션	피스톤 회전을 모터로 구동하는 구성을 선택하면 고압 반복 측정에서 손으로 돌리는 수고가 줄어듭니다.
현지 중력 맞춤	표준 중력 기준 또는 설치 장소의 g에 맞춘 분동을 고를 수 있어, 압력 환산 오차의 원인을 주문 단계에서 없앱니다.

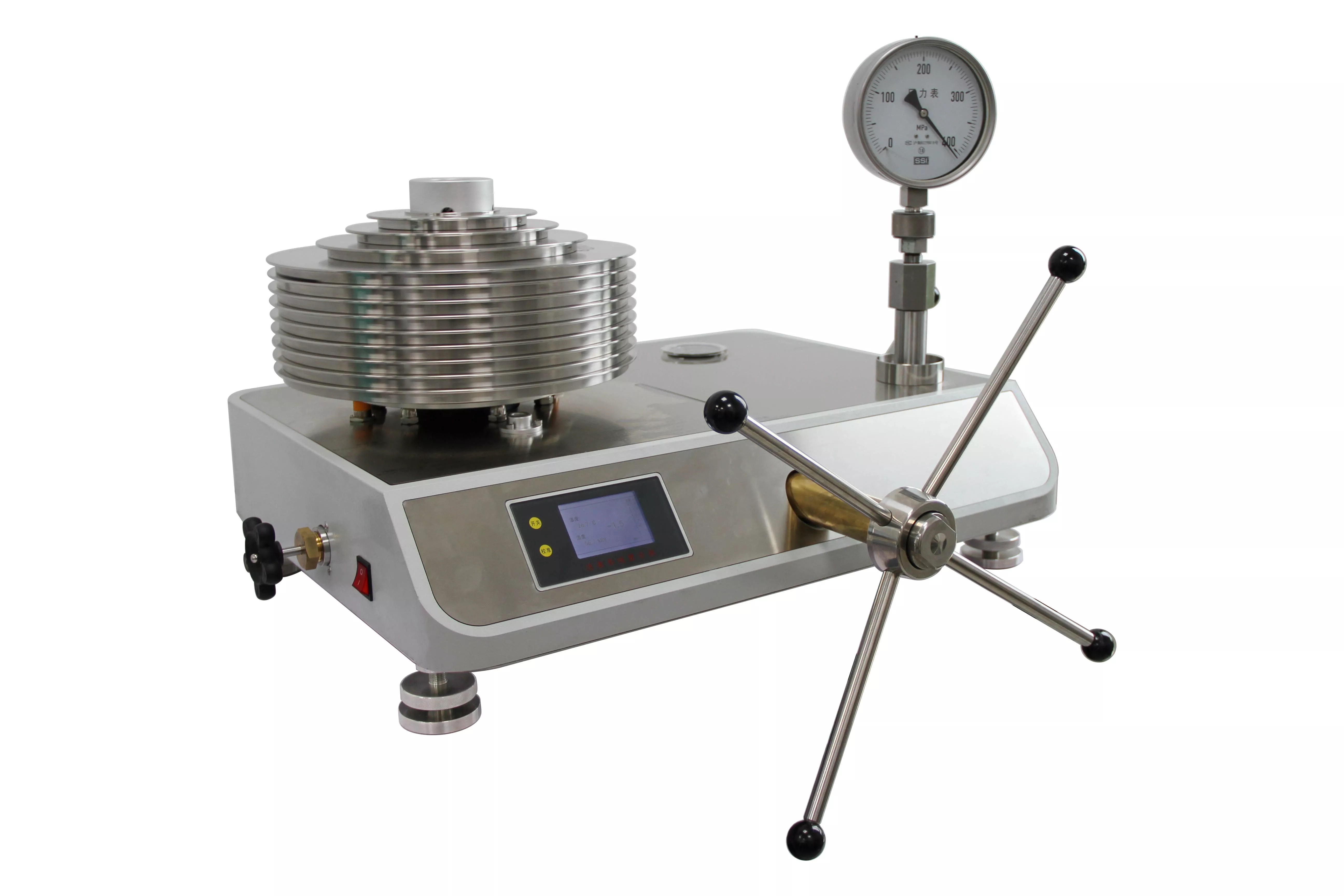

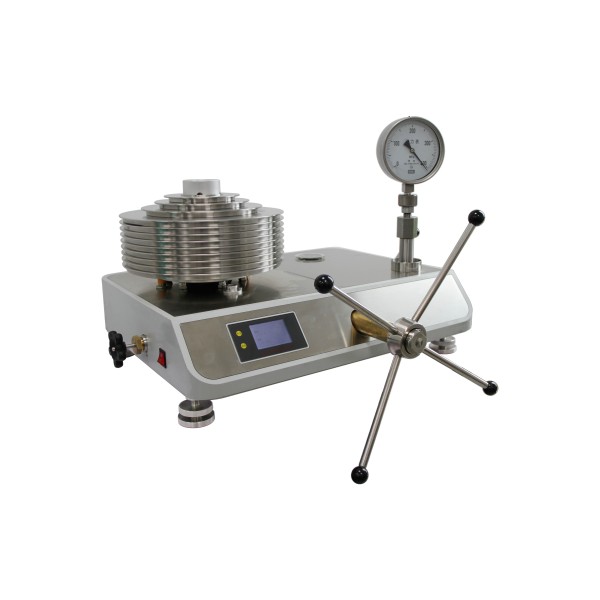

추 세트와 압력계, 터치 화면이 있는 고압 중량 테스터

고압 교정 실무

고압일수록 변하는
유효단면적

압력이 높아지면 피스톤과 실린더 사이 틈이 변해 유효단면적이 달라집니다. 그래서 고압 범위를 교정할 때는 교정 성적서의 압력 변형계수(λ)를 환산식에 넣어야 합니다. 정확도 등급도 범위마다 다르므로, 800 MPa 모델에서 0.005 % 등급을 기대하지 않도록 주문 단계에서 범위와 등급을 함께 정하세요.

시험 포트에 연결한 고압 어댑터

9/16 UNF와 1/2 BSP 어댑터 키트가 기본 구성에 들어 있어 고압 트랜스미터를 시험 포트에 바로 연결할 수 있습니다. 미터 나사 외에 NPT · BSP 연결은 옵션입니다.

현지 중력

설치 장소의 g에
맞춘 고압 분동

분동식 압력교정기의 압력은 중력가속도에 정비례합니다. 예를 들어 표준 중력(9.80665 m/s²) 기준 분동을 대전(g = 9.798 310 m/s²)에서 사용하면 표시보다 약 0.085 % 낮은 압력이 나오고, 이 차이는 0.005 % 등급 허용치의 17배에 해당합니다. 주문 때 설치 장소의 g를 알려 주시면 그 값에 맞춰 분동을 제작합니다. 국내 지점별 중력값은 KRISS 중력가속도 참조표준과 국토지리정보원 중력점 성과에서 찾을 수 있습니다.

피스톤 위치와 환경 값을 보여 주는 표시창

3.5인치 LED 표시창에 피스톤 위치와 주변 온도, 습도가 나타나므로 읽음값과 환경 조건을 한 화면에서 확인할 수 있습니다.

교정 관리

BL512 기준기의
소급과 교정 성적서

피스톤-실린더 유효단면적과 분동 질량은 KOLAS 인정 교정기관의 성적서로 국가측정표준(KRISS)까지 소급할 수 있습니다. 교정 성적서(분동 세트 포함, P/N 9000-511)는 선택 사양입니다. 고압 범위의 교정 방법은 (주)테솔이 KOLAS 인정 범위를 먼저 확인한 뒤 안내해 드립니다.

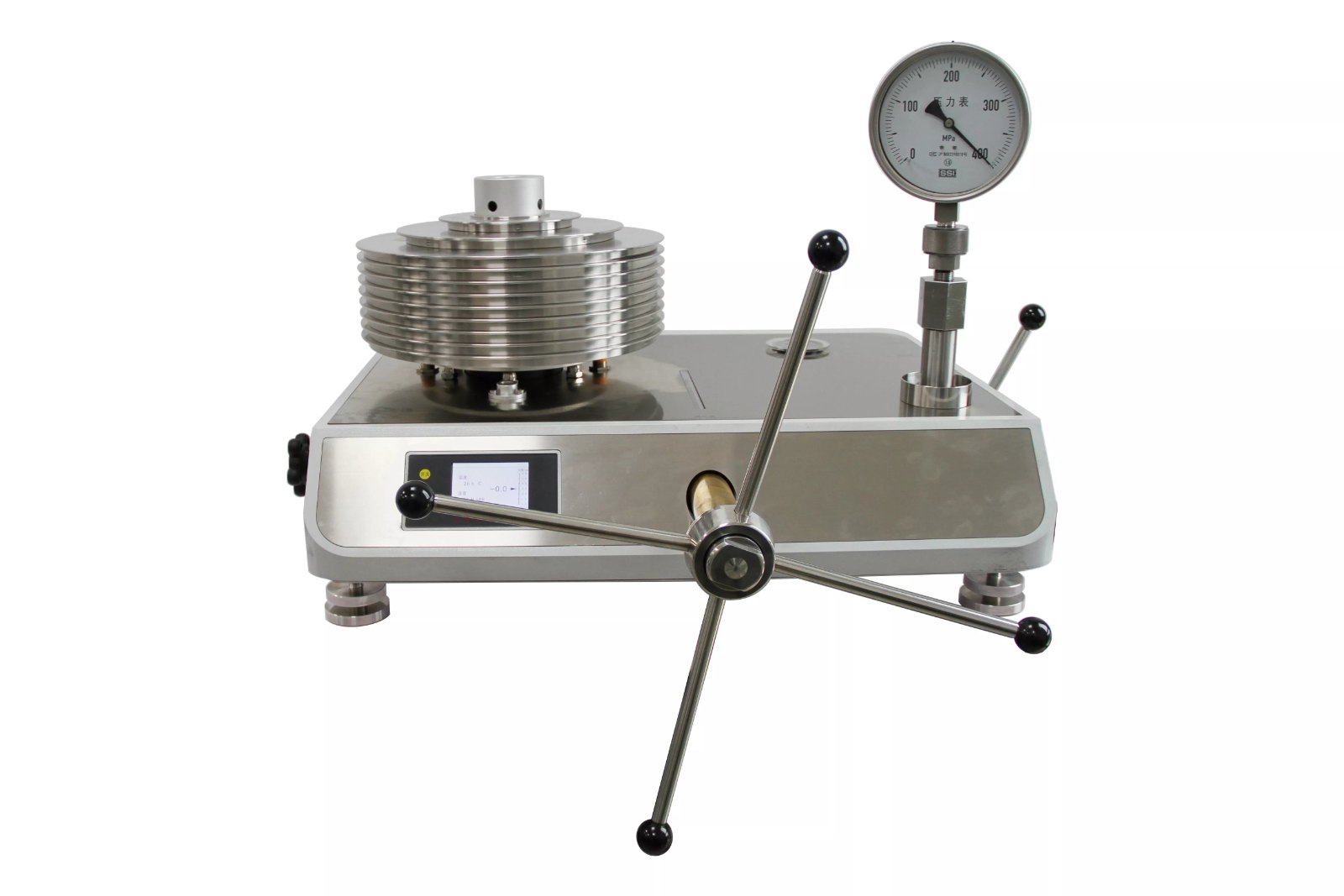

본체 측면 표시창과 추 세트가 보이는 낮은 각도의 모습

사양

BL512 고압 모델
사양과 치수

모델	압력 범위	피스톤 + 분동	정확도 등급 (읽음값)
BL512-250MPA	5 ~ 250 MPa	1 kg + 49 kg	0.005 · 0.01 · 0.02 · 0.05 %
BL512-300MPA	5 ~ 300 MPa	1 kg + 59 kg	0.005 · 0.01 · 0.02 · 0.05 %
BL512-400MPA	5 ~ 400 MPa	1 kg + 79 kg	0.01 · 0.02 · 0.05 %
BL512-500MPA	5 ~ 500 MPa	1 kg + 99 kg	0.01 · 0.02 · 0.05 %
BL512-600MPA	10 ~ 600 MPa	2 kg + 118 kg	0.01 · 0.02 · 0.05 %
BL512-800MPA	20 ~ 800 MPa	4 kg + 156 kg	0.05 %

시리즈 공통 사양

항목	사양
압력 범위	5 ~ 800 MPa (모델별)
정확도 등급	읽음값의 0.005 ~ 0.05 % (범위별)
피스톤-실린더	탄화텅스텐 (밀도 15 g/cm³), 모듈형
유효단면적 · 피스톤 지름	0.02 cm² · 0.16 cm
압력 매체 · 저장조	세바케이트 · 400 ml
분동 재질	304 비자성 스테인리스강
분동 중력 기준	표준 9.80665 m/s² 또는 현지 중력 맞춤 (주문 때 설치 장소 g 전달)
표시	3.5인치 LED: 피스톤 위치 · 주변 온도 · 습도
피스톤 회전	전동 회전 옵션
압력 단위	MPa · bar · psi 선택
연결 · 어댑터	미터 나사 (NPT · BSP 옵션), 9/16 UNF · 1/2 BSP 어댑터 키트 포함
베이스	16 mm 알루미늄 합금판, 360 (H) × 710 (L) × 510 (D) mm
무게	30 kg (500 · 600 MPa 모델 40 kg)
구성품	베이스, 피스톤-실린더, 304 스테인리스 분동 세트, 분동 캐리어, 어댑터 키트, 운반 케이스
선택 사양	교정 성적서 (분동 세트 포함, P/N 9000-511)

활용 분야

고압 계기 교정과
기준 압력 설정

고압 유압 압력계 교정 — 교정실에서 계기 눈금을 기준 압력과 비교합니다.
고압 트랜스미터 교정 — 출력 신호를 분동이 만든 압력과 대조합니다.
고압 측정 현장의 기준 — 현장 압력 측정에 사용할 기준값을 설정합니다.
압력 교정 실험실 — 범위별 모델로 실험실 기준기를 구성합니다.
고압 어댑터 연결 — 9/16 UNF 어댑터로 여러 계기 나사에 대응합니다.

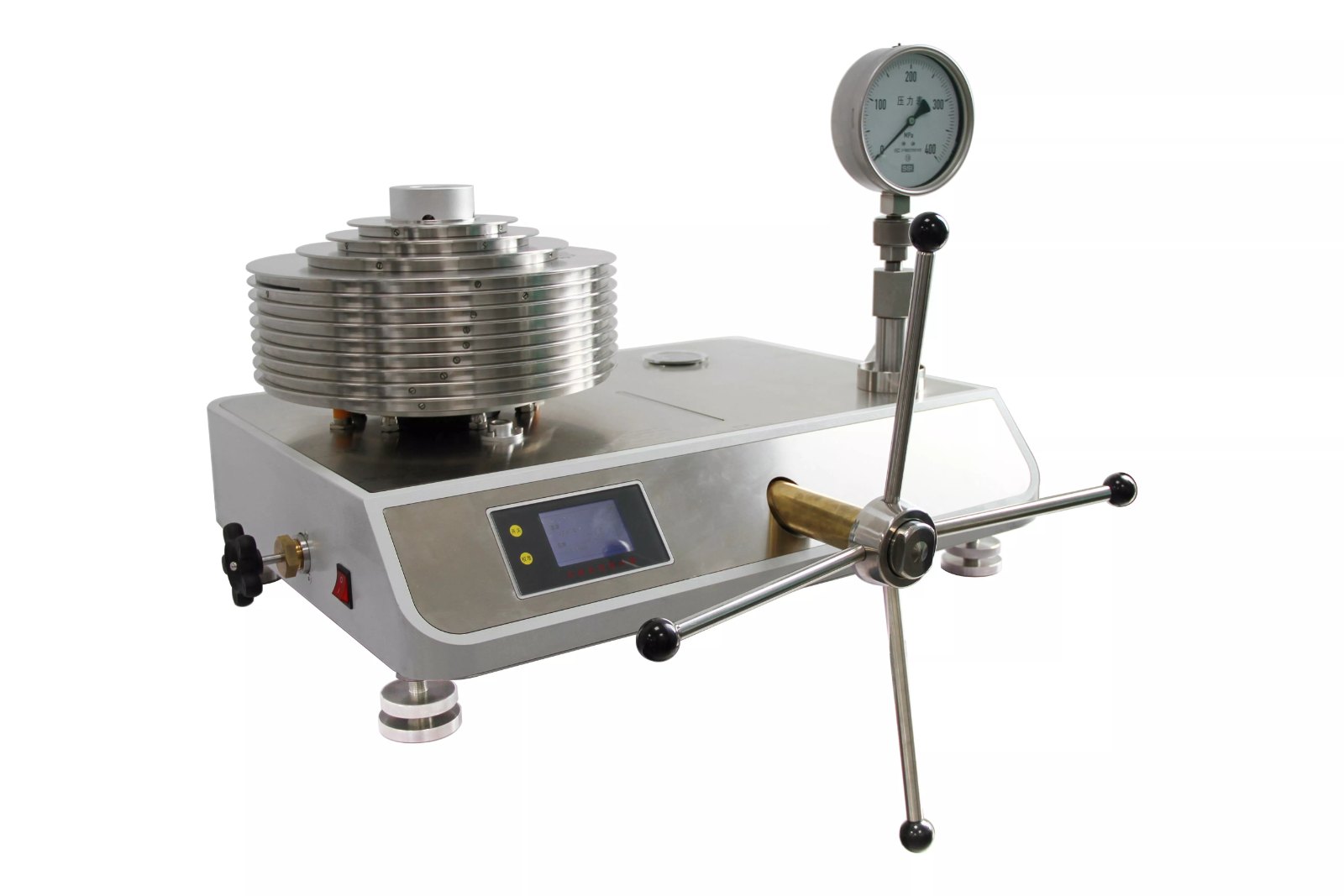

압력계와 핸들을 세운 고압 중량 테스터 사선 모습

선택 가이드

범위와 등급으로
모델 고르기

이럴 때 (현장 조건·용량·규격)	권장 모델	선택 이유
250 · 300 MPa까지 0.005 % 등급이 필요할 때	BL512-250MPA · 300MPA	0.005 % 등급은 250 · 300 MPa 두 모델에만 있습니다.
400 ~ 600 MPa 계기를 교정할 때	BL512-400MPA · 500MPA · 600MPA	0.01 %부터 등급을 고를 수 있으며, 600 MPa 모델은 분동 구성이 달라집니다.
800 MPa까지 계기를 교정할 때	BL512-800MPA	0.05 % 등급 한 가지로 800 MPa까지 다룹니다.
160 MPa 이하 오일 계기를 교정할 때	BL511	160 MPa까지 다루는 낮은 범위의 유압 분동식 교정기입니다.

구성·옵션

BL512 기본 구성과
주문 품번

구분	내용
구성품	BL512 고압 베이스, 모듈형 피스톤-실린더 유닛, 304 비자성 스테인리스 분동 세트, 분동 캐리어, 어댑터 키트, 사용 설명서, 공장 교정 보고서, 운반 케이스
옵션	NPT · BSP 연결, 교정 성적서(분동 세트 포함, P/N 9000-511)
품번	BL512-250MPA · 300MPA · 400MPA · 500MPA · 600MPA · 800MPA
주문 때 전달할 정보	범위 모델, 정확도 등급, 설치 장소의 g

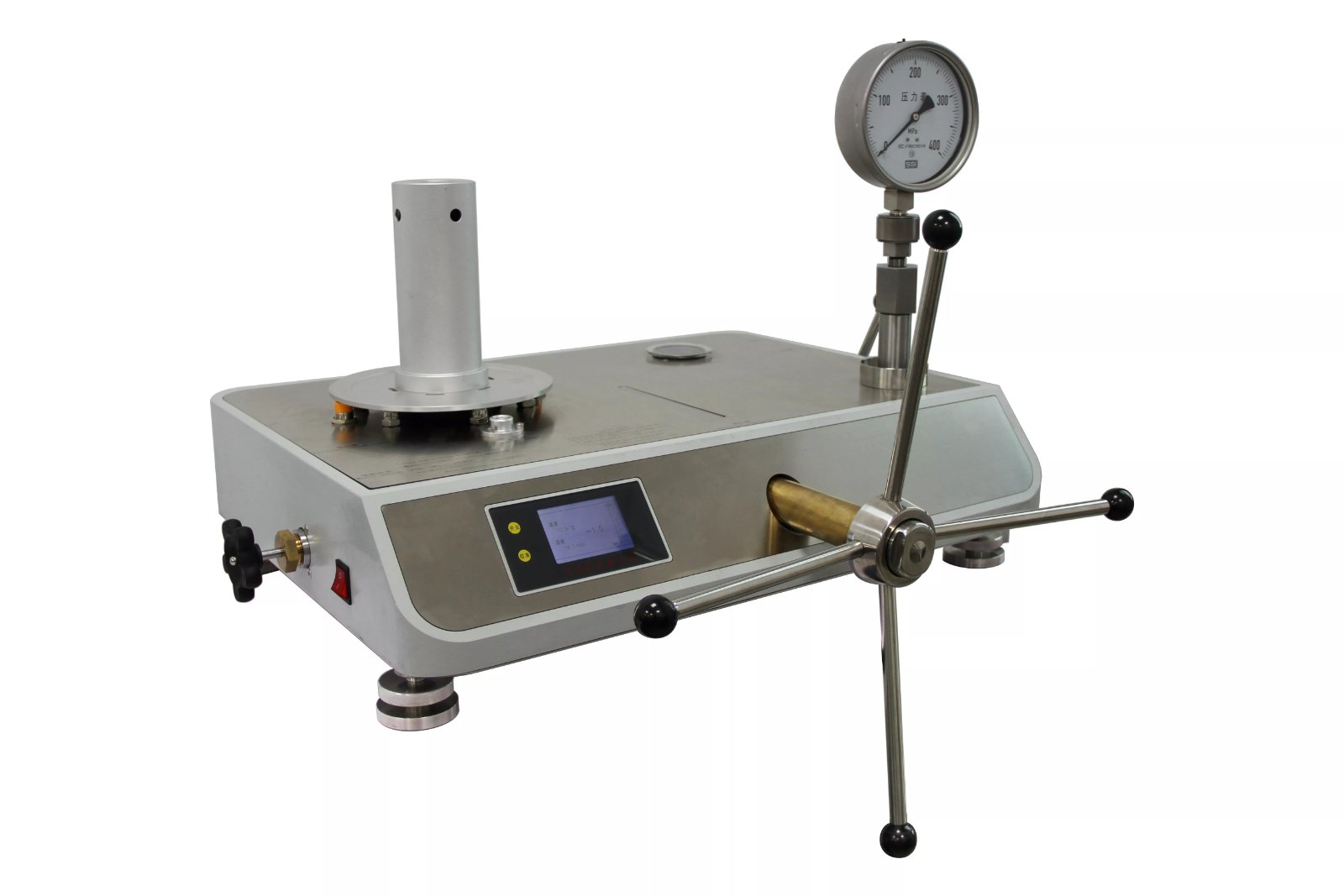

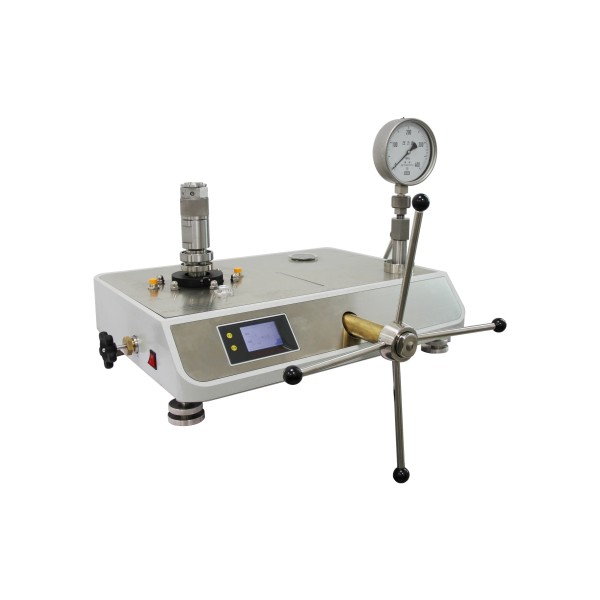

추를 내리고 피스톤 기둥이 드러난 테스터 모습

고압 교정과 함께 보는
분동식 기준기

Baluntech BL511 유압식 분동식 압력교정기 (160 MPa)
Baluntech BL513 물 매체 분동식 압력교정기
Baluntech BL510 휴대형 유압 분동식 압력교정기

BL512에는 800 MPa보다 낮은 모델도 있습니까?
네, 250 · 300 · 400 · 500 · 600 · 800 MPa 여섯 모델이 있습니다. 낮은 범위일수록 고를 수 있는 등급이 많아집니다.
BL512 800 MPa 모델에서도 0.005 % 등급을 고를 수 있습니까?
아닙니다. 0.005 % 등급은 250 · 300 MPa 모델에만 있습니다. 400 ~ 600 MPa는 0.01 %부터, 800 MPa는 0.05 %입니다.
고압 분동식의 정확도 등급은 불확도입니까?
아닙니다. 측정 압력에 대한 최대허용오차 등급이며, 포함 인자(k)가 붙은 불확도는 교정 성적서로 정해집니다.
현지 중력에 맞춰 분동을 만들 수 있습니까?
네, 주문 때 설치 장소의 g를 알려 주시면 그 값에 맞춰 분동을 제작합니다. 표준 중력 기준 분동도 선택할 수 있습니다.
BL512에는 어떤 어댑터가 들어 있습니까?
9/16 UNF와 1/2 BSP 어댑터 키트가 기본 구성에 들어 있습니다. NPT와 BSP 연결은 옵션으로 선택할 수 있습니다.
