Baluntech BL511 유압 데드웨이트 테스터(160MPa)

MODEL: BL511
브랜드: Baluntech

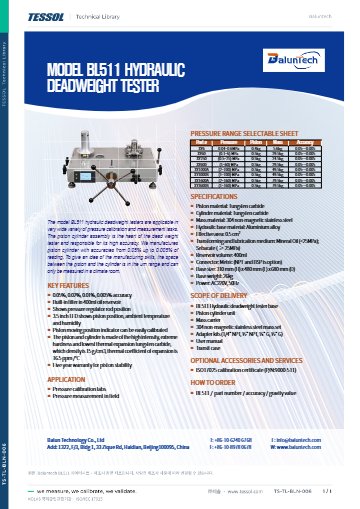

제품 자료: 데이터시트

제품문의 구매하기

유압 계기를 다섯 범위에서
교정하는 분동식 압력교정기

Baluntech BL511 유압식 분동식 압력교정기

견적 받기

Baluntech 국내 정식 공급 파트너

Baluntech BL511은 0.1 ~ 6 MPa부터 2 ~ 160 MPa까지 다섯 범위에서 유압 압력계와 트랜스미터, 디지털 압력계를 교정하는 유압 분동식 압력교정기(Hydraulic Deadweight Tester)입니다. 25 MPa까지는 미네랄 오일, 그 위로는 세바케이트로 작동합니다.

베이스 표시창에서 피스톤 위치와 주변 온도, 습도를 함께 보며 압력을 조정하므로 시험 조건을 성적서에 함께 기록하기 쉽습니다. 정확도 등급은 모든 범위에서 읽음값의 0.005 ~ 0.05 % 중에서 고를 수 있습니다. 이 압력교정기는 (주)테솔이 국내에 공식 공급합니다.

0.1 ~ 160 MPa

범위 5종

0.05 · 0.02 · 0.01 · 0.005 %

정확도 등급 (읽음값)

400 ml

필터를 내장한 오일 저장조

3.5인치

LED 표시창: 피스톤 위치 · 온도 · 습도

특징

다섯 범위와
두 종류의 오일

핵심 특징	현장에서 달라지는 점
다섯 범위 모델	0.1 ~ 6 MPa부터 2 ~ 160 MPa까지 계기의 최대 압력에 맞는 모델을 고를 수 있어, 분동 무게를 불필요하게 늘리지 않아도 됩니다.
읽음값 등급	0.05 · 0.02 · 0.01 · 0.005 % 등급을 주문 코드로 고를 수 있어 교정 대상 계기가 요구하는 정확도에 맞춰 구성합니다.
필터 내장 저장조	400 ml 오일 저장조에 필터가 들어 있어 오일 속 불순물이 피스톤-실린더에 닿는 위험을 줄입니다.
3.5인치 LED 표시	피스톤 위치, 주변 온도, 습도를 한 화면에 보여 주므로 부상 높이와 시험 환경을 함께 확인할 수 있습니다.
피스톤 위치 보정	피스톤 이동 위치 표시기를 간단히 보정할 수 있어 표시값과 실제 부상 높이의 차이를 점검하기 쉽습니다.
탄화텅스텐 피스톤-실린더	피스톤과 실린더를 모두 밀도 15 g/cm³의 탄화텅스텐으로 만들어 같은 재질끼리 맞물립니다.

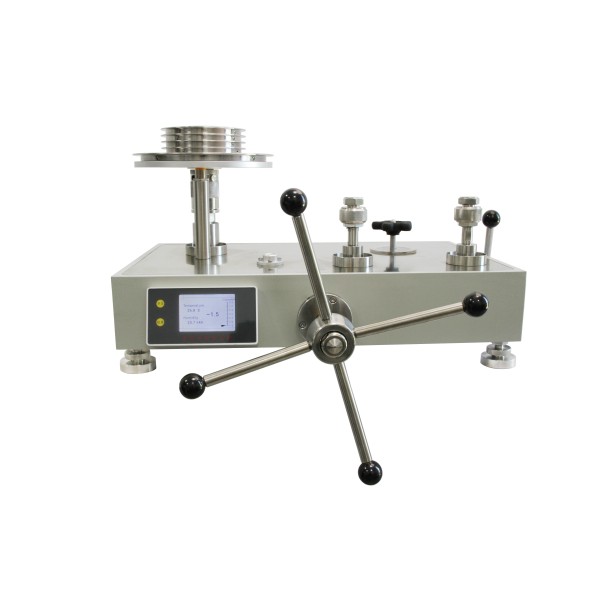

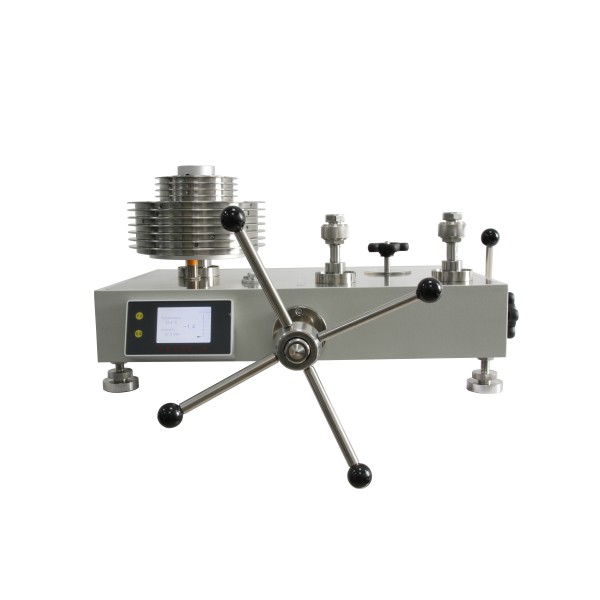

휠 핸들과 피스톤이 보이는 유압 데드웨이트 테스터 정면

오일 매체

25 MPa를 경계로
바뀌는 오일 매체

미네랄 오일과 세바케이트

25 MPa 이하 범위는 미네랄 오일, 그 위는 세바케이트를 사용합니다. 매체는 범위 모델에 따라 정해져, 6 MPa와 25 MPa 모델은 미네랄 오일, 60 MPa 이상 모델은 세바케이트로 구성됩니다. 오일이 닿으면 안 되는 계기라면 물 매체 BL513을 검토하세요.

현지 중력

분동 압력은
g에 정비례합니다

주문 때 알려 주는 설치 장소의 g

분동식 압력교정기의 압력은 g에 정비례하므로 표준중력 9.80665 m/s² 기준 분동을 g가 다른 곳에서 사용하면 표시와 실제 압력이 어긋납니다. 대전(KRISS, g = 9.798 310 m/s²)에서는 그 차이가 약 0.085 %로, 0.005 % 등급의 17배에 이릅니다. 설치 장소의 g를 알려 주시면 그 값에 맞춰 분동을 제작합니다.

사양

BL511 범위 모델별
분동과 매체

항목	BL511-6MPA	BL511-25MPA	BL511-60MPA	BL511-100MPA	BL511-160MPA
범위	0.1 ~ 6 MPa	0.5 ~ 25 MPa	1 ~ 60 MPa	2 ~ 100 MPa	2 ~ 160 MPa
분동 (피스톤 0.5 kg 별도)	29.5 kg	24.5 kg	29.5 kg	49.5 kg	79.5 kg
매체	미네랄 오일	미네랄 오일	세바케이트	세바케이트	세바케이트

시리즈 공통 사양

항목	사양
정확도 등급	읽음값의 0.05 · 0.02 · 0.01 · 0.005 % (주문 코드 05 · 02 · 01 · 005)
피스톤-실린더	탄화텅스텐, 밀도 15 g/cm³
매체	미네랄 오일 (25 MPa 이하) · 세바케이트 (25 MPa 초과)
저장조	400 ml, 필터 내장
표시	3.5인치 LED: 피스톤 위치 · 주변 온도 · 습도
연결	미터 나사 (NPT · BSP 옵션)
베이스 크기 · 무게	360 (H) × 710 (L) × 510 (D) mm · 30 kg
분동 중력 기준	표준 9.80665 m/s² 또는 현지 중력 맞춤 (주문 때 설치 장소 g 전달)
저압 범위 부품	XY6: 0.04 ~ 0.6 MPa · 피스톤 0.4 kg · 분동 5.6 kg · 등급 0.005 · 0.01 · 0.02 %
분동 재질	304 비자성 스테인리스강, 밀도 7.85 × 10³ kg/m³
유압 베이스 재질	알루미늄 합금
압력 단위	MPa · bar · psi
피스톤 위치 표시	레귤레이터 로드 위치 표시, 피스톤 이동 위치 표시기 쉬운 보정
피스톤 안정성	5년 보증
선택 사양	교정 성적서 (분동 세트 교정 포함, P/N 9000-511)

활용 분야

BL511로 교정하는
유압 계기

25 MPa 이하 유압 압력계를 미네랄 오일로 교정합니다.
높은 압력의 트랜스미터를 세바케이트로 교정합니다.
실험실에서 압력 기준을 세우는 상위 기준기로 사용합니다.
디지털 압력계를 기준 압력과 비교해 조정합니다.

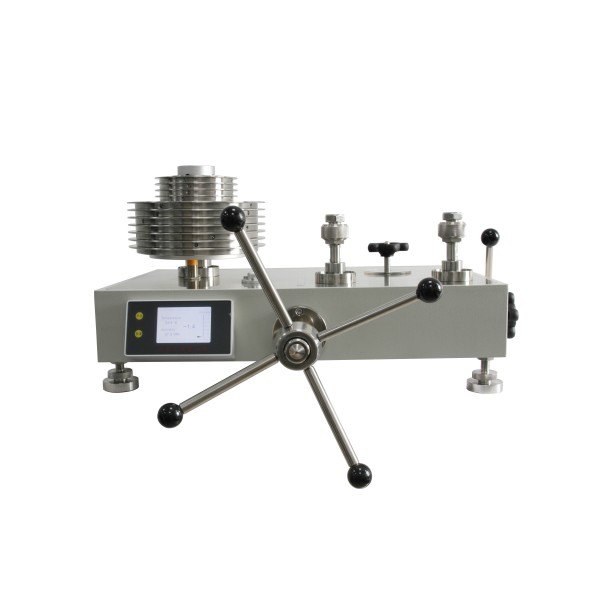

추를 올린 유압 데드웨이트 테스터 측면

선택 가이드

압력 상한에 맞춘
유압 분동식 선택

이럴 때	권장 모델	선택 이유
160 MPa까지 유압 계기를 교정할 때	BL511	다섯 범위 모델 가운데 계기 최대 압력에 맞는 것을 고릅니다.
800 MPa까지 고압 계기를 교정할 때	BL512	160 MPa를 넘는 고압까지 만들어 고압 계기를 교정합니다.
오일이 닿으면 안 되는 계기를 교정할 때	BL513	물 매체 모델이라 오일이 계기에 닿지 않습니다.
현장에서 여러 범위를 옮겨 가며 사용할 때	BL510	휴대형 구성이라 현장으로 옮겨 교정할 수 있습니다.

구성·옵션

BL511 구성품과
주문 품번

구성품 — BL511 베이스, 피스톤-실린더 유닛, 304 비자성 스테인리스 분동 세트, 분동 캐리어, 어댑터 키트(1/4 NPT · 1/2 NPT · 1/4 BSP · 1/2 BSP), 사용 설명서, 공장 교정 보고서, 운반 케이스.
옵션 — 정확도 등급 선택, 공인 교정(질량 세트 보정 포함, P/N 9000-511).
품번 — BL511-6MPA · BL511-25MPA · BL511-60MPA · BL511-100MPA · BL511-160MPA.
주문 때 전달할 정보 — 범위 모델, 정확도 등급, 설치 장소의 g.

교정 연계

BL511을 기준기로 사용하려면 피스톤-실린더 유효단면적과 분동 질량이 소급되어 있어야 합니다. 두 값은 KOLAS 인정 교정기관의 성적서로 국가측정표준(KRISS)에 소급할 수 있으며, (주)테솔의 KOLAS 교정이 필요하면 인정 범위에 해당하는지 확인해 안내해 드립니다.

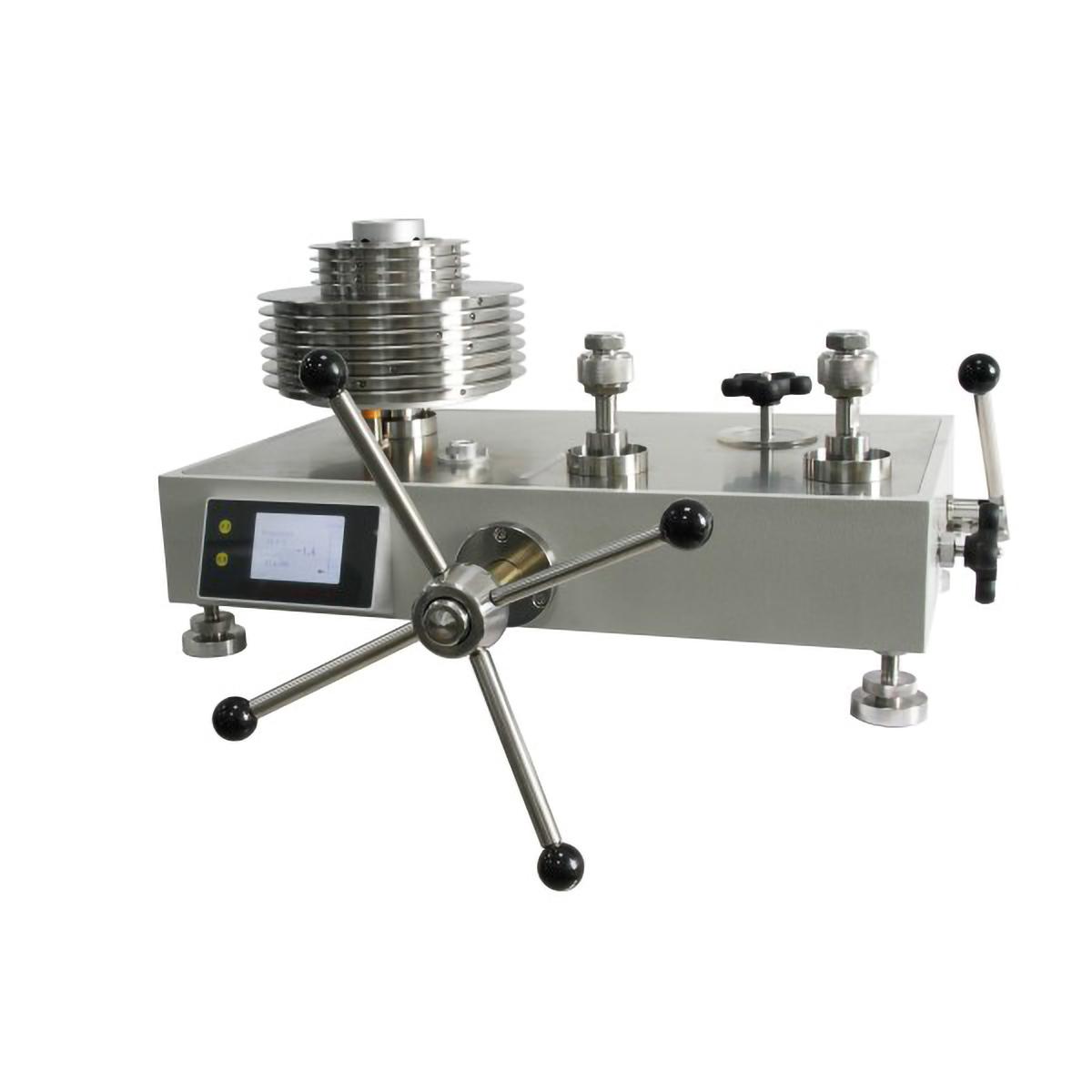

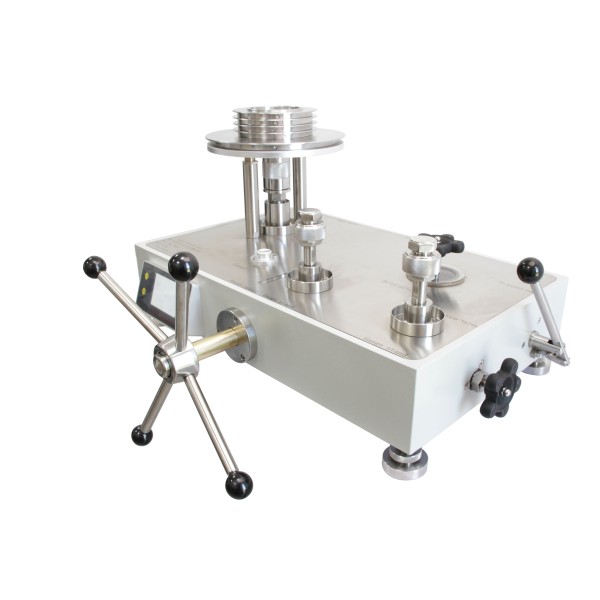

밸브와 피스톤이 보이는 테스터 위쪽 사선 모습

BL511과 비교할
유압 · 물 매체 기준기

BL511 주문 코드 끝의 숫자는 무엇입니까?
정확도 등급입니다. 005는 0.005 %, 01은 0.01 %, 02는 0.02 %, 05는 0.05 %를 뜻합니다.
BL511은 어떤 오일을 사용합니까?
25 MPa 이하 범위는 미네랄 오일을 사용하고 그 위는 세바케이트를 사용합니다.
BL511은 0.005 % 등급을 모든 범위에서 고를 수 있습니까?
네, 다섯 범위 모두 0.05 · 0.02 · 0.01 · 0.005 % 중에서 주문 코드로 고를 수 있습니다.
BL511 분동을 현지 중력에 맞춰 제작할 수 있습니까?
네, 주문 때 설치 장소의 g를 알려 주시면 그 값에 맞춰 분동을 제작합니다. 국내 지점별 중력값은 KRISS 중력가속도 참조표준과 국토지리정보원 중력점 성과에서 확인할 수 있습니다.
BL511은 BL512와 무엇이 다릅니까?
BL511은 160 MPa까지, BL512는 800 MPa까지 압력을 만듭니다. 160 MPa를 넘는 고압이 필요하면 BL512를 검토하세요.
