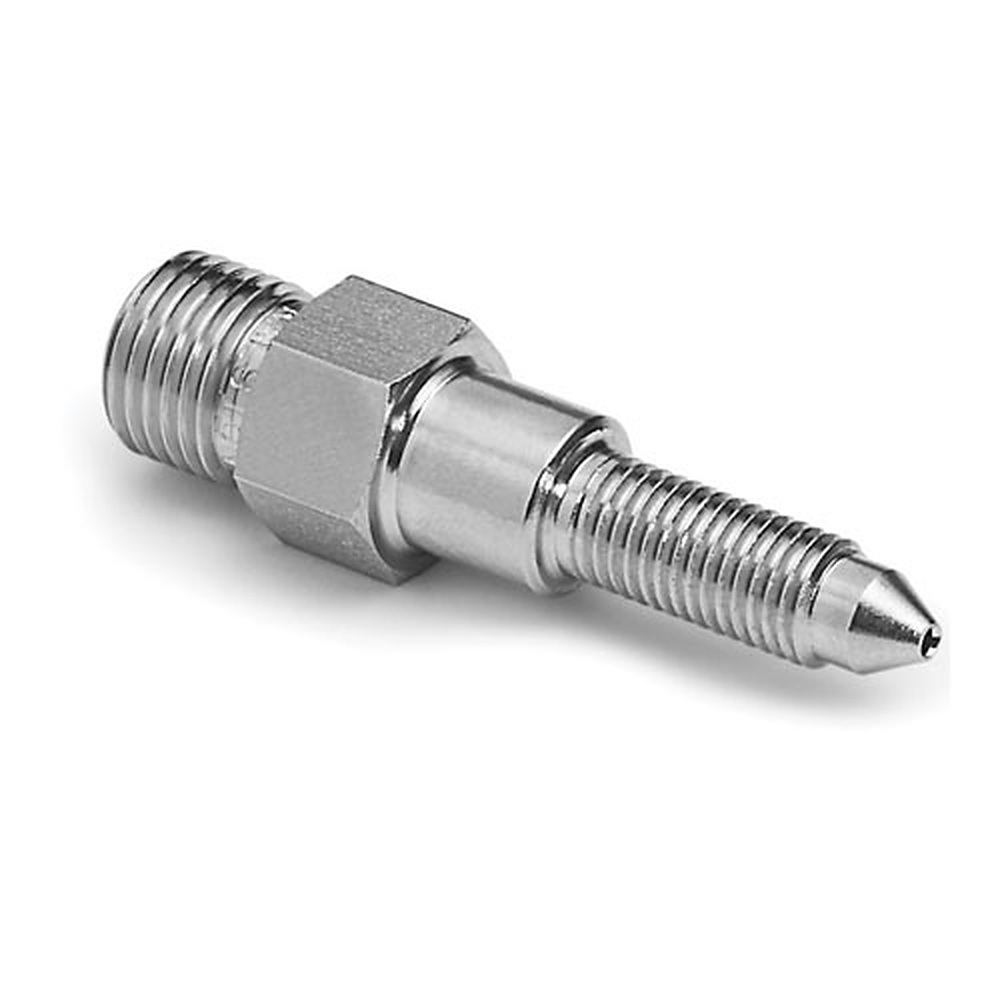

Ralston QTHA-FRS0 차압 트랜스미터용 퀵-테스트 커넥터

Ralston QTHA-FRS0 차압 트랜스미터용 퀵-테스트 커넥터

MODEL
QTHA-FRS0
브랜드
RALSTON INSTRUMENTS
제품 자료
제품문의 구매하기

체크 밸브 없는⁣ 블리더 포트 어댑터

Ralston QTHA-FRS0 차압 트랜스미터용 Quick-test 피팅

견적 받기

Ralston 한국 독점 공급 파트너

Ralston QTHA-FRS0는 DP 트랜스미터나 게이지 밸브의 블리더 포트에 Quick-test 호스를 직접 연결하는 스테인리스강 어댑터(DP Transmitter Fitting)입니다. 트랜스미터 쪽은 5/16-24 수나사이고 체크 밸브는 없습니다. (주)테솔이 국내에 공식 공급합니다.

최대 압력 5,000 psi(35 MPa), 최대 진공 0 InHg, 씰 Buna-N입니다. 무게는 33 g, 높이는 5.49 cm입니다.

5,000 psi

최대 압력

체크 밸브 없음

구조

0 InHg

최대 진공

33 g

무게

구조

체크 밸브 없이⁣ 직결하는 어댑터

체크 밸브가 없는 직결 구조입니다. 최대 진공은 0 InHg입니다.

대응 기기

트랜스미터와⁣ 게이지 밸브

Rosemount 2051 · 3051 시리즈와 Yokogawa EJ 시리즈 DP 트랜스미터에 대응하고, Anderson Greenwood M25 · M251 블록 & 블리드 밸브에도 맞습니다.

사양

QTHA-FRS0⁣ 사양 정리

항목사양
사용 온도0 °F ~ 140 °F (-18 ~ 60 °C)
트랜스미터·게이지 밸브 쪽5/16-24 UNF 수나사
호스 쪽수 Quick-test
치수 (높이 × 너비 × 깊이)5.49 × 1.42 × 1.42 cm
렌치 크기9/16 in (15 mm)
최대 진공0 InHg / 0.0 kPa
씰Buna-N
체크 밸브없음
무게33 g (1.17 oz)
최대 압력5,000 psi / 350 bar / 35 MPa

활용 분야

매니폴드 없는⁣ 설치

  • 트랜스미터 교정 — 3밸브 매니폴드를 달 수 없는 설비에서 포트에 호스를 직접 연결합니다.
  • 게이지 밸브 연결 — 블리더 포트에 Quick-test 호스를 연결합니다.

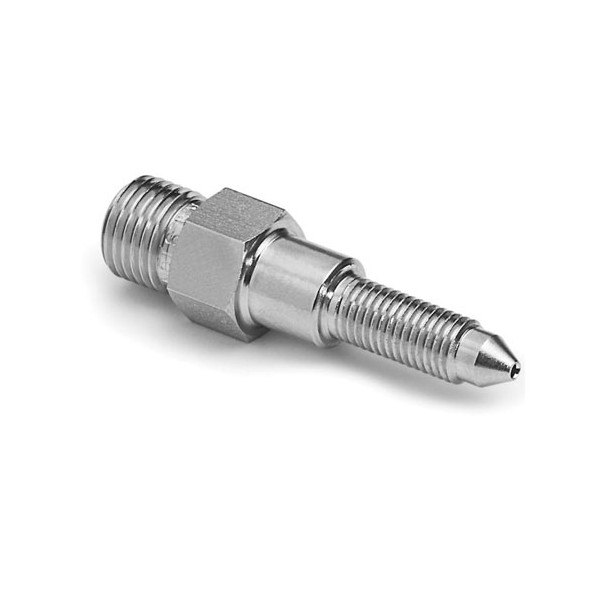

RALSTON INSTRUMENTS QTHA-FRS0 - 끝이 뾰족한 스테인리스 퀵 테스트 커넥터 외형
끝이 뾰족한 스테인리스 퀵 테스트 커넥터 외형

같은 계열

QTHA-FRS0와⁣ 같은 계열 모델

  • XTFT-FRS0 — 10,000 psi XT, 캡과 체인 포함
  • XTHA-FRS0 — 10,000 psi XT, 어댑터형(캡 없음)
  • QTFT-FRS0 — 5,000 psi Quick-test, 캡과 체인 포함
