Ralston QTHA-KIT30 Quick-test DP 트랜스미터 스팅어 프로브 키트

견적 받기

Ralston 국내 정식 공급 파트너

Ralston QTHA-KIT30은 DP 트랜스미터와 게이지 밸브의 블리드·벤트 포트에 꽂는 스팅어 프로브 어댑터 5종과 3 ft 스테인리스 호스를 묶은 연결 키트입니다. 공정 피팅을 풀지 않은 채 5,000 psi 이하로 가압해 트랜스미터를 점검합니다.

블리드 포트의 나사 규격은 1/4-28 UNF, 5/16-24 UNF, 1/4-20 UNC, M8×1.25, M8×1.0으로 나뉘며, 어댑터 5종이 이를 모두 받으므로 트랜스미터 브랜드가 바뀌어도 키트 한 세트로 대응합니다. 어댑터 사용 온도는 −18 °C에서 60 °C까지입니다. (주)테솔이 국내에 공식 공급합니다.

5종

블리드 포트용 스팅어 어댑터

3 ft

스테인리스 양끝 호스

35 MPa

어댑터 정격 압력(350 bar)

240 g

키트 전체 무게

특징

프로세스 연결을
풀지 않는 가압

핵심 특징현장에서 달라지는 점
벤트·블리드 포트 직결공정 배관을 분리하지 않고 포트에서 바로 가압하므로 점검 중 공정 누설 위험과 재조립 시간이 줄어듭니다.
스팅어 어댑터 5종다섯 가지 나사 규격을 한 봉투에 갖춰 현장에서 트랜스미터 종류가 섞여도 추가 부속 없이 대응합니다.
스테인리스 어댑터·호스 끝공정 매체와 닿는 부위가 스테인리스여서 소재 호환성 검토 부담이 줄어듭니다.
Quick-test 연결호스 끝을 손으로 꽂아 가압 지점을 옮길 때 렌치가 필요하지 않습니다.
3 ft 스테인리스 호스계기실 안에서 펌프와 트랜스미터 사이를 짧게 이어 압력 지연이 줄고 호스 정리도 쉬워집니다.

호환 모델

어댑터별로 맞는
트랜스미터와 밸브

나사 규격별 적용 모델

5/16-24 UNF 어댑터는 Rosemount 2051·3051 DP 트랜스미터, Yokogawa EJ 시리즈, Anderson Greenwood M25·M251 블록 앤 블리드 밸브에 맞습니다. 1/4-28 UNF는 Honeywell Smartline ST700·ST800, M8×1.25는 Endress+Hauser Deltabar PMD55·PMD75에 맞습니다. 1/4-20 UNC는 Noshok 600·700·2070·2170과 Parker PGI V-526·V-527 블록 앤 블리드 밸브, M8×1.0은 Rosemount 306 RT1 인라인 매니폴드가 대상입니다.

운용 한계

정격 압력과
온도 조건

어댑터 정격과 온도 상한

어댑터 정격은 350 bar(35 MPa)로 호스 475 bar보다 낮으므로 이 값이 키트의 한계입니다. 호스는 −40 °C에서 60 °C까지 허용하고 어댑터 사용 온도는 −18 °C에서 60 °C입니다. 증기 트레이싱이 있는 고온 라인에서는 벤트 포트 온도가 60 °C 이하로 내려간 뒤에 연결하세요.

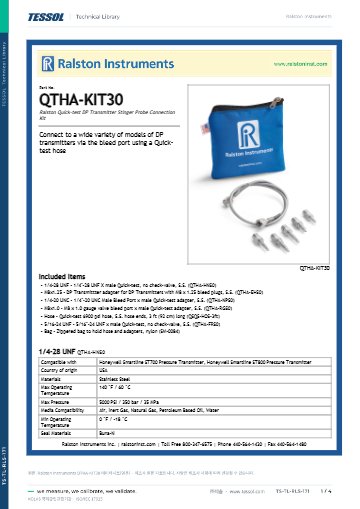

사양

스팅어 어댑터 5종과
호스 사양

항목QTHA-HNS0QTHA-FRS0QTHA-NPS0QTHA-EHS0QTHA-RGS0
커넥터 11/4"-28 UNF 수5/16"-24 UNF 수1/4"-20 UNC 수M8 × 1.25 수M8 × 1.0 수
커넥터 2수 Quick-test수 Quick-test수 Quick-test수 Quick-test수 Quick-test
호환 대상Honeywell Smartline ST700 · ST800Rosemount 2051 · 3051, Yokogawa EJ, Anderson Greenwood M25 · M251Noshok 600 · 700 · 2070 · 2170, Parker PGI V-526 · V-527Endress+Hauser Deltabar PMD55 · PMD75Rosemount 306 RT1
치수 (H × W)5.13 × 1.42 cm5.49 × 1.42 cm5.13 × 1.45 cm5.82 × 1.63 cm5.56 × 1.63 cm
무게27 g33 g23 g28 g28 g
렌치 크기15 mm15 mm15 mm15 mm15 mm

호스와 키트 공통 사양

항목사양
어댑터 소재 · 씰스테인리스 · Buna-N
어댑터 최대 압력 (5종 공통)5,000 psi / 350 bar / 35 MPa
어댑터 사용 온도−18 °C ~ 60 °C
호스 품번QSQS-HOS-3ft
호스 길이92 cm (3 ft)
호스 소재 · 색상 · 타입스테인리스 · 실버 · QT
호스 최대 압력6,900 psi / 475 bar / 48 MPa
호스 파열 압력27,000 psi / 1,860 bar / 185 MPa
호스 최대 진공−30 inHg (−101.6 kPa)
호스 사용 온도−40 °C ~ 60 °C
호스 내경 · 외경3.00 mm · 6.00 mm
호스 최소 굽힘 반경26 mm
호스 무게70 g
사용 매체공기, 불활성 가스, 천연가스, 석유계 오일, 물
키트 정격5,000 psi / 350 bar / 35 MPa
키트 무게 · 치수240 g · 17.78 × 12.7 × 2.54 cm
봉투 품번 · 재질SM-0084 · 지퍼형 나일론
봉투 치수 · 무게16.5 × 16.5 × 1.27 cm · 85 g
원산지미국

활용 분야

포트 가압이
필요한 현장

  • DP 트랜스미터 현장 교정 — 설치 상태 그대로 벤트 포트로 압력을 인가해 영점과 스팬을 확인합니다.
  • 블록 앤 블리드 밸브 점검 — 밸브의 블리드 포트에 가압해 누설과 압력 전달을 확인합니다.
  • 인라인 매니폴드 시험 — 게이지 밸브 포트에서 라인 압력 지시를 점검합니다.
  • 정기 보전 — 플랜트 정기 보수 기간에 트랜스미터 여러 대를 연속 가압합니다.

선택 가이드

벤트 포트 가압과
호스 연결 키트 비교

이럴 때 (현장 조건·용량·규격)권장 모델선택 이유
트랜스미터 벤트 포트에 꽂을 때QTHA-KIT30벤트 포트에 꽂는 스팅어 어댑터 5종과 스테인리스 호스가 한 세트입니다.
NPT·튜브 어댑터로 호스에 이을 때QTHA-KIT225/16-24, 1/4-28 스팅어 어댑터에 NPT·튜브 어댑터가 더해진 호스 연결용 구성입니다.
게이지를 호스 끝에 달아 옮길 때QTHA-KIT25게이지를 호스 끝에 달 때는 BSPP 게이지 호스 구성을 고릅니다.

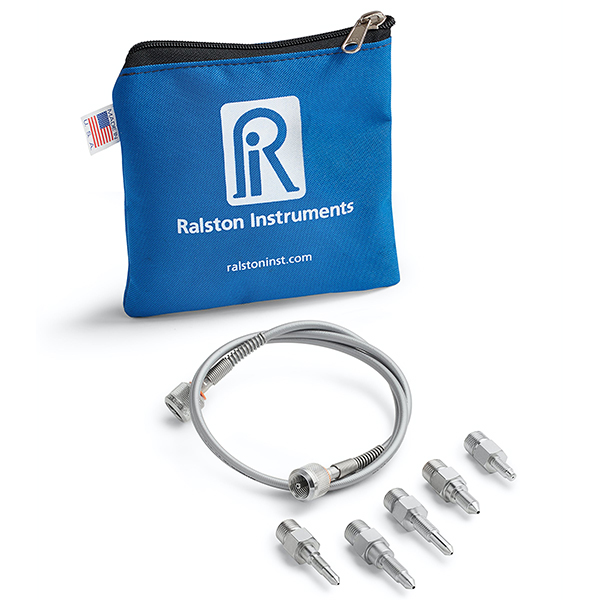

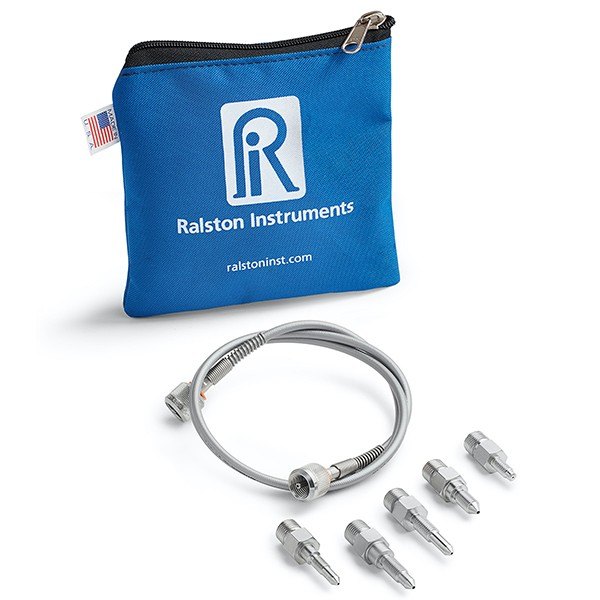

RALSTON INSTRUMENTS QTHA-KIT30 - 파우치와 호스, 스팅어 프로브 커넥터 구성품
파우치와 호스, 스팅어 프로브 커넥터 구성품

구성·옵션

QTHA-KIT30
구성품과 품번

구분항목품번
구성품1/4"-28 UNF 스팅어 어댑터QTHA-HNS0
구성품5/16"-24 UNF 스팅어 어댑터QTHA-FRS0
구성품1/4"-20 UNC 스팅어 어댑터QTHA-NPS0
구성품M8 × 1.25 스팅어 어댑터QTHA-EHS0
구성품M8 × 1.0 스팅어 어댑터QTHA-RGS0
구성품Quick-test 호스 3 ft (스테인리스 양끝)QSQS-HOS-3ft
구성품지퍼형 나일론 봉투SM-0084
