Ralston XTHA-FRS0 차압 트랜스미터용 퀵-테스트 XT 고압 커넥터

Ralston XTHA-FRS0 차압 트랜스미터용 퀵-테스트 XT 고압 커넥터

MODEL
XTHA-FRS0
브랜드
RALSTON INSTRUMENTS
제품 자료
제품문의 구매하기

트랜스미터 블리더 포트에
호스를 바로 꽂는 피팅

Ralston XTFT · XTHA · QTFT · QTHA-FRS0 DP 트랜스미터 피팅

견적 받기

Ralston 국내 정식 공급 파트너

Ralston XTFT-FRS0·XTHA-FRS0·QTFT-FRS0·QTHA-FRS0는 5/16-24 수나사를 차압(DP) 트랜스미터 블리더 포트에 체결하고 Quick-test 호스를 바로 꽂는 스테인리스강 피팅(DP Transmitter Fitting)입니다. 최대 압력은 XT 계열 10,000 psi, QT 계열 5,000 psi입니다.

3밸브 매니폴드를 달기 어렵거나 연결이 번거로운 트랜스미터도 블리더 포트에 호스를 직접 이어 교정할 수 있습니다. Rosemount 2051·3051과 Yokogawa EJ 시리즈에 맞는 이 피팅은 (주)테솔이 국내에 공식 공급합니다.

10,000 psi

XT 계열 최대 압력

5,000 psi

QT 계열 최대 압력

5/16-24

트랜스미터 포트 나사

스테인리스강

4종 공통 재질

특징

트랜스미터 교정 시간을
줄이는 직결 구조

핵심 특징현장에서 달라지는 점
XT 계열 10,000 psi고압 차압 트랜스미터의 교정 라인을 XT 호스로 구성해 고압 영역까지 시험합니다.
QT 계열 5,000 psi5,000 psi 이하 계통은 Quick-test 연결 모델로 구성해 커넥터 부담을 줄입니다.
블리더 포트 직결3밸브 매니폴드를 거치지 않고 포트에 바로 연결해 배관 분해 없이 교정합니다.
캡과 체인(FT 모델)XTFT와 QTFT는 호스를 뗀 뒤 캡을 씌워 포트에 이물이 들어가는 것을 막습니다.
씰 계열 구분XT는 Teflon과 Viton, QT는 Buna-N 씰이므로 사용 유체에 맞춰 계열을 고릅니다.
트랜스미터·밸브 대응Rosemount 2051 / 3051, Yokogawa EJ 시리즈, Anderson Greenwood M25 / M251 블록 & 블리드 밸브와 호환됩니다.

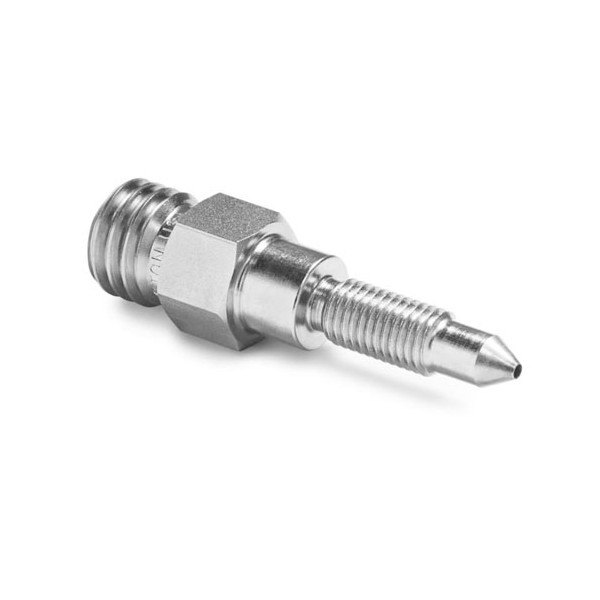

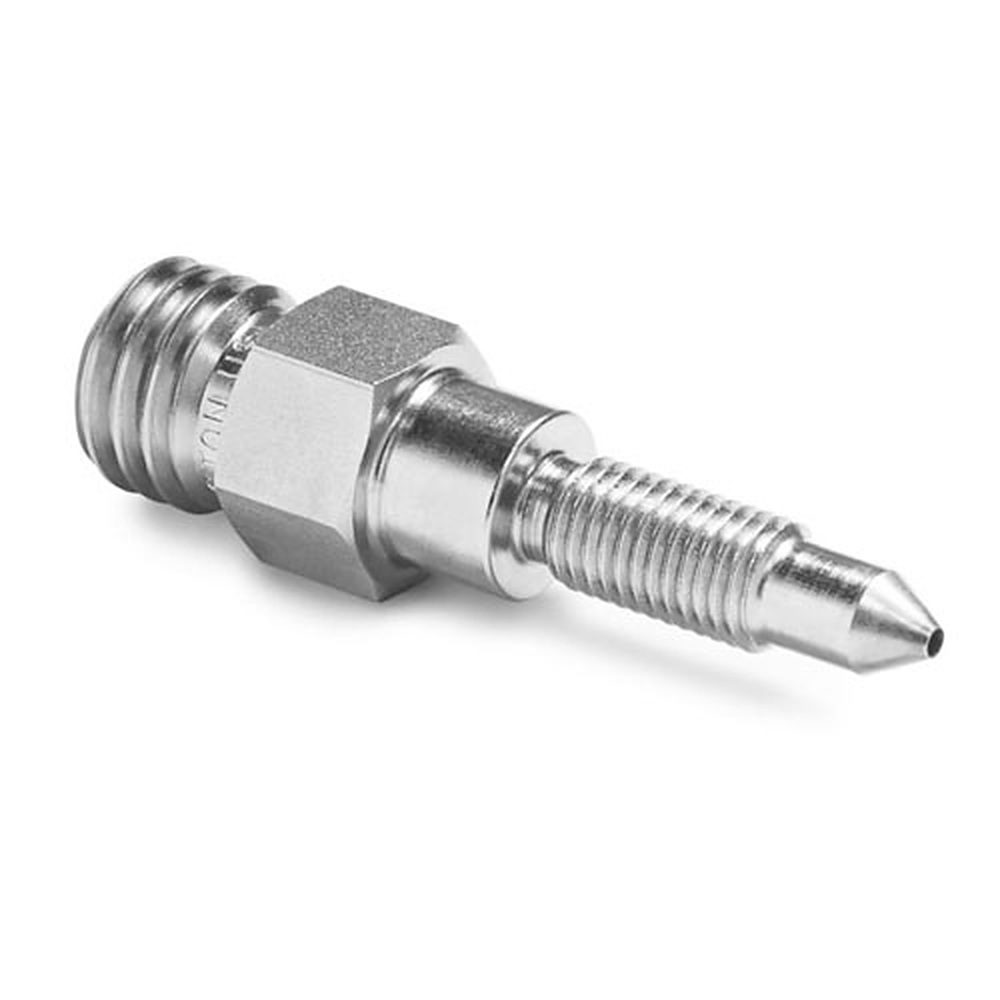

RALSTON INSTRUMENTS XTHA-FRS0 - 고압용 스테인리스 퀵 테스트 커넥터 외형
고압용 스테인리스 퀵 테스트 커넥터 외형

계열 선택

XT와 QT를 가르는
압력과 씰

XT 계열(XTFT, XTHA)은 10,000 psi와 Teflon·Viton 씰, QT 계열(QTFT, QTHA)은 5,000 psi와 Buna-N 씰입니다. 호스도 계열이 같아야 하므로 XT 피팅에는 Quick-test XT 호스를, QT 피팅에는 Quick-test 호스를 연결합니다. 네 모델의 사용 온도는 0~60 °C로 같습니다.

블리더 포트에 직접 체결

트랜스미터나 게이지 밸브의 5/16-24 블리더 포트에 피팅을 9/16 in 렌치로 체결한 뒤 호스를 꽂아 교정 소스를 연결합니다. 교정이 끝나면 호스를 빼고 FT 모델은 캡을 씌웁니다.

사양

4개 모델 비교 사양

항목XTFT-FRS0XTHA-FRS0QTFT-FRS0QTHA-FRS0
품번(코드)2124212221232121
연결5/16-24 수나사(DP 트랜스미터 / 게이지 밸브) × 수 Quick-test XT5/16-24 수나사(DP 트랜스미터 / 게이지 밸브) × 수 Quick-test XT5/16-24 수나사(DP 트랜스미터 / 게이지 밸브) × 수 Quick-test5/16-24 수나사(DP 트랜스미터 / 게이지 밸브) × 수 Quick-test
최대 압력10,000 psi / 700 bar / 70 MPa10,000 psi / 700 bar / 70 MPa5,000 psi / 350 bar / 35 MPa5,000 psi / 350 bar / 35 MPa
최대 진공해당 없음해당 없음해당 없음0 InHg / 0.0 kPa
씰 소재Teflon, VitonTeflon, VitonBuna-NBuna-N
재질스테인리스강스테인리스강스테인리스강스테인리스강
캡과 체인있음없음있음없음
체크 밸브해당 없음해당 없음해당 없음없음
퀵 커넥트없음없음없음없음
격벽형(Bulkhead)없음없음없음없음
렌치 크기9/16 in (15 mm)9/16 in (15 mm)9/16 in (15 mm)9/16 in (15 mm)
무게60 g33 g54 g33 g

시리즈 공통 사양

항목사양
사용 온도0 °F / -18 °C ~ 140 °F / 60 °C
사용 가능 매체공기, 불활성 가스, 천연가스, 석유계 오일, 물
대응 트랜스미터·밸브Rosemount 2051 / 3051 시리즈 DP 트랜스미터, Yokogawa EJ 시리즈 DP 트랜스미터, Anderson Greenwood M25 / M251 블록 & 블리드 밸브

활용 분야

트랜스미터 현장 교정과
고압 시험

  • 블리더 포트 교정 — 트랜스미터를 자주 교정할 때 호스를 블리더 포트에 바로 연결합니다.
  • 매니폴드 없는 설치 — 3밸브 매니폴드를 달 수 없는 설비에서 직접 연결합니다.
  • 블록 & 블리드 밸브 연결 — Anderson Greenwood M25 / M251 밸브에 맞춰 체결합니다.
  • 고압 시험 — XT 호스로 10,000 psi 라인을 구성합니다.

선택 가이드

압력과 캡 유무에 맞는
피팅 선택

이럴 때 (현장 조건)권장 모델선택 이유
10,000 psi 라인에 XT 호스를 쓸 때XTFT-FRS0 · XTHA-FRS0Teflon·Viton 씰의 XT 계열입니다.
5,000 psi 이하에서 캡과 체인이 필요할 때QTFT-FRS0포트 보호 캡이 체인으로 달려 있습니다.
5,000 psi 이하에서 캡 없이 쓸 때QTHA-FRS0가장 가벼운 33 g 구성입니다.

구성·옵션

모델별 구성

모델구성
XTFT-FRS05/16-24 수나사 × 수 Quick-test XT, 캡과 체인 포함
XTHA-FRS05/16-24 수나사 × 수 Quick-test XT 어댑터
QTFT-FRS05/16-24 수나사 × 수 Quick-test, 캡과 체인 포함
QTHA-FRS05/16-24 수나사 × 수 Quick-test, 체크 밸브 없음
