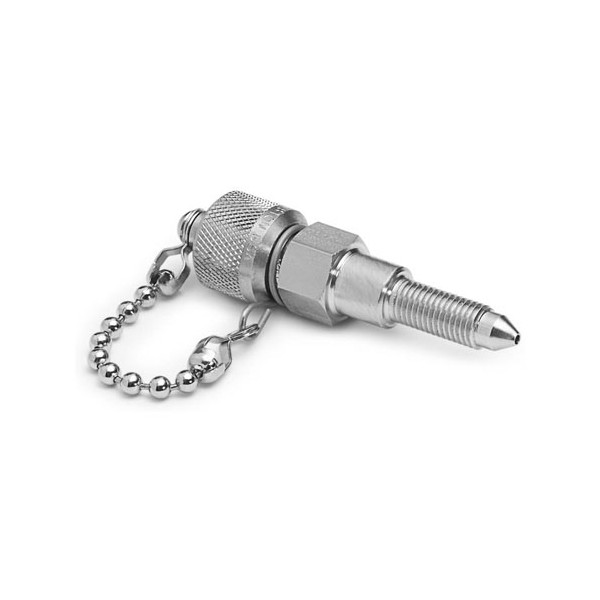

Ralston QTFT-FRS0 차압 트랜스미터용 퀵-테스트 커넥터

Ralston QTFT-FRS0 차압 트랜스미터용 퀵-테스트 커넥터

MODEL
QTFT-FRS0
브랜드
RALSTON INSTRUMENTS
제품 자료
제품문의 구매하기

자주 교정하는 트랜스미터⁣ 블리더 포트용 피팅

Ralston QTFT-FRS0 차압 트랜스미터용 Quick-test 피팅

견적 받기

Ralston 한국 독점 공급 파트너

Ralston QTFT-FRS0는 DP 트랜스미터를 블리더 포트로 자주 교정하는 용도의 Quick-test 피팅(DP Transmitter Fitting)입니다. 5/16-24 수나사를 포트에 체결하고 수 Quick-test 호스를 꽂으며, 캡과 체인이 포함됩니다. (주)테솔이 국내에 공식 공급합니다.

최대 압력은 5,000 psi(350 bar, 35 MPa)이고 씰은 Buna-N입니다. 몸체는 스테인리스강이며 무게는 54 g입니다.

5,000 psi

최대 압력 (35 MPa)

Buna-N

씰 소재

캡·체인

포함

54 g

무게

캡과 체인

QTFT-FRS0⁣ 캡과 체인 구성

캡이 체인으로 피팅에 연결되어 있어 잃어버리지 않고, 호스를 뺀 뒤 수 Quick-test 끝에 씌웁니다.

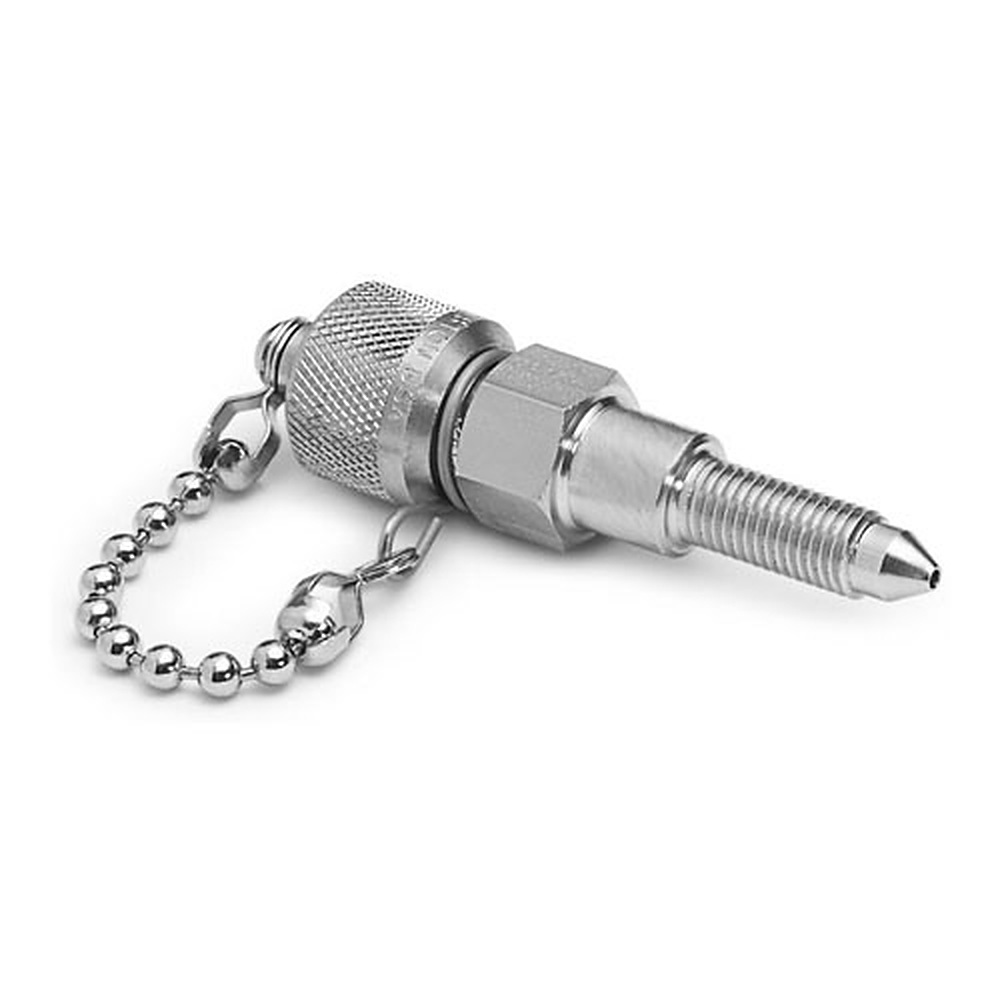

RALSTON INSTRUMENTS QTFT-FRS0 - 체인 캡이 달린 스테인리스 퀵 테스트 커넥터
체인 캡이 달린 스테인리스 퀵 테스트 커넥터

QT 계열 연결

Quick-test 호스와⁣ 맞추기

호스 쪽은 수 Quick-test입니다. 대응 기기는 Rosemount 2051 · 3051 시리즈 DP 트랜스미터, Yokogawa EJ 시리즈 DP 트랜스미터, Anderson Greenwood M25 · M251 블록 & 블리드 밸브입니다.

사양

QTFT-FRS0⁣ 사양 정리

항목사양
최대 압력5,000 psi / 350 bar / 35 MPa
무게54 g (1.92 oz)
치수 (높이 × 너비 × 깊이)6.86 × 1.78 × 1.78 cm
트랜스미터 쪽 연결5/16-24 UNF 수나사
사용 온도0 ~ 140 °F (-18 ~ 60 °C)
렌치 크기9/16 in (15 mm)
씰 소재Buna-N
호스 쪽 연결수 Quick-test

활용 분야

반복 교정하는⁣ 트랜스미터

  • 블리더 포트 교정 — 트랜스미터를 자주 교정할 때 호스를 포트에 바로 연결합니다.
  • 매니폴드 접근이 어려운 설비 — 포트에 직접 호스를 연결합니다.

같은 계열

QTFT-FRS0와⁣ 같은 계열 모델

  • XTFT-FRS0 — 10,000 psi XT, 캡과 체인 포함
  • XTHA-FRS0 — 10,000 psi XT, 어댑터형(캡 없음)
  • QTHA-FRS0 — 5,000 psi Quick-test, 체크 밸브 없는 어댑터형
