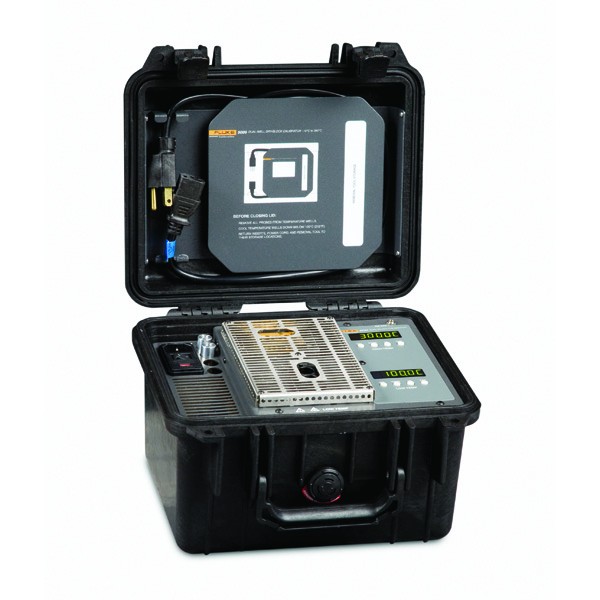

Fluke Calibration 9009-X 9009 산업 듀얼 블록 온도 교정기

MODEL: 9009-X
브랜드: FLUKE CALIBRATION

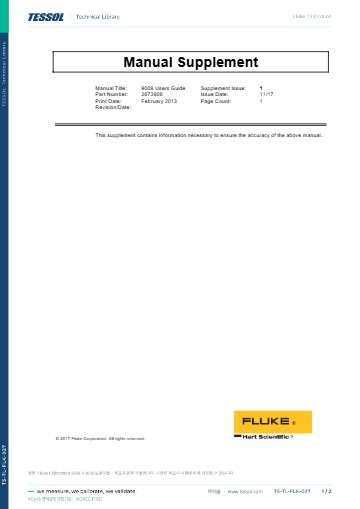

제품 자료: 9009 보충자료

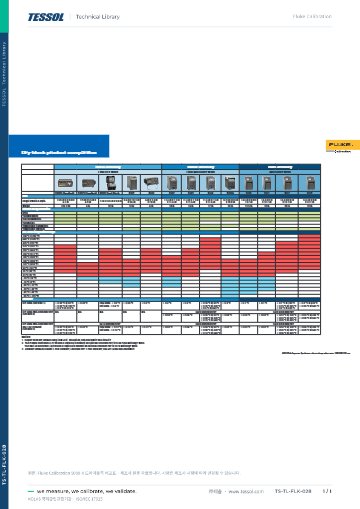

드라이블록 비교표

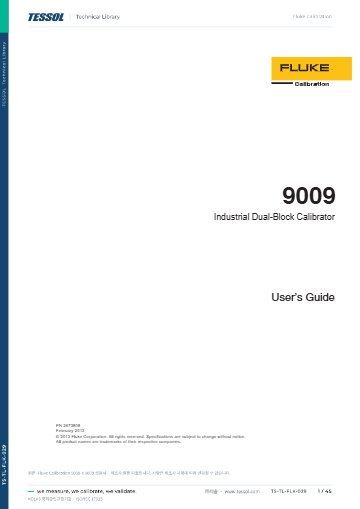

9009 설명서

온도 교정기 종합카탈로그

전기 교정기 종합카탈로그

제품문의 구매하기

현장에서 저온·고온 두 점을⁣ 동시에 점검하는 듀얼 블록 교정기

Fluke Calibration 9009 산업용 듀얼 블록 교정기⁣ 온도 범위 : 50 °C ~ 350 °C⁣ 표시 정확도 : ±0.6 °C⁣ 안정도 : ±0.05 °C

견적 받기

Fluke Calibration 한국 공식 대리점

Fluke Calibration 9009는 고온 블록(50~350 °C)과 저온 블록(-15~110 °C)을 한 케이스에 담아 두 온도를 동시에 만드는 휴대형 듀얼 블록 드라이웰(Dual-Block Dry-Well Calibrator, 산업용 온도 교정기)입니다. RTD·열전대·온도 스위치를 현장에서 저온과 고온 두 점으로 점검할 수 있습니다.

블록마다 웰이 2개라 센서 4개를 한 번에 꽂을 수 있습니다. 두 블록 모두 안정도 ±0.05 °C, 웰 간 균일도 ±0.1 °C여서 센서 사이의 지시값 차이를 구분해 읽을 수 있습니다. 본체는 4.5 kg이고 방수·기밀 펠리칸 케이스에 담겨 설비 사이를 옮겨 다니며 점검하기 좋으며, (주)테솔이 국내에 공식 공급합니다.

50 ~ 350 °C

고온 블록 범위

-15 ~ 110 °C

저온 블록 범위

±0.05 °C

안정도, 두 블록 공통

4.5 kg

펠리칸 케이스 포함 무게

특징

9009 듀얼 블록이⁣ 두 온도를 만드는 구조

핵심 특징	현장에서 달라지는 점
두 블록 독립 제어	고온과 저온 블록을 따로 설정하므로 장비를 바꾸지 않고 저온 한 점과 고온 한 점을 한 번에 점검할 수 있습니다.
블록당 웰 2개	센서 4개를 두 온도에 한꺼번에 꽂아 센서 사이 지시값 차이를 바로 비교할 수 있습니다.
블록별 표시 정확도	고온 블록 ±0.6 °C, 저온 블록 ±0.2 °C로 나뉘므로 점검 허용오차에 맞는 블록을 고르세요.
교체형 인서트	3102-0부터 3102-8까지의 인서트로 웰을 프로브 지름에 맞추면 접촉 불량이 줄어듭니다.
PC 감시·제어	RS-232와 9930 Interface-it으로 PC에서 온도를 감시·제어하고, MET/TEMP II와 연동하면 완전 자동 교정을 진행할 수 있습니다.
방수·기밀 펠리칸 케이스	현장 이동 중 충격과 물기로부터 본체를 보호하며 전원 코드와 여분 인서트도 함께 수납합니다.

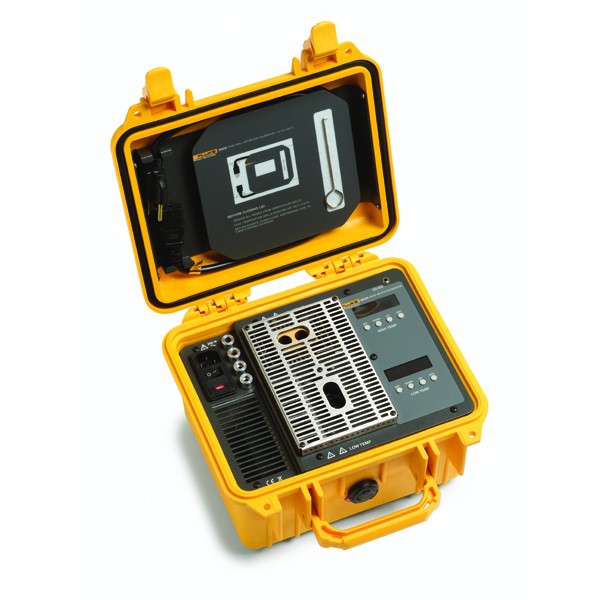

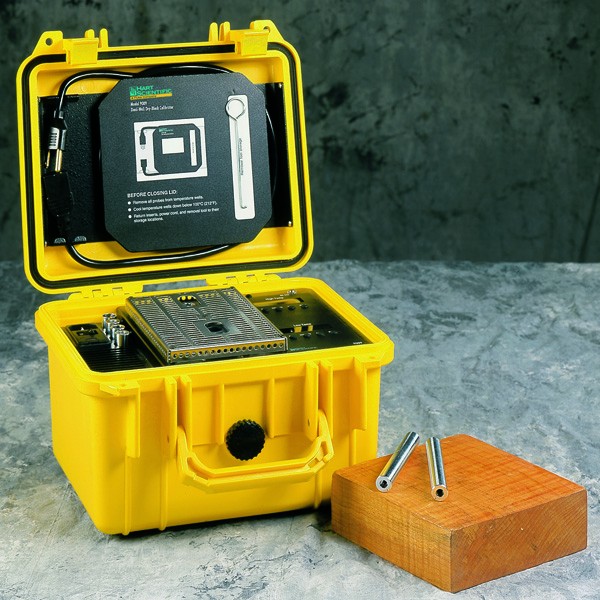

노란색 휴대용 케이스에 담긴 듀얼 블록 온도 교정기

두 점 점검

현장 센서의⁣ 저온·고온 두 점 점검

두 블록으로 하는 비교 교정

현장 점검은 보통 저온 한 점과 고온 한 점을 확인합니다. 9009는 두 블록을 따로 설정해 두 온도를 동시에 만들고, 기준 센서를 함께 꽂으면 비교 교정에도 사용할 수 있습니다.

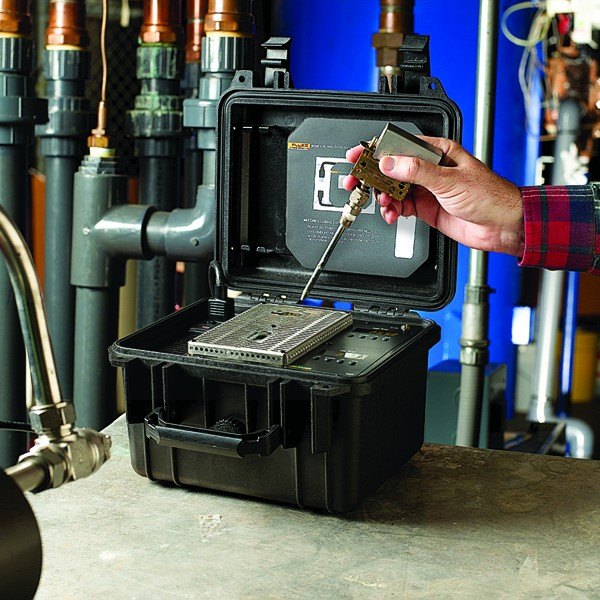

현장 배관 옆에서 센서를 삽입해 교정하는 모습

인서트·자동화

프로브 지름별 인서트와⁣ PC 연동

기본 구성은 6.4 mm 인서트 2개와 4.8 mm 인서트 2개이며, 1.6 mm에서 11.1 mm까지의 인서트를 지름별로 추가할 수 있습니다. 3102-0은 구멍이 없는 블랭크 인서트라 직접 가공해 사용하고, 나머지는 프로브 지름에 맞춰 고르세요. PC에서는 9930 Interface-it으로 온도를 감시하며, Fluke 754와는 HART 드라이웰 케이블 키트로 연결합니다.

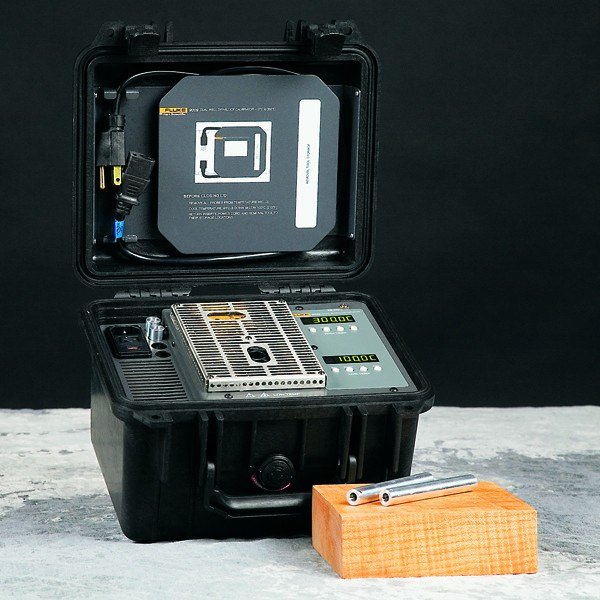

뚜껑을 열어 둔 교정기와 금속 삽입 슬리브

교정 관리

9009 블록 온도의⁣ 정기 교정 관리

현장에서 센서를 점검하는 교정기도 블록 온도의 교정 데이터가 점검 결과의 근거가 됩니다. 두 블록의 교정 주기를 설비 관리 대장에 함께 등록해 두세요. 9009의 교정이 (주)테솔의 KOLAS 인정 범위에 해당하는지는 문의해 주시면 확인해 안내해 드립니다.

사용 방법

9009 듀얼 블록 드라이웰⁣ RS-232 명령과 블록 지정

9009는 상단의 직렬 잭으로 PC와 RS-232 통신을 하며, 동봉된 9930 Interface-it으로 두 블록의 온도를 감시하고 제어합니다. 직렬 명령 앞에 C: 또는 H:를 붙여 저온 블록과 고온 블록을 구분합니다.

소프트웨어·도구	하는 일
RS-232 직렬 잭 (상단, 3선)	8 data bits, 1 stop bit, no parity, 기본 2400 baud
SErIAL 메뉴	보율, 샘플 주기, 이중 모드, 줄바꿈 설정
9930 Interface-it	PC에서 두 블록의 온도 감시와 제어
MET/TEMP II	온도 교정 자동화 소프트웨어와 연동

처음 연결하는 순서

순서	할 일
1	TxD와 RxD가 서로 엇갈리게 배선된 직렬 케이블로 상단 직렬 잭과 PC를 연결하세요.
2	SET을 누른 채 EXIT를 눌렀다 떼어 보조 메뉴로 들어간 뒤, SET으로 Par까지 이동하고 UP으로 SErIAL을 고르세요.
3	보율(300~9600, 기본 2400)과 이중 모드, 줄바꿈을 PC 쪽과 같게 맞춥니다.
4	명령 앞에 저온 블록은 C:, 고온 블록은 H:를 붙이고 끝에 캐리지 리턴(CR)을 붙여 t를 보내세요. 접두어가 없으면 고온 블록으로 처리합니다.
5	s= 뒤에 값을 붙여 설정 온도를 바꾸고, 응답에 붙는 C·H 표시로 어느 블록의 값인지 확인하세요.

9009 직렬 명령 예시

명령	하는 일
s	설정점 읽기 (응답 형식: set: 9999.99 {C or F})
s=350	설정점을 350으로 변경
t	현재 온도 읽기 (응답 형식: t{h or c}: 9999.99 {C or F})
u=c	온도 단위를 섭씨로 변경
sa=0	자동 전송 끄기
*ver	펌웨어 버전 읽기

명령은 대소문자를 가리지 않고 대괄호 부분을 줄여 보낼 수 있습니다. 명령 형식은 펌웨어 버전에 따라 다를 수 있으니 설치한 장비의 사용 설명서를 함께 확인하세요.

보율은 직렬 명령으로 바꿀 수 없으므로 전면 SErIAL 메뉴에서 설정하세요. 한쪽 블록을 전면 패널로 조작하는 동안에는 다른 블록의 패널이 비활성화됩니다.

사양

9009 고온·저온 블록⁣ 비교 사양

항목	고온 블록	저온 블록
온도 범위	50 °C ~ 350 °C	-15 °C ~ 110 °C (고온 블록이 350 °C일 때 -8 °C)
표시 정확도	±0.6 °C	±0.2 °C
안정도	±0.05 °C	±0.05 °C
웰 간 균일도	±0.1 °C	±0.1 °C
가열 시간	25 → 350 °C 30분	25 → 110 °C 15분
냉각 시간	350 → 100 °C 40분	25 → -15 °C 16분
안정화 시간	8분	8분
웰 깊이 · 인서트	102 mm · 6.4 mm 2개 + 4.8 mm 2개	102 mm · 6.4 mm 2개 + 4.8 mm 2개
교정 데이터 점	50 / 100 / 150 / 200 / 250 / 300 / 350 °C	-8 / 0 / 25 / 50 / 75 / 100 / 110 °C

시리즈 공통 사양

항목	사양
모델	9009-B-156 (검은색 케이스), 9009-Y-156 (노란색 케이스)
인터페이스	RS-232
전원	115 V ac ±10 % 3 A 또는 230 V ac ±10 % 2 A (주문 시 지정), 50/60 Hz, 280 W
외형 치수 (H × W × D)	178 × 267 × 248 mm
무게	4.5 kg (펠리칸 케이스 포함)
화면 분해능	0.1
소프트웨어	9930 Interface-it, MET/TEMP II 연동
케이스	방수 · 기밀 펠리칸 케이스, 전원 코드와 여분 인서트 4개 수납
교정 데이터	두 블록 모두 교정 데이터 공급

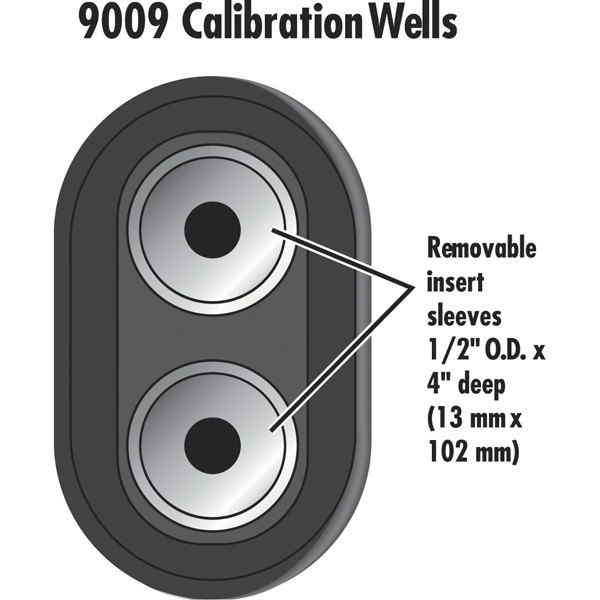

교정 블록에 두 개의 삽입 구멍이 있는 상면 그림

활용 분야

드라이웰 두 점 점검이⁣ 필요한 현장

현장 두 점 점검 — 저온 한 점과 고온 한 점을 한 번에 확인합니다.
RTD·열전대 점검 — 두 종류의 센서를 두 온도에서 비교합니다.
온도 스위치 점검 — 설정 온도에서 접점이 동작하는지 두 온도로 확인합니다.
설비 계측기 교정 — 설비에 설치된 온도 센서를 현장 가까이에서 교정합니다.

선택 가이드

점검 온도 범위로 고르는⁣ Fluke 온도 교정 장비

이럴 때 (현장 조건·규격)	권장 모델	선택 이유
고온과 저온 두 점을 한 번에 점검할 때	Fluke 9009	두 블록이 독립 제어되어 두 온도를 동시에 만들 수 있습니다.
한 온도 구간만 쓰면서 더 가벼운 장비가 필요할 때	한 구간 드라이웰	블록이 하나인 드라이웰이라 한 구간 점검에 맞습니다.
300~1200 °C 고온 열전대 교정이 필요할 때	Fluke 9118A	수평 튜브 전기로라 귀금속·비금속 열전대를 비교 교정할 수 있습니다.

구성·옵션

9009 구성품과⁣ 인서트 옵션

구분	품번	내용
구성품	9009-B-156 · 9009-Y-156	검은색(B)과 노란색(Y) 케이스 중에서 선택
구성품	9930	Interface-it 소프트웨어로 PC에서 감시하고 제어
옵션	3102-0	블랭크 인서트
옵션	3102-1 ~ 3102-4	1.6 mm, 3.2 mm, 4.8 mm, 6.4 mm 인서트
옵션	3102-5 ~ 3102-8	7.9 mm, 9.5 mm, 11.1 mm, 4 mm 인서트
별매	HART 드라이웰 케이블	Fluke 754와 연결하는 널 모뎀 포함 인터페이스 케이블 키트

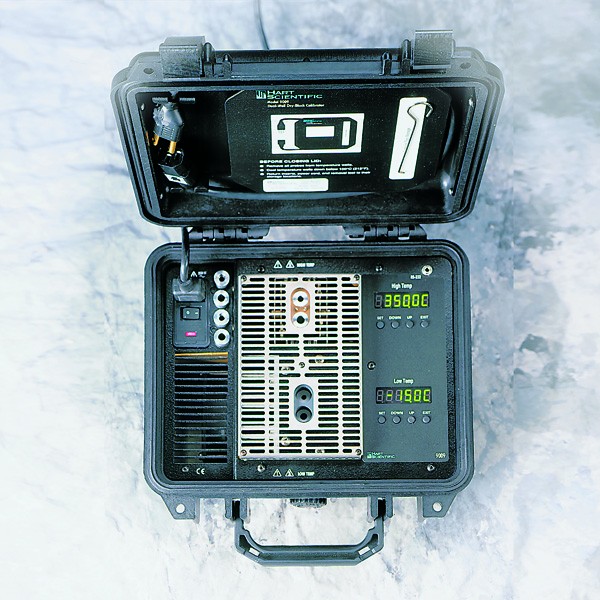

케이스를 열어 표시창과 블록 상면이 보이는 모습
