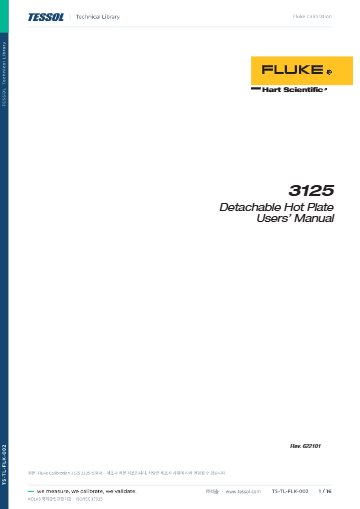

제품 자료
제품문의 구매하기

넓은 가열판에 여러 프로브를
올려 교정하는 표면 프로브 교정기

Fluke Calibration 3125 표면 프로브 교정기

견적 받기

Fluke Calibration 국내 공식 대리점

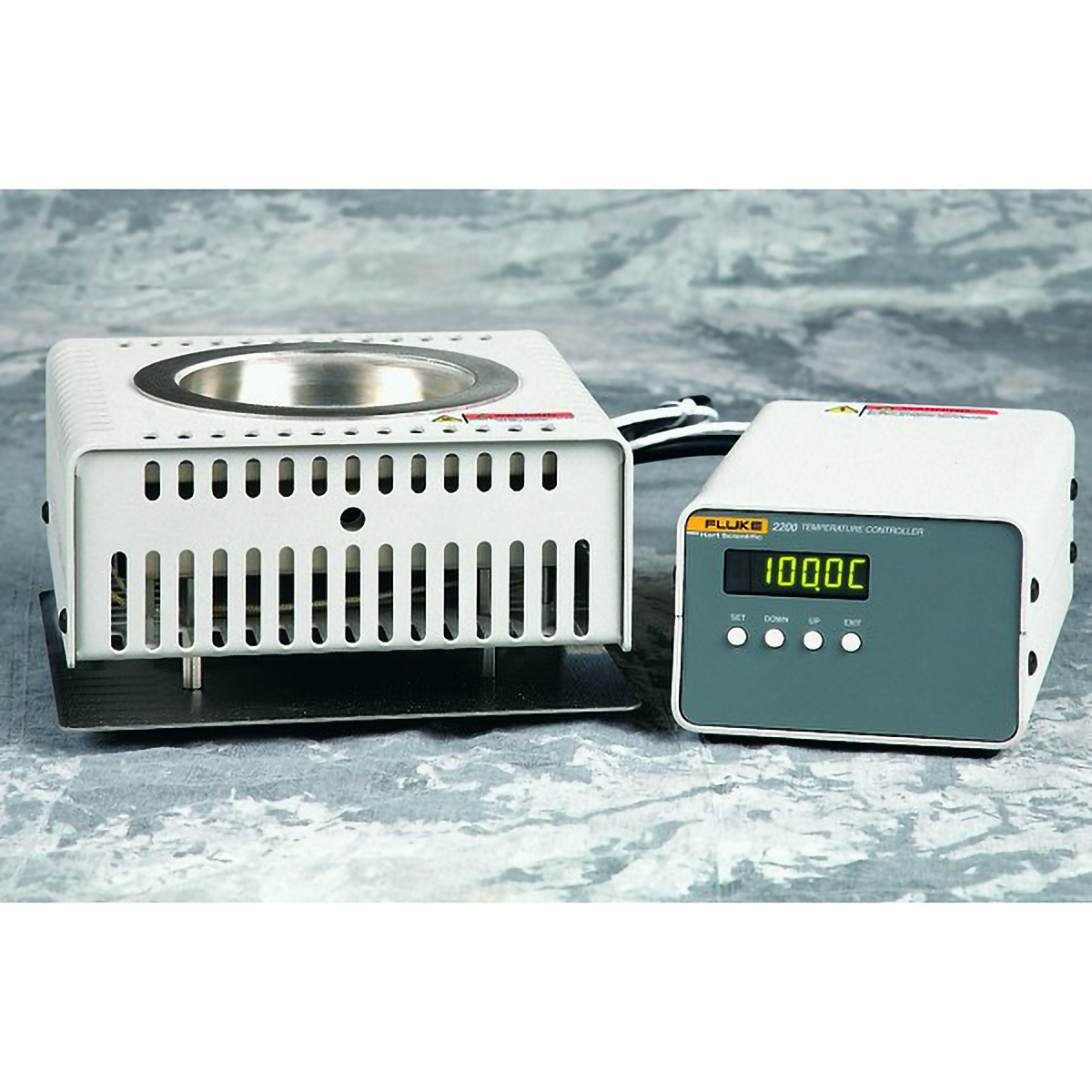

Fluke Calibration 3125는 지름 96 mm의 가공 알루미늄 가열판을 35~400 °C로 가열해 판 온도와 비교하는 표면 프로브 교정기(Surface Probe Calibrator)입니다. 표면 프로브·서미스터·RTD·열전대를 교정하는 실험실과 설비 보전 현장에 알맞습니다.

시험 면이 넓어 센서 여러 개를 한꺼번에 올릴 수 있고, 상한 온도까지 22분 만에 가열해 교정 대기 시간이 줄어듭니다. 판 온도는 0.01 단위로 표시되며, 분리형 Model 2200 컨트롤러는 RS-232로 PC와 연결됩니다. 이 교정기는 (주)테솔이 국내에 공식 공급합니다.

35 ~ 400 °C

교정 온도 범위

±0.5 °C

표시 정확도, 200 °C까지

±0.3 °C

표면 균일도, 100 °C

96 mm

접근 가능한 표면 지름

특징

3125 가열판 위에서
표면 온도를 비교

핵심 특징현장에서 달라지는 점
가공 알루미늄 판6061 알루미늄 상판을 기계 가공한 매끄러운 면이 센서와 고르게 접촉해 열 전달 편차를 줄입니다.
넓은 시험 면센서를 하나 이상 올릴 만큼 넓어 여러 프로브를 한 번에 비교할 수 있으므로 교정 시간이 줄어듭니다.
Model 2200 제어기마이크로프로세서 제어기가 판 온도를 조정하며, RS-232로 PC와 연결할 수 있습니다.
100 Ω RTD 센서와 0.01 분해능내장 RTD로 판 온도를 읽어 0.01 단위로 표시하므로 미세한 온도 변화도 알 수 있습니다.
기준 PRT 구멍블록 중앙의 3/16 in 구멍에 기준 PRT를 넣으면 판 온도를 독립된 기준으로 대조할 수 있습니다.
22분 가열325 W 고체 히터로 상한 온도까지 22분 만에 가열해 점검 대기 시간을 줄입니다.

접촉 조건

표면 교정에서
접촉 조건을 기록하는 이유

결과를 좌우하는 판 위 접촉 상태

판 표면 균일도는 100 °C에서 ±0.3 °C, 상한 온도에서 ±1.4 °C입니다. 표면 프로브의 결과는 판 온도와 비교한 값이므로 교정 성적서에 접촉 조건을 함께 기록하세요. 표시 정확도 ±0.5 °C는 판 온도 표시 기준이므로 교정 불확도로 사용하지 않습니다.

기준 센서 구성

3125에 기준 PRT를
함께 사용하는 구성

블록 중앙의 구멍에 3/16 in PRT(5615 등)를 넣으면 판 온도를 독립된 기준으로 대조할 수 있고, 기준 표면 센서를 판 위에 함께 올려 비교하는 구성도 가능합니다. 판 중앙 3인치 이내의 균일도는 200 °C에서 ±0.6 °C이므로, 피교정 센서는 이 범위 안에 올리세요.

교정 연계

3125 표면 교정기의
교정 주기 관리

표면 교정기는 판 온도의 교정 데이터가 점검 결과의 근거가 되므로, 교정 데이터 점을 기준으로 교정 주기를 관리하세요. 3125의 정기 교정은 (주)테솔이 KOLAS 인정 범위를 확인한 뒤 방법과 일정을 안내해 드립니다.

사양

3125 온도 범위와
표면 균일도

항목사양
온도 범위35 °C ~ 400 °C
표시 정확도±0.5 °C (200 °C까지) · ±1.0 °C (400 °C까지)
안정도±0.2 °C (300 °C까지) · ±0.3 °C (400 °C까지)
표면 균일도±0.3 °C (100 °C) · ±0.6 °C (200 °C) · ±0.9 °C (300 °C) · ±1.4 °C (400 °C)
중앙 균일도표면 중앙 3인치 이내 ±0.6 °C (200 °C)
분해능0.01
가열 · 냉각 · 안정화25 → 400 °C 22분 · 400 → 100 °C 65분 · 안정화 8분
표면가공 알루미늄 6061, 접근 가능 지름 96 mm
표면 마감기계 마감, 0.0008 mm
제어기 · 센서 · 히터Model 2200 제어기 · 100 Ω RTD · 325 W 고체 히터
제어기 인터페이스RS-232
판독 단위°C · °F 전환
기준 센서 구멍블록 중앙, 3/16 in PRT용 (5615 등)
전원115 V ac ±10 % 2.8 A 또는 230 V ac ±10 % 1.4 A (주문 시 지정), 50/60 Hz, 325 W
무게3.2 kg (제어기 포함)
구성3125 표면 교정기 본체, 분리형 Model 2200 제어기
교정 데이터 점50 / 120 / 190 / 260 / 330 / 400 °C

활용 분야

3125로 표면 온도 센서를
점검하는 현장

  • 표면 프로브 — 표면에 붙이는 온도 프로브를 판 온도와 비교합니다.
  • 서미스터·RTD — 표면 장착형 센서 여러 개를 판 위에 함께 올려 점검합니다.
  • 박막·리본 센서 — 얇은 박막이나 리본 형태의 센서를 평평한 판에서 점검합니다.
  • 표면 장착 온도 퓨즈·스위치 — 표면에 붙는 온도 퓨즈와 스위치의 동작을 점검합니다.

선택 가이드

센서 형태에 맞는
온도 교정 장비 선택

이럴 때 (현장 조건·규격)권장 모델선택 이유
센서를 평평한 면에 올려 표면 온도를 비교할 때Fluke 312596 mm 가열판에 표면 프로브를 올려 판 온도와 비교하므로 평평한 면에 붙이는 센서 교정에 맞습니다.
센서 끝을 블록 구멍에 담가 온도를 읽을 때Fluke 9009웰이 있는 듀얼 블록 드라이웰이라 센서 끝을 담그는 침지형 센서 점검에 맞습니다.
열전대를 수평 튜브에서 고온으로 비교할 때Fluke 9118A300~1200 °C 범위에서 열전대를 비교 교정하므로 고온 열전대 교정에 맞습니다.

구성·옵션

3125 구성품과
별매 케이블

구분품번내용
구성품3125표면 교정기 본체와 Model 2200 제어기
별매HART 드라이웰 케이블Fluke 754와 연결하는 널 모뎀 케이블 키트

관련 제품

3125와 함께 보는
온도 교정 장비

  • Fluke 9009 산업용 듀얼 블록 교정기 (9009-B / 9009-Y)
  • Fluke 9118A 열전대 교정 전기로 (300 ~ 1200 °C)
  • Fluke 맞춤형 온도 교정 항온조 (Custom Temperature Calibration Baths)
