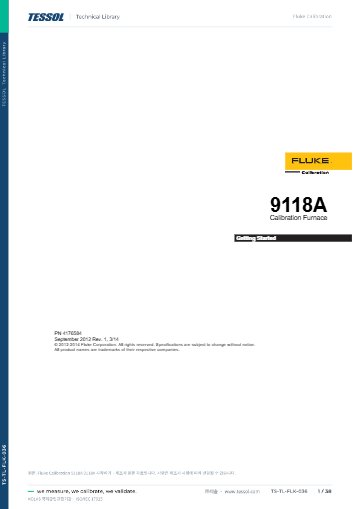

제품 자료: 9118A 시작하기

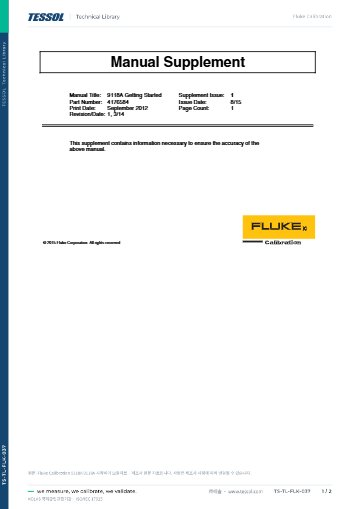

9118A 시작하기 보충자료

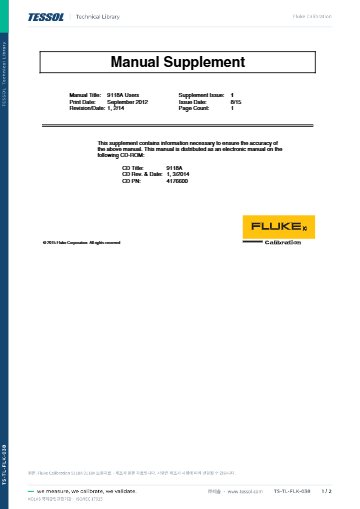

9118A 보충자료

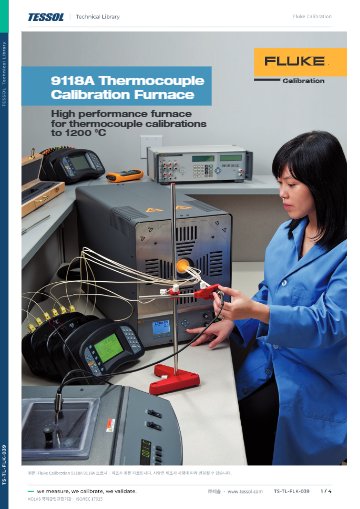

9118A 브로셔

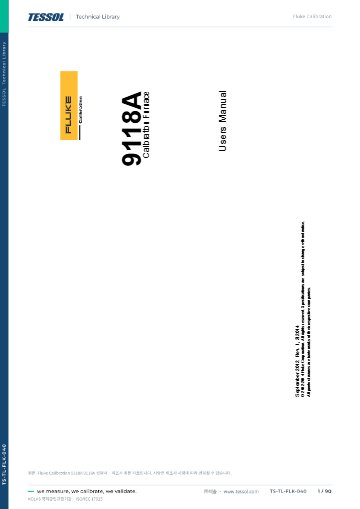

9118A 설명서

온도 교정기 종합카탈로그

전기 교정기 종합카탈로그

제품문의 구매하기

1200 °C까지 열전대를
기준과 나란히 교정하는 전기로

Fluke Calibration 9118A 열전대 교정 전기로

견적 받기

Fluke Calibration 국내 공식 대리점

Fluke Calibration 9118A는 300~1200 °C 범위에서 기준 열전대와 피교정 열전대를 같은 수평 개방형 튜브에 넣고 비교하는 열전대 교정 전기로(Thermocouple Calibration Furnace)입니다. 2차 고온 교정실과 계측 업체에서 R·S·B형 귀금속 열전대와 비금속 열전대를 교정하는 데 사용합니다.

등온 블록(9118A-ITB)을 넣으면 반경 균일도가 ±0.5 °C에서 300 °C 기준 ±0.1 °C까지 좁아지고, 알루미나 세라믹 웰과 블록이 열전대 오염을 줄입니다. 컨트롤러는 설정점 최대 8개를 램프 속도·유지 시간과 함께 저장하며 RS-232와 USB로 PC에 연결할 수 있습니다. 이 전기로는 (주)테솔이 국내에 공식 공급합니다.

300 ~ 1200 °C

비교 교정 온도 범위

±5 °C

설정점 정확도, 제어기 기준

±0.1 °C

등온 블록 반경 균일도, 300 °C

2시간

안정화 시간, 9118A 전 범위

특징

9118A 열전대 교정
전기로의 특징

핵심 특징	현장에서 달라지는 점
R·S·B형 귀금속 열전대	긴 귀금속 열전대를 기준 열전대와 나란히 눕혀 넣고 비교하므로 고온 교정의 설치 작업이 단순해집니다.
비금속 열전대 겸용	비금속 열전대도 같은 튜브에서 같은 방식으로 교정할 수 있어 장비를 따로 갖출 필요가 줄어듭니다.
수평 개방형 튜브	양쪽이 열린 튜브에 열전대를 관통시켜 접점을 중앙에 맞추므로 긴 센서의 담금 깊이를 조절하기 쉽습니다.
등온 블록 옵션(9118A-ITB)	웰 4개에 열전대를 꽂아 접점을 한 덩이 안에 모으므로 센서 사이 온도 차이가 줄어듭니다.
설정점 8개 저장	설정점과 램프 속도, 유지 시간을 함께 저장하므로 반복 교정 절차를 자동으로 진행할 수 있습니다.
알루미나 세라믹 웰	비금속 소재의 웰과 블록이 열전대 오염을 줄여 귀금속 열전대의 드리프트를 억제합니다.

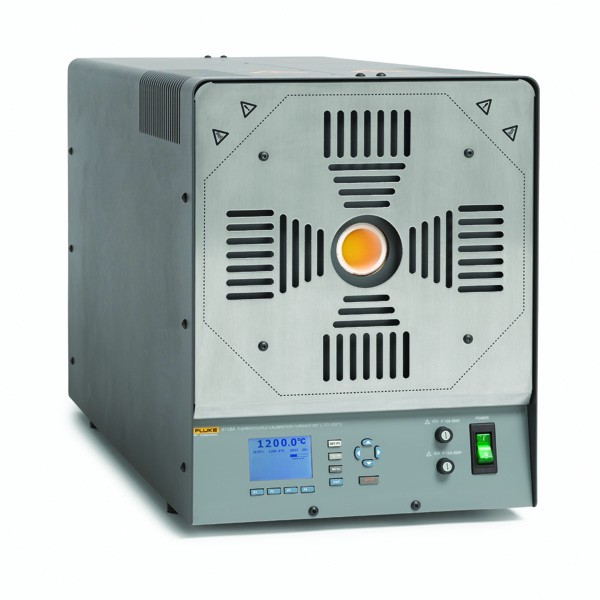

상부 열전대 삽입구와 표시창이 있는 교정로 전면

등온 블록

등온 블록이
균일도를 좁히는 방식

웰 4개의 알루미나 등온 블록

등온 블록은 웰에 꽂은 열전대의 측정 접점을 한 덩이 안에 모아 접점 사이 온도 차이를 줄입니다. 대신 열용량이 늘어 700 °C 이하의 안정화 시간이 3시간으로 길어지며, 설정점 정확도 ±5 °C는 블록을 넣어도 같습니다.

비교 교정

기준 열전대와
비교하는 절차

열전대는 절대값보다 기준 열전대와의 지시값 차이로 교정하며, 이 방법은 EURAMET cg-8 지침을 따릅니다. 기준 열전대와 피교정 열전대를 같은 튜브 안에서 접점 위치를 맞춰 넣고, 안정화 시간(9118A는 2시간)이 지난 뒤 지시값을 읽습니다. 공간 온도 분포는 표준 온도계 2개 이상으로 확인하세요.

교정 연계

9118A 전기로의
균일도 점검과 교정

열전대 교정의 기준이 되는 전기로는 균일도와 안정도 점검 주기를 교정 계획에 포함해야 하며, 구성(튜브 또는 등온 블록)마다 별도 교정이 필요합니다. 구성별 교정이 (주)테솔의 KOLAS 인정 범위에 해당하는지는 사용 온도를 확인해 안내해 드립니다.

사용 방법

9118A 열전대 교정 전기로
PC 연결과 SCPI 명령

9118A는 뒷면 RS-232와 USB 포트로 PC에 연결하고, SCPI 형식의 명령으로 설정점과 히터 온도를 다룹니다. USB로 연결할 때는 PC에 USB 드라이버를 먼저 설치합니다.

소프트웨어·도구	하는 일
RS-232 (뒷면)	PC의 DB-9 또는 DB-25 직렬 포트와 연결
USB (뒷면)	PC에 USB 드라이버를 설치해 통신
COMM SETUP 메뉴	BAUD RATE와 LINEFEED를 PC 설정에 맞춤
SCPI 원격 명령	설정점, 상승 속도, 히터 출력, 표시 단위 제어
Fluke 1586A Super-DAQ (RS-232)	온도점을 바꿔 가며 자동 측정

처음 연결하는 순서

순서	할 일
1	노이즈를 줄이기 위해 차폐된 저저항 케이블로 뒷면 RS-232 또는 USB 포트와 PC를 연결하세요.
2	USB를 사용할 때는 9118A CD-ROM에 들어 있는 USB 드라이버를 PC에 먼저 설치합니다.
3	menu 키를 누르고 SYSTEM MENU, COMM SETUP 순서로 들어가 BAUD RATE(1200~38400, 기본 2400)와 LINEFEED를 PC 쪽과 맞추세요.
4	PC의 터미널 프로그램에서 *IDN?을 보내 FLUKE,9118A 형식의 식별 응답이 오는지 확인합니다.
5	SYST:PASS:CEN으로 비밀번호 보호를 먼저 푼 다음 SOUR:SPO로 설정점을 보내고, SOUR:SENS:DATA? MAIN으로 주 히터 온도를 읽어 첫 동작을 확인하세요.

9118A SCPI 명령 예시

명령	하는 일
*IDN?	제조사, 모델, 일련번호, 펌웨어 버전 읽기
SOUR:SPO 400.00	설정점을 400.00도로 설정
SOUR:SENS:DATA? MAIN	주 히터 제어 온도 읽기
SOUR:RATE 1.26	온도 변화율을 분당 1.26도로 설정
OUTP:STAT 1	주 히터 켜기
UNIT:TEMP C	표시 단위를 섭씨로 설정

명령 끝에는 LF, CR 또는 CR LF를 붙입니다. 명령 형식은 펌웨어 버전에 따라 다를 수 있으니 사용 중인 설명서의 명령 목록을 함께 확인하세요.

설정점, 제어기 튜닝, 교정 파라미터, 키패드 잠금처럼 비밀번호로 보호되는 명령은 SYST:PASS:CEN 명령으로 먼저 보호를 풀어야 적용됩니다.

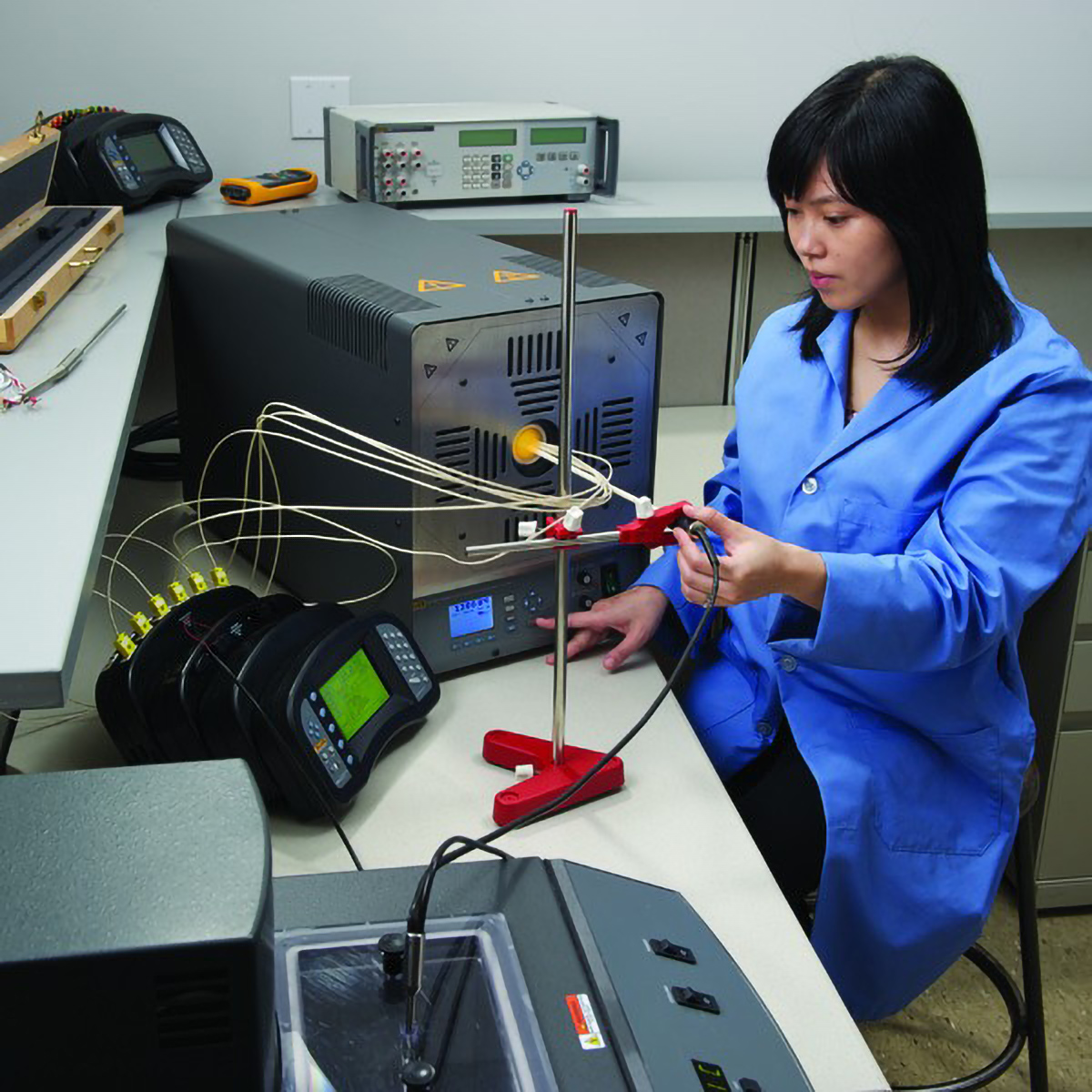

작업자가 열전대를 교정로에 넣어 교정하는 모습

사양

9118A 튜브·등온 블록
구성별 상세 사양

항목	9118A	9118A-ITB (등온 블록)
온도 범위	300 °C ~ 1200 °C	300 °C ~ 1200 °C
설정점 정확도 (제어기)	±5 °C	±5 °C
안정도 (2σ, 30분)	±0.2 °C	±0.1 °C
반경 균일도	±0.5 °C (300 ~ 1200 °C, 기하 중심점에서 14 mm)	±0.1 °C (300 °C) · ±0.20 °C (700 °C) · ±0.25 °C (1200 °C), 웰 사이
축방향 균일도	±0.25 °C (중심점 ±30 mm)	±0.2 °C (완전 담금, 60 mm)
안정화 시간	2시간 (전 범위)	3시간 (700 °C 이하) · 2시간 (700 °C 초과)
가열 시간 (23 → 1200 °C)	40분	45분
냉각 시간 (1200 → 300 °C)	180분	200분
담금 깊이	중심점에서 350 mm	365 mm
등온 블록 웰	해당 없음	6.7 mm 4개, 깊이 365 mm (액세서리 9118A-3118A-1: 6.35 mm 4개)
등온 블록 재질 · 치수	해당 없음	알루미나 · 외경 37 mm · 길이 380 mm
무게	29 kg (등온 블록 제외)	등온 블록 0.84 kg 추가

시리즈 공통 사양

항목	사양
정확도 적용 조건	교정 후 1년, 13 ~ 33 °C (온도 사양 제외), 구성별 별도 교정
표시	모노크롬 LCD, °C 또는 °F 선택, 분해능 0.1
컴퓨터 인터페이스	RS-232, USB
컨트롤러	프로그래밍 가능, 설정점 최대 8개(램프 속도 · 유지 시간 포함), 9개 언어 지원
자동 측정 연동	Fluke 1586A Super-DAQ (RS-232)
전원	230 V ac ±10 %, 50/60 Hz, 20 A
히터 전력	4000 W (230 V ac)
회로 차단기 · 퓨즈	20 A 250 V 재설정 차단기 · 메인 · 구역 히터 퓨즈 F 12 A 250 V
보호 기능	과열, 팬 고장, 제어 열전대 고장 이중 차단
웰 · 블록 재질	알루미나 세라믹
외형 치수 (H × W × L)	400 × 337 × 700 mm
주위 온도	운전 5 ~ 40 °C · 보관 -20 ~ 70 °C
습도	31 °C 미만에서 최대 80 %, 40 °C에서 50 %까지 선형 감소
고도	2,000 m 미만

활용 분야

9118A로 고온 열전대를
교정하는 산업 현장

항공·우주 — 부품 시험에 사용하는 열전대를 기준 열전대와 비교 교정합니다.
자동차 — 열처리와 시험 설비의 열전대를 실험실에서 대조합니다.
에너지 — 발전 설비 열전대를 기준 열전대와 비교하여 지시값 편차를 확인합니다.
금속·플라스틱 열처리 — 열처리 공정 열전대의 값을 실험실에서 확인합니다.

선택 가이드

교정 조건에 맞는
9118A 구성 선택

이럴 때 (현장 조건·규격)	권장 모델	선택 이유
튜브 구성으로 비교 교정을 바로 시작할 때	9118A	등온 블록 없이 수평 튜브에서 긴 열전대를 눕혀 교정합니다.
반경 균일도가 중요하고 안정화 시간이 길어도 될 때	9118A-ITB	웰 사이 균일도가 좁아지는 대신 안정화에 최대 3시간이 걸립니다.
장비를 옮겨 쓰거나 수직으로 세울 휴대형이 필요할 때	Fluke 9150	휴대형 수직 전기로 구성입니다.
낮은 온도 구간에서 교정할 때	항온조 · 드라이웰	9118A는 300 °C부터 다루므로 그보다 낮은 온도 구간은 항온조나 드라이웰이 맞습니다.

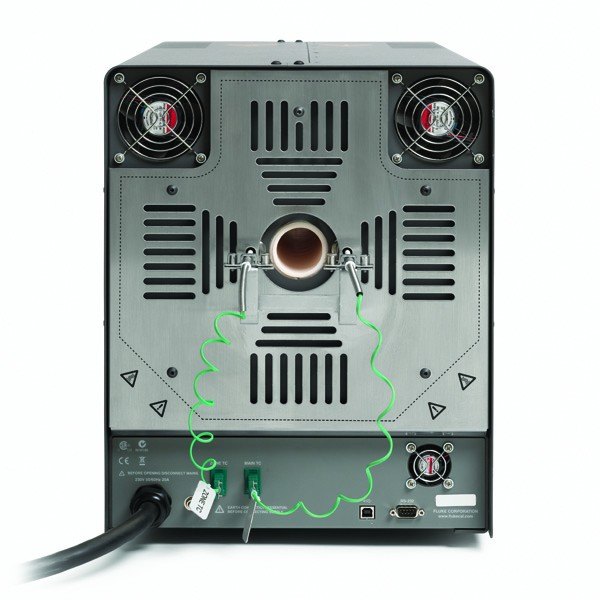

냉각 팬과 열전대 삽입구가 보이는 로 후면부

구성·옵션

9118A 기본 구성과
등온 블록 옵션

구분	품번	내용
기본 구성	9118A	수평 튜브 전기로 본체
등온 블록 구성	9118A-ITB	웰 4개(6.7 mm)가 있는 알루미나 등온 블록 구성
별매 액세서리	9118A-3118A-1	웰 4개(6.35 mm)의 등온 블록
인터페이스	포함	RS-232와 USB 기본 탑재

9118A와 함께 보는
온도 교정 장비

Fluke 9009 산업용 듀얼 블록 교정기 (9009-B / 9009-Y)
Fluke 3125 표면 프로브 교정기
Fluke 맞춤형 온도 교정 항온조 (Custom Temperature Calibration Baths)

9118A의 정확도는 ±0.1 °C입니까?
아닙니다. ±0.1 °C는 9118A-ITB의 웰 사이 반경 균일도입니다. 전기로의 설정점 정확도는 ±5 °C이므로 두 값을 구분해서 보세요.
9118A에 등온 블록을 나중에 추가할 수 있습니까?
네, 액세서리 9118A-3118A-1로 6.35 mm 웰 4개의 블록을 추가할 수 있습니다. 블록을 넣으면 구성이 달라지므로 그 구성으로 다시 교정해야 합니다.
9118A로 어떤 열전대를 교정할 수 있습니까?
R·S·B형 귀금속 열전대와 비금속 열전대를 전체 온도 범위에서 교정할 수 있습니다. 긴 열전대는 수평 튜브에 눕혀 넣으세요.
컨트롤러는 어떤 설정을 저장합니까?
설정점을 최대 8개까지 저장하고 램프 속도와 유지 시간도 함께 저장합니다. 컨트롤러는 9개 언어를 지원하며, Fluke 1586A Super-DAQ와 연결하면 자동으로 측정할 수 있습니다.
